대부분의 산업 응용 분야에서, 테프론(PTFE) 백업 링은 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 매우 넓은 온도 범위를 견딜 수 있습니다. 이로 인해 극저온 공정부터 고열 환경에 이르기까지 극한의 열 조건에서 작동하는 씰링 시스템의 기본 선택 품목이 됩니다.
원자재는 넓은 온도 내성을 가지고 있지만, 진정한 과제는 온도 극한이 기계적 특성과 주 씰과의 상호 작용에 어떤 영향을 미치는지 이해하는 것이며, 이는 안정적인 시스템을 설계하는 핵심입니다.
PTFE 성능의 기반이 되는 특성
Teflon™ 브랜드의 기반이 되는 폴리테트라플루오로에틸렌(PTFE)은 내열성만으로 선택되는 것이 아닙니다. 그 가치는 까다로운 시나리오에서 백업 링 재료로서 매우 효과적인 고유한 특성 조합에서 나옵니다.
온도 범위 분석
널리 인용되는 -200°C ~ 260°C 범위는 순수 버진 PTFE의 열 안정성을 반영합니다. 이 범위 내에서 재료는 녹거나 화학적으로 불안정해지지 않습니다.
이러한 광범위한 내성 덕분에 다른 엘라스토머나 플라스틱이 처리할 수 없는 응용 분야에 적합합니다.
온도 그 이상: 화학적 불활성
PTFE의 중요한 특징은 거의 완전한 화학적 불활성입니다. 거의 모든 산업용 화학 물질, 산 및 용제에 내성이 있습니다.
이는 백업 링이 공격적인 매체에 노출되어도 열화되지 않음을 보장하며, 이는 다른 재료의 일반적인 고장 지점입니다.
낮은 마찰 이점
PTFE는 모든 고체 재료 중에서 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이 자가 윤활성, 비점착성 표면은 동적 응용 분야에서 매우 중요합니다.
움직이는 부품의 마모를 줄이고 백업 링이 O-링이나 하드웨어에 달라붙는 것을 방지하여 원활한 작동을 보장합니다.
온도 극한에서의 트레이드오프 이해
재료의 온도 등급이 전부는 아닙니다. PTFE의 기계적 거동은 작동 범위의 양쪽 끝에서 크게 변하며, 이러한 변화는 시스템 설계 시 고려되어야 합니다.
극한 저온의 영향
PTFE가 하한선인 -200°C에 가까워지면 더 단단해지고 덜 유연해집니다.
많은 플라스틱처럼 부서지지는 않지만 표면에 순응하는 능력이 감소합니다. 재료 수축을 수용하고 효과적인 씰을 유지하려면 적절한 챔버 설계가 중요합니다.
극한 고온의 영향
상한선인 +260°C에 가까워지면 PTFE는 부드러워지고 압축 강도가 감소합니다.
이는 크리프(하중 하에서 느린 변형) 및 압출에 대한 민감도를 증가시킵니다. 이것이 바로 고압, 고온 응용 분야에서 백업 링이 필수적인 이유입니다. 연화되는 주 O-링을 지지하기 위해서입니다.
다양한 구성의 목적
백업 링의 물리적 모양은 설치 및 성능을 최적화하도록 설계되었습니다. 가장 일반적인 유형은 솔리드(무절단), 단일 턴(경사 절단) 및 스파이럴입니다.
솔리드 링은 압출 저항성이 가장 좋지만 설치가 어려울 수 있습니다. 경사 절단 및 스파이럴 링은 샤프트 위와 내부 홈에 설치하기가 훨씬 쉬워 실제로는 훨씬 더 일반적입니다.
응용 분야에 맞는 올바른 선택
올바른 백업 링을 선택하는 것은 재료 특성과 구성을 시스템의 특정 요구 사항에 맞추는 것을 포함합니다.
- 극한의 온도와 높은 압력이 주요 초점인 경우: 버진 PTFE는 훌륭한 출발점이지만, 고온에서 향상된 크리프 저항성과 강도를 위해 충전된 PTFE 등급(예: 유리 또는 카본 충전)을 고려하십시오.
- 극저온 씰링이 주요 초점인 경우: 표준 PTFE가 종종 최선의 선택이지만, 재료가 수축할 때 O-링에 적절한 압착을 유지하도록 씰 챔버 설계에 세심한 주의를 기울이십시오.
- 화학적 호환성이 주요 초점인 경우: 버진 PTFE는 전체 pH 범위에 걸쳐 타의 추종을 불허하는 화학적 불활성으로 인해 거의 항상 우수한 선택입니다.
궁극적으로 온도가 PTFE의 물리적 특성에 어떻게 영향을 미치는지 이해하는 것이 견고하고 신뢰할 수 있는 씰링 시스템을 설계하는 열쇠입니다.
요약표:
| 특성 | 주요 특징 | 응용 이점 |
|---|---|---|
| 온도 범위 | -200°C ~ 260°C (-328°F ~ 500°F) | 극저온에서 고열 환경까지 성능 발휘 |
| 내화학성 | 대부분의 산, 용제 및 화학 물질에 불활성 | 공격적인 매체에서 신뢰성 보장 |
| 마찰 계수 | 극도로 낮음, 자가 윤활성 | 마모 감소 및 동적 씰에서 달라붙는 현상 방지 |
| 일반적인 구성 | 솔리드, 경사 절단, 스파이럴 | 설치 용이성과 압출 저항성의 균형 |
극한을 견디는 씰링 시스템 설계
온도, 압력 및 화학적 노출 사이의 트레이드오프를 탐색하는 것은 복잡합니다. KINTEK은 백업 링, 씰 및 맞춤형 실험실 기구를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 우리는 반도체, 의료 및 산업 분야의 엔지니어가 가장 까다로운 응용 분야에서 안정적인 성능을 달성하도록 돕습니다.
프로토타입부터 대량 주문까지 맞춤형 제작 전문 지식을 활용하여 정확한 열 및 기계적 요구 사항에 맞는 부품을 확보하십시오.
특정 씰링 문제에 대한 상담을 위해 지금 KINTEK에 문의하십시오.

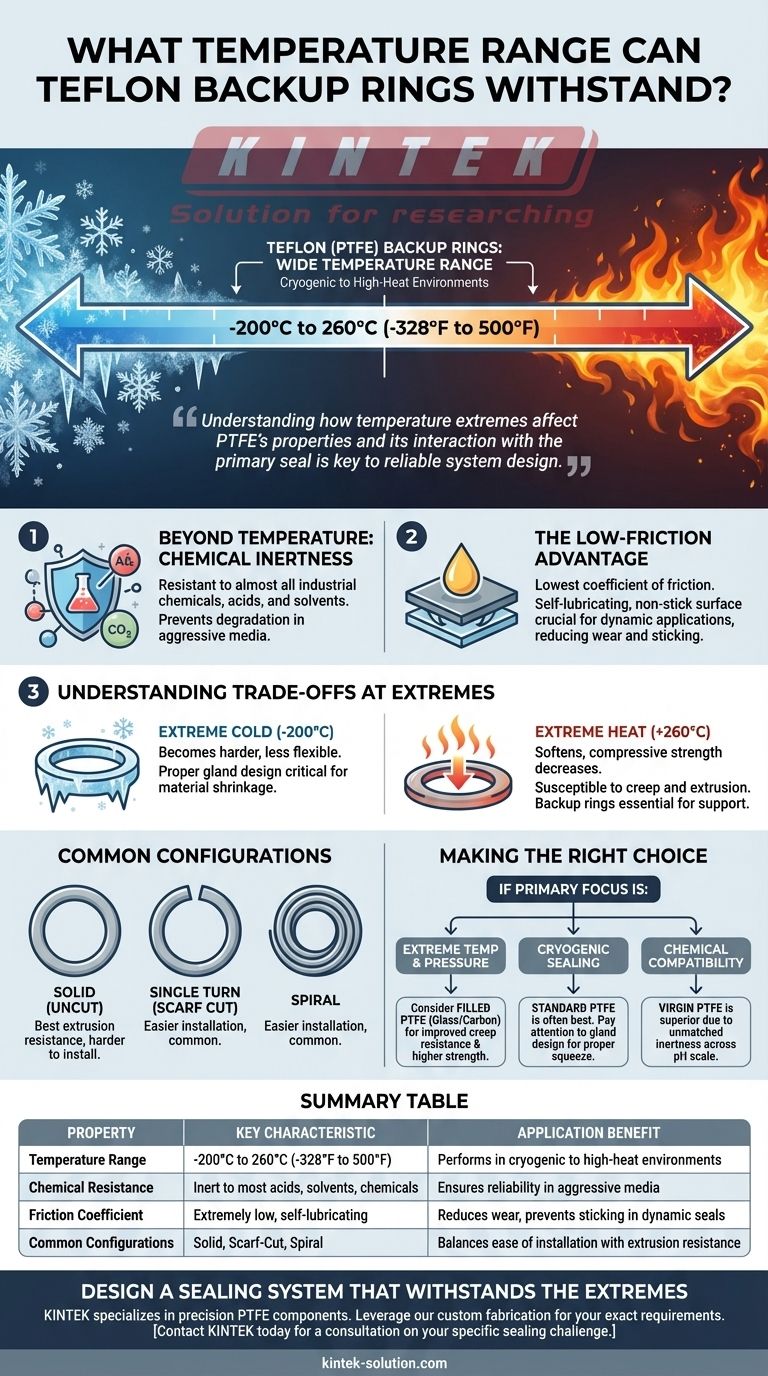

시각적 가이드
