요약하자면, 이 베어링은 외부 윤활이 어렵거나, 바람직하지 않거나, 불가능한 고하중, 저속 응용 분야에서 탁월합니다. 낮은 마찰, 자체 윤활 및 우수한 내식성이 요구되는 건식 작동 및 간헐적으로 윤활되는 시스템을 위해 특별히 설계되었습니다.
금속-폴리머 청동 배면 PTFE 베어링의 핵심 가치는 복합 구조에 있습니다. 단일 재료로는 해결할 수 없는 문제를 위한 솔루션을 만들기 위해 청동 배면의 높은 기계적 강도와 PTFE 라이너의 탁월한 낮은 마찰 및 자체 윤활 특성을 지능적으로 결합합니다.
베어링 분해: 작동 원리
이 베어링이 어디에 적합한지 이해하려면 먼저 그 구조가 성능 이점으로 어떻게 직접 이어지는지 이해해야 합니다. 이는 단일 재료가 아니라 각 구성 요소가 뚜렷한 목적을 수행하는 계층화된 시스템입니다.
청동 배면: 강도와 안정성
베어링의 기초는 단단한 청동 배면입니다. 이 금속 쉘은 상당한 압력 하에서 변형 없이 작동하는 데 필요한 높은 하중 지지 능력과 구조적 강성을 제공합니다.
청동은 표준 강철 배면과 비교하여 우수한 내식성도 제공하므로 습하거나 약간의 화학 물질이 있는 환경에 더 나은 선택입니다.
PTFE 라이너: 자체 윤활 및 낮은 마찰
배면에 접합된 것은 주요 구성 요소가 폴리테트라플루오로에틸렌(PTFE)인 복합 라이너입니다. 이 층은 베어링의 자체 윤활 및 낮은 마찰 특성의 원천입니다.
이를 통해 그리스나 오일 없이도 원활하게 작동할 수 있으며, 이는 오염이 우려되거나 유지 보수 접근이 제한된 응용 분야에서 중요한 기능입니다.
복합 장점: 부드럽고 안정적인 움직임
단단하고 강한 배면과 낮은 마찰 슬라이딩 표면의 조합은 시동 시 윤활 베어링에서 흔히 발생하는 덜컹거리는 움직임인 "틱-슬립(stick-slip)"을 제거하는 데 이상적입니다. 이는 빈번한 정지, 시작 또는 진동 운동이 있는 응용 분야에서 부드럽고 예측 가능한 움직임을 보장합니다.
이상적인 응용 환경
고유한 구조를 바탕으로 이러한 베어링은 몇 가지 주요 시나리오에서 최적의 선택입니다.
건식 작동 조건
이 베어링은 외부 윤활제를 사용할 수 없는 응용 분야를 위한 최고의 솔루션입니다. 여기에는 식품 가공, 섬유 기계 또는 그리스나 오일이 제품을 오염시키거나 연마성 먼지를 끌어들일 수 있는 모든 환경이 포함됩니다.
고하중, 저속 시나리오
건설 장비의 피벗 지점, 자동차 시스템의 링키지 조인트 또는 무거운 산업용 도어의 경첩을 생각해 보십시오. 이 경우 베어링은 무거운 하중을 지지해야 하지만 비교적 느린 속도로 움직이거나 단순히 진동만 합니다. 청동의 높은 강도와 PTFE의 낮은 마찰은 이에 완벽하게 일치합니다.
부식성 또는 습한 환경
청동 배면과 화학적으로 불활성인 PTFE 라이너의 고유한 내식성으로 인해 이 베어링은 해양 응용 분야, 실외 장비 및 세척이나 화학 물질에 노출되는 시스템에 매우 적합합니다.
상충 관계 이해
모든 엔지니어링 솔루션이 보편적인 것은 아닙니다. 객관적이라는 것은 한계를 인식하는 것을 의미합니다.
고속 회전에 적합하지 않음
이들은 슬라이딩 접촉을 위해 설계된 평면 베어링입니다. 열 축적이 PTFE 라이너를 빠르게 열화시키는 연속적인 고속 회전 응용 분야에는 적합하지 않습니다. 높은 RPM의 경우 구름 요소 베어링(볼 베어링과 같은)이 적절한 선택입니다.
온도 제한
견고하지만 PTFE 폴리머 층에는 상한 사용 온도(일반적으로 약 280°C / 536°F)가 있습니다. 극도로 높은 온도 환경에서는 특수 전체 금속 또는 세라믹 베어링을 고려해야 합니다.
심각한 마모에 대한 민감도
자체 윤활 라이너는 금속 베어링 표면보다 부드럽습니다. 응용 분야에 밀봉 장치 없이 극도로 마모성이 있는 오염 물질(모래 또는 연마 분진과 같은)이 포함된 경우, 이러한 입자가 라이너에 박혀 샤프트의 마모를 가속화할 수 있습니다.
응용 분야에 맞는 올바른 선택
이러한 지침을 사용하여 이 베어링 유형이 프로젝트에 올바른 솔루션인지 확인하십시오.
- 유지 보수가 필요 없는 작동에 중점을 두는 경우: 이 베어링은 밀봉된 수명 조인트 또는 정기적인 그리스 도포가 비실용적인 위치에 이상적입니다.
- 무거운 하중 하에서 부드러운 움직임에 중점을 두는 경우: 틱-슬립 성능이 중요한 피벗, 링키지 및 경첩에 사용하십시오.
- 내식성 또는 내화학성에 중점을 두는 경우: 청동과 PTFE의 조합은 습하거나 약간 부식성이 있는 환경에서 작동하는 기계에 안정적인 솔루션을 제공합니다.
- 고속 회전에 중점을 두는 경우: 더 적합한 대안으로 구름 요소 베어링(예: 볼 또는 롤러 베어링)을 평가해야 합니다.
복합적인 특성을 이해함으로써 이러한 다목적 베어링을 설계된 까다로운 응용 분야에 자신 있게 지정할 수 있습니다.
요약표:
| 응용 시나리오 | 주요 베어링 특성 |
|---|---|
| 건식 작동 조건 (예: 식품 가공) | 자체 윤활 PTFE 라이너로 오염 위험 제거 |
| 고하중, 저속 피벗 (예: 건설 장비) | 청동 배면은 높은 강도를 제공; PTFE는 부드러운 움직임을 보장 |
| 부식성/습한 환경 (예: 해양 응용 분야) | 청동 및 PTFE는 우수한 내식성을 제공 |
| 진동 또는 간헐적 움직임 | 틱-슬립을 제거하여 안정적이고 예측 가능한 움직임 보장 |
까다로운 응용 분야를 위한 안정적인 베어링 솔루션이 필요하십니까?
KINTEK은 맞춤형 청동 배면 PTFE 평면 베어링을 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 당사의 정밀 생산 및 맞춤형 제작 능력은 반도체, 의료, 실험실 또는 산업 분야의 특정 요구 사항에 완벽하게 적합한 베어링을 얻을 수 있도록 보장합니다.
지금 바로 전문가에게 문의하여 장비의 성능과 신뢰성을 향상시키는 방법에 대해 논의하십시오.

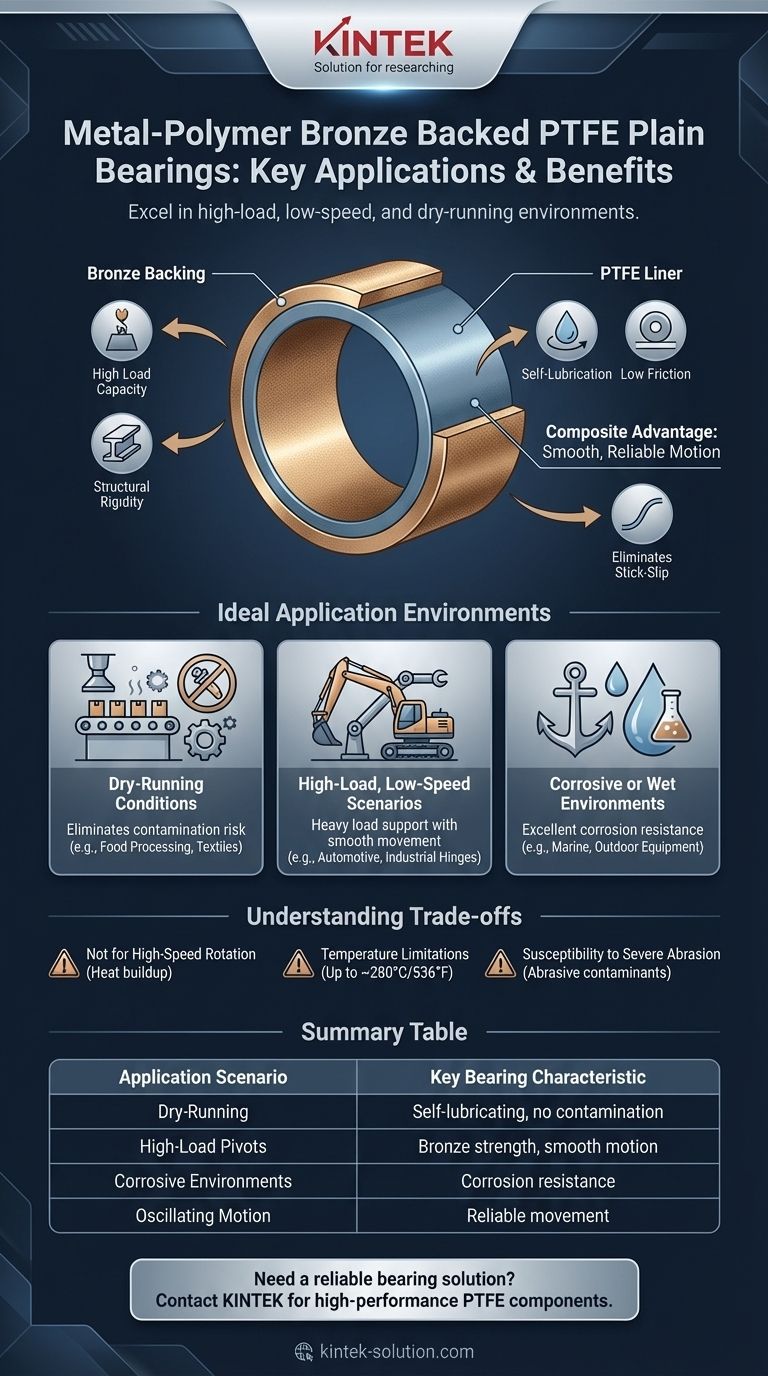

시각적 가이드
