본질적으로, 분할 PTFE 백업 링은 특정 기계적 상황에 대한 문제 해결사입니다. 그 적합성은 재료 자체보다는 "분할" 설계에 의해 결정되며, 이는 기존 시스템을 개조하거나 단단한 링이 비실용적일 수 있는 접근하기 어려운 홈에 설치하는 데 이상적입니다.
분할 백업 링을 사용하기로 결정하는 것은 전략적인 절충안입니다. 특히 기존 장비에서 비교할 수 없는 설치 및 유지보수 용이성을 선택하는 대신, 단단한 링에 비해 절대적인 압출 방지 측면에서 미미한 타협을 하는 것입니다.
백업 링은 어떤 문제를 해결합니까?
백업 링은 고압 밀봉 시스템의 중요한 구성 요소입니다. 이들은 단 하나의 중요한 목적을 수행합니다: 주 밀봉(일반적으로 O-링)을 손상으로부터 보호하는 것입니다.
O-링 압출 방지
고압 하에서 부드러운 엘라스토머 O-링은 결합 금속 부품 사이의 작은 간극으로 밀려 들어갈 수 있습니다. 압출이라고 알려진 이 과정은 O-링을 빠르게 손상시켜 밀봉 실패로 이어집니다.
백업 링은 O-링 옆에 설치되는 단단하고 강한 링입니다. 물리적으로 간극을 막아 O-링이 밀려 들어갈 수 없는 견고한 장벽을 제공하여 무결성과 수명을 보존합니다.
PTFE가 탁월한 재료인 이유
PTFE(폴리테트라플루오로에틸렌)는 이 작업에 탁월한 재료입니다. 본질적으로 치수 안정성이 뛰어나고 압축 강도가 우수하여 견뎌야 하는 고압 하에서도 변형되거나 부서지지 않습니다.
또한, 탁월한 내화학성으로 인해 공격적인 유체 또는 가스가 있는 시스템에 사용하기에 적합하여 가혹한 작동 환경에서도 열화되지 않도록 보장합니다.
결정적인 차이: 분할 링 대 단단한 링
주요 결정 지점은 재료(PTFE)뿐만 아니라 링의 물리적 형태입니다.
분할 링의 장점: 설치 효율성
분할 백업 링은 둘레에 하나의 절단면이 있습니다. 이 간단한 기능이 가장 큰 강점입니다.

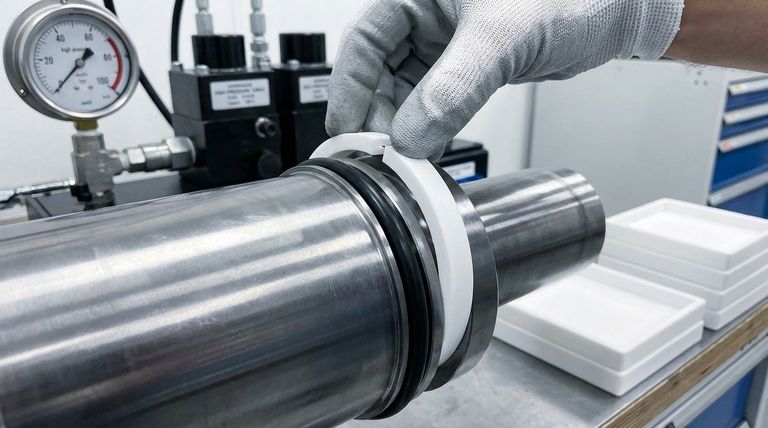

이 설계는 링을 약간 비틀어 열 수 있게 하여 씰 홈에 직접 "끼워 넣을" 수 있도록 합니다. 이는 개조 또는 유지보수에 매우 유용합니다. 긴 샤프트 아래로 링을 밀어 넣기 위해 구성 요소를 완전히 분해할 필요가 없기 때문입니다.
단단한 링의 경우
단단하거나 연속적인 백업 링은 절단면이 없습니다. O-링이 찾을 수 있는 잠재적인 간극이 없기 때문에 압출에 대한 절대적인 최대 보호를 제공합니다.
그러나 설치하려면 샤프트 끝 위로 또는 보어 안으로 밀어 넣어야 하므로 구성 요소가 순차적으로 조립되는 신규 장비 제조에 가장 적합합니다.
절충점 이해
분할 링을 선택하는 것은 편의성과 궁극적인 성능의 균형을 맞추는 엔지니어링 결정입니다.
분할 지점 인정
분할 링의 절단면은 이론적인 약점을 만듭니다. 초고압 응용 분야에서는 이 작은 간극이 올바르게 설치되지 않으면 O-링 압출 경로가 될 수 있습니다.
대부분의 응용 분야에서 이 위험은 미미하며, 단순화된 설치 및 유지보수의 이점에 비해 훨씬 중요합니다.
설치 손상 방지
설치가 더 쉽지만 주의해야 합니다. 링은 샤프트 위로 그리고 홈 안으로 들어갈 수 있을 만큼만 부드럽게 확장되어야 합니다. 분할 PTFE 링을 과도하게 늘리면 영구적으로 변형되어 효과가 저하될 수 있습니다.
응용 분야에 적합한 선택
올바른 백업 링을 선택하는 것은 구성 요소의 특징을 작동 우선 순위에 맞추는 것입니다.
- 주요 초점이 유지보수 및 개조인 경우: 분할 PTFE 백업 링은 시스템 다운타임 및 인건비를 최소화하기 위한 확실한 선택입니다.
- 주요 초점이 극한 압력을 위한 새로운 시스템 설계인 경우: 단단하고 연속적인 링은 압출에 대한 가장 높은 안전 마진을 제공하며 기본 고려 사항이어야 합니다.
- 주요 초점이 화학적 호환성인 경우: PTFE 재료 자체가 핵심 이점이며, 조립 및 압력 요구 사항에 따라 분할 또는 단단한 링 모두 적합한 선택입니다.
궁극적으로 응용 분야의 맥락을 이해하면 가장 효과적이고 효율적인 솔루션을 제공하는 구성 요소를 선택할 수 있습니다.
요약표:
| 적용 시나리오 | 분할 PTFE 백업 링의 적합성 | 핵심 이점 |
|---|---|---|
| 기존 장비 개조 | 높음 | 전체 분해 없이 쉬운 설치 |
| 고압 시스템 | 높음 (올바른 설치 시) | O-링 압출 방지 |
| 화학적으로 공격적인 환경 | 높음 | PTFE의 탁월한 내화학성 |
| 극한 압력을 위한 새로운 시스템 설계 | 보통 (단단한 링이 선호될 수 있음) | 편의성과 성능의 균형 |
밀봉 시스템에 신뢰할 수 있는 분할 PTFE 백업 링이 필요하십니까? KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 백업 링, 씰, 라이너 및 실험실 용품을 포함한 정밀 PTFE 구성 요소 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든, 우리는 까다로운 응용 분야에 대한 치수 안정성, 내화학성 및 압축 강도를 보장합니다. 지금 문의하십시오 요구 사항을 논의하고 시스템의 신뢰성을 향상시키십시오!

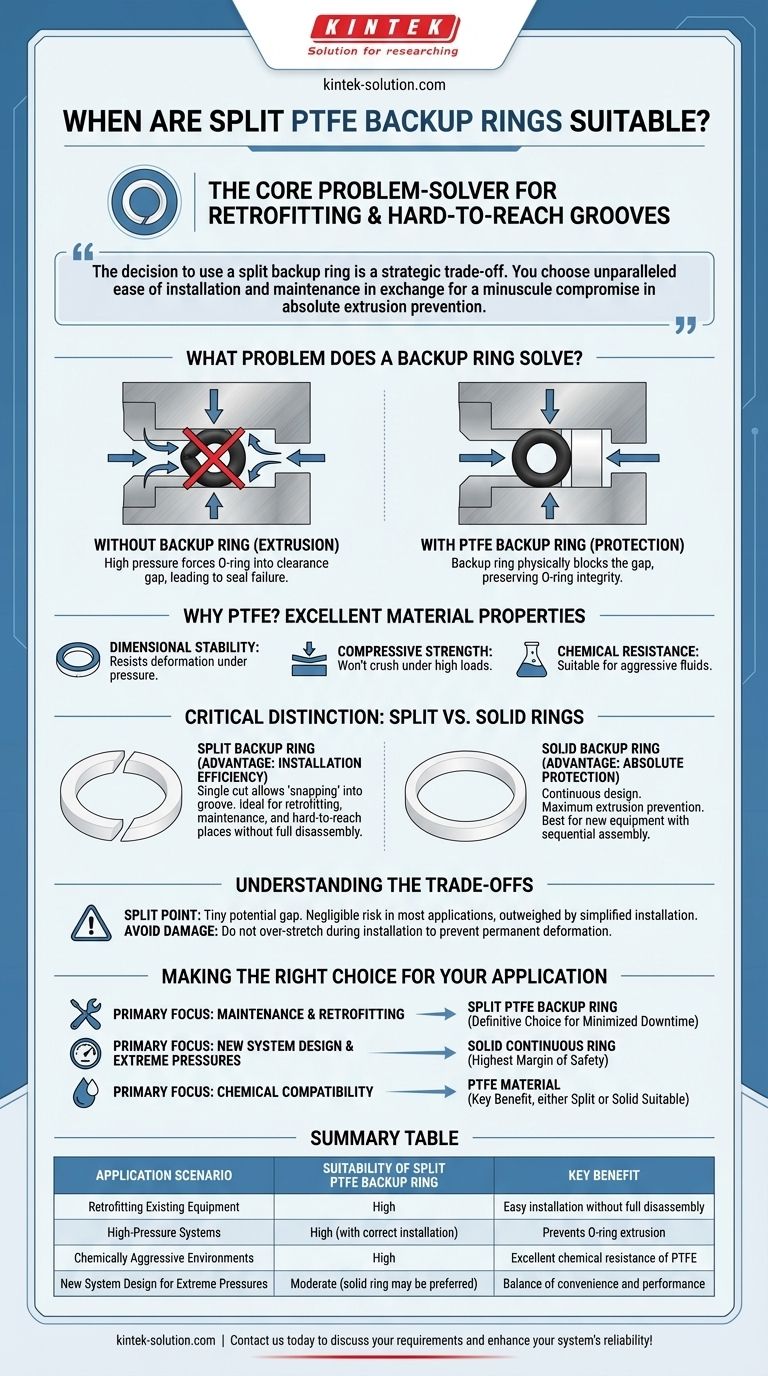

시각적 가이드
