간단히 말해, 유리 섬유 강화 PTFE 재료는 매우 높은 주파수 애플리케이션, 특히 30GHz 이상의 밀리미터파(mmWave) 범위에서 작동하는 애플리케이션에서는 피해야 합니다. 이러한 주파수에서 기계적 안정성을 제공하는 직조 유리 구조는 타이밍 스큐 및 부정확한 위상 응답과 같은 심각한 신호 무결성 문제를 유발하여 회로 성능을 저하시킬 수 있습니다.
핵심 문제는 "섬유 직조 효과(fiber weave effect)"입니다. 직조된 유리와 주변 PTFE는 서로 다른 전기적 특성을 가집니다. 낮은 주파수에서는 이러한 불일치가 평균화되지만, mmWave 신호의 극도로 짧은 파장에서는 예측할 수 없고 균일하지 않은 전기적 환경을 만들어 신호를 왜곡시킵니다.
핵심 문제: 섬유 직조 효과
이 재료를 언제 피해야 하는지 이해하려면 먼저 그 기본 구조와 고주파 신호와의 상호 작용을 이해해야 합니다.
유리 섬유 강화 PTFE란 무엇입니까?
이 재료는 복합재입니다. 우수한 저손실 전기적 특성으로 알려진 플라스틱인 폴리테트라플루오로에틸렌(PTFE)과 유리 섬유의 직조된 직물을 결합합니다.
PTFE는 전기적 성능을 제공하는 반면, 유리 직조는 중요한 강성과 치수 안정성을 추가하여 크고 안정적인 인쇄 회로 기판(PCB)을 제조할 수 있게 합니다.
유전율(Dk) 이해하기
유전율(Dk)은 고주파 회로 재료에서 가장 중요한 속성입니다. 이는 신호가 재료를 통해 이동하는 속도를 결정합니다.
고속 디지털 및 RF 신호의 경우, 보드 전체에 걸쳐 일관되고 예측 가능한 Dk를 갖는 것은 필수적입니다.
직조가 불일치를 만드는 방법
두 구성 요소인 PTFE와 유리는 유전율이 매우 다르기 때문에 문제가 발생합니다.
PTFE의 Dk는 약 2.1인 반면, 유리 섬유의 Dk는 6.0에 가깝습니다. 이는 PCB 전체에 걸쳐 유리 직조 패턴에 해당하는 가변적인 Dk 값의 미세한 지형을 생성합니다.
고주파에서의 영향
낮은 주파수(예: 10GHz 미만)에서는 신호의 파장이 유리 직조 패턴의 크기에 비해 매우 깁니다. 신호는 효과적으로 평균화되고 균일한 Dk를 "보고" 예측 가능하게 이동합니다.
그러나 주파수가 mmWave 범위로 증가하면 신호의 파장이 훨씬 짧아져 직조 패턴 자체와 같은 규모가 됩니다. 신호는 더 이상 평균을 보지 않고 국소적인 고 Dk 및 저 Dk 영역을 경험하게 되어 섬유 직조 효과가 발생합니다.
섬유 직조 효과의 결과
신호가 이러한 예측 불가능한 Dk 변화에 노출되면 회로 성능에 해로운 결과가 발생합니다.
차동 쌍 스큐(Differential Pair Skew)
이것은 문제의 가장 일반적인 발현입니다. 차동 쌍은 동등하고 반대되는 신호를 전달하며 완벽하게 동기화되어야 하는 두 개의 트레이스입니다.
쌍을 이루는 하나의 트레이스가 유리 섬유 다발(고 Dk) 위를 지나가고 다른 트레이스가 PTFE가 풍부한 수지 포켓(저 Dk) 위를 지나가면 신호는 서로 다른 속도로 이동합니다. 수신기에 도달하는 시간 차이를 스큐(skew)라고 합니다.
위상 및 타이밍 오류
이러한 타이밍 스큐는 데이터를 손상시킵니다. 디지털 시스템에서 이는 수신기가 데이터를 잘못 읽어 높은 비트 오류율(BER)을 유발할 수 있습니다. 두 신호는 더 이상 노이즈를 효과적으로 상쇄하지 못하여 차동 신호 전송의 주요 이점을 망칩니다.
부정확한 위상 응답
위상 배열 안테나, 레이더 또는 통신 링크와 같은 아날로그 mmWave 시스템의 경우 예측 가능한 위상이 전부입니다.
섬유 직조 효과로 인해 발생하는 무작위 위상 편이는 이러한 애플리케이션이 올바르게 작동하는 데 필요한 정밀한 위상 제어를 유지하는 것을 불가능하게 만듭니다. 성능은 예측할 수 없고 신뢰할 수 없게 됩니다.
올바른 재료 선택
올바른 회로 기판 재료를 선택하는 것은 작동 주파수와 성능 요구 사항에 전적으로 의존하는 중요한 설계 결정입니다.
- 10GHz 미만의 비용 효율적인 성능에 중점을 둔 경우: 표준 유리 섬유 강화 PTFE는 섬유 직조 효과가 무시할 수 있으므로 종종 훌륭하고 신뢰할 수 있는 선택입니다.
- 10~30GHz 사이의 고속 디지털 또는 RF 회로에 중점을 둔 경우: 스큐를 완화하기 위해 더 평평하고 균일한 유리 직조를 가진 재료를 선택하여 재료를 신중하게 평가해야 합니다.
- 30GHz 이상(mmWave)의 mmWave 애플리케이션에 중점을 둔 경우: 표준 유리 섬유 강화 PTFE는 피하고 예측 가능한 성능을 보장하기 위해 세라믹 충전 복합재와 같은 보다 균질한 기판을 선택해야 합니다.
궁극적으로 재료의 속성을 신호의 주파수에 맞추는 것은 성공적인 고성능 설계를 위해 필수적입니다.
요약표:
| 애플리케이션 주파수 | 재료 권장 사항 | 주요 고려 사항 |
|---|---|---|
| 10GHz 미만 | 표준 유리 섬유 강화 PTFE | 비용 효율적, 섬유 직조 효과 무시 가능 |
| 10-30GHz | 균일한 직조를 가진 신중하게 선택된 PTFE | 스큐 가능성으로 인해 평가 필요 |
| 30GHz 초과 (mmWave) | 유리 섬유 강화 PTFE 피하기; 세라믹 충전 복합재 사용 | 섬유 직조 효과로 인해 허용 불가능한 신호 왜곡 발생 |
까다로운 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 애플리케이션을 위한 정밀 PTFE 부품(씰, 라이너, 실험 기구 등) 제조를 전문으로 합니다. 우리는 고주파 성능에 필요한 중요한 재료 속성을 이해하고 있으며 귀하의 요구 사항에 맞는 솔루션을 선택하거나 제작하는 데 도움을 드릴 수 있습니다.
당사의 맞춤형 제작 서비스는 다음을 보장합니다.
- 재료 전문성: 특정 전기적 및 기계적 요구 사항을 충족하기 위해 다양한 PTFE 배합으로 작업합니다.
- 정밀 생산: 안정적인 성능을 위한 엄격한 공차 및 일관된 품질
- 프로토타입부터 대량 생산 지원: 초기 개념부터 완전한 규모의 생산까지
프로젝트 요구 사항에 대해 논의하고 당사의 PTFE 전문 지식이 애플리케이션의 성능과 안정성을 어떻게 향상시킬 수 있는지 알아보려면 지금 문의하십시오.

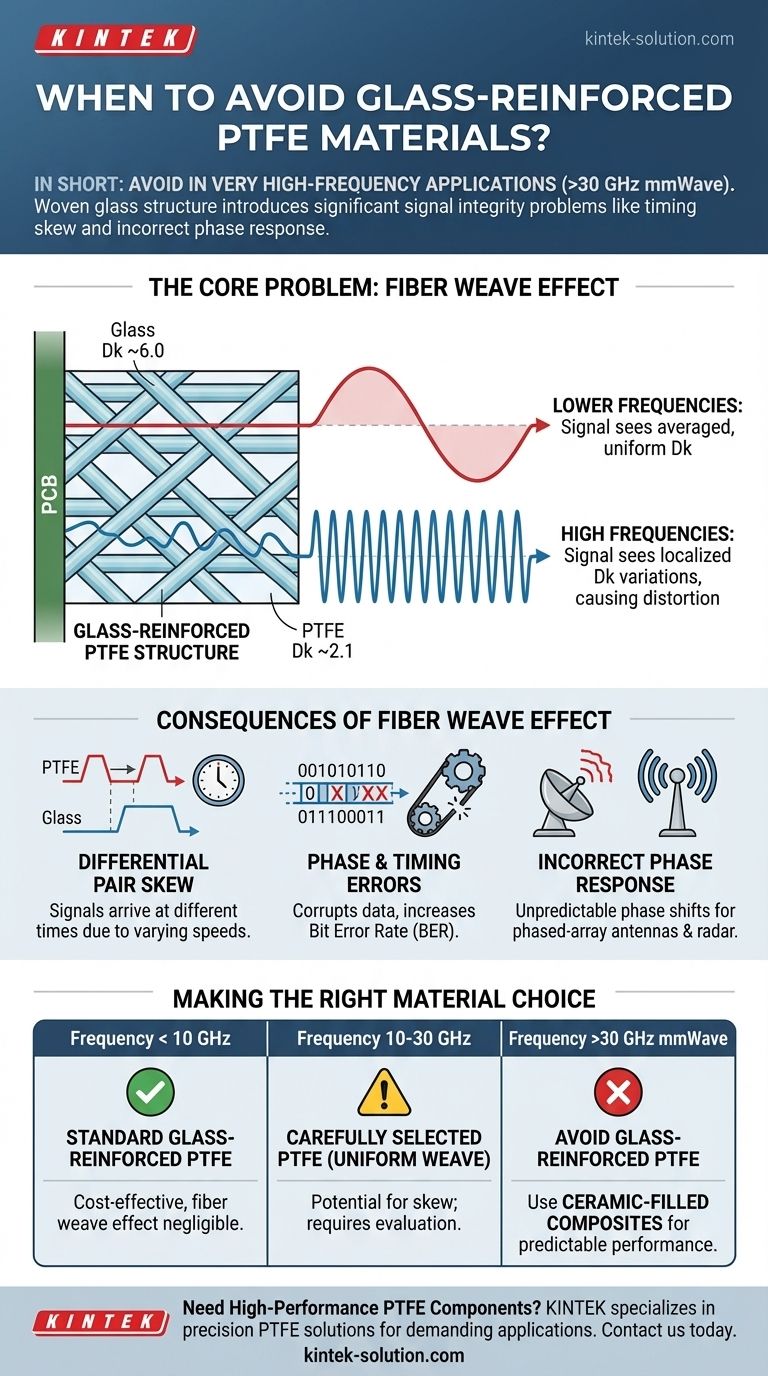

시각적 가이드
