본질적으로, 금속-폴리머 청동 배면 PTFE 평면 베어링이 다재다능하다고 여겨지는 이유는 복합 구조가 금속의 기계적 강도와 폴리테트라플루오로에틸렌(PTFE)의 자가 윤활성, 저마찰성, 내식성 특성을 지능적으로 결합하기 때문입니다. 이러한 융합은 고하중 지지부터 가혹한 환경에서의 유지보수가 필요 없는 작동까지, 여러 엔지니어링 문제를 동시에 해결하는 단일 부품을 만들어냅니다.
다재다능함의 핵심은 단일 기능이 아니라 다층 설계에 있습니다. 강력한 금속 배면은 구조적 무결성을 제공하는 반면, 접합된 PTFE 슬라이딩 층은 탁월한 표면 성능을 제공하여 광범위한 기계적 응용 분야에 적응할 수 있게 합니다.
고성능 베어링의 구조
이들의 적응성을 이해하려면 먼저 구조를 이해해야 합니다. 이들은 단일 구조 부품이 아니라 각각 뚜렷하고 중요한 기능을 수행하는 세심하게 설계된 층 시스템입니다.
기초: 금속 배면
일반적으로 청동 또는 강철 배면인 외부 층은 베어링의 기계적 강도와 강성을 제공합니다.
이 금속 외피는 높은 하중을 처리하고 압력 하에서 형태를 유지하는 데 필요한 구조적 무결성을 제공하는 역할을 합니다. 또한 슬라이딩 표면에서 열을 방출하는 데 도움이 됩니다.
슬라이딩 표면: PTFE 폴리머 층
움직이는 샤프트와 접촉하는 가장 안쪽 층은 PTFE 기반 폴리머입니다. 이것이 베어링의 저마찰 특성의 원천입니다.
PTFE는 놀라울 정도로 매끄러운 재료이므로 외부 그리스나 오일 없이도 부드럽고 자가 윤활 방식으로 작동할 수 있게 합니다. 또한 화학적으로 불활성이며 넓은 작동 온도 범위(-260°C ~ 260°C)를 가지므로 화학적 공격과 환경적 극한에 매우 강합니다.
연결부: 소결된 중간층
금속 배면과 PTFE 표면 사이에는 일반적으로 다공성 소결 청동 층이 있습니다. 이 층은 중요한 기계적 잠금 역할을 합니다.
PTFE 폴리머 혼합물은 이 다공성 구조에 함침되어 금속 배면과 분리할 수 없는 결합을 만듭니다. 이는 부드러운 PTFE 층이 하중 하에서 변형되거나 박리되지 않도록 보장합니다.
이 조합이 실제에서 뛰어난 이유
이러한 층 간의 시너지는 다양한 까다로운 응용 분야에서 이러한 베어링을 배치할 수 있게 하는 실질적인 이점으로 직접 이어집니다.
외부 윤활 제거
PTFE 표면의 자가 윤활 특성 덕분에 이 베어링은 건식으로 작동할 수 있습니다. 이는 식품 가공, 섬유 또는 의료 장비와 같이 그리스나 오일이 오염을 유발할 수 있는 응용 분야에서 중요한 이점입니다. 또한 정기적인 유지보수가 비실용적인 접근하기 어려운 위치에도 이상적입니다.
가혹한 환경에서 견디기
PTFE는 화학적으로 불활성이므로 이러한 베어링은 부식성 유체 및 화학 물질이 있는 환경에서도 안정적으로 작동할 수 있습니다. 이는 열 안정성과 결합되어 화학 펌프부터 옥외 농업 기계에 이르기까지 모든 것에 적합합니다.
다양한 기계 설계에 적응
이 베어링들은 단일 형태로 국한되지 않습니다. 다양한 유형의 움직임과 조립 요구 사항을 수용하기 위해 일반적으로 다양한 표준 형태로 제조됩니다.
가장 일반적인 형태는 다음과 같습니다.
- 원통형 부싱: 회전 샤프트용.
- 플랜지형 부싱: 레이디얼(회전) 하중과 가벼운 축(스러스트) 하중을 모두 처리하기 위함.
- 스러스트 와셔: 축 하중 전용.
상충 관계 이해하기
매우 다재다능하지만, 이 베어링들이 만능 해결책은 아닙니다. 객관적인 평가는 그 한계를 이해하는 것을 요구합니다.
하중 및 속도 경계
윤활된 금속 롤러 베어링과 비교할 때, 금속-폴리머 베어링은 하중과 속도에 대한 한계가 더 낮습니다. 매우 높은 하중과 높은 속도가 결합되면 과도한 마찰열이 발생하여 PTFE 층의 마모가 가속될 수 있습니다.
정렬 불량에 대한 민감성
대부분의 평면 베어링과 마찬가지로, 샤프트 정렬 불량으로 인해 성능이 저하될 수 있습니다. 베어링 표면에 하중이 고르게 분포되도록 하고 조기 국부적 마모를 방지하려면 적절한 정렬이 중요합니다.
유한한 마모 수명
자가 윤활 기능은 PTFE의 얇은 막이 맞닿는 샤프트로 점진적으로 전달되는 것에 의존합니다. PTFE 층은 설계상 희생되는 표면입니다. 지속적이거나 매우 까다로운 응용 분야에서는 이 층이 결국 마모되어 베어링을 교체해야 합니다.
응용 분야에 맞는 올바른 선택
올바른 베어링을 선택하는 것은 전적으로 설계의 주요 목표에 달려 있습니다.
- 유지보수가 필요 없는 작동이 주요 초점이라면: 이 베어링은 수명이 보장되는 응용 분야나 정기적인 윤활이 불가능한 장비에 탁월한 선택입니다.
- 오염되거나 부식성이 있는 환경에서의 성능이 주요 초점이라면: PTFE 층의 화학적 불활성과 건식 작동 능력은 이를 더 우수하고 신뢰할 수 있는 옵션으로 만듭니다.
- 소형의 비용 효율적인 설계가 주요 초점이라면: 이들은 작고 가벼운 패키지에서 우수한 하중 지지 및 저마찰 성능을 제공하며, 종종 구름 요소 베어링보다 총 시스템 비용이 저렴합니다.
금속과 폴리머의 최상의 속성을 결합함으로써, 이 베어링들은 놀라울 정도로 다양한 엔지니어링 과제에 대해 강력하고 적응력 있는 솔루션을 제공합니다.
요약표:
| 주요 특징 | 이점 |
|---|---|
| 금속 배면 (청동/강철) | 높은 하중에 대한 구조적 강도, 강성 및 열 방출 제공. |
| PTFE 슬라이딩 표면 | 자가 윤활, 저마찰, 내화학성 및 넓은 온도 범위(-260°C ~ 260°C) 가능. |
| 소결 청동 중간층 | 금속 배면과 PTFE 층 사이에 영구적이고 분리할 수 없는 결합 생성. |
| 일반적인 형태 (부싱, 와셔) | 레이디얼, 축 및 복합 하중에 맞게 다양한 기계 설계에 적응. |
다재다능하고 고성능인 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야에서 까다로운 응용 분야를 위한 맞춤형 평면 베어링을 포함하여 정밀 PTFE 부품 제조를 전문으로 합니다. 표준 설계 또는 프로토타입부터 대량 생산까지 맞춤 제작이 필요한 경우, 당사의 전문 지식은 귀하의 요구에 맞는 안정적이고 유지보수가 필요 없는 솔루션을 보장합니다.
오늘 저희에게 연락하여 당사의 PTFE 부품이 귀하의 설계 성능과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오.

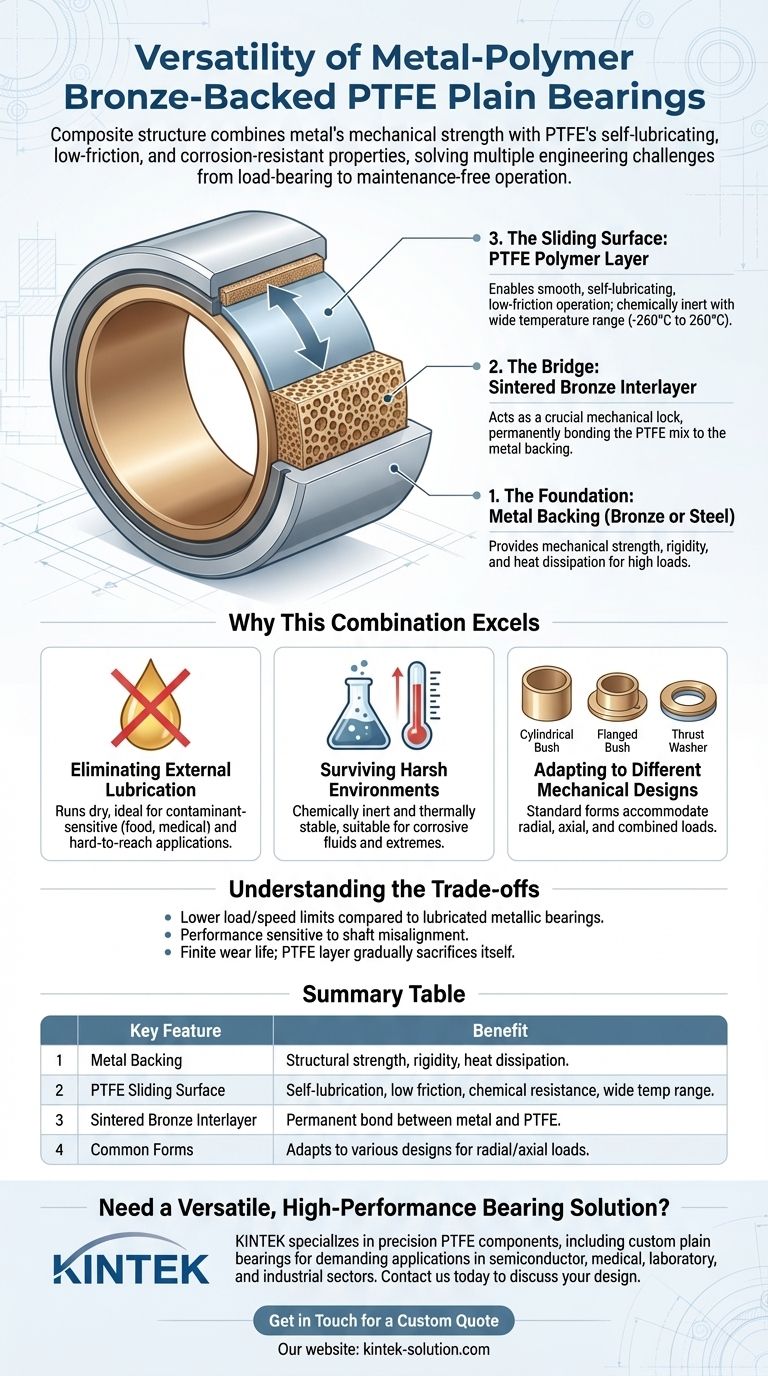

시각적 가이드
