근본적으로 PTFE 슬라이드 베어링은 매우 낮은 마찰 계수와 높은 하중 지지 능력 및 거의 제로에 가까운 유지보수 요구 사항을 결합하기 때문에 고속도로 교량에 유리합니다. 이러한 고유한 특성 조합을 통해 온도 변화와 교통량으로 인해 발생하는 교량의 지속적인 미세한 움직임을 지지 구조물에 파괴적인 응력을 전달하지 않고도 안전하게 수용할 수 있습니다.
교량에서 PTFE 슬라이드 베어링의 핵심 가치는 상부 구조(데크)와 하부 구조(교각)를 분리하는 능력에 있습니다. 이를 통해 교량 데크가 자유롭게 팽창하고 수축할 수 있어, 그렇지 않으면 전체 구조물을 손상시킬 수 있는 막대한 내부 힘의 축적을 방지합니다.
핵심 기능: 움직임 및 하중 관리
교량은 정적으로 보이지만 끊임없이 느리게 움직이고 있습니다. 베어링의 주요 임무는 구조물과 그 위를 지나는 교통량의 막대한 무게를 지지하면서 이러한 움직임을 관리하는 것입니다.
열팽창 수용
교량 데크는 더울 때 팽창하고 추울 때 수축합니다. 긴 경간에서는 이 움직임이 몇 인치에 달할 수 있습니다.
PTFE 슬라이드 베어링은 거의 마찰이 없는 표면을 제공하여 교량 데크가 앞뒤로 부드럽게 미끄러지도록 합니다. 이는 시간이 지남에 따라 균열과 파손을 유발할 수 있는 지지 교각에 가해지는 열 응력을 방지합니다.
막대한 수직 하중 지지
수평 이동을 허용하는 동시에, 베어링은 교량 데크와 교통량의 막대하고 지속적인 하향 힘(수직 하중)을 동시에 지지해야 합니다.
PTFE는 특히 열팽창과 관련된 매우 낮은 속도에서 이러한 높은 하중 지지 능력을 처리하도록 설계되어 이 응용 분야에 완벽한 재료입니다.

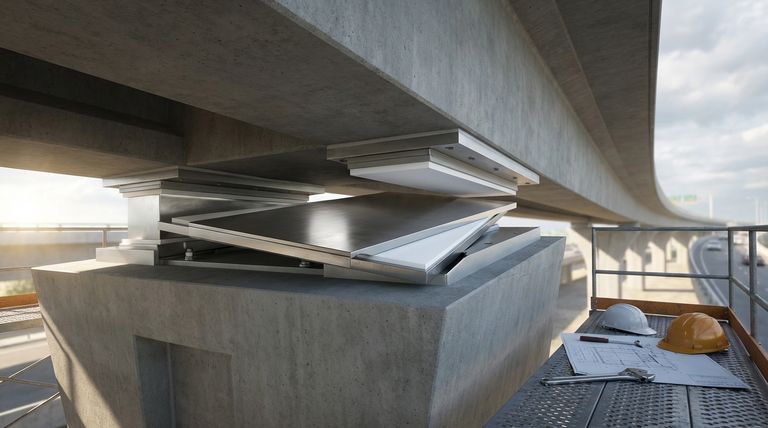

베어링의 구성 방식
일반적인 설계는 간단하면서도 효과적입니다. 여기에는 PTFE(폴리테트라플루오로에틸렌) 시트 위로 미끄러지는 광택 처리된 스테인리스 스틸 플레이트가 포함되며, 이 시트는 또 다른 강철 플레이트에 접착되어 있습니다.
서로 미끄러지는 초부드러운 표면이 낮은 마찰 인터페이스를 생성하여, 가이드에 의해 특별히 구속되지 않는 한 종방향 및 횡방향으로 움직임을 허용합니다.
교량 공학의 주요 이점
핵심 기능 외에도 PTFE는 대부분의 고속도로 교량 응용 분야에서 현대적인 표준이 되게 하는 다양한 특성을 제공합니다. 특히 롤러 베어링과 같은 구형 기계 시스템과 비교할 때 그렇습니다.
비교할 수 없는 내구성
교량 베어링은 비, 제설 염분, 오염 물질을 포함한 혹독한 환경 조건에 노출됩니다.
PTFE는 화학적으로 불활성이며 부식성이 없으므로 화학적 노출이나 갈바닉 부식으로 인해 열화되지 않습니다. 이는 길고 예측 가능한 서비스 수명을 보장합니다.
일상적인 유지보수 제거
로커 또는 롤러와 같은 구형 베어링 유형은 올바르게 작동하고 녹으로 인한 고착을 방지하기 위해 정기적인 청소 및 윤활이 필요합니다.
PTFE는 자가 윤활성이며 본질적으로 먼지와 이물질에 강합니다. 이러한 "설치 후 방치" 특성은 교량 유지보수와 관련된 장기적인 유지보수 비용과 교통 혼란을 극적으로 줄여줍니다.
수명 기간 동안의 비용 효율성
초기 부품 비용도 고려해야 하지만, PTFE 베어링의 진정한 경제적 이점은 수명과 유지보수 필요성이 없다는 데서 나옵니다.
연장된 수명과 정기적인 유지보수 예산의 제거는 수십 년에 걸친 교량의 운영 수명에 대해 매우 비용 효율적인 솔루션이 되게 합니다.
상충 관계 및 설계 고려 사항 이해
모든 공학 솔루션에는 한계가 있습니다. 객관성을 위해서는 표준 PTFE 슬라이드 베어링만으로는 불충분한 경우가 언제인지, 그리고 엔지니어가 이러한 문제를 어떻게 완화하는지 이해해야 합니다.
들림 하중에 대한 취약성
PTFE 슬라이드 베어링은 주로 수직(압축) 및 수평(전단) 하중을 처리하도록 설계되었습니다. 강풍이나 특정 교통 하중 특성으로 인한 들림 하중을 저항하도록 본질적으로 설계되지는 않았습니다.
이에 대응하기 위해 엔지니어는 수직 분리를 방지하면서도 자유로운 수평 이동을 허용하기 위해 T자형 다웰 핀 또는 브래킷과 같은 구속 장치를 통합합니다.
심각한 오염에 대한 민감성
PTFE는 작은 먼지 입자를 흡수하는 데는 강하지만, 미끄러지는 표면은 모래나 자갈과 같은 상당한 이물질로부터 보호되어야 합니다.
베어링은 일반적으로 큰 오염 물질이 미끄러지는 인터페이스로 들어가는 것을 방지하기 위한 보호 조치와 함께 설치됩니다. 이는 스테인리스 스틸 플레이트를 긁어 마찰을 증가시킬 수 있기 때문입니다.
목표에 맞는 올바른 선택
베어링 시스템의 선택 및 설계는 주어진 교량 설계에서 작용하는 특정 힘에 전적으로 달려 있습니다.
- 수명과 최소한의 유지보수에 중점을 둔다면: PTFE 베어링은 자가 윤활 특성과 우수한 내식성으로 인해 대부분의 표준 고속도로 교량에 기본 선택입니다.
- 교량에 상당한 열 이동이 발생하는 경우: PTFE의 극도로 낮은 마찰 계수는 교각과 기초로의 손상 응력 전달을 방지하는 데 중요합니다.
- 들림 또는 제동과 같은 복잡한 힘에 대해 설계하는 경우: 표준 PTFE 슬라이드 베어링은 이러한 추가 하중을 안전하게 관리하기 위해 가이드 레일 또는 기계적 구속 장치로 보강되어야 합니다.
교량 데크를 기초로부터 효과적으로 분리함으로써, PTFE 슬라이드 베어링은 현대적이고 내구성이 뛰어나며 비용 효율적인 교량 설계의 기본 구성 요소입니다.
요약표:
| 장점 | 설명 |
|---|---|
| 낮은 마찰력 | 열 팽창/수축으로 인한 부드러운 교량 데크 움직임 허용. |
| 높은 하중 지지 능력 | 구조물과 교통량으로부터의 막대한 수직 하중 지지. |
| 최소한의 유지보수 | 자가 윤활 및 화학적 불활성으로 정기적인 유지보수 제거. |
| 내구성 | 부식, 화학 물질 및 환경 분해에 대한 저항성. |
| 비용 효율성 | 연장된 서비스 수명과 유지보수 예산 불필요로 인한 낮은 총 수명 비용. |
KINTEK의 정밀 PTFE 부품으로 더 오래 지속되고 유지보수가 적은 교량을 설계하십시오.
KINTEK은 50년 이상 동안 토목 공학 및 인프라 산업의 신뢰할 수 있는 파트너였습니다. 당사는 고속도로 교량 응용 분야의 엄격한 요구 사항을 충족하도록 맞춤 제작된 씰, 라이너 및 맞춤형 베어링을 포함한 고성능 PTFE 부품의 맞춤 제작을 전문으로 합니다.
당사의 전문 지식은 귀하의 부품이 다음을 제공하도록 보장합니다:
- 비교할 수 없는 내구성: 수십 년 동안 안정적인 서비스를 위한 우수한 재료 무결성.
- 정밀 공학: 특정 하중 및 움직임 요구 사항을 처리하기 위한 정확한 사양.
- 비용 효율적인 솔루션: 프로토타입부터 대량 주문까지, 프로젝트 수명 주기 비용을 통제하는 데 도움을 드립니다.
다음 프로젝트에 적합한 PTFE 솔루션을 지정할 준비가 되셨습니까? 오늘 엔지니어링 팀에 문의하여 상담을 받으십시오.

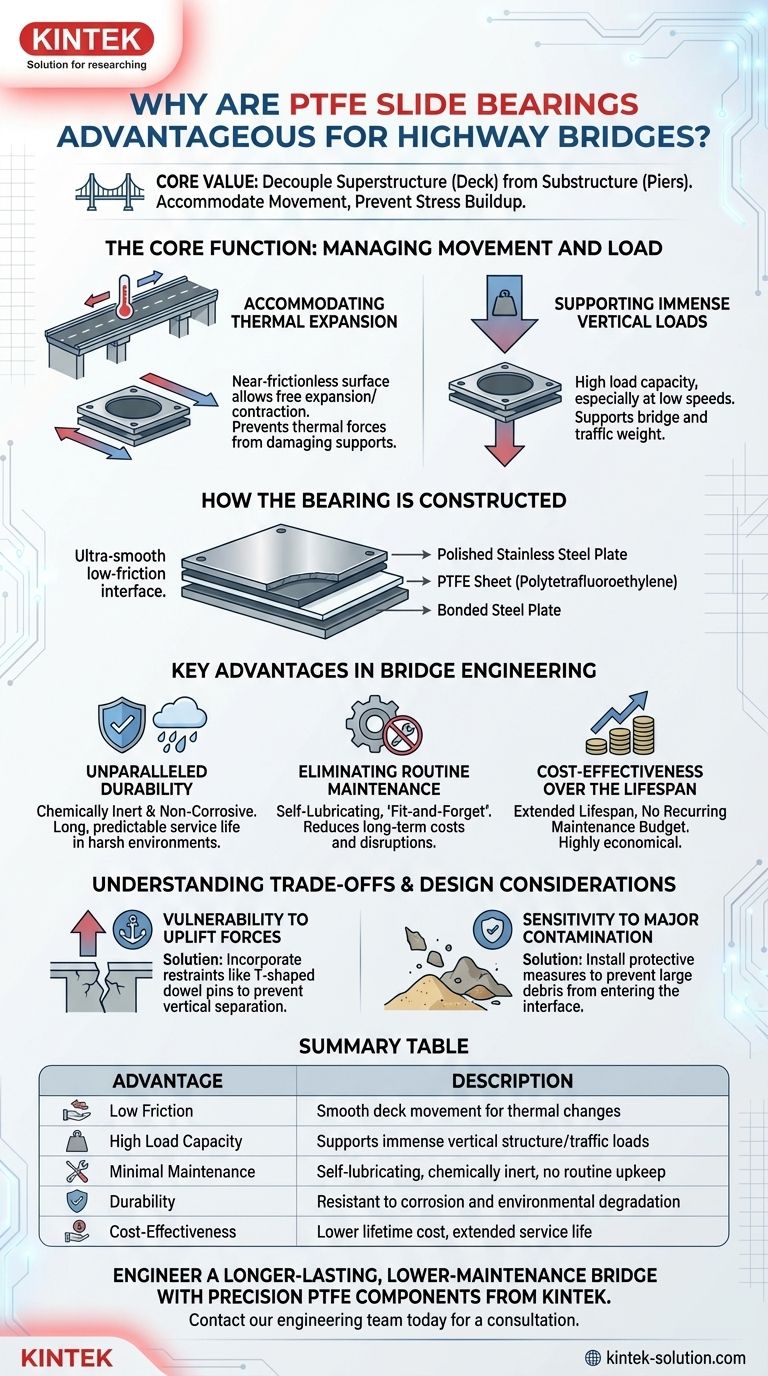

시각적 가이드
