현대 교량 설계에서 낮은 마찰 계수는 열팽창 및 수축이라는 막대하고 종종 눈에 보이지 않는 힘을 관리하는 데 매우 중요합니다. PTFE와 같은 낮은 마찰 재료는 교량 받침에 사용되어 구조물이 부드럽고 예측 가능하게 움직이도록 하여 교각 및 교대와 같은 핵심 구성 요소에 파괴적인 응력이 축적되는 것을 방지합니다. 이러한 제어된 움직임은 교량의 장기적인 구조적 무결성과 안전에 필수적입니다.
핵심 요점은 다음과 같습니다. 교량은 단단한 구조물이 아니라 온도 변화에 따라 숨을 쉬고 하중 하에서 유연하게 움직이도록 설계된 동적 구조물입니다. 받침의 낮은 마찰 계수는 이러한 필수적인 움직임이 안전하게 발생하도록 하여 잠재적으로 파괴적인 힘을 관리 가능한 엔지니어링 매개변수로 변환하는 역할을 합니다.
거대한 교량이 움직여야 하는 이유
정적이고 움직이지 않는 물체처럼 보이는 것이 끊임없이 미세하게 움직이고 있습니다. 이러한 움직임을 인식하고 관리하는 것은 현대 교량 공학의 기본 원칙입니다.
열팽창의 힘
모든 재료는 가열되면 팽창하고 냉각되면 수축합니다. 교량의 긴 경간을 따라 주변 온도 변화는 상판의 길이가 몇 인치 또는 심지어 피트까지 변하게 할 수 있습니다.
이러한 변화를 수용할 메커니즘이 없으면 구조물은 모든 열파마다 조여지는 바이스와 유사한 엄청난 내부 응력을 받게 됩니다.
동적 하중 수용
온도 외에도 교량은 교통량, 강풍, 일부 지역에서는 지진 활동으로 인한 움직임도 처리해야 합니다.
이러한 힘은 구조물을 진동시키고, 흔들리게 하며, 이동하게 만듭니다. 교량 받침은 이러한 에너지를 안전하게 흡수하고 분산시키는 데 도움이 되는 제어된 인터페이스를 제공합니다.
높은 마찰의 문제점
교량 구성 요소가 서로 원활하게 미끄러지지 않으면 심각한 결과를 초래할 수 있습니다. 높은 마찰은 예측 가능한 움직임을 구조적 위협으로 바꿉니다.
응력 축적
마찰로 인해 움직임이 제한되면 열팽창으로 인한 에너지가 빠져나갈 곳이 없습니다. 이 에너지는 교량 상판, 교각 및 기초 내부에 압축 또는 인장 응력으로 축적됩니다.
시간이 지남에 따라 이러한 주기적인 응력은 콘크리트 균열, 강철 피로를 유발하고 궁극적으로 전체 구조물의 수명을 단축시킬 수 있습니다.
"들러붙음-미끄러짐(Stick-Slip)" 효과
높은 마찰 표면은 종종 "들러붙음-미끄러짐" 현상을 보입니다. 표면이 정지 마찰로 인해 "붙어" 있는 동안 응력이 축적됩니다. 힘이 마침내 이 마찰을 극복하면 구성 요소가 갑자기 "미끄러지면서" 튀어 나갑니다.
이러한 갑작스럽고 제어되지 않은 움직임은 교량 전체에 손상을 주는 충격파를 보내며, 부드럽고 지속적인 미끄러짐보다 훨씬 더 많은 마모를 유발합니다.
현대 강철 구조물이 문제를 증폭시키는 이유
현대 교량은 종종 강철 상부 구조물을 사용하는데, 이는 비교적 높은 열팽창 계수를 가집니다.
이는 이전의 석조 또는 콘크리트 구조물보다 더 크게 팽창하고 수축한다는 것을 의미하므로 효과적이고 낮은 마찰 움직임의 필요성이 더욱 중요해집니다.
PTFE: 저마찰 솔루션
마찰 문제를 해결하기 위해 엔지니어들은 첨단 재료, 특히 테플론(Teflon)이라는 브랜드 이름으로 알려진 폴리테트라플루오로에틸렌(PTFE)에 의존합니다.
독특하게 미끄러운 재료
PTFE는 고체 재료 중 가장 낮은 마찰 계수를 가집니다. 그 분자 구조는 다른 표면과의 힘이 매우 약하게 작용하도록 하여 예외적으로 부드러운 미끄러짐을 가능하게 합니다.
핵심 속성: "들러붙음-미끄러짐" 제거
결정적으로, PTFE의 정지 마찰 계수(움직임을 시작하는 데 필요한 힘)와 운동 마찰 계수(움직임을 유지하는 데 필요한 힘) 사이의 차이는 거의 0에 가깝습니다.
이 속성은 손상을 일으키는 "들러붙음-미끄러짐" 효과에 대한 직접적인 해독제입니다. 이는 움직임이 예측 가능한 힘에서 부드럽게 시작되도록 보장하여 구조물을 손상시키는 갑작스럽고 충격적인 미끄러짐을 제거합니다.
교량 받침에서 작동하는 방식
일반적인 현대 교량 받침은 고도로 광택 처리된 스테인리스강판에 대해 미끄러지는 PTFE 시트로 구성됩니다. 이 어셈블리는 교량 상판과 교각 캡 사이에 배치됩니다.
교량이 팽창하거나 수축함에 따라 PTFE 층은 상판이 교각 위를 쉽게 미끄러지도록 하여, 하부 구조물로 응력을 전달하지 않고 움직임의 에너지를 분산시킵니다.
상충 관계 이해
PTFE는 이 응용 분야에 탁월한 재료이지만, 엔지니어링을 통해 극복해야 할 한계가 없는 것은 아닙니다.
낮은 내마모성
분자 구조의 결과로 PTFE는 내마모성이 비교적 낮은 부드러운 재료입니다.
따라서 교량 받침 설계는 PTFE 표면을 먼지, 이물질 및 물로부터 보호하여 성능을 저해하지 않도록 해야 합니다. 미끄러지는 표면은 완벽하게 깨끗하고 매끄럽게 유지되어야 합니다.
"크리프(Creep)"에 대한 민감성
지속적이고 무거운 하중 하에서 PTFE는 시간이 지남에 따라 "크리프"라고 하는 과정을 통해 서서히 변형될 수 있습니다.
엔지니어는 받침 설계 시 이 속성을 고려해야 하며, 종종 딤플 처리되거나 직조된 PTFE를 사용하거나, 교량의 수십 년 수명에 대해 압력을 허용 가능한 한도 내로 유지하기 위해 하중이 충분히 넓은 영역에 분산되도록 보장해야 합니다.
목표에 맞는 올바른 선택
저마찰 받침의 사용은 교량의 건강, 안전 및 경제적 생존 가능성에 직접적인 영향을 미치는 전략적 결정입니다.
- 수명 연장이 주요 초점이라면: 저마찰 받침은 조기 노화 및 값비싼 구조 수리로 이어지는 열 주기(thermal cycles)로 인한 누적 응력 손상을 방지하는 가장 효과적인 방법입니다.
- 지진 안전이 주요 초점이라면: 이러한 받침은 격리 시스템의 일부가 되어 지진 발생 시 상부 구조물이 지반과 독립적으로 움직이도록 허용하여 에너지를 분산시키고 교각이 치명적인 파손을 입는 것을 방지할 수 있습니다.
- 비용 효율성이 주요 초점이라면: 특수 받침은 초기 투자 비용이 들지만, 응력 유발 균열 및 피로 손상 수리와 관련된 훨씬 더 비싼 수명 주기 비용을 방지합니다.
궁극적으로, 낮은 마찰 재료로 이러한 미세한 움직임을 관리하는 것이 우리 사회의 가장 중요한 기반 시설의 거시적 안정성과 내구성을 보장하는 열쇠입니다.
요약표:
| 주요 고려 사항 | 교량 받침에 중요한 이유 |
|---|---|
| 열팽창 | 온도 변화로 인한 교각 및 상판의 응력 축적 방지. |
| 동적 하중 | 교통량, 바람 및 지진 활동으로 인한 움직임 수용. |
| 들러붙음-미끄러짐 제거 | PTFE는 손상을 주는 갑작스러운 움직임이 아닌 부드럽고 예측 가능한 움직임을 보장. |
| 재료 선택 | PTFE는 극도로 낮고 일관된 마찰 계수를 제공. |
| 설계 상충 관계 | 엔지니어는 PTFE의 크리프 및 마모에 대한 민감성을 고려해야 함. |
정밀 PTFE 부품으로 인프라 프로젝트의 장기적인 무결성을 보장하십시오
교량 엔지니어 및 설계자에게 적합한 재료 선택은 안전과 수명에 매우 중요합니다. KINTEK은 현대 교량 설계에서 요구하는 안정적인 저마찰 성능을 제공하는 씰, 라이너 및 특수 받침을 포함한 고성능 맞춤형 PTFE 부품 제조를 전문으로 합니다.
프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 귀하의 특정 구조적 및 환경적 요구 사항에 맞는 부품을 얻을 수 있도록 보장합니다.
지금 KINTEK에 연락하여 당사의 정밀 PTFE 솔루션이 귀하의 다음 프로젝트의 내구성과 안전성을 어떻게 향상시킬 수 있는지 논의하십시오.

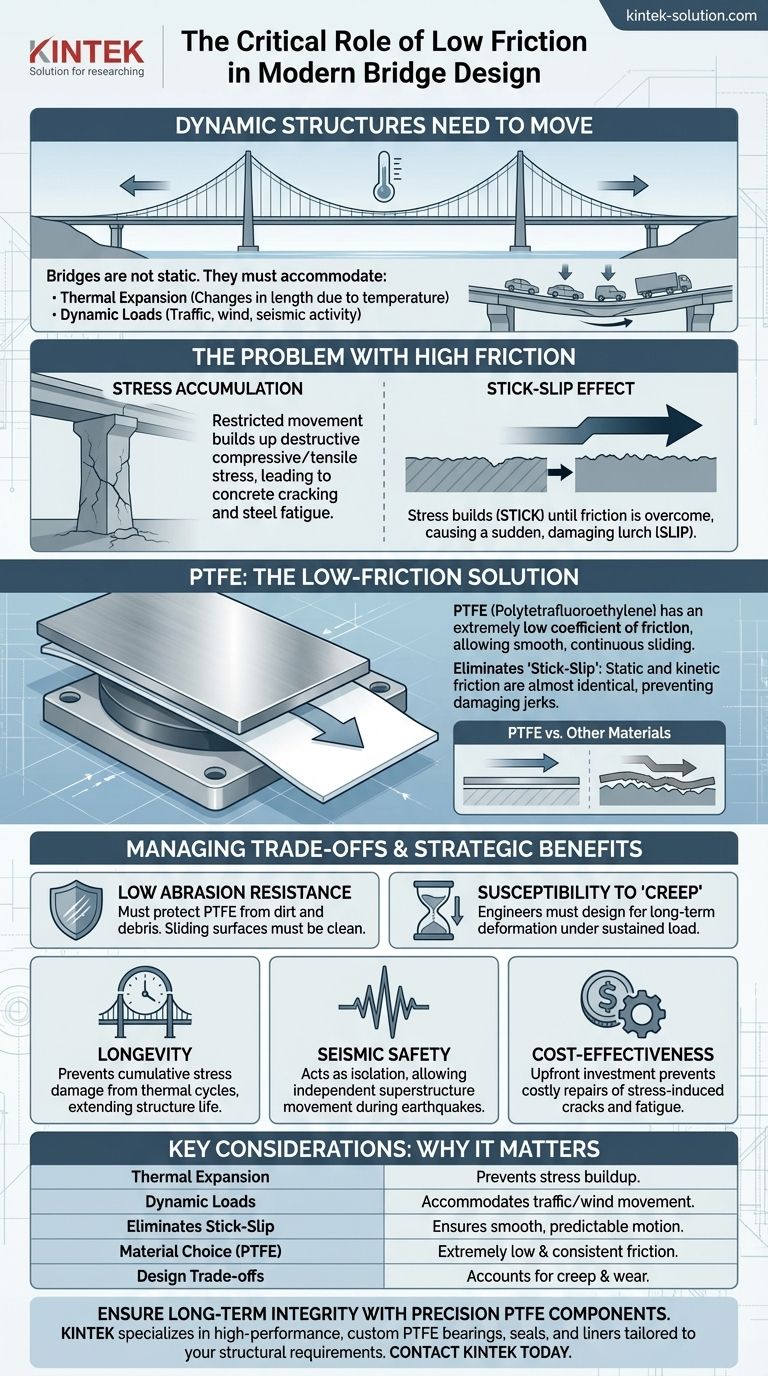

시각적 가이드
