PTFE 임펠러 제조에는 재료를 다른 플라스틱처럼 성형할 수 없고 부품의 복잡한 형상이 고급 가공을 요구하기 때문에 특수 장비가 필요합니다. 각 임펠러는 필요한 블레이드 각도와 치수 정확도를 달성하기 위해 특수 CAM 프로그래밍으로 구동되는 고정밀 5축 기계를 사용하여 통째의 PTFE 블록에서 개별적으로 조각되어야 합니다.
핵심 문제는 두 가지입니다. PTFE의 고유한 재료 특성으로 인해 사출 성형과 같은 전통적인 대량 생산 방식이 불가능하며, 임펠러의 기능적 설계가 간단한 가공 도구로는 기하학적으로 너무 복잡하다는 것입니다. 이러한 조합으로 인해 특수하고 고정밀인 가공만이 유일하게 실행 가능한 생산 경로가 됩니다.
핵심 과제: 성형에 대한 PTFE의 저항성
대량 생산을 위해 녹여서 금형에 주입할 수 있는 일반적인 폴리머와 달리, PTFE(폴리테트라플루오로에틸렌)는 다르게 거동합니다. 이러한 근본적인 재료 특성이 간단한 제조에 대한 첫 번째 장벽입니다.
통째의 블록에서 가공
성형이 불가능하기 때문에 모든 PTFE 임펠러는 재료의 통째의 빌렛 또는 블록에서 가공되어야 합니다. 이것은 본질적으로 절삭 가공이며, 따라서 더 느린 공정입니다.
시간이 많이 소요되는 공정
이 방법은 엄청나게 시간이 많이 소요되어 단일 임펠러를 생산하는 데 종종 3~4시간이 걸립니다. 이는 적절한 장비와 전문 지식 없이는 생산 규모를 확장하는 것을 상당한 운영 및 재정적 과제로 만듭니다.
임펠러 설계의 기하학적 요구 사항
임펠러의 기능은 유체를 효율적으로 이동시키는 것입니다. 이를 위해서는 간단한 도구로는 만들 수 없는 특정하고 복잡한 3차원 형태가 필요합니다.
복잡한 블레이드 각도의 필요성
임펠러의 블레이드는 평평하지 않습니다. 최적의 유압 성능을 위해 설계된 정밀한 곡선과 각도를 가지고 있습니다. 이러한 형상은 부품 기능에 매우 중요합니다.

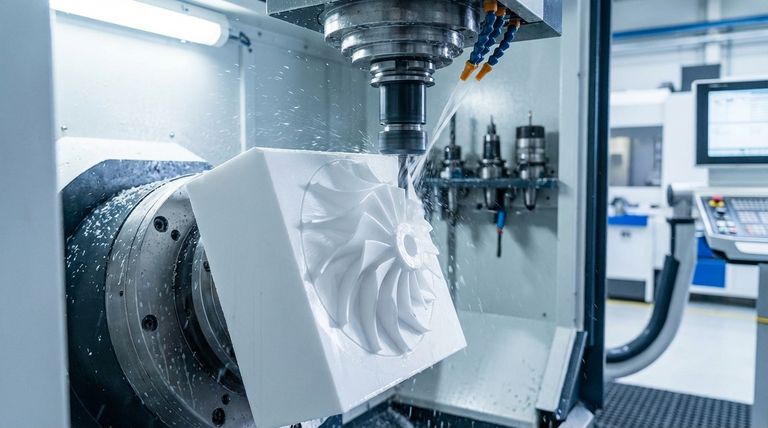

5축 가공의 역할
표준 3축 기계는 X, Y, Z축으로 움직입니다. **5축 기계**는 공구와 공작물을 회전시킬 수도 있어 거의 모든 각도에서 재료에 접근할 수 있습니다. 이 기능은 임펠러 블레이드의 복잡한 곡면을 정확하게 조각하는 데 필수적입니다.
CAM 프로그래밍을 통한 정밀도
특수 **컴퓨터 지원 제조(CAM)** 소프트웨어 없이는 필요한 치수 정확도를 달성하는 것이 불가능합니다. 이 소프트웨어는 디지털 설계를 기계가 따를 정밀한 다축 공구 경로로 변환합니다.
상충 관계 이해: PTFE가 가공하기 매우 어려운 이유
적절한 장비가 있더라도 PTFE 자체는 가공에 상당한 어려움을 제기하며, 이는 가공 및 폴리머 과학 모두에 대한 깊은 전문 지식을 필요로 합니다.
가공 중 열 불안정성
PTFE는 넓은 작동 온도 범위에서 안정적이지만, 절삭 공구에서 발생하는 국부적인 열은 팽창이나 변형을 일으킬 수 있습니다. 이는 숙련된 기계공이 관리하지 않으면 치수 공차를 망칠 수 있습니다.
재료 특성
PTFE는 마찰 계수가 매우 낮고 금속처럼 깔끔하게 벗겨지지 않습니다. 절단 중에 "끈적해져서" 속도, 이송 속도 및 공구 형상이 완벽하게 최적화되지 않으면 표면 조도가 나빠지고 공구에 재료가 쌓일 수 있습니다.
결실: 중요한 응용 분야에서 비교할 수 없는 성능
복잡한 제조 공정은 PTFE의 뛰어난 특성으로 정당화되며, 이는 까다로운 산업에서 필수적입니다.
뛰어난 내화학성
PTFE는 사실상 불활성이며 거의 모든 산업용 화학 물질을 분해 없이 처리할 수 있습니다. 이는 **화학 공정** 및 공격적인 유체 취급에 필수적입니다.
순도 및 비오염
비점착성 표면은 재료 축적을 방지하여 제품 순도를 보장합니다. 이는 **제약** 및 **식음료** 제조에서 필수적인 요구 사항입니다.
광범위한 열 안정성
PTFE는 -200°C에서 260°C까지 극한 온도에서 무결성을 유지하여 다른 재료가 실패하는 곳에서도 신뢰성을 제공합니다.
귀하의 응용 분야에 맞는 올바른 선택
PTFE의 제조 제약을 이해하면 시스템 부품을 지정할 때 정보에 입각한 결정을 내릴 수 있습니다.
- 부식성이 매우 강한 화학 물질 취급에 중점을 둔 경우: 제조 복잡성은 PTFE의 탁월한 화학적 불활성으로 정당화됩니다.
- 절대적인 제품 순도 보장에 중점을 둔 경우: 정밀하게 가공된 PTFE 임펠러의 비점착성, 비오염 표면이 유일하게 신뢰할 수 있는 선택입니다.
- 저렴한 범용 응용 분야에 중점을 둔 경우: 덜 까다로운 작동 요구 사항을 충족할 수 있는 제조가 더 쉬운 재료인지 평가해야 합니다.
궁극적으로 PTFE 임펠러가 이처럼 특수한 공정을 필요로 하는 이유를 인식하는 것이 중요한 응용 분야에 적합한 부품을 지정하고 소싱하는 열쇠입니다.
요약표:
| 과제 | 요구 사항 | 해결책 |
|---|---|---|
| 재료 특성 (성형 불가) | 통째의 PTFE에서 가공 | 빌렛에서 절삭 가공 |
| 복잡한 형상 | 정밀한 블레이드 각도 및 곡선 | 5축 CNC 가공 |
| 치수 정확도 | 성능을 위한 엄격한 공차 | 특수 CAM 프로그래밍 |
| 열 안정성 | 절삭 중 열 관리 | 전문 가공 기술 |
귀하의 중요한 응용 분야를 위한 고성능 PTFE 임펠러가 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 복잡한 임펠러를 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 5축 가공 및 CAM 프로그래밍 전문 지식은 귀하의 임펠러가 응용 분야에서 요구하는 정확한 형상 및 성능 요구 사항을 충족하도록 보장합니다.
당사는 프로토타입부터 대량 주문까지 맞춤형 제작을 제공하며, 귀하에게 필요한 내화학성, 순도 및 열 안정성을 보장합니다.
귀하의 PTFE 임펠러 요구 사항에 대해 논의하고 견적을 받으려면 지금 문의하십시오!

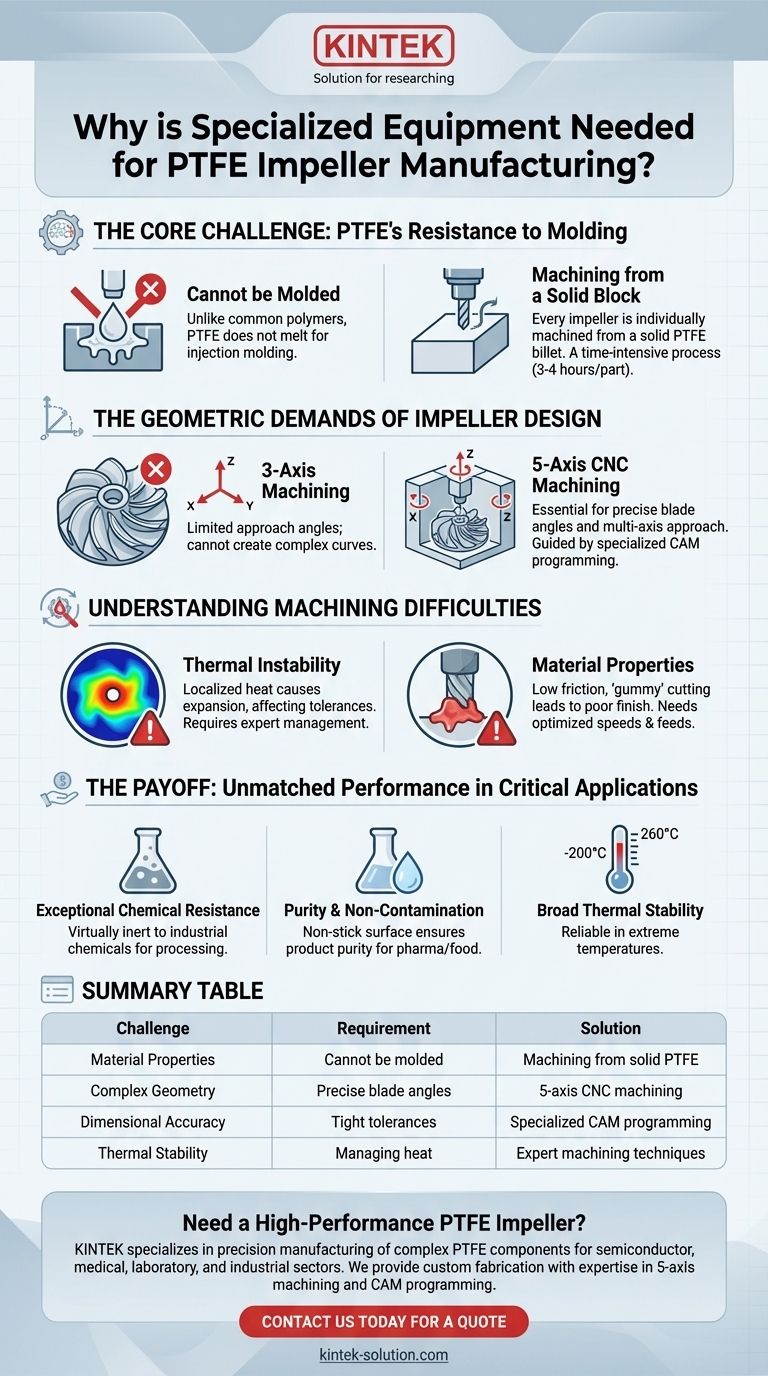

시각적 가이드
