간단히 말해, PTFE 개스킷 설치에 대칭성과 균형이 중요한 이유는 전체 밀봉 표면에 걸쳐 균일한 압축을 보장하기 때문입니다. 이러한 균일한 압력은 플랜지 면의 미세한 결함을 채우고 작동 압력 및 온도의 변화를 견딜 수 있는 내구성 있고 누출 없는 씰을 생성하는 유일한 방법입니다.
성공적인 개스킷 씰의 핵심 원칙은 최대 조임이 아니라 완벽하게 균일한 압축입니다. 설치 중 비대칭은 고르지 않은 압력을 생성하며, 이는 필연적으로 약점과 미세 누출 경로의 형성을 초래합니다.
목표: 균일한 밀봉 압력
개스킷의 유일한 역할은 두 플랜지 표면 사이에 불침투성 장벽을 만드는 것입니다. 이러한 표면은 매끄럽게 보일지라도 미세한 결함이 있습니다. 개스킷은 이러한 틈을 채우기에 충분할 정도로 압축되어야 합니다.
미세 누출 경로 방지
대칭 설치는 개스킷이 완벽하게 중앙에 위치하고 각 볼트에 의해 균일하게 압축되도록 합니다. 한쪽이 다른 쪽보다 더 조여지면 한쪽에는 고압 지점이, 다른 쪽에는 불충분한 압력 영역이 생성되어 누출의 직접적인 경로를 제공합니다.
작동 스트레스 상쇄
산업 시스템은 정적이지 않습니다. 온도 및 압력 변동으로 인해 플랜지가 팽창, 수축 및 약간 이동합니다. 대칭적으로 설치된 개스킷은 주변에 일관된 압력 "쿠션"을 가지고 있어 이러한 변화에 적응하고 씰을 유지할 수 있습니다.
대칭 설치 달성
균형을 달성하는 것은 단일 행동이 아니라 세심하고 단계적인 과정의 결과입니다. 각 단계는 최종 압축이 완벽하게 분산되도록 이전 단계를 기반으로 합니다.
1단계: 세심한 표면 준비
개스킷을 다루기 전에 플랜지 표면은 완벽하게 깨끗하고 이물질, 기름기 있는 잔류물, 버(burr) 또는 용접 스패터가 없어야 합니다. 플랜지 면의 오염 물질은 고점으로 작용하여 개스킷이 균일하게 안착되는 것을 방해하고 균일한 씰을 불가능하게 만듭니다.
2단계: 개스킷 취급 및 배치 주의
개스킷 자체는 결함이 있는지 검사하고 밀봉선에 흠집이나 긁힘이 생기지 않도록 조심스럽게 다루어야 합니다. 플랜지 중앙에 정확하게 배치해야 합니다. 중앙에서 벗어난 개스킷은 볼트 힘이 밀봉 영역에 고르게 분산되지 않으므로 고르지 않은 압축을 보장합니다.
3단계: 균형 잡힌 조임의 중요한 역할

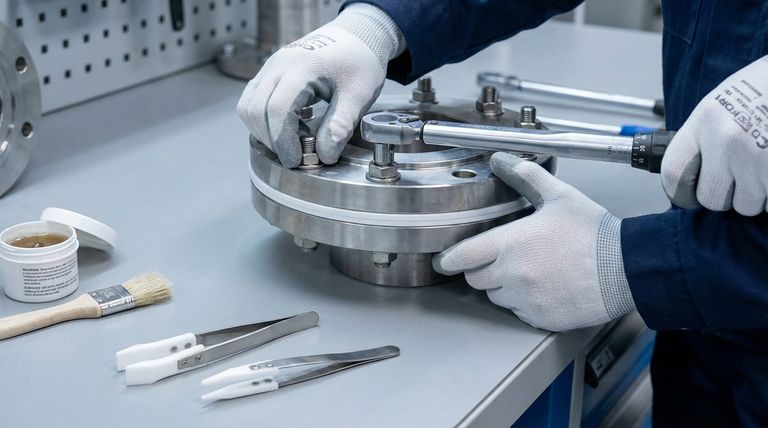

이것은 대칭의 가장 직접적인 적용입니다. 볼트는 점진적으로, 그리고 일반적으로 별 모양 또는 십자형 패턴으로 특정 순서로 조여야 합니다. 다음 볼트로 이동하기 전에 한 볼트를 완전히 조이면 플랜지가 휘고 개스킷이 한쪽으로 눌리게 됩니다. 각 볼트에 정확하고 측정된 힘을 가하려면 보정된 토크 렌치를 사용하는 것이 필수적입니다.
비대칭 설치의 일반적인 함정
대칭 및 균형 원칙을 무시하면 직접적으로 씰 고장으로 이어집니다. 그 결과는 예측 가능하고 손상적입니다.
개스킷 변형 및 압출
조임이 불균형하면 개스킷 재료가 한 영역에서 극심한 스트레스를 받습니다. 이로 인해 PTFE가 영구적으로 변형되거나 압출되어 플랜지 사이에서 밀려 나올 수 있습니다. 이는 씰을 파괴할 뿐만 아니라 개스킷을 복구할 수 없을 정도로 손상시킵니다.
피할 수 없는 누출 생성
정렬 불량 또는 잘못된 조임 절차는 개스킷 누출의 주요 원인입니다. 고르지 않게 압축된 개스킷은 설치 순간부터 기능적으로 손상되어 작동 압력에서 고장 날 약점을 만듭니다.
이를 목표에 적용하는 방법
설치 목표에 따라 이 과정의 어떤 부분에 중점을 둘지 결정됩니다.
- 장기적인 신뢰성이 주요 초점이라면: 표면 준비와 별 모양 패턴으로 보정된 토크 렌치 사용을 가장 중요하고 타협할 수 없는 단계로 간주하십시오.
- 고진동 시스템에서 누출 방지가 주요 초점이라면: 조임을 시작하기 전에 개스킷이 완벽하게 중앙에 위치하는지 확인하여 피벗 지점이 생성되는 것을 방지하는 데 특별한 주의를 기울이십시오.
- 기존 누출 문제 해결이 주요 초점이라면: 첫 번째 진단 단계는 각 볼트의 토크를 확인하여 압축이 고르지 않은지 확인하는 것이며, 이는 종종 고장의 원인을 나타냅니다.
궁극적으로 성공적인 씰은 정밀하고 균형 잡힌 설치 과정의 직접적인 결과입니다.
요약표:
| 설치 목표 | 중요한 대칭 단계 | 이점 |
|---|---|---|
| 장기적인 신뢰성 | 별 모양 패턴으로 보정된 토크 렌치를 사용합니다. | 작동 스트레스를 견디는 균일한 압축을 보장합니다. |
| 고진동 시스템에서 누출 방지 | 조이기 전에 개스킷이 완벽하게 중앙에 위치하는지 확인합니다. | 누출을 위한 약점 및 피벗 지점 생성을 방지합니다. |
| 기존 누출 문제 해결 | 각 볼트의 토크를 확인하여 압축 불균형을 확인합니다. | 설치 실패의 원인을 신속하게 식별합니다. |
KINTEK의 정밀 설계 PTFE 부품으로 완벽한 밀봉 성능을 달성하십시오.
반도체, 의료, 실험실 또는 산업 분야에 관계없이 완벽하게 설치된 씰은 안전과 효율성에 매우 중요합니다. KINTEK은 까다로운 응용 분야를 위해 설계된 고품질 맞춤형 PTFE 씰, 라이너 및 실험실 장비 제조를 전문으로 합니다.
우리는 올바른 구성 요소가 솔루션의 절반에 불과하다는 것을 이해합니다. 적절한 설치가 핵심입니다. 저희 팀은 프로토타입부터 대량 생산까지 귀사의 밀봉 응용 분야가 성공적으로 이루어지도록 기술 지원을 제공할 수 있습니다.
오늘 KINTEK에 문의하여 특정 요구 사항을 논의하고 당사의 정밀 PTFE 솔루션이 귀사 시스템의 신뢰성을 어떻게 향상시킬 수 있는지 알아보십시오.

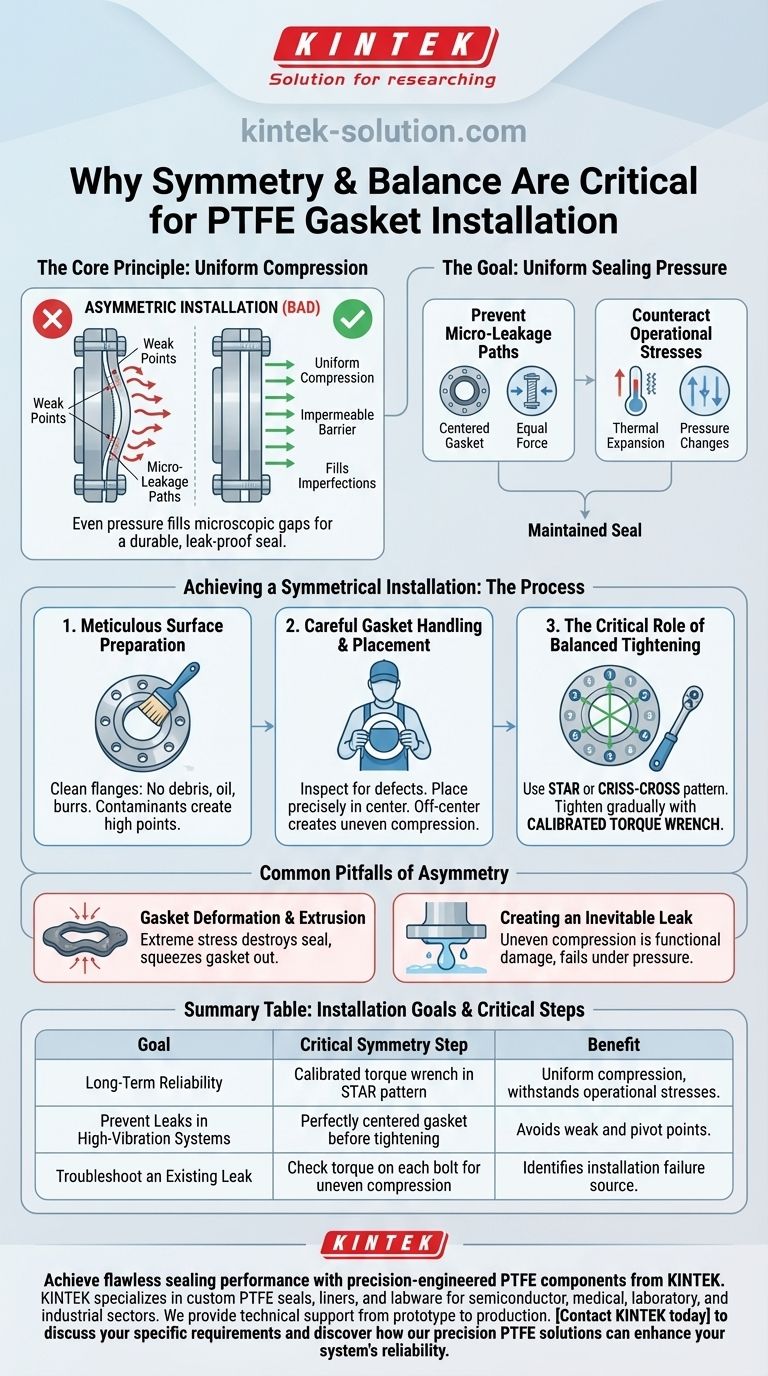

시각적 가이드
