테플론이 교량 받침 패드에 적합한 이유는 매우 낮은 마찰 계수, 높은 압축 강도, 뛰어난 화학적 및 환경적 내구성이라는 세 가지 특성의 독특한 조합에 있습니다. 이를 통해 교량의 거대한 상부 구조물이 하부 구조물 위에서 부드럽고 제어 가능하게 미끄러질 수 있으며, 열팽창, 수축 및 교통량으로 인한 움직임을 안전하게 수용할 수 있습니다.
핵심 통찰력은 테플론이 단독으로 사용되지 않는다는 것입니다. 테플론의 진정한 가치는 지지력이 뛰어난 강철 적층 탄성 패드에 접합된 얇은 딤플형 테플론(PTFE) 표면이 있는 복합 시스템에서 실현됩니다. 이 설계는 받침의 두 가지 주요 기능, 즉 탄성 코어가 엄청난 수직 하중을 지지하는 동시에 테플론 표면이 수평 이동을 위한 거의 마찰 없는 평면을 제공하도록 훌륭하게 분리합니다.
근본적인 과제: 교량은 정적이지 않다
흔히 교량은 단단하고 움직이지 않는 물체라고 오해합니다. 실제로는 끊임없이 미세하게 움직이고 있습니다. 받침 패드는 이러한 힘을 관리하고 구조물 손상을 방지하도록 설계된 중요한 접점입니다.
열팽창 및 수축
교량이 경험하는 가장 중요한 움직임은 온도 변화로 인해 발생합니다. 재료가 가열되면 팽창하고 냉각되면 수축합니다. 긴 교량의 길이 전체에 걸쳐 이러한 움직임은 몇 인치에 달할 수 있으며, 적절하게 수용되지 않으면 엄청난 응력을 유발합니다.
교통량, 바람 및 지진 하중
열적 영향 외에도 차량의 무게, 강풍 및 잠재적인 지진 활동은 모두 처짐, 진동 및 움직임을 유발하는 힘을 가합니다. 받침 패드는 이러한 동적 하중으로부터 에너지를 흡수하고 분산해야 합니다.
받침 패드의 역할
받침 패드는 교량 상판(상부 구조물)과 지지 교각(하부 구조물) 사이에 위치합니다. 그 역할은 수직 하중을 전달하는 동시에 필요한 수평 및 회전 움직임을 허용하는 제어된 접점을 제공하여 콘크리트와 강철에 응력이 축적되는 것을 방지하는 것입니다.
이 작업에 대한 테플론의 고유한 특성
일반적으로 테프론이라는 상표명으로 알려진 폴리테트라플루오로에틸렌(PTFE)은 현대식 받침 패드의 미끄러지는 표면에 거의 완벽하게 적합한 특정 특성을 가지고 있습니다.
극도로 낮은 마찰 계수
PTFE는 알려진 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이를 통해 교량 상판이 받침 표면 위에서 최소한의 저항으로 미끄러질 수 있습니다. 이러한 부드럽고 예측 가능한 움직임은 하부 구조물에 충격적인 응력을 전달할 수 있는 "들러붙음-미끄러짐(stick-slip)" 현상을 방지하는 데 필수적입니다.
높은 하중 지지 능력
매끄러운 표면에도 불구하고 PTFE는 교량의 무게와 교통량으로 인해 발생하는 엄청난 압축 응력을 견딜 수 있습니다. 이는 재료가 지속적인 수직 하중 하에서 실패하지 않도록 보장합니다.
탁월한 내구성
교량 받침은 도로 염분, 오염 물질, 자외선 및 지속적인 습기를 포함한 가혹한 환경에 노출됩니다. 테플론은 화학적으로 불활성이며 환경 분해에 매우 강하여 최소한의 유지보수로 길고 안정적인 서비스 수명을 보장합니다.

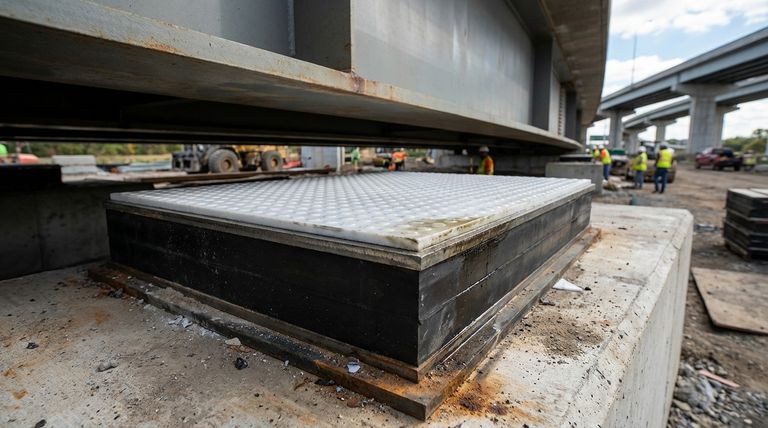

현대식 받침 패드 해부
"테플론 받침 패드"가 테플론 덩어리가 아니라는 것을 이해하는 것이 중요합니다. 이는 각 구성 요소가 전문화된 역할을 수행하는 정교한 복합 시스템입니다.
적층 탄성 코어
받침 패드의 본체는 보강용 강판과 가황 처리된 내구성 있는 고무(천연 고무 또는 클로로프렌 등)의 여러 층으로 구성됩니다. 고무는 회전 움직임과 압축을 허용하는 반면, 강판은 하중 하에서 고무가 밖으로 부풀어 오르는 것을 방지하여 수직 하중 용량을 극적으로 증가시킵니다.
접합된 PTFE 표면
딤플이 있는 얇은 PTFE 시트가 탄성 코어 상단에 접합됩니다. 이 시트는 미끄러지는 표면 역할을 합니다. 딤플은 특수 실리콘 윤활제를 담도록 설계되어 마찰 계수를 더욱 낮추고 최초의 미세한 움직임부터 부드러운 움직임을 보장합니다.
상충 관계 및 고려 사항 이해
PTFE 받침은 매우 효과적이지만 최적의 성능을 보장하기 위해서는 신중한 엔지니어링 고려 사항이 필요합니다.
재료 등급 및 하중 등급
모든 PTFE가 동일한 것은 아닙니다. 표준 흰색 PTFE는 종종 더 가벼운 하중에 사용됩니다. 더 무겁고 까다로운 응용 분야(예: 장대 교량)의 경우, 압축 강도와 내마모성을 크게 높이기 위해 PTFE에 유리 섬유 또는 기타 재료(예: 플루오로골드)가 보강되는 경우가 많습니다.
설치 정밀도
PTFE 받침의 성능은 올바른 설치에 크게 좌우됩니다. 하중이 고르게 분산되도록 표면이 완벽하게 수평 및 평행해야 합니다. 정렬 불량은 손상을 일으키는 점 하중을 생성하고 의도된 미끄러짐 움직임을 방해할 수 있습니다.
크리프 및 장기 변형
많은 폴리머와 마찬가지로 PTFE는 수년 동안 지속적인 하중 하에서 느리고 점진적인 변형인 "크리프"를 겪을 수 있습니다. 엔지니어는 받침 시스템의 장기적인 무결성을 보장하기 위해 설계 계산에서 이러한 재료 특성을 고려해야 합니다.
귀하의 응용 분야에 맞는 올바른 선택
받침 패드의 특정 설계는 교량 구조물의 고유한 요구 사항에 따라 결정됩니다.
- 주요 초점이 표준 고속도로 고가도로인 경우: 표준 PTFE 적층 탄성 받침은 일반적인 열 움직임 및 교통량을 관리하기 위한 입증되고 비용 효율적인 솔루션을 제공합니다.
- 주요 초점이 장대 또는 중하중 구조물인 경우: 극심한 수직 하중을 처리하고 더 큰 수평 움직임을 수용하기 위해 강화된 PTFE 화합물을 사용한 특수 받침이 필요합니다.
- 주요 초점이 회전 및 미끄러짐을 모두 수용하는 경우: 복합 설계는 필수적입니다. 탄성 코어가 회전을 처리하는 동안 PTFE 표면이 병진 이동을 관리하여 모든 힘이 올바르게 관리되도록 합니다.
재료를 지능적으로 결합함으로써 엔지니어는 거대한 구조물이 수십 년 동안 호흡하고 움직이며 견딜 수 있도록 하는 구성 요소를 만듭니다.
요약표:
| 특성 | 교량 받침에 대한 이점 |
|---|---|
| 낮은 마찰 계수 | 교량 상판의 부드럽고 제어된 미끄러짐을 가능하게 합니다. |
| 높은 압축 강도 | 구조물에서 발생하는 엄청난 수직 하중을 견딥니다. |
| 화학적 및 환경적 내구성 | 도로 염분, 오염 물질 및 습기로부터의 분해에 저항합니다. |
| 복합 시스템에 사용됨 | 최적의 성능을 위해 탄성 코어에 접합된 PTFE 표면. |
귀하의 중요 응용 분야를 위한 고성능 PTFE 구성 요소가 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 PTFE 씰, 라이너 및 맞춤형 구성 요소의 정밀 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 정확한 사양을 충족하는 내구성 있고 화학적으로 내성이 있는 부품을 얻을 수 있도록 보장합니다.
지금 KINTEK에 문의하여 당사의 PTFE 솔루션이 프로젝트의 신뢰성과 성능을 어떻게 향상시킬 수 있는지 논의하십시오.

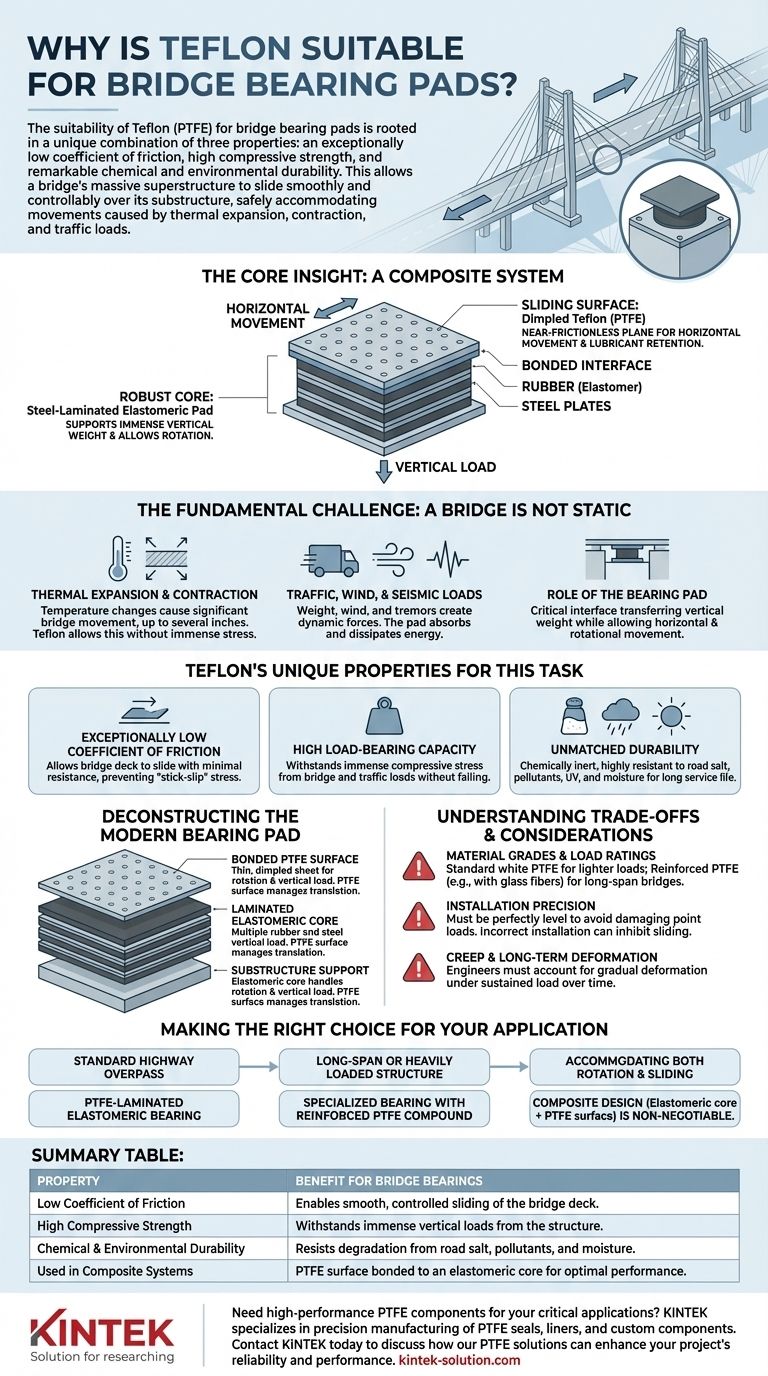

시각적 가이드
