PTFE 개스킷의 크리프 형성을 해결하려면, 크리프 저항을 위해 특별히 설계된 재료, 즉 강화 또는 변형된 PTFE 제형을 선택하는 것이 확실한 해결책입니다. 이러한 고급 개스킷은 하중 하에서 재료의 변형 경향을 물리적으로 억제하는 충전재 또는 구조적 변화를 통합하여 보다 안정적이고 신뢰할 수 있는 장기 밀봉을 보장합니다.
핵심 문제는 PTFE의 본질적인 결함이 아니라, "크리프" 또는 "냉간 유동"에 취약한 조건에서 순수, 미변형 PTFE를 잘못 적용하는 것입니다. 해결책은 시스템의 특정 작동 온도 및 압력에서 기계적으로 안정적인 충전 또는 재구성된 PTFE 개스킷을 지정하는 것입니다.
크리프란 무엇이며 왜 중요한가요?
문제를 해결하기 전에 고장 메커니즘을 이해하는 것이 중요합니다. 순수 PTFE는 모든 화학적 불활성과 낮은 마찰에도 불구하고 기계적 응용 분야에서 상당한 약점을 가지고 있습니다.
"크리프" 또는 "냉간 유동" 이해
크리프는 일정한 기계적 응력의 영향으로 고체 재료가 천천히 영구적으로 변형되는 경향입니다. 개스킷에서 이 응력은 플랜지 볼트의 클램핑 힘입니다.
개스킷을 매우 밀도가 높고 느리게 움직이는 유체라고 상상해 보십시오. 볼트 하중은 지속적으로 개스킷을 압착하며, 시간이 지남에 따라 재료는 압력에서 바깥쪽으로 "흐릅니다".
결과: 볼트 하중 손실
개스킷 재료가 크리프되어 얇아지면 플랜지 볼트의 장력이 감소합니다. 이를 볼트 토크 손실 또는 볼트 하중 손실이라고 합니다.
설치 중에 신중하게 적용한 초기 클램핑 힘은 더 이상 유지되지 않습니다. 왜냐하면 압착되던 개스킷이 효과적으로 수축했기 때문입니다.
결과: 시스템 누출
개스킷의 전체 목적은 충분한 표면 응력을 생성하여 밀봉을 유지하는 것입니다. 크리프로 인해 볼트 하중이 손실되면 이 밀봉 응력이 떨어집니다.
결국, 응력은 시스템 압력을 유지하는 데 필요한 최소값 이하로 떨어질 수 있으며, 이는 누출 및 조인트 고장으로 이어집니다.
해결책: 순수 PTFE를 넘어서
크리프를 완화하는 가장 효과적인 방법은 물리적으로 크리프에 저항하도록 설계된 개스킷 재료를 선택하는 것입니다. 여기에는 다른 재료로 강화된 PTFE를 사용하는 것이 포함됩니다.
충전재의 역할
충전된 PTFE 개스킷은 PTFE 매트릭스에 혼합된 이차 재료 또는 "충전재"의 비율을 포함합니다. 이러한 충전재 입자는 미세한 내부 골격 역할을 합니다.
이 골격은 구조적 지지대를 제공하고 PTFE 고분자 사슬이 서로 미끄러지는 것을 물리적으로 차단하여 개스킷의 크리프 저항을 극적으로 증가시킵니다.
일반적인 강화 재료
다양한 충전재는 다양한 이점을 제공하여 특정 서비스에 맞게 개스킷을 맞춤화할 수 있습니다.
- 실리카: 강산 및 일반 화학 응용 분야(불화수소산을 제외한)에 탁월합니다. 뛰어난 크리프 저항성을 제공합니다.
- 유리 미소구체: 광범위한 응용 분야에 일반적으로 사용되며, 중간 산 및 일반 화학 용도에 대한 압축 및 크리프 특성을 향상시킵니다.
- 흑연: 열전도율을 높이고 크리프를 줄여 고온 응용 분야 및 정전기 방지 요구 사항에 적합합니다.
재구성 및 확장 PTFE (ePTFE)
또 다른 고급 솔루션은 재구성된 PTFE입니다. 제조 공정은 재료 자체 내에 다방향 섬유 구조를 생성합니다.
이 내부 섬유망은 흐름에 본질적으로 저항하여 기존 충전재 없이도 낮은 볼트 하중에서도 우수한 크리프 저항성과 밀봉성을 제공합니다.
절충점 이해
고급 PTFE 재료를 선택하는 데 고려 사항이 없는 것은 아닙니다. 객관적인 분석은 관련된 절충점을 인정해야 합니다.
화학적 호환성
충전재가 크리프 문제를 해결하지만, 충전재 자체는 공정 유체에 화학적으로 내성이 있어야 합니다.
예를 들어, 기계적으로 견고한 유리 충전 개스킷은 불화수소산에 의해 빠르게 공격받고 파괴될 것입니다. 항상 PTFE 및 충전재의 호환성을 확인하십시오.
온도 및 압력 한계
모든 개스킷 재료에는 P-T (압력 x 온도) 등급이 있습니다. 크리프는 열에 의해 크게 가속됩니다.
최대 작동 온도 및 압력에 맞는 개스킷을 선택하는 것은 장기적인 크리프 저항 밀봉을 보장하기 위해 필수적입니다.
비용 대 위험
충전 및 재구성된 PTFE 개스킷은 순수 PTFE 개스킷보다 비쌉니다.
그러나 이 초기 비용은 조인트 고장, 공정 중단 시간 및 잠재적인 환경 영향과 관련된 상당한 비용 및 안전 위험과 비교하여 고려해야 합니다.
올바른 크리프 저항 개스킷을 선택하는 방법
신뢰할 수 있고 누출 없는 조인트를 보장하려면 개스킷 재료를 시스템 요구 사항에 맞게 선택하십시오.
- 주요 초점이 중간 온도에서의 일반 산업용인 경우: 유리 또는 실리카 충전 PTFE 개스킷이 일반적으로 성능과 비용의 최상의 균형을 제공합니다.
- 주요 초점이 공격적인 화학 서비스인 경우: 실리카 충전 또는 기타 화학적으로 불활성인 충전 PTFE는 누출 및 재료 분해를 방지하는 데 중요합니다.
- 주요 초점이 고온, 고압 또는 중요 서비스인 경우: 재구성된 PTFE (ePTFE) 또는 특수 흑연 충전 재료가 최고의 신뢰성과 크리프 저항성을 제공합니다.
작동 조건을 올바르게 식별하고 적절하게 강화된 PTFE 재료를 선택함으로써 순수 PTFE의 본질적인 한계를 극복하는 신뢰할 수 있고 오래 지속되는 밀봉을 설계할 수 있습니다.
요약표:
| 솔루션 유형 | 주요 재료 | 주요 이점 | 이상적인 용도 |
|---|---|---|---|
| 충전 PTFE | 실리카, 유리, 흑연 | 내부 골격이 고분자 흐름을 차단하여 크리프 저항성 증가. | 일반 산업, 화학 서비스, 고온 응용 분야. |
| 재구성 PTFE (ePTFE) | 확장 PTFE | 다방향 섬유 구조가 낮은 볼트 하중에서도 흐름에 저항. | 고온, 고압 또는 중요 서비스 응용 분야. |
개스킷 고장과 값비싼 가동 중단을 멈추십시오. 올바른 PTFE 재료는 신뢰할 수 있는 밀봉에 중요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능, 크리프 저항 PTFE 부품(맞춤형 개스킷, 씰 및 라이너 포함) 제조를 전문으로 합니다. 프로토타입부터 대량 주문에 이르는 정밀 생산 및 맞춤형 제작에 대한 당사의 전문 지식은 특정 온도, 압력 및 화학적 요구 사항에 맞게 설계된 솔루션을 보장합니다.
지금 KINTEK에 문의하여 상담을 받고 당사 전문가가 누출 없는 작동을 위한 완벽한 PTFE 재료를 선택하는 데 도움을 드리도록 하십시오.

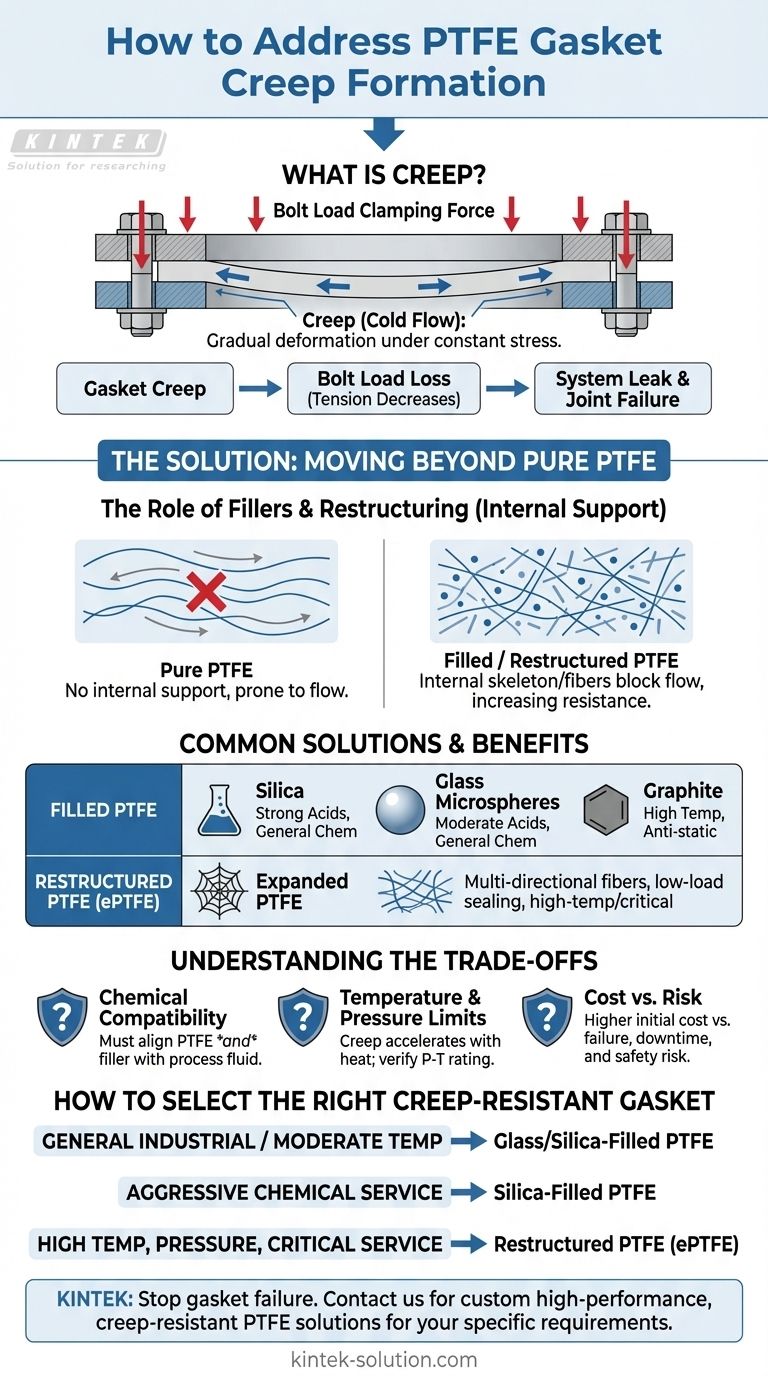

시각적 가이드
