본질적으로 첨가제와 충전재는 순수 폴리테트라플루오로에틸렌(PTFE)의 고유한 한계를 극복하는 데 사용됩니다. 순수 PTFE는 고주파 회로에 탁월한 전기적 특성을 제공하지만, 기계적으로 부드럽고 열적으로 비효율적입니다. 특정 첨가제와 충전재를 PTFE 매트릭스에 삽입함으로써 제조업체는 까다로운 응용 분야에 맞춰진 향상된 기계적, 열적 및 전기적 거동을 갖춘 특수 라미네이트를 설계할 수 있습니다.
PTFE에 충전재를 추가하는 핵심 목적은 이를 우수하지만 물리적으로 부드러운 절연체에서 견고하고 고성능인 회로 재료로 변환하는 것입니다. 이러한 첨가제를 통해 엔지니어는 근본적인 전기적 이점을 손상시키지 않으면서 강성 향상 또는 열 방출과 같은 특정 목표를 위해 PTFE 복합재를 맞춤 설정할 수 있습니다.
순수 PTFE의 과제
첨가제의 역할을 이해하려면 먼저 원자재로서 순수 PTFE의 특성을 이해해야 합니다. 이는 가치 있는 특성 조합을 가지고 있지만 인쇄 회로 기판(PCB) 제작에는 상당한 단점도 있습니다.
탁월한 전기 절연체
순수 PTFE는 매우 낮고 안정적인 유전 상수(Dk)와 극도로 낮은 손실 계수(Df)를 가집니다. 이는 고주파 신호에 거의 이상적인 절연체로, 신호 손실과 왜곡을 최소화하여 마이크로파 및 밀리미터파 응용 분야에 매우 중요합니다.
고유한 기계적 약점
PTFE의 주요 단점은 부드러움입니다. 이는 압력, 고온 또는 조립된 부품의 기계적 응력 하에서 쉽게 변형될 수 있는 매우 유연한 재료입니다. 이는 완성된 PCB의 치수 안정성과 신뢰성 문제로 이어질 수 있습니다.
낮은 열전도율
PTFE는 또한 열 절연체입니다. 이는 전력 증폭기와 같은 활성 부품에서 열을 효과적으로 방출하지 못합니다. 이는 PCB에 핫스팟을 유발하여 전자 장치의 성능과 수명을 저하시킬 수 있습니다.
첨가제가 해결책을 설계하는 방법
첨가제는 PTFE 매트릭스에 혼합되어 이러한 약점을 체계적으로 해결하는 복합 재료를 만듭니다. 이들은 일반적으로 두 가지 주요 유형, 즉 보강재와 충전재로 분류됩니다.
보강재: 구조적 백본 구축
보강재는 거의 전적으로 재료의 기계적 특성을 개선하기 위해 추가됩니다. 주요 임무는 강성과 치수 안정성을 제공하는 것입니다.
가장 일반적인 보강재는 직조 유리 또는 무작위 유리 미세 섬유입니다. 이러한 요소는 PTFE 내부에 내부 골격을 생성하여 강성을 극적으로 높이고 열적 또는 기계적 응력 하에서 변형되는 경향을 줄입니다.
충전재: 다목적 수정자
충전재는 복합재의 기계적, 열적, 심지어 전기적 거동에 영향을 미치는 훨씬 더 넓은 범위의 특성을 수정할 수 있는 미세 입자입니다.
일반적이고 매우 효과적인 충전재는 세라믹입니다. PTFE 매트릭스에 세라믹 분말을 추가하면 내마모성이 향상되고 크리프(변형)가 감소하며, 가장 중요하게는 재료의 열전도율이 크게 향상되어 열을 방출하는 데 도움이 됩니다.
충전재는 또한 재료의 유전 상수(Dk)를 매우 제어된 방식으로 의도적으로 높이는 데 사용될 수 있으며, 이는 소형화가 필요한 특정 회로 설계에 유용할 수 있습니다.
상충 관계 이해
충전된 PTFE 재료를 선택하는 것은 상충되는 요구 사항의 균형을 맞추는 작업입니다. 순수 PTFE에 유리 또는 세라믹을 추가하는 모든 첨가제는 새로운 고려 사항을 도입합니다.
전기적 순도에 미치는 영향
순수 PTFE에 재료(유리 또는 세라믹)를 추가하면 순수한 전기적 특성이 변경됩니다. 보강재와 충전재는 최종 복합재의 손실 계수(신호 손실)를 약간 증가시킬 수 있습니다. 목표는 필요한 물리적 특성을 얻으면서 전기적 손실을 최소화하는 것입니다.
기계적 안정성 대 균일성
직조 유리는 우수한 강성을 제공하지만 재료에 비균일성을 도입합니다. Dk는 직조 패턴에 대한 상대적인 방향에 따라 약간 다를 수 있습니다. 무작위 미세 섬유 또는 구형 충전재는 구조적 강성을 일부 희생하는 대신 모든 방향에서 더 등방성(균일한) 전기적 특성을 제공할 수 있습니다.
비용 및 제조 용이성
고도로 전문화된 충전재와 복잡한 복합 구조는 필연적으로 원자재 라미네이트의 비용을 증가시킵니다. 또한 표준 에폭시-유리(FR-4) 재료에 비해 특수 드릴링 및 취급 기술이 필요하므로 PCB 제조 공정에 어려움을 초래할 수 있습니다.
응용 분야에 맞는 올바른 선택
핵심은 재료의 설계된 특성을 설계의 주요 과제와 일치시키는 것입니다.
- 기계적 안정성과 강성이 주요 초점인 경우: 변형을 방지하고 치수 제어를 보장하기 위해 직조 유리 보강재가 포함된 PTFE 복합재를 선택하십시오.
- 고성능 부품의 열 관리가 주요 초점인 경우: 높은 열전도율을 제공하도록 설계된 세라믹 충전재가 포함된 재료를 선택하십시오.
- 절대적으로 가장 순수한 전기적 성능이 주요 초점인 경우: 충전재 함량이 최소화된 PTFE 라미네이트가 이상적이지만, 기계적 부드러움을 수용하도록 어셈블리를 설계해야 합니다.
이러한 첨가제와 충전재가 재료를 전문화하는 방법을 이해함으로써 귀하의 고성능 응용 분야의 요구 사항에 정확하게 맞게 설계된 PTFE 기반 라미네이트를 선택할 수 있습니다.
요약표:
| 첨가제/충전재 유형 | 주요 기능 | 주요 이점 | 일반적인 상충 관계 |
|---|---|---|---|
| 직조 유리 | 기계적 보강 | 강성, 치수 안정성 증가 | 신호 손실 약간 증가, 비등방성 Dk |
| 세라믹 분말 | 열 및 기계적 충전재 | 열전도율, 내마모성 향상 | Dk 상승 가능, 비용 증가 가능 |
| 무작위 유리 미세 섬유 | 등방성 보강 | 균일한 기계적 및 전기적 특성 제공 | 직조 유리 대비 낮은 구조적 강도 |
특정 응용 분야를 위해 설계된 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰 및 라이너에서 복잡한 실험실 기구에 이르기까지 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. 프로토타입이든 대량 주문이든, 당사의 재료 과학 전문 지식은 귀하의 PTFE 기반 솔루션이 최적의 기계적 안정성, 열 관리 및 전기적 성능을 제공하도록 보장합니다.
고성능 요구 사항에 맞게 PTFE 재료를 맞춤 설정하는 방법에 대해 논의하려면 지금 문의하십시오.

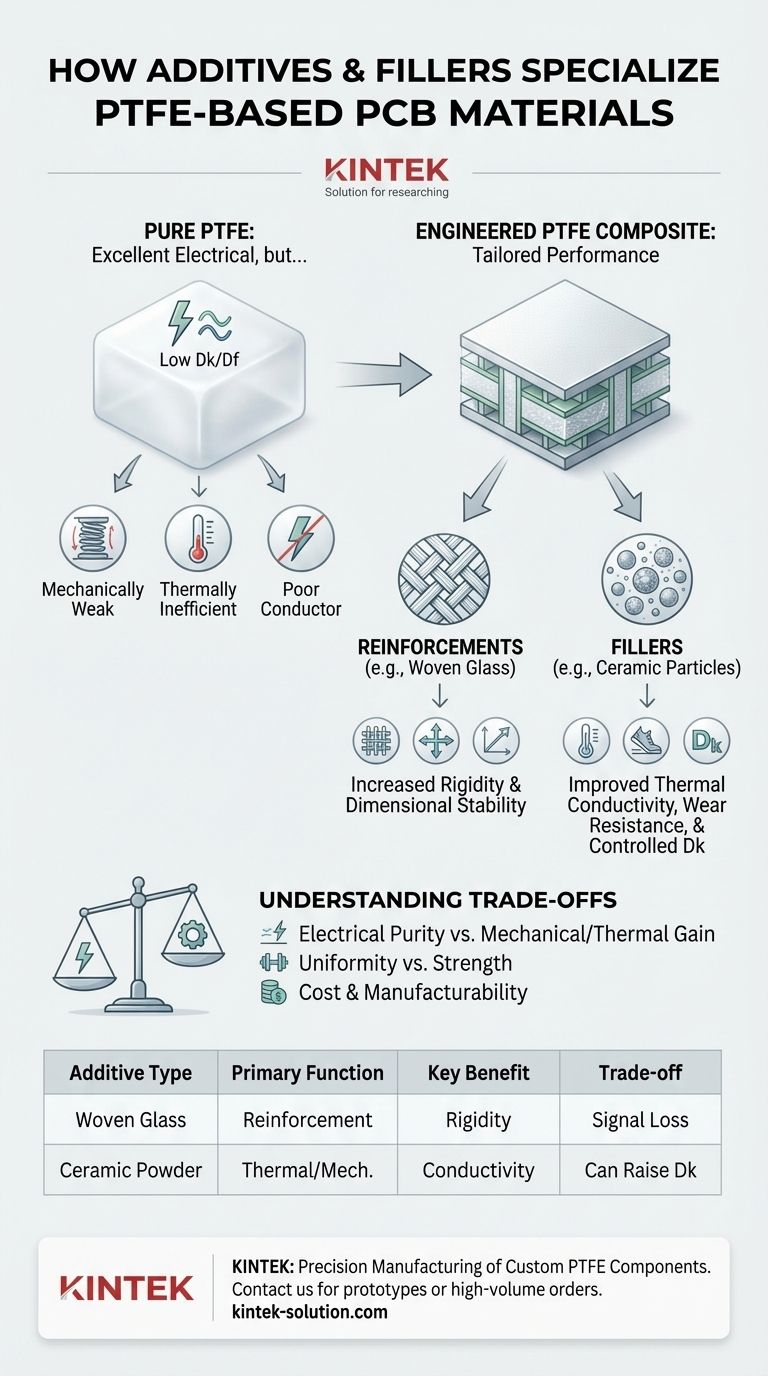

시각적 가이드
