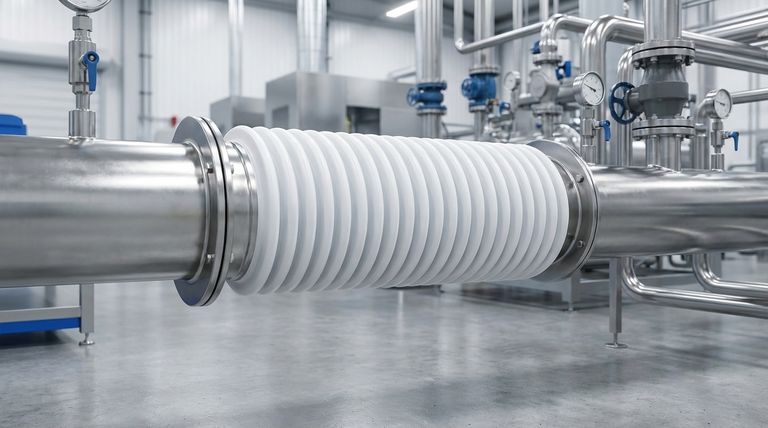

본질적으로 PTFE 팽창 벨로우즈는 단단한 시스템 내에서 유연한 다리 역할을 하여 열팽창을 관리합니다. 이는 온도 변화에 따라 팽창하거나 수축하는 파이프에서 발생하는 응력을 흡수합니다. 벨로우즈의 아코디언과 같은 디자인은 압축, 확장 및 굴곡을 가능하게 하여 열팽창으로 인한 막대한 힘이 파이프를 깨뜨리거나 연결 지점에서 누출을 일으키는 것을 방지합니다.
모든 배관 시스템의 근본적인 과제는 열팽창을 방지하는 것이 아니라 그로 인해 발생하는 움직임을 안전하게 수용하는 것입니다. PTFE 팽창 벨로우즈는 재료의 고유한 유연성과 극한의 내열성 조합을 활용하여 응력으로부터 단단한 구성 요소를 격리함으로써 이 문제를 해결합니다.
기본 원리: 움직임 흡수
PTFE 벨로우즈는 파이프라인에서 움직임이 발생하는 지점으로 설계되었습니다. 이는 안전하게 변형되어 시스템의 나머지 부분을 보호할 수 있는 유연한 요소를 의도적으로 도입합니다.
유연성의 역할
PTFE는 본질적으로 낮은 강성을 가진 폴리머입니다. 이 특성은 벨로우즈가 최소한의 힘으로 구부러지고 움직일 수 있게 하여, 그렇지 않으면 파이프와 장비로 전달될 에너지를 흡수합니다.
골판형 디자인
벨로우즈의 특징적인 아코디언 모양이 중요합니다. 이 형상은 작은 구성 요소가 길이의 상당한 변화(축 방향 움직임), 위치의 이동(측면 움직임) 또는 각도의 변화(각도 움직임)를 수용할 수 있도록 합니다.
시스템 고장 방지
유연한 조인트가 없으면 열로 인해 팽창하는 파이프는 갈 곳이 없습니다. 이는 막대한 내부 응력을 발생시켜 플랜지 균열, 파이프 뒤틀림 또는 장비 노즐 손상과 같은 치명적인 고장을 초래할 수 있습니다. 벨로우즈는 이러한 움직임을 위한 안전한 배출구를 제공합니다.
PTFE 벨로우즈의 주요 특성
PTFE의 선택은 임의적이지 않습니다. 특정 재료 특성으로 인해 까다로운 환경에서 열역학을 관리하는 데 탁월하게 적합합니다.
극한의 온도 내성
PTFE는 일반적으로 -200°C에서 260°C(-328°F에서 500°F)에 이르는 매우 넓은 온도 범위에서 효과적으로 작동할 수 있습니다. 이로 인해 극저온 응용 분야부터 제약 산업의 고온 멸균 공정에 이르기까지 모든 분야에 적합합니다.
필러를 통한 성능 향상
표준 PTFE는 기계적 특성을 개선하기 위해 수정될 수 있습니다. 유리 섬유, 탄소 또는 흑연과 같은 필러를 추가하면 치수 안정성과 열 성능이 향상되어 특정 온도 또는 압력 조건에서 벨로우즈를 더욱 견고하게 만듭니다.
상충 관계 및 한계 이해
매우 효과적이지만, PTFE 벨로우즈에는 시스템 신뢰성을 보장하기 위해 이해하고 관리해야 하는 고유한 한계가 있습니다.
크리프(Creep) 문제
PTFE의 낮은 강성과 높은 열팽창은 크리프(creep)에 취약할 수 있습니다. 크리프는 특히 높은 온도에서 일정한 부하 하에 유지될 때 서서히 점진적으로 변형되는 현상입니다.
변형 관리
고압 또는 고온 응용 분야에서 크리프를 상쇄하기 위해 PTFE 벨로우즈는 종종 보강됩니다. 방법에는 유연성을 희생하지 않으면서 외부 구조적 지지력을 제공하기 위한 금속 백킹 링 또는 전체 캡슐화가 포함됩니다.
적절한 유지보수의 필요성
신뢰성은 사전 예방적 관리에 달려 있습니다. 정기적인 유지보수 일정에는 균열, 화학적 공격 또는 변형의 징후에 대한 분기별 육안 검사이 포함되어야 합니다. 표면은 비연마성 물질로 깨끗하게 유지되어야 합니다.
시스템에 적합한 선택하기
적절한 팽창 벨로우즈를 선택하려면 해당 기능을 시스템의 특정 요구 사항과 일치시켜야 합니다.
- 극한의 온도 순환이 주요 초점인 경우: PTFE 벨로우즈는 광범위한 작동 범위로 인해 이상적인 선택이지만, 전체 온도 변동에 대한 정격을 확인해야 합니다.
- 공격적인 화학 물질 처리가 주요 초점인 경우: PTFE의 화학적 불활성은 부식성 매체와의 접촉으로 인해 벨로우즈가 열화되지 않도록 보장하는 큰 이점입니다.
- 고압 서비스가 주요 초점인 경우: 지속적인 부하 하에서 변형 및 크리프를 방지하기 위해 외부 백킹 링 또는 캡슐화가 있는 보강된 벨로우즈를 선택하십시오.
- 시스템 수명이 주요 초점인 경우: 잠재적인 문제를 고장으로 이어지기 전에 식별하고 해결하기 위해 엄격한 분기별 검사 및 유지보수 일정을 구현하십시오.
강점과 한계를 모두 이해함으로써 PTFE 팽창 벨로우즈를 효과적으로 활용하여 중요한 배관 시스템의 무결성과 안전을 보장할 수 있습니다.
요약표:
| 주요 특성 | 열팽창 관리에 대한 이점 |
|---|---|
| 유연한 골판형 디자인 | 온도 변화로 인한 축 방향, 측면 및 각도 움직임을 흡수합니다. |
| 극한의 온도 범위(-200°C ~ 260°C) | 극저온 공정부터 고열 공정까지 심한 열 순환을 견딥니다. |
| 화학적 불활성 | 공격적인 매체로부터의 부식을 방지하여 무결성을 유지합니다. |
| 보강 옵션 | 백킹 링 또는 캡슐화는 고압/고온 응용 분야에서 크리프에 대처합니다. |
KINTEK의 고성능 PTFE 팽창 벨로우즈로 배관 시스템의 무결성을 보장하십시오.
반도체, 제약, 실험실 또는 산업 분야에 관계없이 당사의 벨로우즈는 열팽창을 관리하고, 응력을 흡수하며, 비용이 많이 드는 고장을 방지하도록 정밀하게 설계되었습니다. 당사는 프로토타입부터 대량 주문까지 정확한 사양을 충족하기 위한 맞춤 제작을 제공합니다.
지금 KINTEK에 문의하여 상담을 받고 당사 전문가가 귀하의 온도, 압력 및 화학적 요구 사항에 맞는 완벽한 벨로우즈를 선택하도록 도와드리겠습니다.

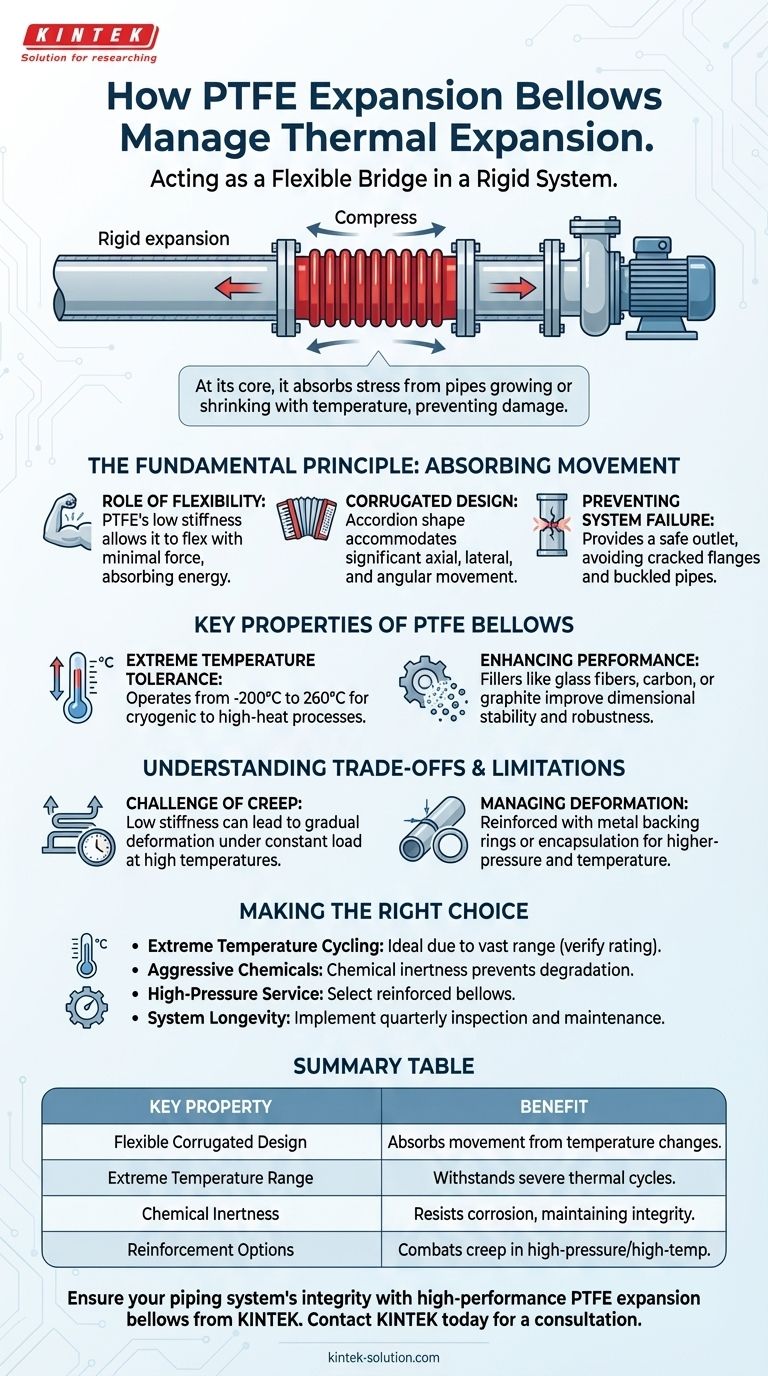

시각적 가이드
