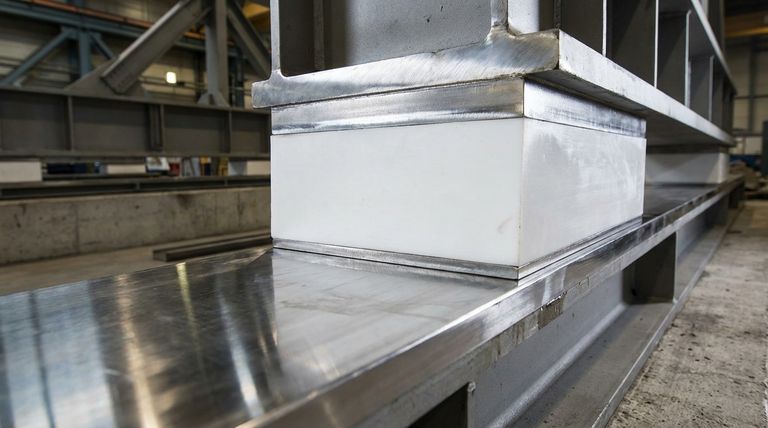

가장 기본적인 수준에서, PTFE 슬라이딩 베어링은 폴리테트라플루오로에틸렌(PTFE) 표면과 연마된 스테인리스 스틸 플레이트 사이의 극도로 낮은 마찰을 활용하여 작동합니다. 이 간단한 메커니즘을 통해 연결된 두 구조 요소가 최소한의 저항으로 서로 미끄러지면서 동시에 엄청난 수직 하중을 지지할 수 있습니다.
PTFE 슬라이딩 베어링은 근본적인 구조적 문제, 즉 엄청난 수직 무게를 지지하면서 제어된 수평 이동을 허용하는 방법을 해결하기 위해 설계된 엔지니어링 솔루션입니다. 이는 PTFE의 높은 압축 강도와 연마된 강철에 대한 고유하게 낮은 마찰 계수를 결합하여 이를 달성합니다.
PTFE 슬라이딩 베어링의 구조
이 베어링이 어떻게 기능하는지 이해하려면 핵심 구성 요소를 살펴보는 것이 중요합니다. 디자인은 우아하게 단순하지만 매우 효과적입니다.
핵심 슬라이딩 쌍
베어링의 핵심은 두 재료, 즉 PTFE와 연마된 스테인리스 스틸 사이의 접점입니다.
종종 기계적 특성을 향상시키기 위해 충전재로 보강된 PTFE 시트가 강철 지지판에 접착됩니다. 이 PTFE 표면은 반대쪽 구조 부재에 용접된 고도로 연마된 스테인리스 스틸 플레이트와 미끄러집니다.
PTFE는 알려진 모든 고체 중에서 가장 낮은 마찰 계수를 가지며, 이 값은 하중이 증가함에 따라 실제로 감소하므로 중장비 응용 분야에 이상적입니다.
구조 지지판
PTFE 및 스테인리스 스틸 층은 견고한 강철 플레이트에 접착되거나 용접됩니다. 이 플레이트는 베어링 표면에 구조 하중을 분산시키고 베어링을 더 큰 구조물에 연결하는 수단을 제공합니다.
엘라스토머를 사용한 회전 수용
약간의 회전 또는 각도 정렬 불량이 예상되는 응용 분야의 경우, 엘라스토머 패드(네오프렌 또는 실리콘 등)가 베어링 어셈블리에 통합되는 경우가 많습니다. 이 유연한 층은 단단한 PTFE가 처리할 수 없는 작은 회전력을 흡수하기 위해 변형될 수 있습니다.
주요 설계 매개변수 및 관리 방법
제조업체는 고객이 제공한 특정 매개변수를 기반으로 PTFE 베어링을 설계합니다. 각 매개변수는 베어링 구성의 다른 측면을 결정합니다.
수직 하중 지지
이것은 베어링의 주요 하중 지지 기능입니다. 설계는 PTFE 플레이트의 면적과 네오프렌과 같은 재료의 두 배에 달할 수 있는 뛰어난 압축 강도에 중점을 둡니다.
순수 PTFE는 최대 40 MPa(약 5800 psi)의 압력을 처리할 수 있지만, 엔지니어는 일반적으로 장기적인 신뢰성을 보장하기 위해 15-20 MPa의 작동 압력으로 설계하여 50-60%의 안전 계수를 적용합니다.
병진 운동 수용
수평 이동(병진 운동)을 허용하는 것은 슬라이딩 베어링을 사용하는 핵심 이유입니다. 낮은 마찰 접점은 열팽창, 재료 크리프 또는 기타 동적 힘으로 인해 발생하는 종방향 및 횡방향 이동을 가능하게 합니다.
상충 관계 및 한계 이해
PTFE 슬라이딩 베어링은 매우 효과적이지만, 설계에서 다루어야 할 특정 한계가 있습니다. 객관성을 유지하려면 단독으로는 할 수 없는 일을 인정해야 합니다.
인장력(들어 올림) 처리 능력 부족
표준 슬라이딩 베어링은 압축만을 위해 설계되었습니다. 다리나 지붕에 가해지는 강풍과 같은 들어 올림 힘에 저항하는 고유한 능력이 없습니다.
들어 올림이 발생하면 슬라이딩 플레이트가 분리되어 베어링의 정렬 불량 또는 완전한 이탈이 발생할 수 있습니다.
들어 올림에 대한 해결책
들어 올림에 대처하기 위해 베어링은 기계적으로 고정되어야 합니다. 이는 일반적으로 브래킷 또는 T자형 핀을 사용하여 달성됩니다.
이러한 스테인리스 스틸 핀은 인장 하중을 처리할 만큼 충분히 강하며, 슬롯의 틈새는 구속을 손상시키지 않으면서 자유로운 병진 이동을 허용하도록 설계되었습니다.
제한된 회전 용량
표준 PTFE 베어링은 상당한 회전을 위해 설계되지 않았습니다. 얇은 엘라스토머 패드가 1도 미만의 각도를 처리할 수 있지만, 높은 회전 조인트에 대한 해결책은 아닙니다.
더 많은 회전을 흡수하기 위해 너무 두꺼운 엘라스토머를 사용하면 안정성 문제가 발생할 수 있습니다. 높은 회전 요구 사항의 경우 구형 베어링이 종종 더 적절한 기술적 선택입니다.
응용 분야에 맞는 올바른 선택
올바른 베어링 구성을 선택하는 것은 구조물이 관리해야 하는 특정 힘에 전적으로 달려 있습니다.
- 높은 수직 하중과 단순한 수평 이동에 중점을 두는 경우: 표준 PTFE 대 강철 베어링이 가장 직접적이고 비용 효율적인 솔루션입니다.
- 설계에 약간의 회전 또는 정렬 불량이 포함된 경우: 이러한 회전력을 흡수하기 위해 네오프렌과 같은 엘라스토머 층을 통합하는 베어링을 지정하십시오.
- 구조물이 바람이나 기계로 인한 들어 올림 힘에 노출되는 경우: 이탈을 방지하기 위해 T자형 핀 또는 브래킷과 같은 기계적 구속 장치가 설계에 포함되어 있는지 확인하십시오.
이러한 핵심 원리를 이해하면 구조적 요구 사항에 정확히 맞는 베어링 솔루션을 자신 있게 지정할 수 있습니다.
요약표:
| 기능 | 핵심 구성 요소 | 작동 방식 |
|---|---|---|
| 수직 하중 지지 | PTFE 시트 | 높은 압축 강도(최대 40 MPa)로 엄청난 무게를 지지합니다. |
| 수평 이동 허용 | 연마된 스테인리스 스틸 플레이트 | PTFE와의 낮은 마찰 계수로 부드러운 슬라이딩을 가능하게 합니다. |
| 회전 수용 | 엘라스토머 패드(예: 네오프렌) | 유연한 층이 약간의 회전력을 흡수합니다. |
| 들어 올림 힘 저항 | 기계적 구속 장치(예: 핀) | 인장 하중 시 베어링 분리를 방지합니다. |
프로젝트에 맞는 맞춤형 PTFE 슬라이딩 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 슬라이딩 베어링을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 프로토타입이 필요하든 대량 주문이 필요하든 당사의 전문 지식은 귀사의 베어링이 특정 하중, 이동 및 환경 요구 사항을 처리하도록 엔지니어링되었음을 보장합니다.
지금 문의하여 귀하의 응용 분야에 대해 논의하고 우수한 성능과 신뢰성을 제공하는 솔루션을 받으십시오.

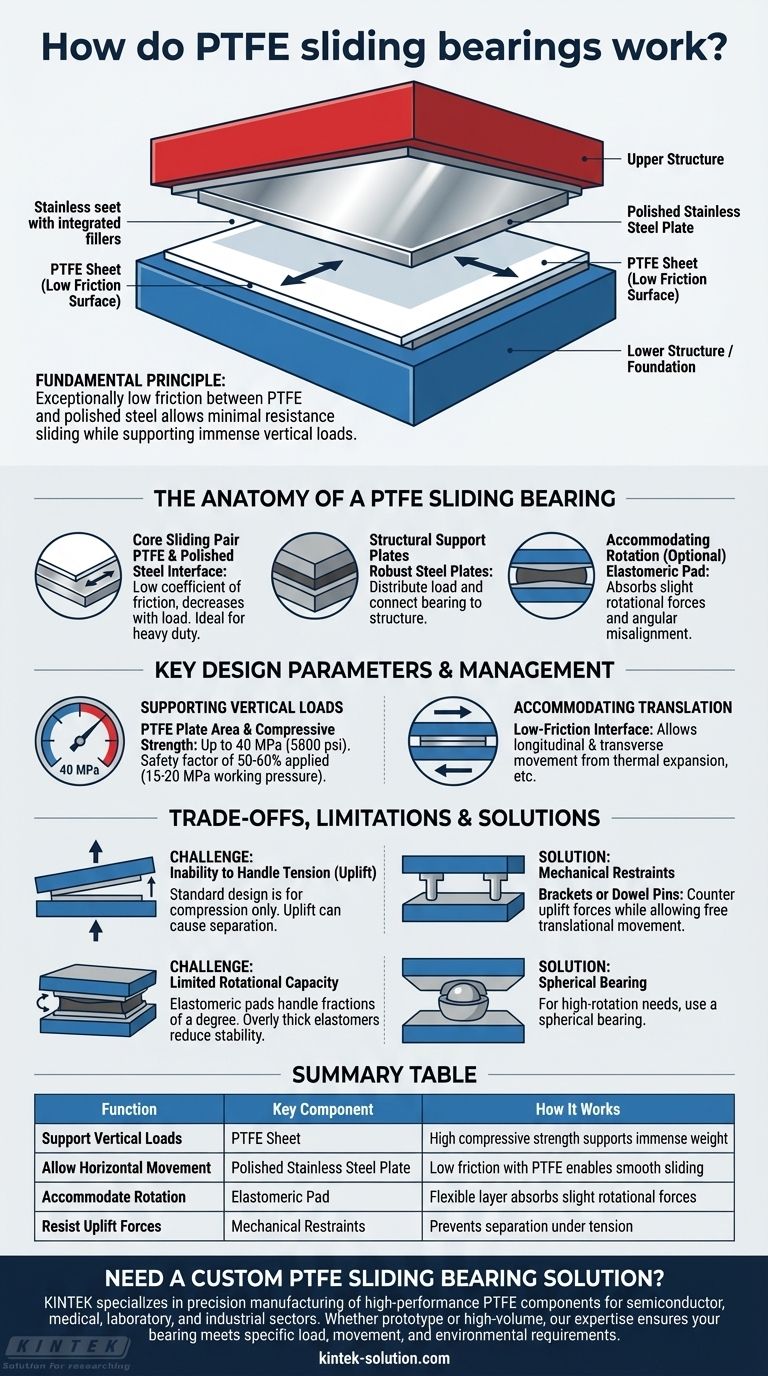

시각적 가이드
