간단히 말해, 이들은 탁월한 성능을 발휘합니다. PTFE 스프링 장입 씰은 이온화 방사선, 고압 사이클링 및 광범위한 온도 변화를 포함하여 방위 및 핵 환경의 특징인 극한 조건에서 기계적 무결성과 씰링력을 유지하도록 특별히 설계되었습니다. 이들의 고유한 설계는 실패가 선택 사항이 아닌 중요 시스템을 위한 기본 선택이 되도록 합니다.
성공의 핵심 이유는 간단하면서도 강력한 설계 시너지에 있습니다. 내구성이 뛰어난 금속 스프링이 지속적인 기계적 압력을 제공하여 화학적으로 불활성이며 마찰이 적은 PTFE 재킷을 씰링 표면에 밀착시킵니다. 이 조합은 PTFE의 자연적인 한계를 극복하고 마모, 압력 변화 및 온도 변동에 능동적으로 대응하는 매우 안정적인 씰을 생성합니다.
핵심 설계: 스프링 장입이 중요한 이유
이러한 씰의 성능을 이해하려면 두 가지 주요 구성 요소가 어떻게 함께 작동하여 부품의 합보다 훨씬 뛰어난 시스템을 만드는지 먼저 이해해야 합니다.
PTFE 재킷의 역할
외부 씰 재료인 폴리테트라플루오로에틸렌(PTFE)은 주요 장벽입니다. 이는 뛰어난 고유 특성으로 인해 선택됩니다.
이는 보편적인 화학적 호환성을 제공하여 공격적인 유체 및 기체에 불활성입니다. 또한 마찰 계수가 매우 낮으며 극저온(-425°F)에서 고열(575°F) 조건에 이르는 광범위한 온도 범위에서 작동할 수 있습니다.
금속 스프링의 기능
내부 스프링은 "장입 장치"이며 씰 신뢰성의 핵심입니다. 이는 PTFE 재킷 립에 지속적이고 살아있는 기계적 힘을 제공합니다.
이는 시스템에 압력이 가해지지 않을 때에도 맞닿는 하드웨어에 대해 일관되고 단단한 씰을 보장합니다. 열팽창 또는 수축으로 인한 모든 치수 변화에 능동적으로 대응합니다.
재료적 한계 극복
표준 PTFE 씰은 콜드 플로우(일종의 재료 크리프) 및 압축 영구 변형(재료가 "기억" 및 원래 모양으로 복원되는 능력 상실)에 취약할 수 있습니다.
내부 스프링은 이러한 약점을 완전히 완화합니다. 이는 씰의 영구적인 기억 장치 역할을 하여 재료 이완, 마모 또는 노화 관련 취성 여부에 관계없이 PTFE 재킷이 지속적인 접촉 및 씰링력을 유지하도록 보장합니다.
중요 환경에서의 주요 성능 능력
스프링과 PTFE 재킷의 조합은 방위 및 핵 응용 분야에 필수적인 특정 기능을 제공합니다.
이온화 방사선에 대한 저항성
원자로 제어 장치에서 방사선 차폐 인클로저에 이르기까지 핵 환경에서 재료는 방사선으로 인한 열화를 방지해야 합니다. PTFE 스프링 장입 씰은 이러한 고방사선 분야에서 장기간 사용 기간 동안 구조적 및 기계적 무결성을 유지합니다.
고압 조건에서의 성능
이러한 씰은 일부 설계가 30,000 PSI 이상으로 정격화되어 극한의 압력 차이를 처리하도록 설계되었습니다. 스프링은 저압에서 기준 씰을 보장하며, 시스템 압력 자체는 씰에 작용하여 씰링력을 증가시켜 매우 효과적이고 반응성이 뛰어난 시스템을 만듭니다.
극한의 온도 내성
이러한 씰의 작동 범위는 예외적으로 넓습니다. 이들은 -425°F의 극저온 응용 분야와 최대 575°F의 고온 서비스에서 유연성과 씰링력을 유지하므로 급격하고 심각한 열 사이클링을 겪는 시스템에 이상적입니다.
장기 신뢰성 및 내구성
시간이 지남에 따라 경화되고 실패할 수 있는 기존의 탄성체 씰과 달리, 스프링 장입 설계는 영구적인 탄성을 제공합니다. 이러한 노화 및 압축 영구 변형에 대한 면역성은 높은 사이클 속도와 반복적인 설치를 허용하여 장비 수명 동안 예측 가능한 성능을 보장합니다.
상충 관계 이해
매우 효과적이지만, 이러한 씰을 지정하려면 특정 엔지니어링 맥락을 인정해야 합니다. 주의 깊은 고려 없이는 단순한 씰에 대한 보편적인 직접 교체품이 아닙니다.
더 높은 초기 비용
이들은 고성능 응용 분야를 위해 설계된 고급 다중 구성 요소 씰입니다. 제조 복잡성과 재료 비용은 표준 O-링 또는 단순한 탄성체 씰보다 본질적으로 더 높습니다.
맞닿는 표면 요구 사항
최적의 성능을 달성하고 누출을 방지하려면 하드웨어 맞닿는 표면이 고품질 마감을 가져야 합니다. 스프링의 지속적인 힘은 재료 호환성과 표면 경도가 올바르게 지정되지 않은 경우 더 부드러운 맞닿는 표면에 마모를 가속화할 수 있습니다.
설치 민감도
내구성이 있지만 올바른 설치가 중요합니다. 조립 중 PTFE 재킷을 긁거나 스프링을 손상시키지 않도록 주의해야 합니다. 이는 씰링 인터페이스의 무결성을 손상시킬 수 있습니다.
귀하의 응용 분야에 적합한 선택
올바른 씰 구성을 선택하는 것은 시스템의 특정 요구 사항에 전적으로 달려 있습니다.
- 원자로에서 신뢰성이 주요 초점인 경우: 장기간의 방사선 노출 및 열 안정성에 대해 특별히 테스트 및 정격화된 재료를 가진 씰을 우선시하십시오.
- 고압 미사일 시스템의 성능이 주요 초점인 경우: 급격한 압력 사이클링 및 극한의 온도 충격을 견딜 수 있는 견고한 스프링 장입 장치 및 재킷 프로파일을 갖춘 설계를 지정하십시오.
- 동적이고 높은 사이클 응용 분야가 주요 초점인 경우: 씰과 하드웨어 모두의 마모를 최소화하기 위해 일관된 씰링력을 제공하는 저마찰 PTFE 블렌드 및 스프링 설계에 중점을 두십시오.
궁극적으로 스프링 장입 PTFE 씰을 활용하는 것은 처음부터 중요 시스템에 신뢰성을 엔지니어링하는 결정입니다.
요약표:
| 능력 | 성능 이점 |
|---|---|
| 방사선 저항성 | 고방사선 분야(예: 원자로 제어 장치)에서 구조적 무결성 유지. |
| 고압 처리 | 극한의 압력(30,000 PSI 초과)에 정격화되며, 시스템 압력에 따라 씰링력이 증가함. |
| 극한의 온도 내성 | 극저온(-425°F)에서 고열(575°F) 조건에서 작동. |
| 장기 신뢰성 | 스프링이 영구적인 탄성을 제공하여 노화 및 압축 영구 변형에 면역되어 긴 서비스 수명 보장. |
귀하의 중요 시스템에 타협 없는 신뢰성을 엔지니어링하십시오
실패가 선택 사항이 아닐 때, 구성 요소의 정밀도와 성능이 가장 중요합니다. KINTEK은 반도체, 의료, 실험실, 산업 및 방위 분야의 가장 까다로운 응용 분야를 위한 맞춤형 스프링 장입 씰을 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다.
우리는 정밀 생산을 우선시하며 프로토타입에서 대량 주문까지 맞춤 제작을 제공하여 귀하의 씰이 극한 환경에 필요한 정확한 사양을 충족하도록 보장합니다.
오늘 KINTEK에 문의하여 프로젝트 요구 사항에 대해 논의하고 당사의 전문 지식이 귀하의 중요 시스템의 안전성과 신뢰성을 어떻게 향상시킬 수 있는지 알아보십시오.

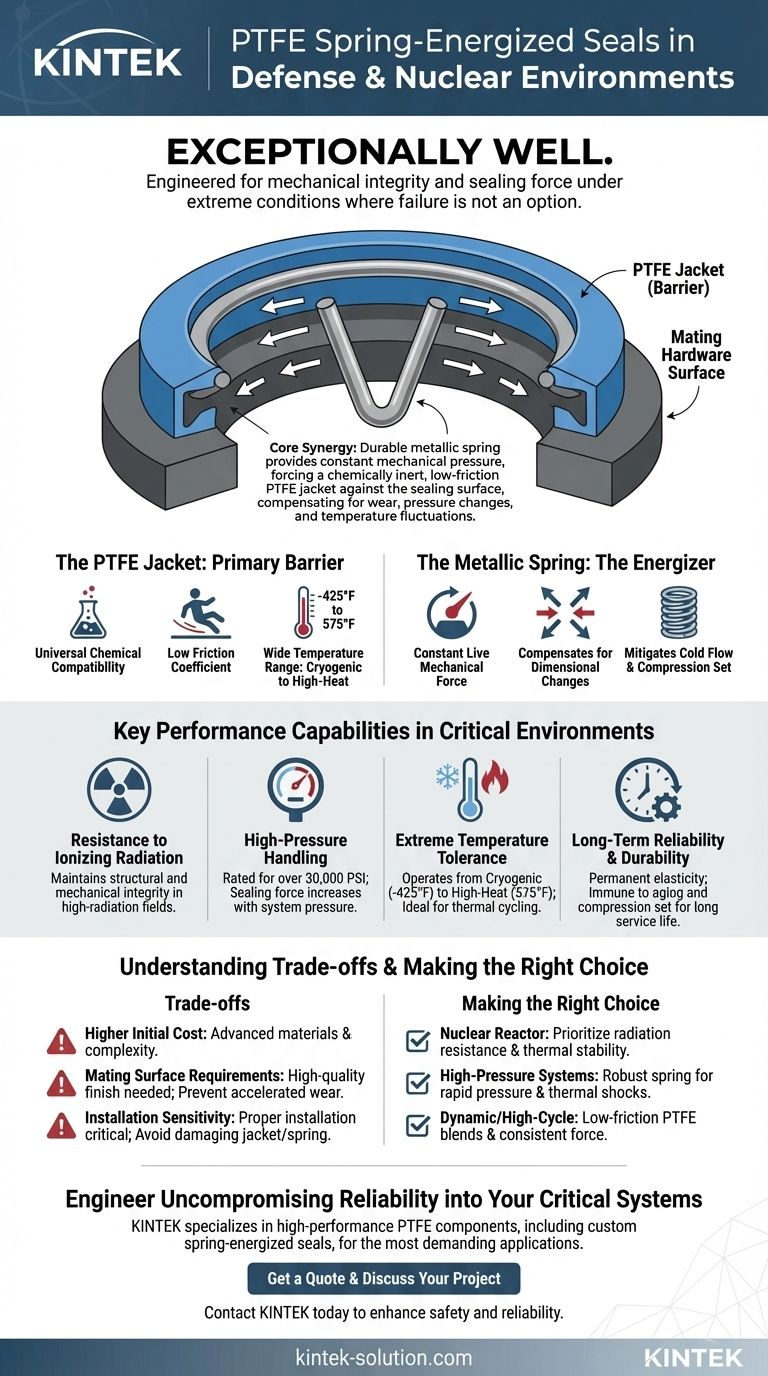

시각적 가이드
