본질적으로 EN 13555는 테스트 표준입니다. 개스킷 성능에 대한 공통 언어를 제공합니다. 이를 통해 요구되는 밀착 응력, 최대 압력 허용 오차, 특정 조건에서의 정량화 가능한 누출률과 같은 중요한 요소에 대한 객관적이고 경험적인 데이터를 사용하여 다양한 PTFE 개스킷을 직접 비교할 수 있습니다.
이 표준은 개스킷 선택을 일반적인 재료 특성을 기반으로 하는 프로세스에서 정확한 엔지니어링 결정으로 전환합니다. 재료의 거동에 대한 가정을 실제 데이터로 대체하여 특정 개스킷이 실제 플랜지 어셈블리에서 어떻게 작동할지 예측할 수 있습니다.
데이터시트를 넘어: EN 13555가 중요한 이유
기존 데이터시트는 종종 "우수한 내화학성" 또는 "높은 압축성"과 같은 모호한 특성을 제공합니다. EN 13555는 볼트 체결 플랜지 조인트의 성능과 직접적으로 관련된 특정 테스트 파생 매개변수를 제공합니다.
Qmax: 파쇄점 이해
Qmax는 개스킷이 파쇄되거나 무결성이 심각하게 손상되기 전에 주어진 온도에서 견딜 수 있는 최대 표면 압력을 나타냅니다.
이것이 귀하의 상한 작동 한계입니다. 이 값을 초과하면 개스킷의 기계적 고장과 치명적인 밀봉 손실로 이어질 수 있습니다.
Qmin(L): 밀봉을 달성하기 위한 최소 응력
Qmin(L)은 특정 누출 등급(L)을 달성하기 위해 조립 중(상온에서) 필요한 최소 개스킷 응력입니다.
이 매개변수는 플랜지와 볼트 체결이 개스킷을 효과적으로 밀봉하는 데 충분한 하중을 생성할 수 있는지 여부를 이해하는 데 중요합니다. 팽창 PTFE와 같이 Qmin이 낮은 재료는 순응성이 더 뛰어나 완벽하지 않은 플랜지 표면이나 볼트 하중이 제한된 어셈블리에서도 효과적으로 밀봉할 수 있습니다.
Qsmin(L): 밀봉을 유지하기 위한 최소 응력
Qsmin(L)은 동일한 누출 등급(L)을 유지하기 위해 작동 중(서비스 온도에서) 필요한 최소 개스킷 응력을 정의합니다.
이것은 장기적인 신뢰성에 있어 가장 중요한 매개변수라고 할 수 있습니다. 이는 개스킷의 크리프 및 이완 저항을 직접적으로 반영합니다. Qmin과 Qsmin 사이의 상당한 차이는 재료가 하중과 온도에서 상당한 밀봉 응력을 잃어 향후 누출 위험을 증가시킨다는 것을 나타냅니다.
누출률(L): 밀봉성 정량화
누출률은 밀봉 성능의 실질적인 측정값(예: ml/min)을 제공합니다. 이 표준은 여러 누출 등급(L0.1, L0.01 등)을 정의합니다.
이를 통해 물을 다루든 휘발성이 높고 위험한 가스를 다루든 귀하의 응용 분야의 특정 격리 요구 사항을 충족하는 개스킷을 선택할 수 있습니다.
EN 13555가 재료 차이를 드러내는 방법
표준 스카이프 PTFE 개스킷과 팽창 PTFE(ePTFE) 개스킷 시트의 비교를 고려해 보십시오.
압축성의 장점
ePTFE 개스킷의 우수한 압축성은 더 낮은 Qmin(L) 값으로 반영됩니다. 이는 플랜지 불완전성에 순응하고 초기 효과적인 밀봉을 생성하는 데 더 적은 볼트 하중이 필요하다는 것을 증명합니다.
크리프 저항의 영향
ePTFE의 우수한 크리프 저항성은 더 낮은 Qsmin(L) 값으로 이어집니다. 이는 특히 고온에서 시간이 지남에 따라 밀봉 응력을 유지하는 능력을 보여주며, 더 안정적이고 장기적인 조인트를 보장합니다.
개스킷 비교의 일반적인 함정
이 데이터를 신뢰하려면 오해를 피하기 위해 그 맥락을 이해해야 합니다.
단일 매개변수에 집중
Qmax가 매우 높은 개스킷이 반드시 더 좋은 것은 아닙니다. 어셈블리가 밀봉하는 데 필요한 Qmin을 생성할 수 없다면 높은 압력 허용 오차는 무의미합니다. 개스킷 선택에는 모든 매개변수에 대한 전체적인 관점이 필요합니다.
응용 분야별 조건 무시
EN 13555 데이터는 통제된 실험실 조건에서 생성됩니다. 항상 테스트 데이터(특히 온도)를 밀봉되는 매체 및 플랜지 상태를 포함한 실제 작동 조건과 비교해야 합니다.
누출 등급 오해
가능한 한 가장 엄격한 누출 등급(예: L0.001)을 목표로 하는 것이 항상 필요한 것은 아니며, 극도로 높고 잠재적으로 손상될 수 있는 볼트 하중을 요구할 수 있습니다. 서비스 유체에 적절하고 안전한 누출 등급을 선택해야 합니다.
귀하의 응용 분야에 적합한 선택
EN 13555 매개변수를 사용하여 개스킷의 성능을 주요 작동 목표에 맞추십시오.
- 취약한 장비(예: 유리 라이닝 강철) 또는 오래되고 불완전한 플랜지에 밀봉하는 것이 주요 초점인 경우: 가장 낮은 Qmin(L) 값을 가진 개스킷을 우선시하십시오. 이는 순응하고 밀봉하는 데 최소한의 응력이 필요하다는 것을 나타냅니다.
- 중요하거나 고온 응용 분야에서 장기적인 신뢰성이 주요 초점인 경우: 서비스 온도에서 Qsmin(L) 값을 면밀히 조사하여 개스킷이 크리프에 저항하고 밀봉을 유지하는지 확인하십시오.
- 위험한 매체의 최대 안전 및 격리가 주요 초점인 경우: 필요한 엄격한 누출 등급(L)을 달성하는 것으로 입증된 개스킷을 선택하고 어셈블리가 해당 Qsmin(L) 응력을 생성하고 유지할 수 있는지 확인하십시오.
궁극적으로 EN 13555는 볼트 체결 플랜지 연결의 안전과 신뢰성을 보장하는 정보에 입각한 데이터 기반 결정을 내릴 수 있도록 지원합니다.
요약 표:
| EN 13555 매개변수 | 측정 대상 | 중요한 이유 |
|---|---|---|
| Qmax | 파쇄 전 최대 표면 압력 | 압력에 대한 상한 작동 한계를 정의합니다. |
| Qmin(L) | 밀봉을 달성하기 위한 최소 조립 응력 | 볼트 체결이 초기 밀봉을 생성할 수 있는지 여부를 결정합니다. |
| Qsmin(L) | 밀봉을 유지하기 위한 최소 작동 응력 | 장기적인 크리프 저항 및 신뢰성을 평가하는 데 중요합니다. |
| 누출률(L) | 정량화 가능한 누출률(예: ml/min) | 특정 격리 요구 사항에 따라 선택할 수 있습니다. |
추측을 멈추고 자신감을 가지고 밀봉을 설계하십시오.
EN 13555의 객관적인 데이터는 KINTEK이 고성능 PTFE 부품을 설계하고 제조하는 데 사용하는 정확한 정보입니다. 반도체, 의료, 실험실 또는 산업 분야를 위한 표준 밀봉재 또는 맞춤형 개스킷이 필요하든, 당사의 정밀 생산은 귀하의 플랜지가 안전하고 신뢰할 수 있도록 보장합니다.
귀하의 특정 Qmin, Qsmin 및 누출 등급 요구 사항에 맞는 올바른 PTFE 솔루션을 제공해 드리겠습니다.
지금 KINTEK에 문의하여 프로젝트를 논의하고 견적을 요청하십시오.

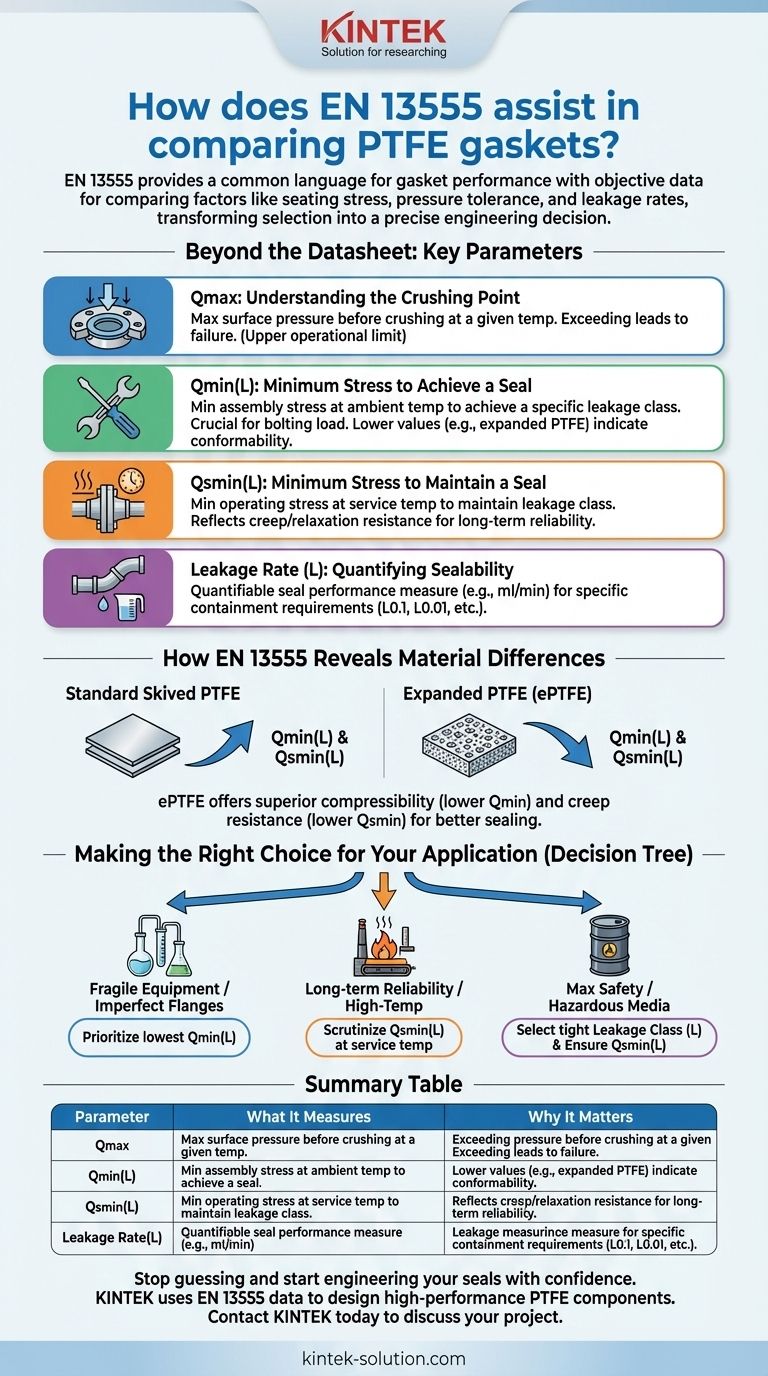

시각적 가이드
