Ptfe는 전기 절연체로서 어떻게 작동하나요? 탁월한 신호 무결성 및 고전압 신뢰성

PTFE는 탁월한 전기 절연체입니다. 까다로운 응용 분야에서 신뢰성을 보장하는 고유한 특성 조합으로 가치가 높습니다. 그 성능은 높은 유전 강도, 매우 낮은 유전 상수, 그리고 넓은 온도 및 주파수 범위에서 이러한 특성을 유지하는 능력에서 비롯됩니다.

PTFE가 절연체로서 뛰어난 핵심 이유는 단순히 전류를 차단하는 능력뿐만 아니라, 특히 다른 재료가 실패하는 고주파 및 고전압 시나리오에서 최소한의 신호 왜곡이나 에너지 손실로 이를 수행하는 능력 때문입니다.

PTFE의 전기 성능을 정의하는 핵심 특성

PTFE가 왜 그렇게 효과적인지 이해하려면 세 가지 특정 전기적 특성을 살펴보아야 합니다. 이러한 특성들은 함께 작동하여 구성 요소를 보호하고 신호 무결성을 보장하며 안전을 유지합니다.

높은 유전 강도

유전 강도는 재료가 파괴되어 전기를 전도하지 않고 강한 전기장을 견딜 수 있는 능력을 측정합니다.

PTFE는 매우 높은 유전 강도를 가지며, 종종 30 kV/mm를 초과합니다. 이는 높은 전압에 저항하여 위험한 전기 아크 및 단락을 방지할 수 있음을 의미하며, 이는 전선 및 케이블 코팅에 매우 중요합니다.

낮은 유전 상수

유전 상수는 재료가 전기장에 노출될 때 저장할 수 있는 전기 에너지의 양을 나타냅니다.

2.1의 낮은 유전 상수를 가진 PTFE는 에너지를 거의 저장하지 않습니다. 이는 인쇄 회로 기판(PCB) 및 동축 케이블과 같은 고주파 응용 분야에서 중요한 이점인데, 신호 왜곡을 최소화하고 깨끗하고 효율적인 전송을 보장하기 때문입니다.

최소한의 에너지 손실 (낮은 손실 계수)

손실 계수는 교류 전기장이 가해질 때 절연 재료 내부에서 열로 손실되는 에너지의 양을 정량화합니다.

PTFE는 극도로 낮은 손실 계수(약 0.0002–0.0004)를 가집니다. 이는 에너지가 거의 낭비되지 않음을 의미하며, 열 축적 및 에너지 손실을 최소화하는 것이 가장 중요한 고주파 회로에 매우 효율적입니다.

PTFE는 전기 절연체로서 어떻게 작동하나요? 탁월한 신호 무결성 및 고전압 신뢰성

성능이 일관되게 유지되는 이유

핵심 전기적 특성 외에도 PTFE의 신뢰성은 까다로운 작동 조건에서의 안정성에서 비롯됩니다.

넓은 온도 범위에서의 안정성

많은 절연체는 고온 또는 저온에서 성능이 크게 저하됩니다.

그러나 PTFE는 매우 넓은 온도 범위에서 탁월한 절연 특성을 유지하여 가혹한 환경에서 작동하는 전자 장치에서 일관되고 예측 가능한 성능을 보장합니다.

습기에 대한 저항성

습기는 절연체 표면에 전도성 경로를 생성하여 고장을 유발할 수 있습니다.

PTFE의 화학 구조는 자연적으로 소수성이어서 물을 밀어냅니다. 이 특성은 추가적인 보호층을 제공하여 습기가 전기 부품의 절연을 손상시키는 것을 방지합니다.

절충점 이해하기

전기적 특성이 최고 수준이지만, 모든 상황에 완벽한 재료는 없습니다. 완전한 기술 평가는 실제적인 한계를 고려해야 합니다.

기계적 특성

PTFE는 비교적 부드러운 재료이며 지속적인 기계적 하중 하에서 "크리프" 또는 냉간 흐름에 취약할 수 있습니다. 높은 내마모성 또는 구조적 강성이 요구되는 응용 분야에서는 보강이 필요하거나 대체 재료가 더 적합할 수 있습니다.

비용 및 가공

PVC 또는 폴리에틸렌과 같은 일반적인 절연체에 비해 PTFE는 일반적으로 더 비싸고 가공 및 제조가 더 복잡할 수 있습니다. 그 사용은 일반적으로 고유한 전기적 및 열적 이점이 더 높은 비용을 상회하는 고성능 응용 분야에서 정당화됩니다.

이를 프로젝트에 적용하는 방법

절연체 선택은 전적으로 특정 엔지니어링 목표에 따라 달라집니다.

주요 초점이 고주파 신호 무결성(예: 동축 케이블, PCB)인 경우: PTFE의 낮은 유전 상수와 낮은 손실 계수는 최소한의 신호 손실 및 왜곡을 보장하는 가장 중요한 장점입니다.
주요 초점이 고전압 절연인 경우: 높은 유전 강도는 전선, 변압기 및 기타 구성 요소를 안전하게 코팅하여 전기적 파괴를 방지하는 매우 신뢰할 수 있는 선택입니다.
주요 초점이 가혹한 환경에서의 신뢰성인 경우: PTFE의 넓은 온도 범위에 걸친 일관된 성능과 습기에 대한 저항성은 다른 절연체가 실패할 수 있는 곳에서 장기적인 안정성을 보장합니다.

궁극적으로 PTFE의 고유한 전기적 특성 조합은 성능과 신뢰성을 타협할 수 없는 까다로운 응용 분야에 최고의 선택입니다.

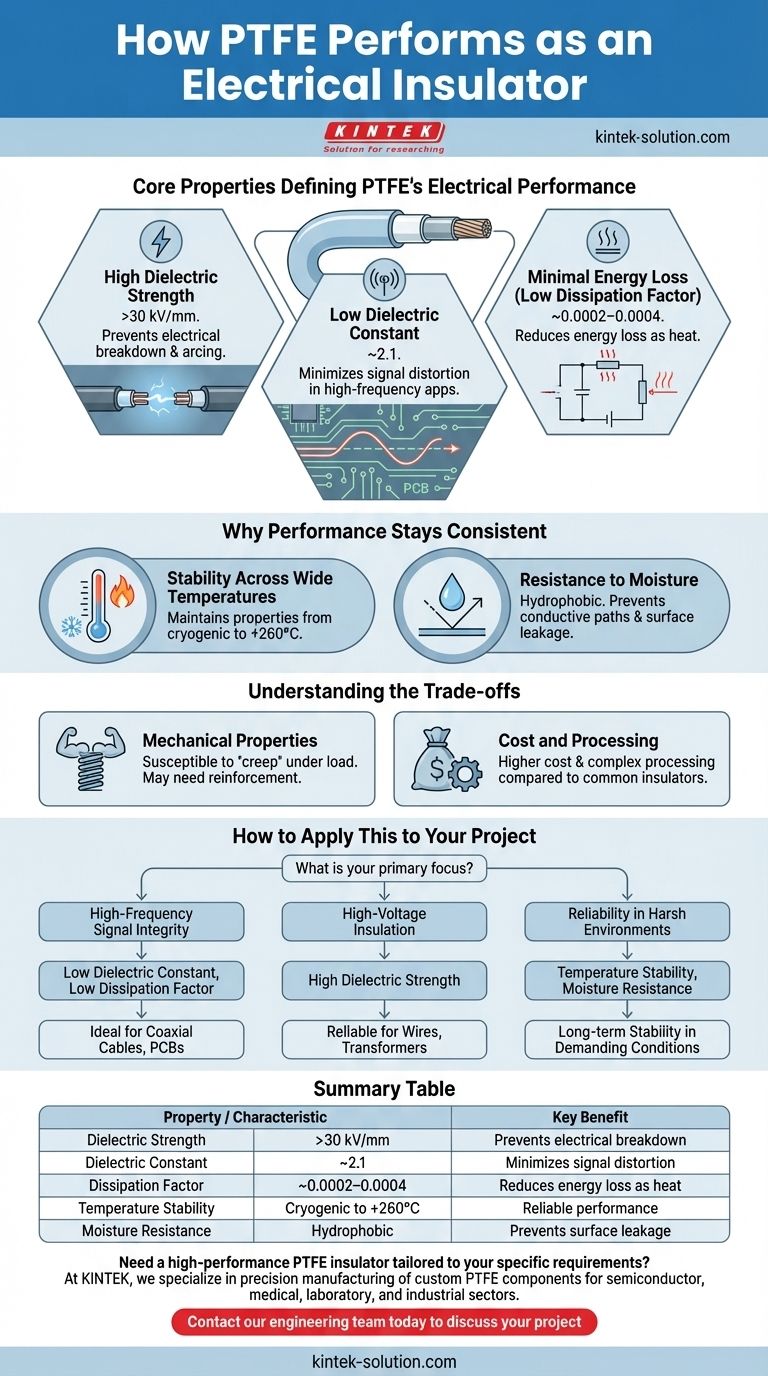

요약 표:

특성	값 / 특성	주요 이점
유전 강도	> 30 kV/mm	고전압에서 전기적 파괴 및 아크 발생 방지
유전 상수	~2.1	고주파 응용 분야에서 신호 왜곡 최소화
손실 계수	~0.0002–0.0004	열로 인한 에너지 손실 감소, 효율성 보장
온도 안정성	극저온에서 +260°C까지 특성 유지	가혹한 환경에서 신뢰할 수 있는 성능
습기 저항성	소수성 (물을 밀어냄)	전도성 경로 및 표면 누설 방지
