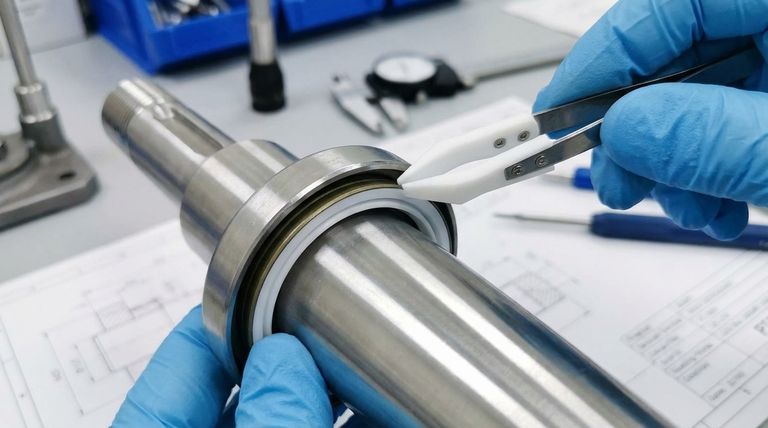

고유의 강성을 수용하기 위해, 테프론(PTFE) 립 씰은 매우 얇고 정밀하게 성형된 립 단면으로 설계됩니다. 이 설계는 단단한 재료를 유연한 씰링 요소로 변환하여, 약간의 정렬 불량이나 열 팽창이 발생하더라도 샤프트를 지속적으로 가볍게 압박하며 접촉을 유지하는 스프링처럼 기능하게 합니다.
핵심 설계 원칙은 PTFE의 강성과 싸우는 것이 아니라 이를 활용하는 것입니다. 재료를 얇고 유연한 립 프로파일로 가공하여 단단한 금속 케이스 내에 고정함으로써, 엔지니어는 PTFE의 내화학성 및 내열성과 회전 샤프트에 필요한 동적 밀봉 기능을 결합한 씰을 만듭니다.
핵심 과제: 강성과 밀봉
설계를 이해하려면 먼저 재료의 특성을 이해해야 합니다. PTFE는 탁월한 내화학성, 넓은 온도 범위, 매우 낮은 마찰 때문에 선택됩니다. 그러나 이러한 이점에는 재료의 높은 강성과 기존 고무 씰에 비해 낮은 탄성이라는 상당한 과제가 따릅니다.
단순한 PTFE 블록이 실패하는 이유
두껍고 단순한 PTFE 링을 씰로 사용하면 거의 즉시 실패합니다. 그 강성 때문에 샤프트 표면의 미세한 불규칙성에 순응할 수 없게 됩니다. 샤프트의 흔들림이나 정렬 불량을 따라가지 못하여 즉각적이고 심각한 누출을 초래할 것입니다.
탄성체의 한계
기존의 탄성체(고무) 씰은 본질적으로 유연하고 탄력적이어서 설계하기 쉽습니다. 그러나 PTFE가 뛰어난 고온, 공격적인 화학 환경 및 고속에서 분해됩니다. 엔지니어링 목표는 PTFE의 강성이라는 단점 없이 그 이점을 얻는 것입니다.
엔지니어링 솔루션: 설계 기반의 유연성 접근 방식
현대 PTFE 립 씰의 설계는 재료의 기능적 특성을 변경하기 위해 기하학적 구조를 사용하는 정교한 기술입니다.
얇은 립 단면
가장 중요한 설계 요소는 얇고 외팔보 형태의 립입니다. 이 가느다란 단면은 유연한 빔 역할을 하도록 설계되었습니다. 재료 자체가 단단함에도 불구하고, 이 기하학적 구조는 립이 아주 적은 힘으로도 구부러지도록 합니다. 이러한 유연성 덕분에 씰은 샤프트와 접촉을 유지하여 동적 흔들림 및 열 팽창을 보상할 수 있습니다.
단단한 금속 케이스
PTFE 씰링 요소는 거의 항상 단단한 금속 케이싱(일반적으로 스테인리스 스틸) 내에 수용됩니다. 이 케이스는 두 가지 중요한 기능을 수행합니다. 첫째, 씰이 하우징 보어에 압입될 수 있는 구조적 무결성을 제공합니다. 둘째, 얇은 PTFE 립이 구부러질 수 있는 고정된 앵커 지점을 제공하여 씰링 지점이 안정적으로 유지되도록 합니다.
샤프트 불완전성 수용
얇은 립 디자인에서 부여된 유연성은 씰이 실제 작동 조건을 처리할 수 있게 해주는 요소입니다. 샤프트에 약간의 정렬 불량 또는 편심이 있을 때, 립은 샤프트 표면을 따라 움직여 접촉선이 끊어지지 않고 씰이 유지되도록 합니다.
상충 관계 이해
이 설계는 매우 효과적이지만, PTFE 사용에 따르는 고유의 상충 관계를 인식하는 것이 중요합니다.
제한된 탄성 기억
고무와 달리 PTFE는 진정한 의미의 탄성이 없으며, "탄성 기억"이 부족합니다. 얇은 립은 유연하지만, 과도하게 응력을 받거나 변형되면 원래 모양으로 돌아오지 않습니다. 이로 인해 올바른 취급 및 설치가 절대적으로 중요합니다.
설치 민감성
재료의 강성(얇은 프로파일에서도) 때문에 씰은 설치 중 손상되기 쉽습니다. 조립 중 립에 흠집을 내거나 긁거나 접는 것이 조기 씰 실패의 주요 원인입니다. 종종 특수 설치 도구와 절차가 필요합니다.
귀하의 응용 분야에 맞는 올바른 선택
이 설계를 이해하면 주요 작동 목표에 따라 PTFE 씰을 올바르게 선택하고 적용할 수 있습니다.
- 주요 초점이 고속 또는 낮은 마찰인 경우: PTFE 립 디자인의 얇고 낮은 압력 접촉은 기존 고무 씰보다 훨씬 적은 열과 항력을 발생시킵니다.
- 주요 초점이 내화학성 또는 내열성인 경우: 이 설계를 통해 PTFE의 우수한 재료 특성을 동적 밀봉 응용 분야에서 사용할 수 있습니다. 그렇지 않으면 부적합했을 것입니다.
- 주요 초점이 까다로운 환경에서 샤프트 흔들림 관찰인 경우: 씰의 설계된 유연성은 불완전한 기계적 조건에서도 무결성을 유지하도록 특별히 고안되었습니다.
기하학적 구조를 사용하여 유연성을 창출함으로써, PTFE 립 씰 설계는 재료의 우수한 특성을 동적 응용 분야에 효과적으로 활용합니다.
요약표:
| 설계 특징 | 기능 | 주요 이점 |
|---|---|---|
| 얇은 립 단면 | 유연한 빔 역할 | 단단한 PTFE가 구부러져 샤프트 접촉을 유지하도록 함 |
| 단단한 금속 케이스 | 구조적 지지 및 앵커 지점 제공 | 안정적인 설치 및 제어된 립 굽힘 보장 |
| 외팔보 립 프로파일 | 스프링처럼 기능 | 샤프트 흔들림, 정렬 불량 및 열 팽창 보상 |
가장 까다로운 조건을 처리할 수 있는 PTFE 씰이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 립 씰을 포함하여 정밀 엔지니어링된 PTFE 부품을 전문으로 합니다. 맞춤형 제작에 대한 당사의 전문 지식은 프로토타입부터 대량 주문까지 신뢰할 수 있고 오래 지속되는 성능을 위해 PTFE의 내화학성 및 내열성을 활용하도록 씰이 설계되었음을 보장합니다.
귀하의 응용 분야에 대해 논의하고 맞춤형 솔루션을 얻으려면 오늘 저희에게 연락하십시오!

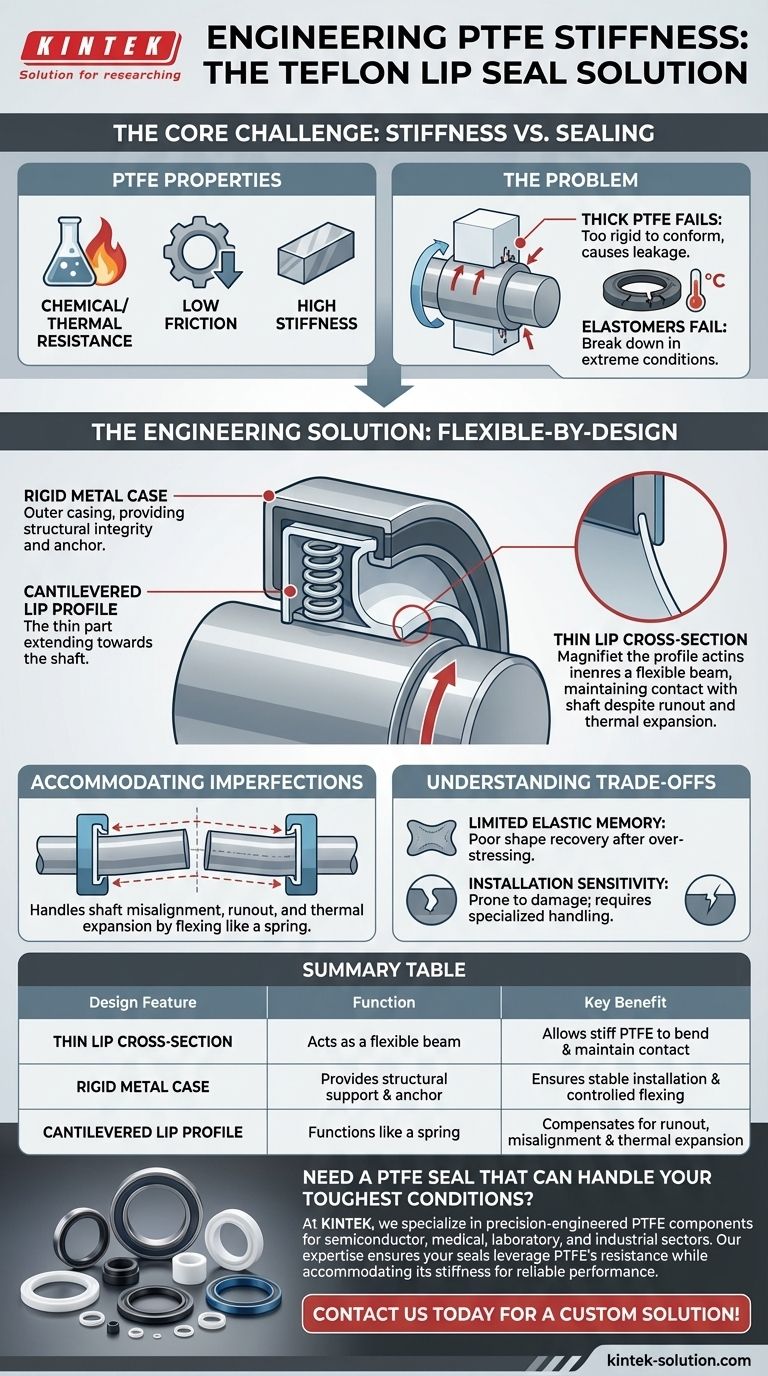

시각적 가이드
