본질적으로 PTFE 층은 탄성 베어링에 전용의 저마찰 슬라이딩 표면을 추가합니다. 이를 통해 베어링은 표준 탄성 패드가 단독으로 처리할 수 없는 열팽창이나 지진 활동과 같은 큰 수평 움직임을 수용할 수 있습니다. 이는 수직 하중 지지 기능과 수평 변위 허용 기능을 효과적으로 분리합니다.
PTFE 층을 추가하는 핵심 목적은 베어링의 기능을 분리하는 것입니다. 엘라스토머는 수직 하중과 회전 움직임을 처리하는 반면, 초저마찰 PTFE 표면은 상당하고 제한 없는 수평 슬라이딩을 허용합니다. 이 이중 구성 요소 설계는 훨씬 더 다재다능하고 유능한 구조적 지지대를 만듭니다.
핵심 문제: 하중과 움직임 모두 수용
교량 구조물은 두 가지 상충되는 문제를 해결해야 합니다. 엄청난 수직 무게를 지지하는 동시에 온도 변화, 교통 하중 및 지진으로 인한 지속적인 수평 움직임을 허용해야 합니다. 단일 재료가 두 가지 작업을 모두 최적으로 수행하는 데 어려움을 겪는 경우가 많습니다.
엘라스토머의 역할
기본 탄성 패드는 주요 작업인 무거운 수직 하중 지지에 탁월합니다. 고유의 유연성은 또한 진동을 흡수하고 교량 보 끝에서의 작은 회전을 수용할 수 있게 합니다. 그러나 큰 수평 전단 변형 능력은 제한적입니다.
PTFE 층의 역할
PTFE(폴리테트라플루오로에틸렌) 층은 전용 슬라이딩 평면을 도입합니다. 이는 탄성 베어링에 접합되어 반대쪽 구조 요소에 있는 광택 처리된 스테인리스 스틸 플레이트 위에서 미끄러집니다.
PTFE는 극도로 낮은 마찰 계수를 가지므로 두 표면이 최소한의 저항으로 서로 미끄러질 수 있습니다. 이것이 구조물에 손상을 주는 응력을 전달하지 않고도 큰 수평 변위를 수용할 수 있게 하는 것입니다.
윤활을 통한 성능 향상
마찰을 더욱 줄이고 베어링 수명 동안 원활하고 일관된 움직임을 보장하기 위해 PTFE 표면에는 종종 작은 딤플(구멍)이 있습니다. 이 딤플은 저장소 역할을 하여 실리콘 기반 윤활제를 제자리에 유지하고 압력 하에서 밀려나지 않도록 합니다.
PTFE-탄성 시스템의 주요 이점
이 두 가지 재료를 결합하면 각각의 강점을 활용하는 시스템이 만들어지며, 까다로운 응용 분야에 대해 우수한 베어링이 탄생합니다.
큰 수평 변위 수용
이것이 주요 이점입니다. 슬라이딩 표면을 제공함으로써 베어링은 더 단단한 연결을 파괴할 수 있는 상당한 팽창 및 수축 주기를 처리할 수 있습니다.
극한 조건에서의 우수한 내구성
PTFE는 믿을 수 없을 정도로 안정적인 재료입니다. 거의 0도에서 250°C에 이르는 넓은 온도 범위에서 내구성과 저마찰 특성을 유지하여 가혹한 환경에서 표준 엘라스토머보다 우수한 성능을 발휘합니다. 또한 우수한 내식성을 제공합니다.
향상된 격리 및 충격 감소
엘라스토머의 결합된 유연성과 PTFE의 슬라이딩 자유도는 구조물을 충격력으로부터 격리하는 데 도움이 됩니다. 이는 활하중의 영향을 줄이고 지진 발생 시 중요한 감쇠를 제공하여 교량의 전반적인 복원력을 향상시킵니다.
상충되는 점 이해하기
매우 효과적이지만, 이 복합 설계에는 고려해야 할 사항이 없는 것은 아닙니다. 이를 이해하는 것이 적절한 적용에 중요합니다.
복잡성 및 비용
PTFE 슬라이딩 베어링은 단순한 탄성 패드보다 제조하기에 더 복잡한 시스템입니다. 정밀한 접합 및 마감이 필요한 이 다중 구성 요소 설계는 더 높은 초기 비용을 초래합니다.
윤활제 무결성
베어링의 장기적인 성능은 PTFE 딤플 내에 밀봉된 윤활제의 무결성에 달려 있습니다. 설치 중 오염이나 수십 년에 걸친 열화는 잠재적으로 마찰 계수를 증가시킬 수 있습니다.
설치 정밀도
슬라이딩 표면의 효율성은 건설 중 PTFE와 스테인리스 스틸 플레이트의 올바른 정렬 및 보호에 따라 달라집니다. 모든 손상이나 정렬 불량은 자유로운 움직임을 방해하고 베어링 기능을 손상시킬 수 있습니다.
응용 분야에 맞는 올바른 선택
PTFE 강화 베어링 사용 여부 결정은 예상되는 구조적 움직임에 전적으로 달려 있습니다.
- 상당한 열팽창, 수축 또는 지진 변위를 수용하는 것이 주요 초점인 경우: PTFE 슬라이딩 탄성 베어링이 올바르고 필요한 선택입니다.
- 경미한 예상 회전 및 수평 움직임만 있는 수직 하중 지지가 주요 초점인 경우: 표준 비슬라이딩 탄성 베어링이 더 비용 효율적인 솔루션일 수 있습니다.
궁극적으로 PTFE 슬라이딩 베어링을 지정하는 것은 더 내구성이 뛰어나고 탄력적인 인프라를 구축하기 위한 의도적인 엔지니어링 선택입니다.
요약표:
| 기능 | 엘라스토머의 역할 | PTFE 층의 역할 |
|---|---|---|
| 수직 하중 지지 | 우수: 무게 지지를 위해 압축됨 | 직접적인 역할은 최소화 |
| 수평 움직임 | 전단 변형에 대한 제한된 능력 | 우수: 저마찰 슬라이딩 표면 제공 |
| 내구성 | 양호하나 재료 특성에 의해 제한됨 | 우수: 넓은 온도 범위에서 안정적이며 부식 방지 |
| 응용 | 경미한 회전/움직임에 이상적 | 큰 열팽창 및 지진 변위에 필수적 |
중요 베어링 또는 밀봉 응용 분야를 위한 안정적인 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 맞춤형 제작품을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 고급 탄성 베어링이 의존하는 재료 무결성과 저마찰 성능을 보장합니다.
당사는 엔지니어와 협력하여 프로토타입부터 대량 생산까지 솔루션을 제공하며, 프로젝트에 필요한 내구성과 정밀도를 보장합니다.
귀하의 특정 PTFE 요구 사항을 논의하고 설계의 기능성과 복원력을 향상시키려면 지금 KINTEB에 문의하십시오.

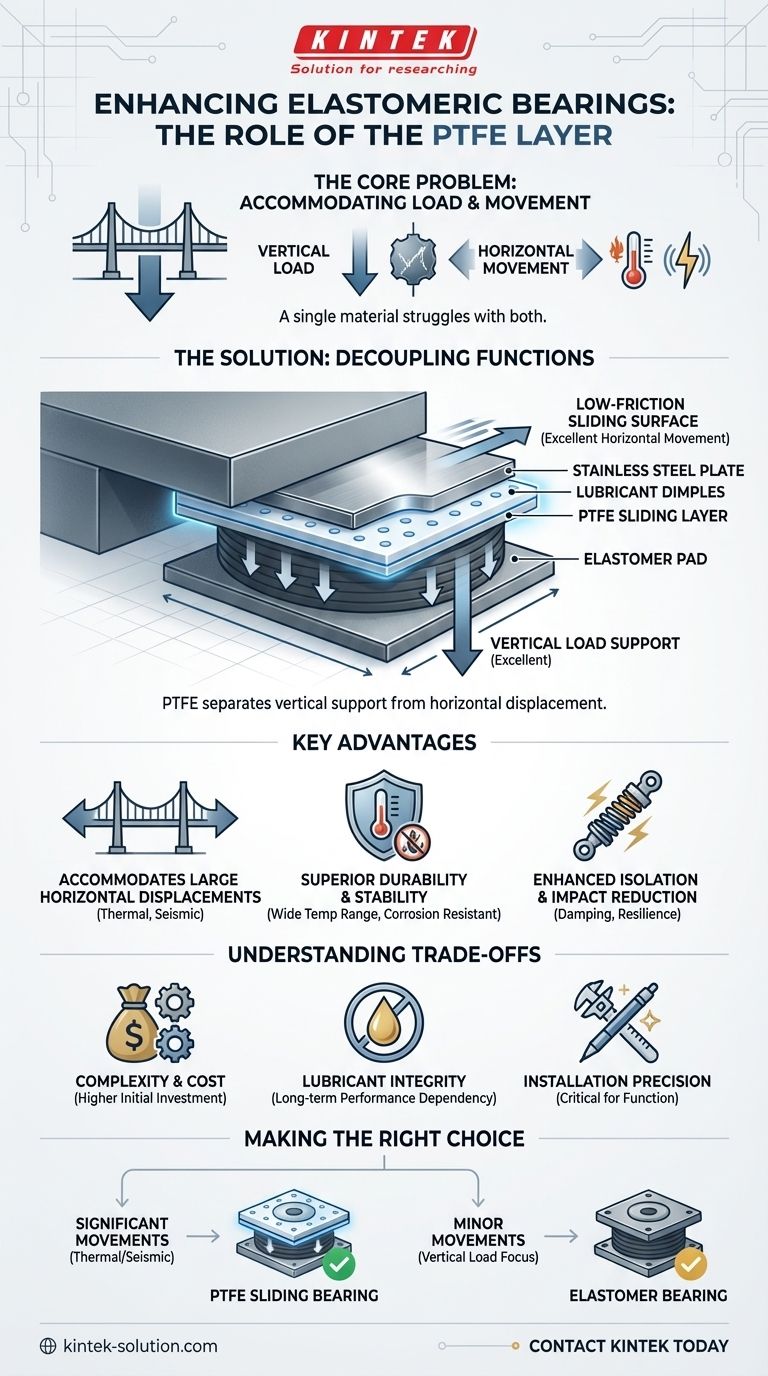

시각적 가이드
