본질적으로 PTFE 슬라이딩 패드가 부드럽게 작동하는 이유는 폴리테트라플루오로에틸렌(PTFE) 표면의 고유하게 낮은 마찰 계수 때문입니다. PTFE 플레이트가 연마된 스테인리스 스틸 플레이트와 결합되고 실리콘 그리스로 윤활되면 이 효과가 크게 향상되어 거의 마찰이 없는 접면이 형성되어 거대한 구조 부품이 최소한의 저항으로 움직일 수 있게 됩니다.
핵심은 부드러운 기능이 단일 재료의 결과가 아니라 공학 시스템의 결과라는 것입니다. 이는 PTFE의 저마찰 특성과 강철의 내구성 및 고무의 충격 흡수 기능을 결합하여 구조적 하중과 움직임을 안전하게 관리합니다.
핵심 구성 요소 이해하기
PTFE 슬라이딩 패드는 복합 베어링으로, 각 부분이 뚜렷하고 중요한 목적을 수행합니다. 이러한 구성 요소가 어떻게 상호 작용하는지 이해하는 것은 그 기능을 파악하는 데 필수적입니다.
PTFE 슬라이딩 표면
주요 활성 구성 요소는 PTFE 패드 자체입니다. 이 불소 중합체 재료는 알려진 고체 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다.
이러한 특성은 다른 표면에 대해 움직임을 시작하거나 유지하는 데 매우 적은 에너지가 필요함을 의미하며, 이는 패드의 원활한 작동의 기초를 형성합니다.
스테인리스 스틸 플레이트
PTFE 패드는 고도로 연마된 스테인리스 스틸 플레이트 위에서 미끄러집니다. 이 재료는 세 가지 주요 이유로 선택됩니다.
첫째, 그 매끄러움은 PTFE에 이상적인 대면 표면을 제공하여 마찰을 최소화합니다. 둘째, 높은 인장 강도는 엄청난 압력을 견딜 수 있습니다. 셋째, 부식 방지 기능은 수십 년 동안 요소에 노출되어도 슬라이딩 표면이 깨끗하고 기능적으로 유지되도록 보장합니다.
탄성체(고무) 패드
일반적으로 PTFE 패드는 훨씬 더 두꺼운 탄성체 또는 고무 베어링 패드에 접착됩니다.
이 고무층은 슬라이딩 동작에 기여하지 않습니다. 대신 수직 하중을 흡수하고, 교통 또는 지진 활동으로 인한 진동을 감쇠하며, 지지하는 구조물의 작은 회전 움직임을 허용합니다.
윤활의 역할
실리콘 그리스는 종종 PTFE 표면의 작은 딤플에 도포됩니다.
PTFE 자체만으로도 마찰이 낮지만, 이 윤활제는 마찰을 더욱 줄여줍니다. 특히 "들뜸-미끄러짐(stick-slip)" 현상을 최소화하여 구조물을 흔들림 없이 부드럽게 시작하고 멈추도록 하는 데 중요합니다.
시스템이 움직임과 하중을 관리하는 방법
PTFE 슬라이딩 패드의 독창성은 서로 다른 힘을 분리하여 각 구성 요소가 간섭 없이 자신의 작업을 수행하도록 허용하는 방식에 있습니다.
선형 움직임 수용
다리와 같은 구조물이 온도 변화로 인해 팽창하고 수축할 때, PTFE 패드는 스테인리스 스틸 플레이트 위를 쉽게 미끄러집니다.
이러한 부드러운 수평 움직임은 구조물 내부에 엄청난 열 응력이 축적되는 것을 방지하여 균열 및 파손을 일으킬 수 있는 요소를 방지합니다.
수직 하중 및 진동 흡수
동시에 구조물의 수직 무게는 PTFE 및 강철 플레이트를 통해 아래쪽 고무 패드로 전달됩니다.
고무 패드는 이 하중 하에서 약간 압축되어 지속적인 지지력을 제공하는 동시에 상부 데크에서 발생하는 진동과 충격으로부터 하부 구조를 격리합니다. 이러한 슬라이딩과 충격 흡수의 조합은 이 시스템을 매우 다재다능하게 만듭니다.
피해야 할 일반적인 함정
견고하지만 PTFE 슬라이딩 패드의 효율성은 적절한 설계, 설치 및 보호에 달려 있습니다.
표면 오염
부드러운 기능에 대한 가장 큰 위협은 오염입니다. PTFE와 강철 플레이트 사이에 갇힌 먼지, 모래 또는 건설 파편은 연마재 역할을 합니다.
이는 표면을 긁고 손상시켜 마찰을 극적으로 증가시키고 베어링을 고착시킬 수 있습니다. 이것이 조립체에 보호용 방진 덮개가 통합되는 경우가 많은 이유입니다.
부적절한 설치
슬라이딩 표면은 완벽하게 수평이고 평행하게 설치되어야 합니다.
어떤 정렬 불량이라도 불균등한 압력 분포를 초래하여 PTFE 패드에 가장자리가 걸리게 할 수 있습니다. 이는 마모 가속화, 결합 및 패드가 원활하게 미끄러지지 못하는 결과를 낳습니다.
윤활제 열화
긴 서비스 수명 동안 실리콘 그리스가 마르거나 오염될 수 있습니다. 베어링은 PTFE의 자연적인 특성으로 인해 계속 작동하지만 마찰 계수는 더 높아집니다. 이는 덜 예측 가능한 움직임으로 이어질 수 있습니다.
목표에 맞는 올바른 선택하기
이 시스템을 이해하면 특정 응용 분야에 가장 중요한 세부 사항에 집중할 수 있습니다.
- 구조 설계에 중점을 두는 경우: 전체 조립체가 열팽창(슬라이딩)과 수직 하중 전달(고무 패드의 압축)을 모두 수용하는 방법을 확인하는 데 집중하십시오.
- 재료 사양에 중점을 두는 경우: 중요한 세부 사항은 저마찰 PTFE, 연마되고 부식 방지되는 스테인리스 스틸, 그리고 특정 등급의 실리콘 윤활제 간의 시너지 효과입니다.
- 유지보수 및 검사에 중점을 두는 경우: 주요 관심사는 슬라이딩 접면을 파편으로부터 보호하고 윤활제 열화 또는 표면 긁힘의 징후를 모니터링하는 것이어야 합니다.
궁극적으로 PTFE 슬라이딩 패드의 부드러운 기능은 간단하고 신뢰할 수 있는 원칙으로 엄청난 힘을 관리하는 우아한 공학의 증거입니다.
요약표:
| 구성 요소 | 주요 기능 | 핵심 속성 |
|---|---|---|
| PTFE 패드 | 슬라이딩 표면 제공 | 극도로 낮은 마찰 계수 |
| 스테인리스 스틸 플레이트 | 대면 표면 역할 | 높은 강도, 매끄러운 연마, 부식 방지 |
| 탄성체 패드 | 하중 및 진동 흡수 | 유연성 및 압축성 |
| 실리콘 그리스 | 마찰 추가 감소 | 윤활, 들뜸-미끄러짐 최소화 |
프로젝트를 위한 고성능 PTFE 구성 요소가 필요하십니까?
KINTEK은 맞춤형 씰, 라이너 및 실험실 기구를 포함하여 PTFE 구성 요소의 정밀 제조를 전문으로 합니다. 재료 과학 및 맞춤형 제작에 대한 당사의 전문 지식은 반도체, 의료, 실험실 및 산업 분야의 까다로운 응용 분야에 맞춰진 안정적이고 저마찰 솔루션을 제공하도록 보장합니다.
부드럽고 안정적인 성능을 달성하도록 도와드리겠습니다. 오늘 저희 엔지니어링 팀에 문의하여 프로토타입부터 대량 생산까지 요구 사항에 대해 논의하십시오.

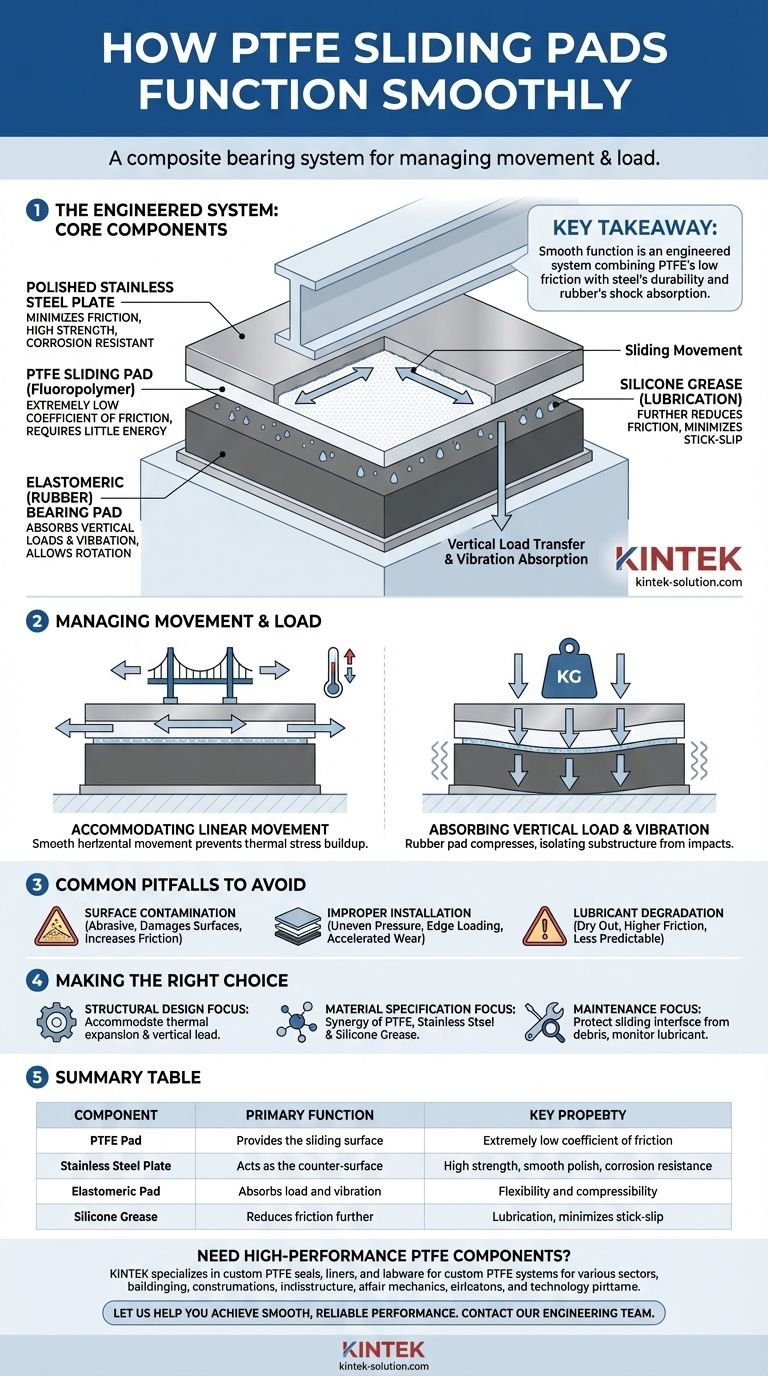

시각적 가이드
