간단한 대답은 표준 PTFE 슬라이딩 베어링 자체는 본질적으로 회전하지 않는다는 것입니다. 대신, 회전은 베어링 어셈블리에 다른 구성 요소를 통합하여 수용됩니다. 정렬 불량으로 인한 최소한의 회전에는 변형 가능한 탄성 패드가 사용됩니다. 더 중요한 회전 요구 사항의 경우, PTFE 슬라이딩 구성 요소는 구형 베어링 또는 로커 베어링과 같은 전용 기계식 베어링과 결합됩니다.
이해해야 할 핵심 원칙은 PTFE의 역할은 선형 슬라이딩을 위한 저마찰 표면을 제공하는 것입니다. 회전을 처리하기 위해 베어링 어셈블리는 작은 각도의 경우 유연한 재료를 사용하거나 더 큰 각도의 경우 기계적 조인트를 사용하여 별도의 전문화된 메커니즘을 통합해야 합니다.
구조 베어링에서 PTFE의 목적
저마찰 슬라이딩을 위해 설계됨
PTFE 슬라이딩 베어링의 주요 기능은 병진 운동을 관리하는 것입니다. 이는 교량, 파이프라인 및 건물과 같은 대형 구조물에서 매우 중요합니다.
PTFE의 매우 낮은 마찰 계수는 구조 요소가 서로 원활하게 미끄러지도록 합니다. 이 움직임은 열 팽창 및 수축, 지진 이동 또는 차등 힘과 같은 소스에서 에너지를 분산시킵니다.
다중 힘 수용
완전한 베어링 어셈블리는 지정된 범위의 힘을 처리하도록 설계되었습니다. 여기에는 수직 하중(압축), 종방향 움직임(슬라이딩) 및 종종 횡방향(측면) 움직임이 포함됩니다.
회전은 엔지니어가 지정하고 베어링 제조업체가 설명해야 하는 또 다른 중요한 설계 매개변수입니다.

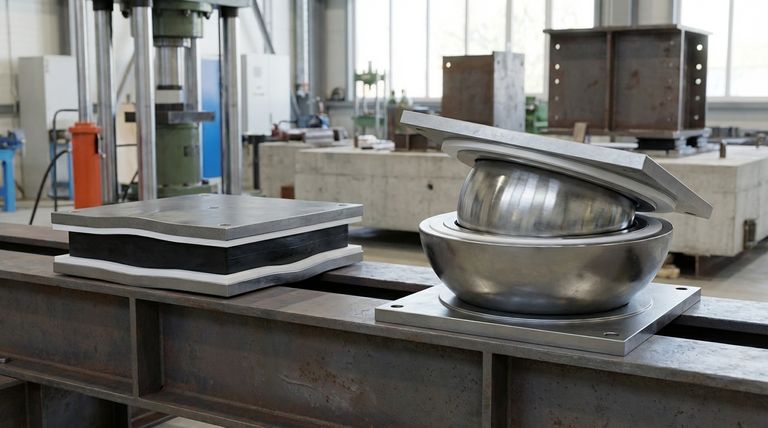

회전을 수용하기 위한 메커니즘
경미한 회전의 경우: 탄성 패드
작은 회전 각도(일반적으로 1도 미만)를 처리하는 가장 일반적인 방법은 베어링 어셈블리 내부에 네오프렌 또는 실리콘과 같은 탄성 패드를 배치하는 것입니다.
이 패드는 강철 지지판 사이에 위치하며 하중 하에서 변형됩니다. 유연하게 구부러지는 능력은 PTFE 표면의 슬라이딩 기능을 손상시키지 않으면서 베어링이 사소한 각도 정렬 불량이나 처짐을 흡수할 수 있도록 합니다.
상당한 회전의 경우: 구형 베어링
구조물이 더 크고 다축 회전을 필요로 하는 경우, PTFE 슬라이더는 종종 구형 베어링(포트 베어링이라고도 함)과 결합됩니다.
이 배열에서 볼록한 금속판이 오목한 판 안에 놓여 상당한 각도 피벗을 허용합니다. 그런 다음 PTFE 슬라이딩 표면이 이 회전 메커니즘 위에 구축되어 슬라이딩과 높은 회전을 모두 처리하는 복합 베어링을 생성합니다.
단일 축 회전의 경우: 로커 베어링
회전이 주로 단일 축을 따라 발생하는 응용 분야에서는 PTFE 슬라이더와 함께 로커 베어링을 사용할 수 있습니다.
로커 베어링은 평평한 판에 대해 흔들리는 곡면으로 구성되어 제어된 흔들림 동작을 가능하게 합니다. PTFE 슬라이딩 플레이트는 이 어셈블리에 장착되어 필요한 병진 운동을 제공하여 "흔들림-슬라이딩" 기능을 제공합니다.
절충 및 한계 이해
두꺼운 엘라스토머의 불안정성
더 많은 회전을 얻기 위해 더 두꺼운 탄성 패드를 사용하는 것이 논리적으로 보일 수 있지만, 이 접근 방식에는 상당한 단점이 있습니다.
엘라스토머의 두께를 증가시키면 특히 높은 수직 하중 하에서 베어링에 불안정성을 유발할 수 있습니다. 이는 이 설계의 회전 용량을 제한하는 중요한 안전 및 성능 고려 사항입니다.
원치 않는 움직임 제한
대부분의 PTFE 베어링 어셈블리는 지정된 방향으로만 움직임을 허용해야 합니다. 원치 않는 횡방향 또는 수직 이동을 방지하기 위해 가이드 플레이트 또는 다웰 핀이 통합됩니다.
이 가이드는 베어링이 의도된 종방향 축을 따라서만 미끄러지도록 보장하는 동시에 엘라스토머 또는 기계적 조인트를 통해 설계된 회전을 허용합니다.
설계 복잡성 및 비용
해결책은 필요에 맞아야 합니다. 탄성 패드는 경미한 회전에 대한 간단하고 비용 효율적인 솔루션입니다.
반대로, 구형 또는 로커 메커니즘을 통합하면 설계 및 제조 프로세스에 상당한 복잡성과 비용이 추가됩니다. 이는 크고 예측 가능한 회전이 필수적인 구조 요구 사항인 응용 분야를 위해 예약되어 있습니다.
응용 분야에 맞는 올바른 선택
회전 메커니즘의 선택은 특정 프로젝트의 구조적 요구 사항에 의해 전적으로 결정됩니다.
- 경미한 시공 공차 또는 약간의 보 처짐 수용이 주요 초점인 경우: 통합된 탄성 패드가 있는 표준 PTFE 슬라이딩 베어링이 가장 효율적이고 적절한 솔루션입니다.
- 복잡한 교량이나 경기장에서 볼 수 있는 상당한 다방향 회전 관리가 주요 초점인 경우: PTFE 슬라이더와 구형 베어링을 결합한 복합 어셈블리가 필요합니다.
- 제어된 단일 축 흔들림 동작을 허용하는 것이 주요 초점인 경우: 로커 베어링과 통합된 PTFE 슬라이더가 필요한 자유도를 제공합니다.
궁극적으로 핵심은 PTFE 슬라이더를 예상되는 모든 구조적 하중과 움직임을 관리하도록 설계된 시스템의 한 부분으로 보는 것입니다.
요약표:
| 회전 유형 | 메커니즘 | 일반적인 응용 분야 |
|---|---|---|
| 경미함(작은 각도) | 탄성 패드(네오프렌/실리콘) | 사소한 정렬 불량, 보 처짐 |
| 상당함(다축) | 구형 베어링(포트 베어링) | 복잡한 교량, 대형 구조물 |
| 단일 축 | 로커 베어링 | 제어된 흔들림 동작 응용 분야 |
프로젝트의 특정 회전 및 슬라이딩 요구 사항을 완벽하게 수용하는 PTFE 베어링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 특수 베어링 어셈블리를 포함하여 고성능 PTFE 구성 요소의 맞춤형 제작을 전문으로 합니다. 당사의 전문 지식은 귀사의 베어링 설계가 정확성과 신뢰성을 바탕으로 예상되는 모든 구조적 움직임(정밀 슬라이딩부터 복잡한 회전까지)을 관리하도록 보장합니다.
당사는 프로토타입부터 대량 생산까지 귀사와 협력하여 부하, 움직임 및 환경 조건에 대한 정확한 사양을 충족하는 솔루션을 제공합니다.
프로젝트 요구 사항을 논의하고 맞춤형 솔루션을 받으려면 오늘 엔지니어링 팀에 문의하십시오.

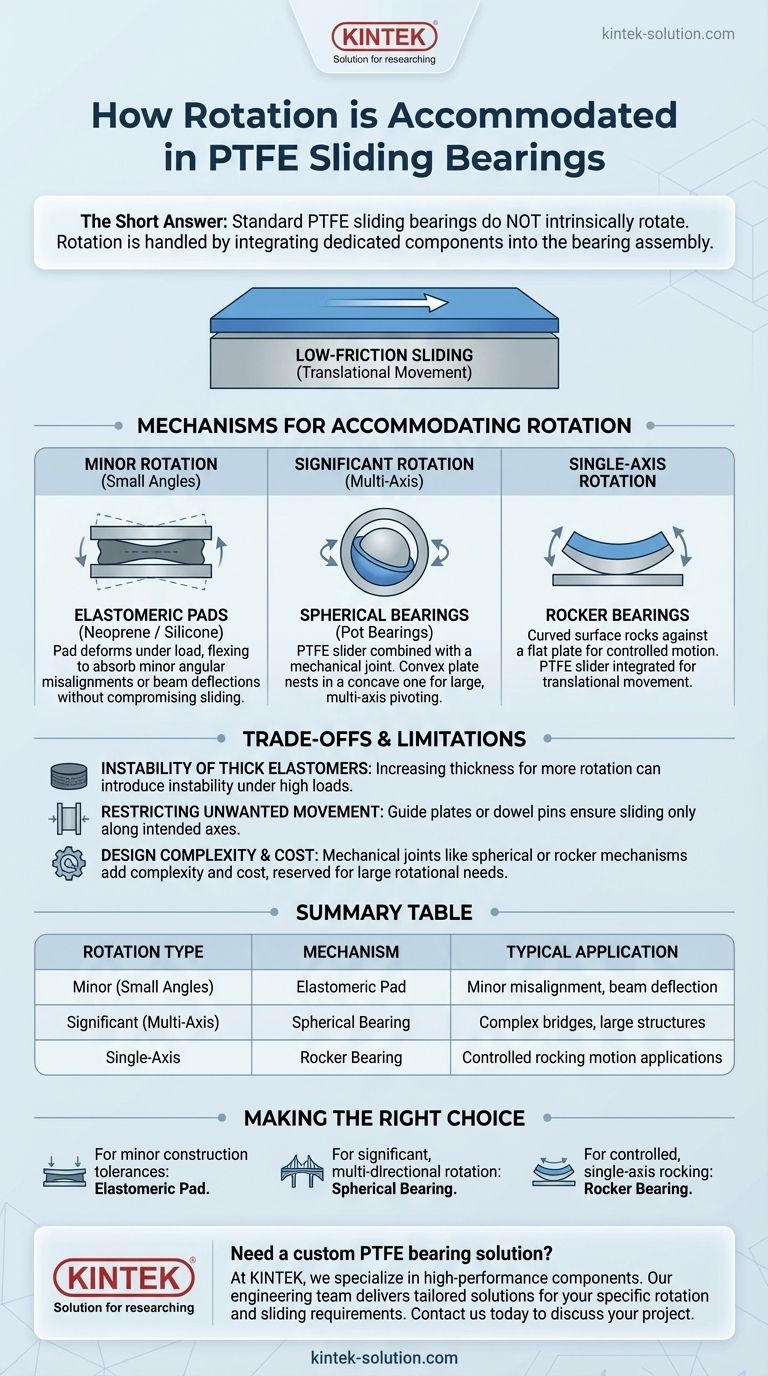

시각적 가이드
