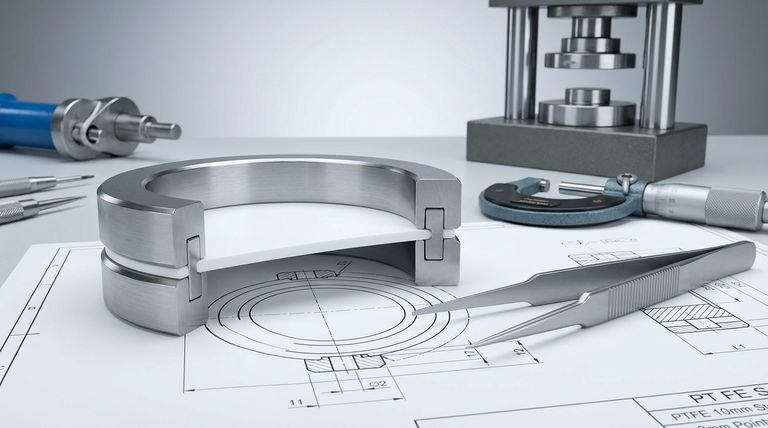

본질적으로 PTFE 씰 요소는 본체가 두 개의 금속 케이스 사이에 단단히 끼워진 상태로 구성됩니다. 이 설계는 임의적인 것이 아닙니다. 이는 씰의 핵심인 PTFE 요소를 고정하고 재료의 고유한 특성을 관리하여 길고 안정적인 서비스 수명을 보장하기 위한 정밀한 엔지니어링 솔루션입니다.
PTFE 씰 설계의 근본적인 과제는 씰 요소를 기계적으로 고정하는 동시에 압력과 온도 하에서 변형되려는 자연적인 경향을 제어하는 것입니다. 이중 케이스 클램핑 방식은 이 문제에 대한 표준 솔루션입니다.
클램프 설계의 엔지니어링
PTFE 씰의 효과는 본체가 얼마나 잘 제자리에 고정되는지에 달려 있습니다. 클램프 구조는 내구성이 뛰어나고 누출 없는 씰을 만드는 데 내재된 기계적 및 재료적 문제를 직접적으로 해결합니다.
금속 케이스의 역할
두 개의 금속 케이스는 유연한 PTFE 요소에 대한 단단한 하우징 역할을 합니다. 이 구조는 기계적 유지(mechanical retention)라는 중요한 기능을 수행합니다.
이 클램핑력이 없으면 씰 요소는 압력, 샤프트 회전 또는 열 팽창으로 인해 쉽게 이탈되어 치명적인 고장을 일으킬 수 있습니다.
얇은 요소가 중요한 이유
이 설계는 재료의 응력 하에서의 거동과 관련된 매우 구체적인 이유로 얇은 PTFE 요소를 지정합니다.
얇은 단면을 사용하면 하우징에 대한 올바른 유지 압력(retention pressure)을 유지하는 데 도움이 됩니다. 이를 통해 씰 본체가 작동 수명 내내 제자리에 잠겨 있음을 보장합니다.
상충 관계 이해: PTFE 속성 관리
폴리테트라플루오로에틸렌(PTFE)은 낮은 마찰력과 화학적 비활성으로 인해 씰에 탁월한 재료입니다. 그러나 이는 클램프 설계가 완화하는 두 가지 주요 과제를 제시합니다. 바로 압축 영구 변형과 크리프입니다.
압축 영구 변형 최소화
압축 영구 변형(Compression set)은 재료가 일정 기간 압축된 후 겪는 영구적인 변형입니다. 영구적인 "세트"가 생기는 씰은 샤프트에 압력을 가하는 능력을 잃게 되어 누출로 이어집니다.
얇은 요소를 클램핑함으로써 설계는 지속적인 압축 하에 있는 재료의 부피를 최소화하며, 이는 결과적으로 영구적인 변형 가능성을 줄입니다.
크리프(콜드 플로우) 제어
크리프(Creep) 또는 콜드 플로우는 고체 재료가 지속적인 기계적 응력의 영향으로 느리게 움직이거나 영구적으로 변형되는 경향입니다. PTFE는 크리프에 특히 취약합니다.
단단한 금속 케이스는 PTFE를 가두어 위치에서 벗어나 크리프되는 것을 방지합니다. 이는 씰이 시간이 지남에 따라 의도된 형상과 씰링력을 유지하도록 보장합니다.
이것이 씰 성능에 적용되는 방식
이러한 구성 방법은 더 안정적이고 오래 지속되는 씰로 직접 이어집니다. 이 설계는 각 구성 요소가 특정 엔지니어링 결과를 달성하는 데 역할을 하는 세심하게 균형 잡힌 시스템입니다.
씰링 무결성 보장
본체를 단단히 클램핑함으로써 설계는 의도된 씰링 립만이 동적 표면(샤프트)과 접촉하도록 보장합니다. 이는 일관되고 예측 가능한 씰링 지점을 유지합니다.
서비스 수명 극대화
전체 구조는 PTFE 재료의 자연적인 마모 메커니즘에 대응하도록 설계되었습니다. 압축 영구 변형과 크리프를 제어함으로써 씰은 훨씬 더 긴 작동 기간 동안 안정적으로 성능을 발휘할 수 있습니다.
이는 다운타임 감소, 유지보수 비용 절감 및 전반적인 시스템 신뢰성 향상으로 이어집니다.
귀하의 응용 분야를 위한 주요 설계 원칙
이 구성을 이해하면 필요에 맞는 올바른 씰을 선택하고 지정하는 데 도움이 됩니다.
- 고압 씰링에 중점을 두는 경우: 씰 요소가 압력에 의해 물리적으로 밀려나지 않도록 클램프의 무결성이 가장 중요합니다.
- 장기적인 신뢰성에 중점을 두는 경우: 크리프와 압축 영구 변형을 효과적으로 최소화하는 설계는 가장 안정적이고 예측 가능한 서비스 수명을 제공할 것입니다.
궁극적으로 클램프된 본체 구조는 현대적인 고성능 PTFE 씰을 가능하게 하는 기반 설계입니다.
요약표:
| 설계 특징 | 목적 및 이점 |
|---|---|
| 두 개의 금속 케이스 | 씰 이탈을 방지하기 위한 단단한 기계적 유지를 제공합니다. |
| 얇은 PTFE 요소 | 올바른 유지 압력을 유지하고 응력 하의 재료 부피를 최소화합니다. |
| 클램프 구조 | PTFE의 자연적인 크리프(콜드 플로우)를 제어하고 압축 영구 변형을 줄여 서비스 수명을 연장합니다. |
최대 신뢰성을 위해 설계된 PTFE 씰이 필요하십니까?
KINTEK은 씰, 라이너 및 실험실 기구를 포함한 고성능 PTFE 부품 제조를 전문으로 합니다. 당사의 정밀 엔지니어링은 귀하의 씰이 반도체, 의료, 실험실 및 산업 분야의 까다로운 응용 분야에 대해 우수한 씰링 무결성과 수명을 제공하기 위해 크리프 및 압축 영구 변형과 같은 재료 특성을 효과적으로 관리하도록 구성되었음을 보장합니다.
맞춤형 프로토타입이 필요하든 대량 주문이 필요하든 당사 팀은 특정 압력, 온도 및 수명 요구 사항에 맞춰진 솔루션을 제공할 준비가 되어 있습니다.
귀하의 프로젝트에 대해 논의하고 견적을 받으려면 오늘 문의하십시오!

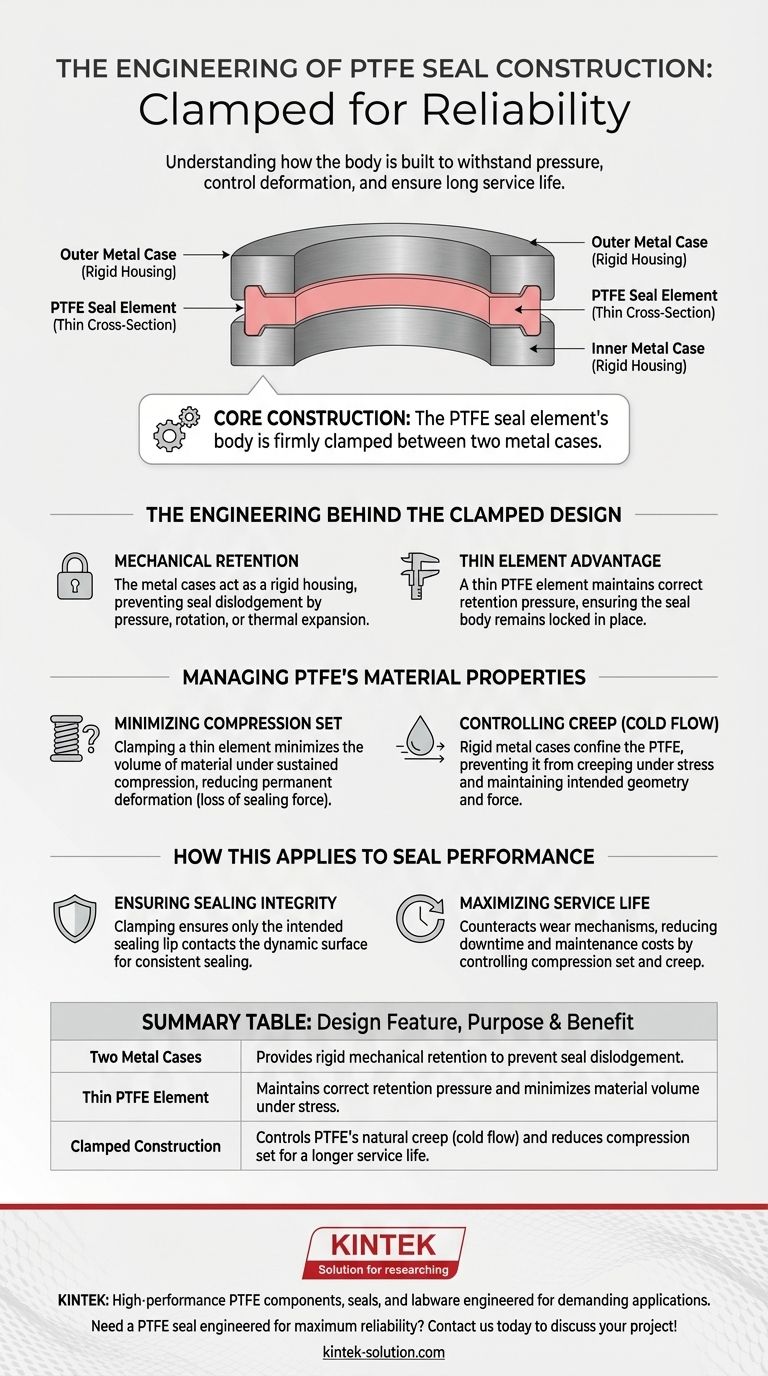

시각적 가이드
