지속적인 압력 하에서의 성능에 관해서, 테플론 캡슐화 O-링은 뛰어난 압축 영구 줄어듦 저항성을 나타냅니다. 압축된 후 다시 복원되는 이 능력은 탄성체 코어와 내구성 있는 외부 재킷을 결합한 고유의 2중 구조의 직접적인 결과입니다. 이 설계는 L-P389A 및 ASTM-D-2166과 같은 표준의 까다로운 요구 사항을 충족하거나 초과하여 장기간 동안 안정적인 씰을 유지하도록 보장합니다.
많은 씰링 응용 분야에서 핵심 과제는 화학적 공격과 기계적 파손 모두에 저항하는 재료를 찾는 것입니다. 테플론 캡슐화 O-링은 유연성을 위한 탄성 내부 코어와 보호를 위한 매끄러운 테플론 쉘을 사용하여 이 문제를 해결하며, 이는 매우 낮은 압축 영구 줄어듦을 가진 씰을 만듭니다.
낮은 압축 영구 줄어듦의 설계 원리
이러한 O-링의 우수한 성능은 단일 재료 때문이 아니라 두 가지의 지능적인 조합 때문입니다. 각 구성 요소는 씰 무결성을 유지하는 데 있어 뚜렷하고 중요한 역할을 수행합니다.
탄성 내부 코어
O-링의 중심부는 일반적으로 실리콘 또는 바이톤®(FKM)과 같은 탄력 있는 엘라스토머로 만들어집니다. 이 코어는 씰의 "기억력"과 탄성을 담당합니다.
O-링이 압축될 때, 변형되었다가 다시 밀어내는 것은 바로 이 코어이며, 이는 단단하고 안정적인 씰을 만드는 데 필요한 힘을 생성합니다.
보호용 테플론® 재킷
엘라스토머 코어는 얇고 단단한 테플론®(일반적으로 FEP 또는 PFA) 재킷으로 매끄럽게 캡슐화됩니다. 이 외부 층이 적대적인 환경에 노출되는 부분입니다.
주요 역할은 산, 용매 및 기타 공격적인 매체에 의한 내부 코어의 열화를 방지하기 위해 탁월한 내화학성을 제공하는 것입니다.
이것이 영구 변형을 방지하는 방법
압축 영구 줄어듦은 재료가 장기간 압축된 후 원래 모양으로 돌아가는 능력을 상실할 때 발생합니다. 이는 씰 실패로 이어집니다.
캡슐화된 설계는 화학적 및 열적 공격으로부터 탄성 코어를 보호하여 코어가 경화되거나 팽창하거나 열화되는 것을 방지함으로써 코어의 복원 능력을 보존합니다. 이러한 공격은 그렇지 않으면 코어의 열화나 변형을 유발할 수 있습니다.
상충 관계 및 한계 이해하기
테플론 캡슐화 O-링은 탄성이 매우 뛰어나지만 보편적으로 적용 가능한 것은 아닙니다. 성공적인 구현을 위해서는 작동 경계를 이해하는 것이 중요합니다.
화학적 예외
광범위한 내화학성에도 불구하고, 이들은 몇 가지 특정 물질에 취약합니다. 용융 알칼리 금속(나트륨 등), 불산(HF), 그리고 극도로 강력한 불소화제에 노출되면 테플론 재킷이 손상될 수 있습니다.
온도 제약
테플론 재킷은 녹는점이 높지만, 전체 O-링의 작동 온도는 더 제한적입니다.
FEP 캡슐화 씰은 일반적으로 최대 200°C (400°F)까지 정격이며, PFA 버전은 최대 260°C (500°F)까지 견딜 수 있습니다. 직접적인 화염 노출은 즉각적인 실패를 유발합니다.
기계적 민감성
테플론 재킷은 내구성이 있지만 표준 엘라스토머 O-링보다 더 단단하고 덜 유연합니다.
설치 중 표면에 흠집이나 흠집이 생기지 않도록 주의해야 합니다. 재킷에 손상이 생기면 누출 경로가 생겨 내부 코어가 화학적 공격에 노출될 수 있으며, 이는 설계의 주요 이점을 무효화합니다.
프로젝트에 적용하는 방법
이것이 귀하의 요구 사항에 적합한 씰인지 판단하려면 주요 작동 과제를 고려하십시오.
- 공격적인 화학 물질에 대한 씰링이 주요 초점인 경우: 이러한 O-링은 표준 엘라스토머가 빠르게 열화되고 실패할 수 있는 곳에서 견고한 장벽을 제공하므로 탁월한 선택입니다.
- 장기 정적 씰링이 주요 초점인 경우: 낮은 압축 영구 줄어듦은 장기간 동안 씰링력을 유지하여 유지 보수를 줄이고 중요 시스템의 누출을 방지합니다.
- 응용 분야에 잦은 조립 또는 동적 움직임이 포함되는 경우: 단단한 테플론 재킷에 대한 기계적 손상을 방지하기 위해 설치 절차와 표면 마감을 신중하게 평가해야 합니다.
뛰어난 복원력과 특정 한계를 모두 이해함으로써, 테플론 캡슐화 O-링을 장기간 안정적인 씰링을 위해 자신 있게 사용할 수 있습니다.
요약표:
| 특징 | 이점 |
|---|---|
| 이중 재료 설계 | 복원을 위한 탄성 코어와 내화학성을 위한 테플론 재킷 결합. |
| 낮은 압축 영구 줄어듦 | 장기간의 정적 압축 동안 씰링력과 무결성 유지. |
| 광범위한 내화학성 | 대부분의 산, 용매 및 공격적인 매체로부터 보호 (예외 적용). |
| 고온 내성 | PFA 재킷은 최대 260°C (500°F), FEP 재킷은 최대 200°C (400°F)까지 정격. |
| 표준 준수 | L-P389A 및 ASTM-D-2166과 같은 표준 요구 사항 충족 또는 초과. |
까다로운 조건에 대한 안정적인 씰이 필요하십니까?
KINTEK의 테플론 캡슐화 O-링은 정밀도와 내구성을 위해 설계되었습니다. 반도체, 의료, 실험실 또는 산업 분야에 관계없이 프로토타입부터 대량 주문까지 맞춤 제작된 PTFE 부품은 가장 어려운 씰링 문제를 해결하도록 설계되었습니다.
당사가 제공하는 것:
- 압축 영구 줄어듦이 최소화된 장기 씰링 신뢰성.
- 중요한 프로세스를 보호하는 우수한 내화학성.
- 특정 응용 요구 사항에 맞춘 맞춤형 솔루션.
솔루션을 엔지니어링해 봅시다. 지금 바로 전문가에게 문의하여 상담을 받아보세요!

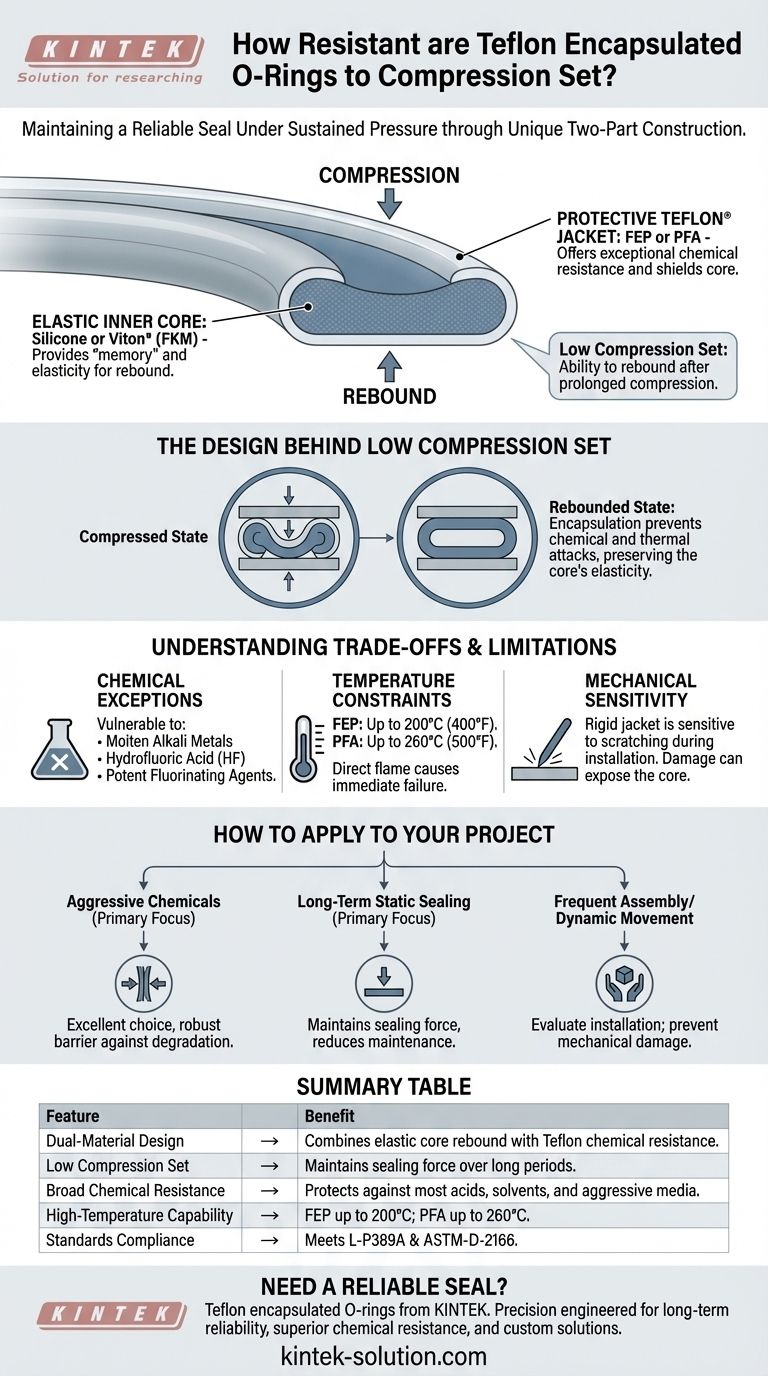

시각적 가이드
