특수 애플리케이션을 위한 성능 향상을 위해 PTFE 적층 재료는 거의 항상 다른 재료와 결합됩니다. 가장 일반적인 첨가제는 유리 섬유와 같은 보강재, 세라믹과 같은 기능성 충전재, 수지, 난연제 및 안정제와 같은 화학 약품입니다. 이러한 추가는 선택 사항이 아니며, 고성능 전자 제품 및 산업 부품의 요구 사항을 충족하기 위해 재료의 기계적 강도, 열전도율 및 전기적 특성을 개선하는 데 중요합니다.
순수 PTFE는 탁월한 전기적 특성과 내화학성을 제공하지만, 적층판에서는 단독으로 사용되는 경우가 거의 없습니다. 첨가제는 PTFE의 고유한 부드러움과 열 불안정성을 고주파 회로 및 까다로운 기계적 환경에 적합한 견고하고 안정적인 재료로 변환하는 데 필수적입니다.
순수 PTFE만으로는 부족한 이유
순수 PTFE는 우수한 절연체이며 마찰 계수가 매우 낮지만, 인쇄 회로 기판(PCB)과 같은 구조적 적층판에 사용하기에는 상당한 한계가 있습니다. 이러한 특정 약점을 극복하기 위해 첨가제가 사용됩니다.
PTFE의 고유한 약점
순수 PTFE는 기계적으로 부드럽고 열팽창 계수(CTE)가 높습니다. 이는 압력 하에서 변형될 수 있으며 온도 변화에 따라 상당히 팽창하고 수축하여 구리 트레이스 및 솔더 조인트와 같은 부착된 부품에 응력을 유발한다는 것을 의미합니다.
목표: 성능 맞춤화
PTFE 매트릭스에 특정 재료를 추가함으로써 제조업체는 적층판의 최종 특성을 정밀하게 제어할 수 있습니다. 이를 통해 엔지니어는 열 관리, 마이크로파 주파수에서의 신호 무결성 보장 또는 견고한 지지대 제공 등 특정 과제에 맞춰진 재료를 선택할 수 있습니다.
첨가제의 주요 범주 및 목적
PTFE 적층판에 사용되는 첨가제는 기계적, 열적 또는 전기적 특성을 개선하거나 제조 공정 자체를 지원하는 주요 기능별로 그룹화할 수 있습니다.
기계적 강도를 위한 보강재
보강의 주된 목표는 강성과 치수 안정성을 추가하는 것입니다.
직조 유리 또는 아라미드 섬유가 가장 일반적인 보강재입니다. 이들은 PTFE 내부에 강력한 내부 구조를 생성하여 온도 변화에 따른 변형 또는 모양 변화 경향을 크게 줄입니다. 이는 PCB의 물리적 무결성을 유지하는 데 중요합니다.
전기 및 열 제어를 위한 충전재
충전재는 일반적으로 PTFE 매트릭스에 혼합된 미세 입자로, 재료의 성능 특성을 미세 조정합니다.
세라믹 충전재는 적층판의 전기적 및 열적 특성을 수정하는 데 널리 사용됩니다. 이들은 CTE를 낮추고 가장 중요하게는 고주파 신호 성능에 중요한 재료의 유전 상수(Dk)를 정밀하게 제어할 수 있도록 돕습니다. 또한 열전도율을 개선하여 활성 부품의 열을 방출하는 데 도움을 줍니다.
금속 충전재는 열전도율을 최대화하는 것이 주요 목표인 애플리케이션에서도 사용될 수 있습니다.
제조 용이성을 위한 바인더 및 안정제
이 범주의 첨가제는 재료가 안정적으로 제조되고 현장에서 오래 지속되도록 보장합니다.
수지는 PTFE와 충전재가 서로 그리고 다층 보드 스택업의 구리 포일과 같은 다른 층과 더 효과적으로 결합되도록 돕기 위해 종종 추가됩니다.
난연제 및 안정제는 재료가 가연성에 대한 업계 안전 표준(예: UL 94 V-0)을 충족하고 작동 수명 동안 노화, 열 및 화학적 노출로 인한 열화에 저항하도록 포함됩니다.
상충 관계 이해
PTFE 매트릭스에 재료를 추가하는 것은 균형 잡는 과정입니다. 한 가지 속성을 개선하면 때때로 다른 속성에 부정적인 영향을 미칠 수 있으며, 이러한 절충을 이해하는 것이 중요합니다.
전기적 성능에 미치는 영향
유리 섬유와 같은 보강재는 엄청난 강도를 추가하지만, 그 유전 특성은 순수 PTFE와 다릅니다. 이는 재료의 손실 계수(Df), 즉 신호 손실을 약간 증가시킬 수 있습니다. 유리 직조 자체의 설계가 신호 무결성에 영향을 미칠 수 있습니다.
가공성에 미치는 영향
단단한 세라믹 충전재를 추가하면 적층판이 훨씬 더 안정적이고 열전도성이 높아지지만, 재료가 더 마모성이 강해집니다. 이는 드릴링 및 라우팅 공정 중 공구 마모를 증가시켜 제조 비용을 증가시킬 수 있습니다.
비용 요인
순수 PTFE는 이미 프리미엄 재료입니다. 특수 고성능 충전재와 균일한 복합 재료를 만드는 데 필요한 복잡한 제조 공정을 추가하면 적층판의 최종 비용이 더욱 증가합니다.
목표에 맞는 올바른 선택
PTFE 적층판의 선택은 애플리케이션의 가장 중요한 성능 요구 사항에 의해 결정되어야 합니다.
- 고주파수에서의 신호 무결성이 주요 초점인 경우: 안정적인 낮은 유전 상수를 제공하도록 설계된 세라믹 충전재가 있는 적층판을 우선적으로 고려하십시오.
- 기계적 안정성과 내구성이 주요 초점인 경우: 팽창 및 변형을 최소화하기 위해 높은 비율의 직조 유리 보강재가 있는 재료를 선택하십시오.
- 고출력 부품의 열 관리가 주요 초점인 경우: 열을 효과적으로 방출하도록 열전도성 충전재로 특별히 설계된 적층판을 찾으십시오.
- 안전 및 가연성 표준 충족이 주요 초점인 경우: 재료 데이터 시트에 난연제 첨가제와 UL 94 V-0과 같은 등급 준수가 명시되어 있는지 확인하십시오.
궁극적으로 이러한 첨가제를 이해하면 일반적인 재료 선택을 넘어 특정 성능 목표를 충족하는 정밀하게 설계된 복합 재료를 선택할 수 있습니다.
요약표:
| 첨가제 범주 | 일반적인 재료 | 주요 목적 |
|---|---|---|
| 보강재 | 직조 유리, 아라미드 섬유 | 강성과 치수 안정성 증가, 변형 감소. |
| 충전재 | 세라믹, 금속 | 유전 상수(Dk) 제어, 열전도율 개선, CTE 감소. |
| 바인더/안정제 | 수지, 난연제 | 층 결합 개선, 안전 표준(예: UL 94 V-0) 충족, 수명 보장. |
특정 요구 사항에 맞게 설계된 PTFE 적층판이 필요하십니까?
고주파, 고출력 또는 기계적으로 까다로운 애플리케이션의 성공을 위해서는 올바른 재료 복합 재료를 선택하는 것이 중요합니다. KINTEK은 맞춤형 적층판을 포함한 고급 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 반도체, 의료, 실험실 및 산업 분야의 엔지니어와 협력하여 기계적 강도, 열 관리 및 신호 무결성의 균형을 맞춘 솔루션을 개발합니다. 초기 프로토타입부터 대량 생산에 이르기까지 당사의 전문 지식은 부품이 안정적으로 작동하도록 보장합니다.
귀하의 설계를 최적화할 수 있도록 도와드리겠습니다. 귀하의 프로젝트에 대해 논의하고 견적을 받으려면 지금 바로 저희 팀에 문의하십시오.

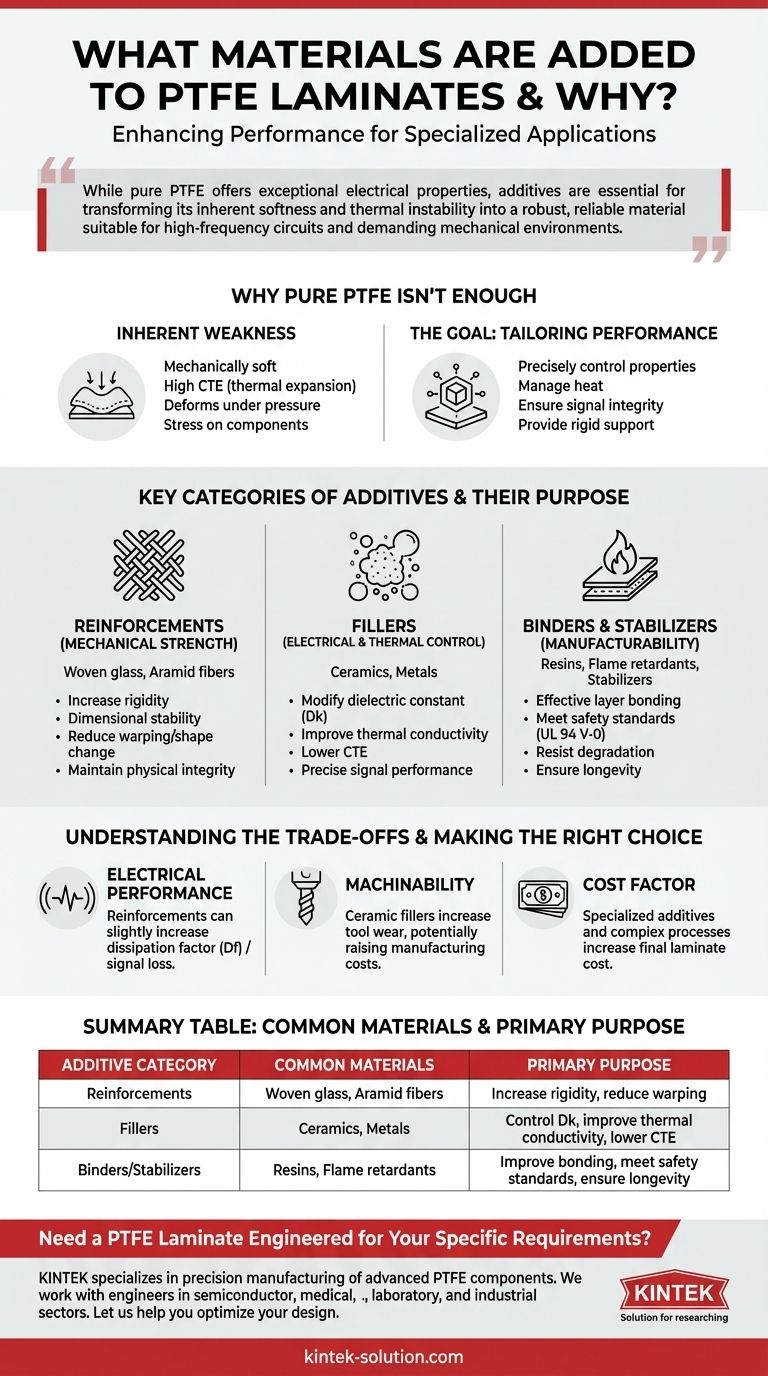

시각적 가이드
