간단히 말해서, PTFE 씰링 링이 있는 기계적 씰은 극한 조건에서 작동하는 기계의 움직이는 부품 사이의 누출을 방지하는 데 사용되는 특수 구성 요소입니다. 이 씰은 폴리테트라플루오로에틸렌(PTFE)을 주요 씰링 재료로 사용하는데, 이는 PTFE의 고유한 특성 덕분에 공격적인 화학 물질, 고온 또는 과도한 마찰로 인해 기존 고무 또는 엘라스토머 씰이 빠르게 실패하는 곳에서 성공할 수 있기 때문입니다.
핵심은 PTFE 씰이 범용 솔루션이 아니라 특정 문제를 해결하기 위한 고성능 도구라는 것입니다. 그 효과는 PTFE의 강점(내화학성 및 내열성과 같은)을 활용하는 설계에 달려 있으며, 동시에 압력 하에서 변형되는 경향과 같은 고유한 약점을 보완하기 위해 금속 스프링과 같은 구성 요소를 사용합니다.
이러한 씰의 구성 및 작동 방식
표준 기계적 씰은 회전축과 고정 하우징 사이에 장벽을 만듭니다. PTFE가 추가되면 까다로운 환경에 대한 이 기능이 향상됩니다.
PTFE 링의 역할
PTFE 구성 요소는 중요한 씰링 표면입니다. 이는 다른 재료를 파괴할 수 있는 조건을 견딜 수 있는 단단한 장벽을 형성하는 고유한 특성 조합으로 선택됩니다.
에너자이저의 중요성
많은 고성능 PTFE 씰은 스프링으로 구동됩니다. 금속 스프링(종종 스테인리스 스틸 또는 기타 내식성 합금으로 제작됨)이 PTFE 재킷 내부에 삽입됩니다.
PTFE는 화학적으로 불활성이며 마찰이 적은 씰링 표면을 제공하는 반면, 스프링은 일정하고 균일한 힘을 제공합니다. 이 힘은 씰이 맞닿는 표면에 계속 접촉하도록 보장하여 마모, 압력 변동 및 PTFE의 낮은 탄성 복원력을 보상합니다.
PTFE 사용의 주요 이점
엔지니어는 다른 재료를 사용할 수 없을 때 PTFE를 지정합니다. 그 이점은 올바른 맥락에서 중요합니다.
탁월한 내화학성
PTFE는 사실상 불활성이며 거의 모든 산업용 화학 물질 및 용제에 내성이 있습니다. 이는 화학 처리, 제약, 석유 및 가스 분야에서 필수적입니다.
극한 온도 내성
PTFE는 극저온(-200°C)에서 고온(260°C)에 이르기까지 매우 넓은 온도 범위에서 무결성과 씰링 특성을 유지합니다.
극도로 낮은 마찰
PTFE는 모든 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 이는 동적(움직이는) 응용 분야에서 드래그 및 열 발생을 줄여 효율성을 개선하고 씰 및 장비의 작동 수명을 연장합니다.
논스틱 표면
PTFE의 논스틱 특성은 씰 표면에 잔류물이 쌓이는 것을 방지합니다. 이는 점성 유체, 식품 가공 또는 제약과 같이 청결이 가장 중요한 응용 분야에서 중요합니다.
상충 관계 및 한계 이해
완벽한 재료는 없습니다. 신뢰할 수 있는 씰 설계를 보장하기 위해 PTFE의 한계를 인식하는 것이 신뢰할 수 있는 엔지니어링에 필요합니다.
"크리프"의 과제
PTFE는 크리프 또는 콜드 플로우에 취약합니다. 지속적인 압력과 온도 하에서 재료는 시간이 지남에 따라 서서히 변형될 수 있습니다. 이는 씰링력이 손실되고 누출이 발생할 수 있으므로 스프링 에너자이저가 일관된 하중을 유지하는 데 매우 중요한 이유입니다.
낮은 인장 강도
순수 PTFE 자체는 상대적으로 강도가 낮아 고압에 의해 손상될 수 있습니다. 두 구성 요소 사이의 간극으로 "압출"되거나 밀려 씰이 파손될 수 있습니다.
이를 상쇄하기 위해 고압 응용 분야용 씰에는 PEEK(폴리에테르에테르케톤)와 같은 더 강한 재료로 만든 백업 링이 통합되는 경우가 많습니다. 백업 링은 구조적 지지력을 제공하고 PTFE의 압출을 방지합니다.
낮은 탄성 복원력
고무 O-링처럼 원래 모양으로 되돌아오는 것과 달리 PTFE는 탄성이 매우 낮습니다. 압축되면 잘 반동하지 않습니다. 이것이 설계에 탄력 있는 씰에 필요한 힘을 제공하기 위해 스프링 또는 기타 에너자이저를 통합해야 하는 주된 이유입니다.
목표에 맞는 올바른 선택
올바른 씰을 선택하려면 재료와 설계를 특정 작동 과제에 맞춰야 합니다.
- 공격적인 내화학성이 주요 초점이라면: PTFE는 거의 보편적인 화학적 불활성으로 인해 거의 타의 추종을 불허하는 선택입니다.
- 넓은 온도 범위가 주요 초점이라면: PTFE 씰은 극저온과 고열 사이를 순환하는 응용 분야에 대한 기본 솔루션입니다.
- 고압 동적 씰링이 주요 초점이라면: 압출을 방지하기 위해 PEEK 백업 링과 함께 사용되는 스프링 구동 PTFE 씰을 사용해야 합니다.
- 일정한 하중 하에서 장기적인 정적 씰링이 주요 초점이라면: PTFE의 크리프 경향을 고려하고 설계가 시간이 지남에 따라 일관된 씰링력을 유지하도록 보장해야 합니다.
PTFE의 고유한 강점과 특정 한계를 모두 이해함으로써 가장 까다로운 환경을 위한 매우 안정적인 씰링 시스템을 구축하기 위해 PTFE를 활용할 수 있습니다.
요약표:
| 주요 특징 | 이점 | 이상적인 용도 |
|---|---|---|
| 내화학성 | 공격적인 화학 물질 및 용제에 대한 내성 | 화학 처리, 제약, 석유 및 가스 |
| 온도 내성 | -200°C에서 260°C까지 성능 발휘 | 극한의 온도 사이클이 있는 응용 분야 |
| 낮은 마찰 | 드래그, 열 및 마모 감소 | 동적 씰링, 효율성 향상 |
| 논스틱 표면 | 잔류물 축적 방지, 세척 용이 | 식품 가공, 제약, 점성 유체 |
극한 조건에 대한 안정적인 씰링 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 기계적 씰을 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 당사의 정밀 엔지니어링은 공격적인 화학 물질, 극한 온도 및 고압을 처리하도록 씰이 설계되어 장비 가동 중단 시간과 성능을 극대화합니다.
프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다. 당사 전문가가 가장 까다로운 씰링 문제를 해결하도록 도와드리겠습니다.
맞춤형 솔루션을 위해 지금 KINTEK에 문의하십시오!

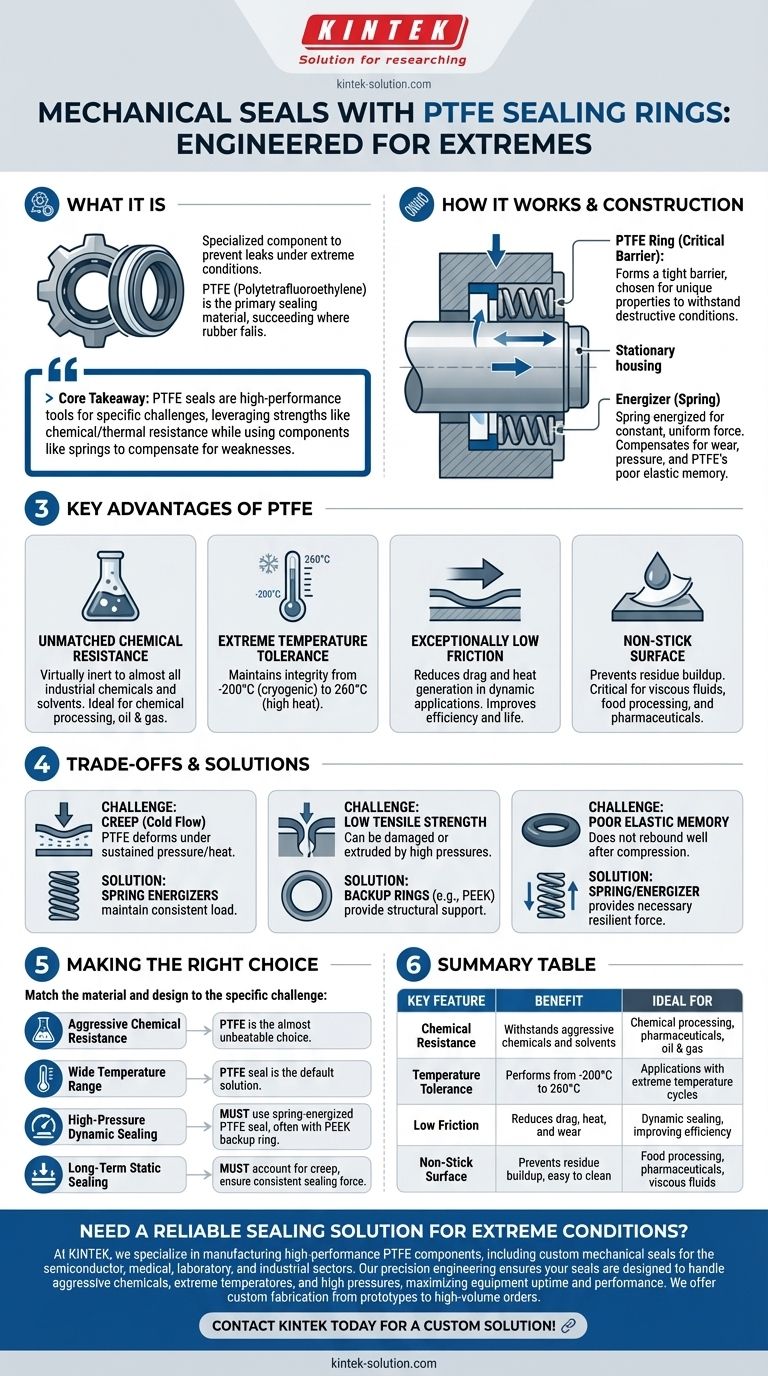

시각적 가이드
