O-링이란 무엇이며 주요 기능은 무엇입니까? 모든 시스템에서 누출 없는 밀봉의 핵심

간단히 말해, O-링은 유체와 기체의 누출 또는 유입을 차단하도록 설계된 원형 개스킷입니다. 이는 홈에 압축되어 재료가 변형되어 두 개의 맞닿는 표면 사이의 틈을 채움으로써 매우 효과적이고 신뢰할 수 있는 씰을 생성하는 방식으로 작동합니다.

O-링의 독창성은 단순성에 있습니다. 기계적 압축과 시스템 압력을 모두 활용하여 변형되고 가공된 홈에 완벽하게 밀착되어 액체나 기체의 잠재적인 누출 경로를 차단합니다.

O-링 밀봉의 핵심 원리

O-링의 효과는 물리적 힘에 대한 예측 가능한 반응에서 비롯됩니다. 이는 모양, 재료 및 장착되는 하드웨어 설계에 의존하는 정밀하게 설계된 구성 요소입니다.

초기 압축의 역할

O-링은 항상 차지할 공간보다 약간 크게 설계됩니다. 설치 중 의도적인 "압착" 또는 압축이 씰을 만드는 첫 번째 단계입니다.

이 초기 압축은 O-링 재료가 홈의 내부 및 외부 벽에 단단히 압착되도록 하여 시스템에 압력이 가해지지 않을 때에도 기준 밀봉을 설정합니다.

물리적 장벽 생성

O-링 자체가 장벽입니다. 유연하고 소수성(발수성) 재료로 만들어져 두 부품 사이의 공간을 물리적으로 막습니다.

압축되면 O-링은 원형 단면에서 더 타원형으로 변형되어 유체가 통과할 수 있는 미세한 틈이 없도록 보장합니다.

시스템 압력이 씰을 강화하는 방법

O-링 설계의 핵심 측면은 시스템 자체의 압력을 유리하게 사용할 수 있는 능력입니다.

한쪽 면의 압력이 증가하면 O-링을 홈의 반대쪽 벽에 더 강하게 밀어냅니다. 이 작용은 밀봉력을 강화하여 압력이 상승함에 따라 씰을 더욱 단단하고 견고하게 만듭니다.

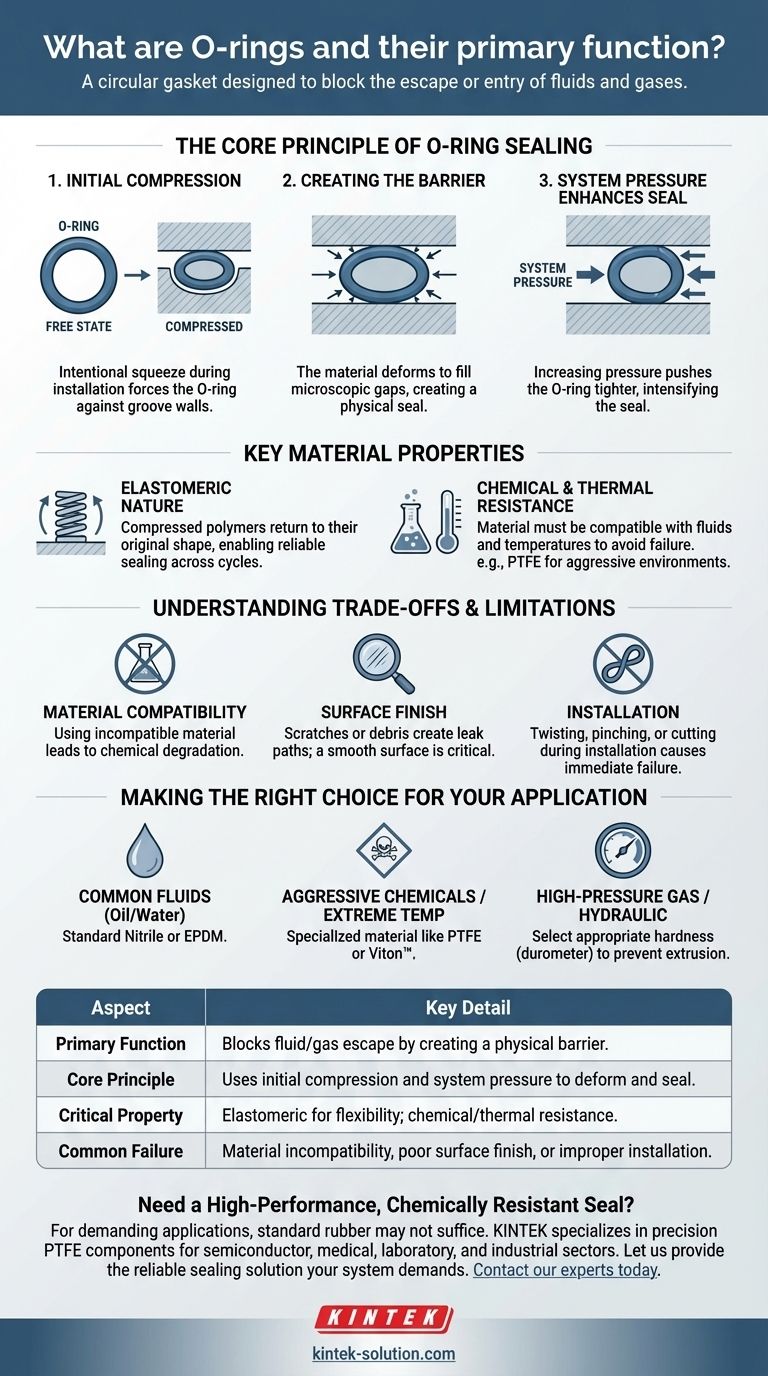

O-링이란 무엇이며 주요 기능은 무엇입니까? 모든 시스템에서 누출 없는 밀봉의 핵심

주요 재료 특성

O-링이 만들어진 재료는 치수만큼이나 중요합니다. 재료의 선택은 다양한 화학적 및 열적 환경에서의 성능을 결정합니다.

탄성체의 특성

O-링은 일반적으로 탄성 특성을 가진 폴리머인 엘라스토머로 만들어집니다. 이는 압축되었다가 힘이 제거되면 원래 모양으로 돌아갈 수 있게 하여 여러 사이클에 걸쳐 신뢰할 수 있는 밀봉을 가능하게 합니다.

내화학성 및 내열성

재료는 밀봉하는 유체와 화학적으로 호환되어야 합니다. 잘못된 재료를 사용하면 팽창, 경화, 균열이 발생하여 결국 고장날 수 있습니다.

예를 들어, 표준 고무 화합물이 빠르게 열화되는 공격적인 화학 물질이나 극한 온도가 관련된 응용 분야에서는 PTFE(테플론)와 같은 특수 재료가 사용됩니다.

절충점 및 한계 이해

O-링은 매우 효과적이지만 결함이 없는 것은 아닙니다. 성능은 올바른 설계, 재료 선택 및 설치에 전적으로 달려 있습니다.

재료 호환성은 협상의 여지가 없음

O-링 고장의 가장 흔한 원인은 시스템 유체 또는 작동 온도와 호환되지 않는 재료를 선택하는 것입니다. 이는 화학적 열화와 씰의 완전한 손실로 이어질 수 있습니다.

표면 마감의 중요성

O-링은 밀봉할 매끄럽고 깨끗한 표면이 필요합니다. 맞닿는 표면의 긁힘, 흠집 또는 이물질은 O-링이 아무리 잘 설계되었더라도 유체가 씰을 우회할 수 있는 작은 채널을 만들 수 있습니다.

설치로 인한 고장 가능성

O-링은 조심스럽게 설치해야 합니다. 설치 중 비틀림은 응력 지점과 불균일한 밀봉 표면을 만들 수 있습니다. 마찬가지로, 조립 중 날카로운 모서리에 O-링을 끼우거나 자르면 즉각적인 누출 경로가 생성됩니다.

응용 분야에 맞는 올바른 선택

올바른 O-링을 선택하려면 시스템의 특정 요구 사항을 이해해야 합니다.

온도 중간 정도에서 오일이나 물과 같은 일반적인 유체를 포함하는 것이 주요 초점인 경우: 표준 니트릴 또는 EPDM 고무 O-링이 일반적으로 가장 신뢰할 수 있고 비용 효율적인 선택입니다.
공격적인 화학 물질이나 극한 온도에 대한 밀봉이 주요 초점인 경우: 장기적인 무결성을 보장하기 위해 PTFE(테플론) 또는 Viton™과 같은 특수 재료가 필요합니다.
고압 가스 또는 유압 시스템이 주요 초점인 경우: 적절한 경도(듀로미터)를 가진 O-링을 선택하고 압력 하에서 압출을 방지하도록 홈이 설계되었는지 확인해야 합니다.

궁극적으로 O-링은 올바른 선택과 설치가 모든 밀봉 시스템의 무결성에 중요한 기본 구성 요소입니다.

요약표:

측면	주요 세부 정보
주요 기능	물리적 장벽을 생성하여 유체 및 기체의 누출 또는 유입을 차단합니다.
핵심 원리	초기 압축 및 시스템 압력을 사용하여 가공된 홈을 변형하고 밀봉합니다.
중요 재료 특성	유연성을 위한 탄성체의 특성; 호환성을 위한 내화학성/내열성.
일반적인 고장 원인	재료 비호환성, 열악한 표면 마감 또는 부적절한 설치(비틀림/끼임).
