본질적으로 RF PCB용 PTFE 기반 재료는 복합재입니다. 이는 특정 충전재 및 보강재로 강화된 폴리테트라플루오로에틸렌(PTFE) 매트릭스로 구성됩니다. 이러한 첨가는 임의적이지 않습니다. 순수 PTFE가 제공할 수 있는 것 이상으로 재료의 기계적, 열적 및 전기적 특성을 개선하기 위해 정밀하게 설계되었습니다.
순수 PTFE의 주요 과제는 고주파 신호에 대한 뛰어난 전기적 특성이 열악한 기계적 및 열적 안정성과 결합된다는 것입니다. 따라서 PCB 재료 제조업체는 정교한 복합재를 만들어 충전재와 보강재를 추가하여 PTFE의 필수 RF 성능을 유지하면서 구조적 무결성과 열 제어를 얻습니다.
기초: PTFE 매트릭스
PTFE란 무엇입니까?
PTFE, 즉 폴리테트라플루오로에틸렌은 합성 불소 중합체입니다. 이는 불소 원자로 완전히 둘러싸인 긴 탄소 사슬로 구성됩니다.
믿을 수 없을 만큼 강력한 탄소-불소 결합은 PTFE의 가장 바람직한 특성의 원천입니다. 이러한 결합은 재료를 화학적으로 비반응성이고, 습기에 강하며, 전기적으로 절연되게 만듭니다.
RF 애플리케이션에 PTFE를 사용하는 이유는 무엇입니까?
고주파 회로의 경우 PTFE는 본질적으로 매우 낮은 유전 손실(낮은 소산 계수 또는 Df라고도 함)을 가지므로 우수한 기본 재료입니다. 이는 RF 신호 에너지가 재료를 통해 이동할 때 열로 손실되는 양이 적다는 것을 의미합니다.
또한 예측 가능한 임피던스와 신호 무결성을 마이크로파 및 밀리미터파 주파수에서 유지하는 데 중요한 안정적이고 낮은 유전 상수(Dk)를 제공합니다.
순수 PTFE의 고유한 한계
전기적으로는 우수하지만 순수 PTFE는 기계적으로 부드럽고 특히 온도 변화에 따라 치수 안정성이 떨어집니다. 이로 인해 납땜 및 환경 스트레스를 견뎌야 하는 단단한 다층 인쇄 회로 기판 제조에는 단독으로 적합하지 않습니다.
성능 엔지니어링: 충전재 및 보강재
순수 PTFE의 한계를 극복하기 위해 제조업체는 PTFE 매트릭스 내부에 다른 재료를 삽입합니다. 두 가지 주요 범주는 충전재와 보강재입니다.
세라믹 충전재의 역할
세라믹 분말은 RF 라미네이트에 사용되는 가장 일반적인 유형의 충전재입니다. 주된 목적은 재료의 전기적 및 열적 특성을 엔지니어링하는 것입니다.
세라믹 충전재의 유형과 양을 신중하게 선택함으로써 제조업체는 복합재의 최종 유전 상수(Dk)를 정밀하게 제어할 수 있습니다. 이를 통해 특정 임피던스 요구 사항에 맞게 조정된 광범위한 재료 포트폴리오를 제공할 수 있습니다. 특정 세라믹은 열전도율도 크게 향상시킵니다.
보강재의 역할
보강재는 기계적 강성과 치수 안정성을 제공하기 위해 추가됩니다. 이들은 PTFE 매트릭스 내부에 구조적 골격을 형성하여 제조 및 작동 중에 재료가 변형되거나 모양이 변하는 것을 방지합니다.
일반적인 보강재에는 직조 유리 또는 보다 까다로운 응용 분야의 경우 아라미드 섬유가 포함됩니다. 이 구조는 안정적인 다층 PCB를 만드는 데 필수적입니다.

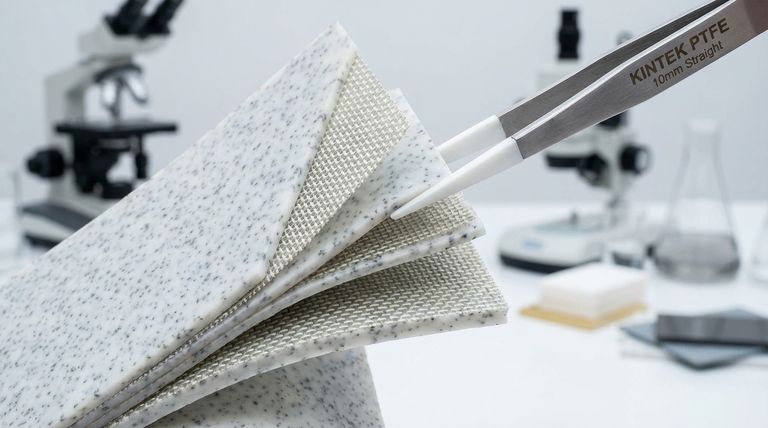

통합된 복합 재료
최종 라미네이트는 단순한 혼합물이 아니라 진정한 복합재입니다. PTFE 매트릭스는 세라믹 충전재와 보강 구조를 캡슐화하여 고유한 전기적, 기계적 및 열적 거동 조합을 가진 단일의 응집력 있는 시트로 결합합니다.
절충 사항 이해
성능 대 비용
PTFE 기반 복합재는 FR-4와 같은 표준 PCB 재료보다 훨씬 비쌉니다. 필요한 고급 재료와 복잡한 제조 공정이 이러한 높은 비용에 기여합니다.
제조 복잡성
이러한 재료는 PCB 제조 과정에서 다루기가 더 어려울 수 있습니다. PTFE 매트릭스의 부드러움으로 인해 기존의 단단한 보드에 비해 특수 드릴링, 라우팅 및 도금 공정이 필요합니다.
엔지니어링 균형
모든 첨가제는 절충을 나타냅니다. 예를 들어, 더 많은 직조 유리 보강재를 추가하면 기계적 안정성이 향상되지만 유전 상수에서 약간의 불일치가 발생할 수 있습니다. 재료 과학자의 목표는 특정 응용 분야의 성능 목표를 충족하는 최적의 균형을 찾는 것입니다.
설계를 위한 올바른 선택
올바른 PTFE 기반 재료를 선택하는 것은 특정 구성을 주요 설계 목표와 일치시키는 것입니다.
- 고주파에서 정확한 임피던스가 주요 초점인 경우: 낮고 안정적이며 엄격하게 제어되는 유전 상수를 제공하도록 엔지니어링된 세라믹 충전재가 있는 재료를 선택하십시오.
- 크거나 복잡한 보드의 기계적 안정성이 주요 초점인 경우: 강력한 직조 유리 또는 아라미드 섬유 보강재가 있는 구성을 우선시하십시오.
- 고출력 부품의 열 관리가 주요 초점인 경우: 열을 분산시키는 데 도움이 되는 열전도성 세라믹 충전재를 구체적으로 사용하는 재료를 찾으십시오.
이러한 재료가 엔지니어링된 복합재라는 것을 이해함으로써 응용 분야의 고유한 요구 사항에 맞게 정밀하게 조정된 라미네이트를 선택할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 핵심 이점 |
|---|---|---|
| PTFE 매트릭스 | 기본 재료 | 신호 손실 최소화를 위한 극도로 낮은 유전 손실(Df) |
| 세라믹 충전재 | 전기적/열적 특성 조정 | 유전 상수(Dk) 제어, 열전도율 향상 |
| 보강재 (예: 직조 유리) | 기계적 안정성 제공 | 강성 및 치수 안정성 추가로 안정적인 PCB 구현 |
RF 애플리케이션에 맞게 정밀하게 조정된 PTFE 부품이 필요하십니까?
KINTEK은 씰, 라이너 및 실험실 용품을 포함한 고성능 PTFE 부품의 맞춤형 제작을 전문으로 합니다. 당사의 정밀 생산 전문 지식은 RF, 반도체, 의료 및 산업 응용 분야의 까다로운 전기적 및 기계적 요구 사항을 충족하는 부품을 프로토타입부터 대량 생산까지 보장합니다.
지금 KINTEK에 문의하여 당사의 맞춤형 PTFE 솔루션이 설계의 성능과 안정성을 어떻게 향상시킬 수 있는지 논의하십시오.

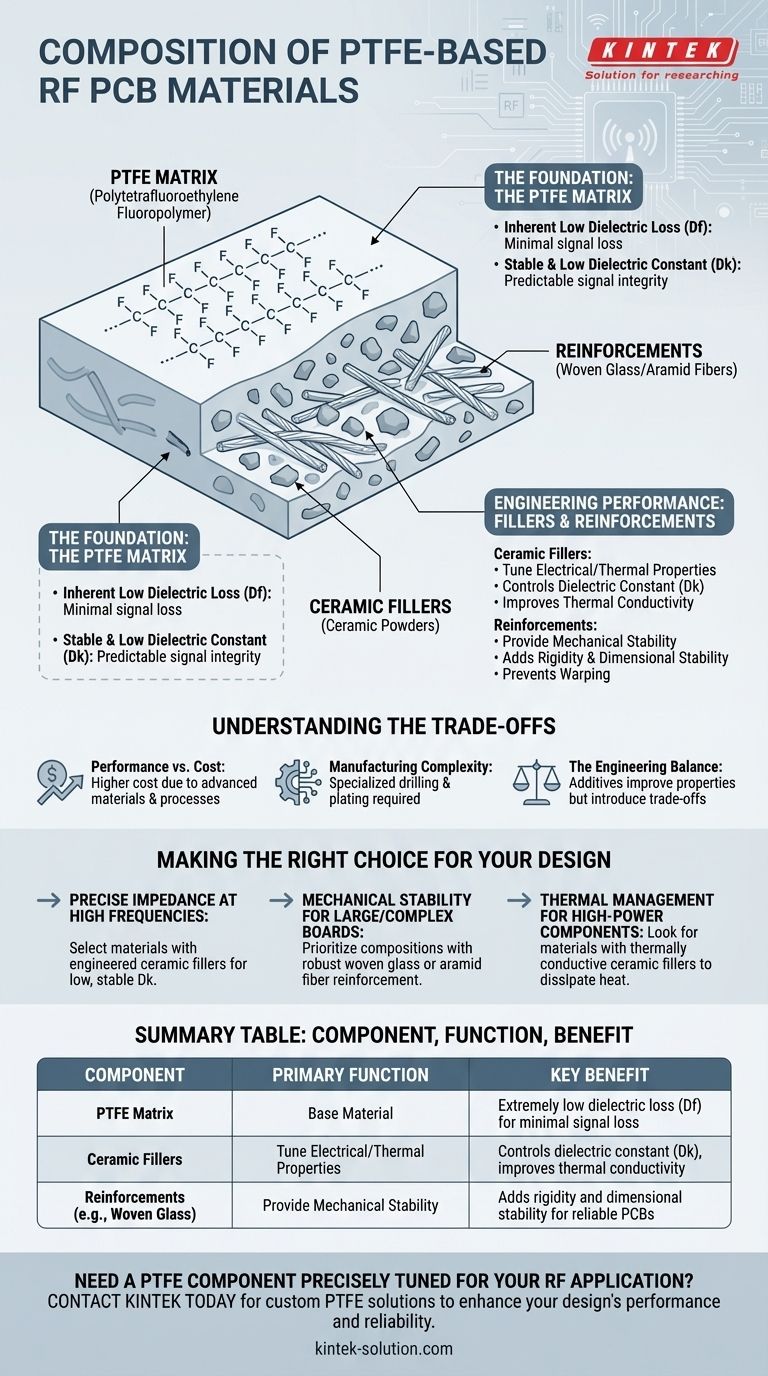

시각적 가이드
