본질적으로 PTFE 라이닝 밸브는 고성능 논스틱 갑옷을 입은 표준 금속 밸브입니다. 이는 견고한 금속 본체(일반적으로 주철, 연성 주철 또는 스테인리스 스틸)를 가지며 내부 표면이 폴리테트라플루오로에틸렌(PTFE)의 두꺼운 층으로 완전히 코팅된 밸브입니다. 이 설계의 주요 목적은 탁월한 내식성을 제공하여 공격적인 화학 물질, 산 및 고순도 유체로부터 밸브의 구조 부품을 보호하는 불활성 장벽을 만드는 것입니다.
PTFE 라이닝 밸브의 핵심 개념은 간단하면서도 강력합니다. 금속의 기계적 강도와 압력 유지 능력을 PTFE의 우수한 화학적 불활성과 결합합니다. 이는 공격적인 유체에 노출되면 표준 금속 밸브를 빠르게 열화시키는 유체를 안전하게 처리하기 위한 비용 효율적이고 매우 안정적인 솔루션입니다.
핵심 원리: 강도와 저항성의 결합
이러한 구성 요소의 가치를 완전히 이해하려면 두 가지 주요 재료가 어떻게 협력하는지 이해하는 것이 중요합니다. 각 재료는 뚜렷하지만 중요한 기능을 수행합니다.
금속 본체의 역할
외부 금속 본체는 밸브의 구조적 무결성을 제공합니다. 시스템 압력을 유지하고, 기계적 응력에 저항하며, 주변 배관에 단단히 연결하는 역할을 합니다. 이 금속 쉘 없이는 밸브가 대부분의 산업 응용 분야의 혹독한 환경을 견딜 수 없습니다.
PTFE 라이닝의 기능
내부 PTFE 라이닝은 공정 유체와 직접 접촉하는 부품입니다. PTFE는 극도의 화학적 불활성과 논스틱 특성으로 알려진 불소수지입니다. 그 유일한 임무는 금속 본체를 화학적 공격으로부터 보호하여 부식을 방지하고 제품 순도를 보장하는 것입니다.
이 조합이 비용 효율적인 이유
전체 밸브를 하스텔로이(Hastelloy) 또는 티타늄과 같은 값비싼 특수 합금으로 제작하는 것보다 PTFE 라이닝 밸브를 사용하는 것이 더 경제적일 수 있습니다. 이 복합 설계는 전체 본체 합금 밸브의 높은 비용 없이도 응용 분야에 필요한 내화학성을 제공하여 내구성이 뛰어나고 장기적인 솔루션을 제공합니다.
주요 PTFE 라이닝 밸브 유형 및 기능
다양한 밸브 설계에 PTFE 라이닝을 적용하여 간단한 켜기/끄기 제어부터 대형 파이프라인의 유량 조절에 이르기까지 특정 작동 요구 사항에 맞춥니다.
켜기/끄기 제어를 위한 볼 밸브
PTFE 라이닝 볼 밸브는 부식성 유체의 안정적인 켜기/끄기 제어를 위한 최고의 선택입니다. 회전하는 볼에도 라이닝이 되어 있어 접액 부품이 모두 미디어로부터 보호됩니다. 이는 화학 물질 주입 시스템 및 제약 공정에서 흔히 볼 수 있습니다.
대규모 유량 조절을 위한 버터플라이 밸브
대구경 파이프의 유량을 조절하거나 차단하는 데는 PTFE 라이닝 버터플라이 밸브가 이상적입니다. 가벼우면서도 견고한 설계로 단단한 밀봉을 제공하며, 라이닝은 화학 공장 및 발전소와 같은 응용 분야에서 탁월한 내화학성을 보장합니다.
역류 방지를 위한 체크 밸브
PTFE 라이닝 체크 밸브는 유체가 한 방향으로만 흐르도록 하여 중요한 안전 기능을 수행합니다. 이는 펌프 및 기타 상류 장비의 손상을 유발할 수 있는 역류를 방지하므로 압축 가스 장치 및 해양 작업에서 필수적입니다.
특수 응용 분야를 위한 특수 밸브
특정 요구 사항을 위한 다른 설계도 있습니다. PTFE 라이닝 플러그 밸브는 고온 서비스에 자주 사용되며, PTFE 라이닝 다이어프램 밸브는 식품, 음료 및 제약 산업의 위생 공정에 완벽한 틈새 없는 설계를 특징으로 합니다.
상충 관계 및 한계 이해
매우 효과적이지만 PTFE 라이닝 밸브가 만능 솔루션은 아닙니다. 한계를 이해하는 것이 올바른 적용과 고장 방지에 중요합니다.
온도 및 압력 경계
PTFE는 폴리머이므로 고체 금속보다 명확한 온도 및 압력 한계가 있습니다. 폴리머로서는 높은 열 안정성(종종 최대 230°C / 450°F)을 가지지만, 제조업체가 지정한 한계를 초과하면 라이너가 고장날 수 있습니다.
기계적 손상에 대한 민감성
PTFE 라이닝은 마모성이 높은 슬러리 또는 부적절한 설치 및 유지 관리로 인해 손상될 수 있습니다. 라이닝의 긁힘이나 홈은 부식성 유체가 금속 본체에 도달할 수 있는 경로를 만들어 전체 밸브의 무결성을 손상시킬 수 있습니다.
특정 미디어에 대한 투과성
드물고 매우 구체적인 응용 분야에서는 매우 작은 분자(일부 가스 또는 산과 같은)가 시간이 지남에 따라 폴리머 라이닝을 통해 서서히 투과될 수 있습니다. 이는 틈새 문제이지만 고압에서 매우 공격적이거나 위험한 유체를 처리할 때는 고려해야 할 중요한 사항입니다.
시스템에 적합한 선택
올바른 밸브를 선택하려면 구성 요소의 기능과 프로세스의 요구 사항을 일치시켜야 합니다.
- 공격적인 화학 물질에 대한 부식 방지가 주요 초점이라면: PTFE 라이닝 밸브는 표준 금속 밸브보다 거의 항상 가장 안정적이고 비용 효율적인 선택입니다.
- 고순도 유체를 처리하는 경우: PTFE 라이닝 밸브의 불활성, 논스틱 표면은 유체 오염 및 축적을 방지하는 데 이상적입니다.
- 시스템에 대형 파이프의 유량 제어가 포함된 경우: PTFE 라이닝 버터플라이 밸브는 가볍고 견고하며 내화학성이 뛰어난 솔루션을 제공합니다.
- 프로세스에 극한 온도, 압력 또는 연마재가 포함된 경우: 작동 조건이 밸브 PTFE 라이닝의 지정된 한계 내에 있는지 신중하게 확인해야 합니다.
궁극적으로 PTFE 라이닝 밸브를 선택하는 것은 화학적으로 까다로운 유체에 직면했을 때 시스템의 장기적인 안전, 신뢰성 및 무결성에 대한 투자입니다.
요약표:
| 밸브 유형 | 주요 기능 | 주요 응용 분야 |
|---|---|---|
| 볼 밸브 | 안정적인 켜기/끄기 제어 | 화학 물질 주입, 제약 공정 |
| 버터플라이 밸브 | 대형 파이프의 유량 조절 | 화학 공장, 발전소 |
| 체크 밸브 | 역류 방지 | 압축 가스 장치, 해양 작업 |
| 다이어프램 밸브 | 위생적이고 틈새 없는 흐름 | 식음료, 제약 산업 |
KINTEK의 정밀하게 설계된 PTFE 부품으로 부식성 화학 물질로부터 공정과 장비를 보호하십시오.
표준 PTFE 라이닝 밸브가 필요하든 맞춤 제작된 씰, 라이너 및 실험실 기구가 필요하든 당사의 전문 지식은 반도체, 의료, 실험실 및 산업 분야의 응용 분야에 완벽하게 맞는 솔루션을 보장합니다. 프로토타입부터 대량 생산까지 모든 것을 처리합니다.
특정 요구 사항에 대해 논의하고 견적을 받으려면 지금 KINTEK에 문의하십시오!

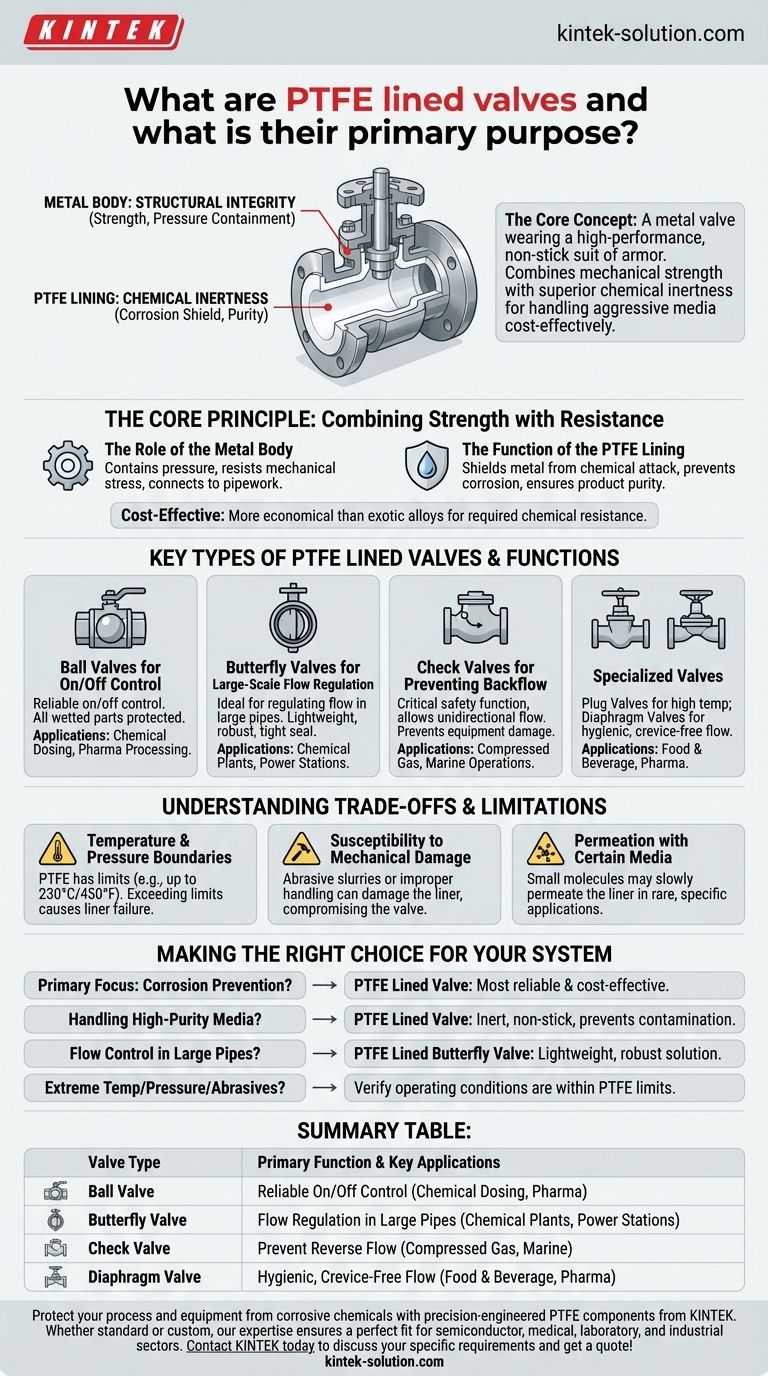

시각적 가이드
