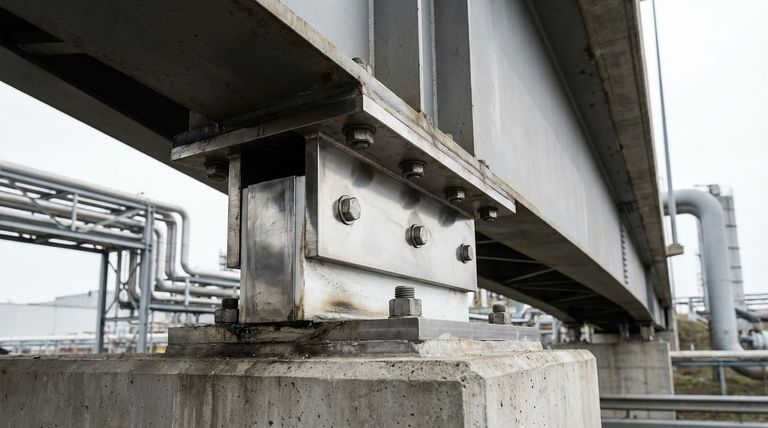

본질적으로, PTFE 슬라이드 플레이트는 구조 요소 사이에 낮은 마찰 표면을 만들기 위해 설계된 고성능 베어링입니다. 이들의 주된 목적은 파이프라인, 교량 및 산업 장비와 같은 대형 구조물에서 열 팽창 및 수축과 같은 힘을 안전하게 수용하면서 제어되고 원활한 움직임을 허용하는 것입니다.
핵심적인 통찰력은 대형 구조물은 정적인 것이 아니며 움직일 필요가 있다는 것입니다. PTFE 슬라이드 플레이트는 단순히 "미끄러운 패드"가 아니라 엄청난 힘을 관리 가능하고 조용한 움직임으로 변환하여 파괴적인 응력 축적을 방지하는 필수적인 엔지니어링 구성 요소입니다.
핵심 문제: 관리되지 않는 구조적 움직임
대규모 인프라 및 장비는 끊임없이 이동, 팽창 및 수축을 유발하는 강력한 힘에 노출됩니다. 이 움직임이 제한되면 발생하는 응력은 치명적인 고장으로 이어질 수 있습니다.
열 팽창 및 수축
파이프라인 및 교량에 사용되는 금속을 포함한 재료는 가열되면 팽창하고 냉각되면 수축합니다. 수백 피트 길이의 강철에서 주변 온도 변화는 안전하게 수용되어야 하는 인치 단위의 움직임으로 나타날 수 있습니다.
지진 및 차등 힘
온도 외에도 지반 움직임, 지진 활동 또는 기초의 고르지 않은 침하로 인한 힘은 구조물에 횡방향 및 축 방향 하중을 가할 수 있습니다.
제한의 결과
이러한 자연스러운 움직임이 차단되면 구조물에 엄청난 내부 응력이 가해집니다. 이는 파이프라인의 좌굴, 지지 기둥의 균열, 교량 거더의 파손을 유발하여 전체 시스템의 무결성과 안전을 손상시킬 수 있습니다.
PTFE 슬라이드 플레이트가 해결책을 제공하는 방법
PTFE 슬라이드 플레이트는 구조물을 기초 또는 다른 구조 요소로부터 분리하여 제어된 움직임을 허용하고 응력을 분산시키도록 설계되었습니다.
저마찰 슬라이딩 원리
핵심은 특히 스테인리스 스틸과 같은 연마된 표면 위에서 미끄러질 때 폴리테트라플루오로에틸렌(PTFE)의 매우 낮은 마찰 계수입니다. 이를 통해 막대한 하중이 최소한의 저항으로 움직일 수 있습니다.
자가 윤활 성능
이 베어링은 구조적 움직임에 일반적인 높은 하중과 낮은 속도에서 가장 효과적입니다. 자가 윤활 특성 덕분에 기존의 그리스 처리된 기계식 베어링과 달리 유지 보수 없이 수년 동안 안정적으로 작동합니다.
핵심 응용 분야
이 기술은 구조적 무결성이 가장 중요한 분야에서 근본적입니다. 일반적인 용도로는 석유화학 플랜트, 중장비 마운트, 파이프라인, 건물 및 교량 거더가 있습니다.
재료 상충 관계 이해
슬라이드 플레이트의 특정 구성은 응용 분야의 정확한 요구 사항에 따라 선택됩니다. 선택에는 마찰, 하중 지지 능력 및 내열성 간의 균형이 포함됩니다.
스테인리스 스틸 위의 버진 PTFE
이 조합은 가장 낮은 마찰 계수를 제공합니다. 움직임에 필요한 힘을 최소화하는 것이 최우선 과제일 때 이상적인 선택입니다.
25% 유리 섬유 충전 PTFE
PTFE에 유리 섬유를 추가하면 압축 강도와 내마모성이 크게 향상됩니다. 이는 마찰이 약간 증가하지만 더 높은 베어링 압력이 있는 응용 분야에 적합하게 만듭니다.
스테인리스 스틸 위의 흑연
최대 500°C의 고온 응용 분야의 경우 흑연이 슬라이딩 재료로 사용됩니다. 표준 PTFE는 이러한 온도에서 분해되기 시작하므로 흑연은 특정 산업 공정에 대한 유일한 실행 가능한 옵션입니다.
응용 분야에 맞는 올바른 선택
올바른 슬라이드 플레이트를 선택하는 것은 주요 작동 요구 사항에 따른 중요한 엔지니어링 결정입니다.
- 가장 낮은 마찰이 주요 초점인 경우: 스테인리스 스틸 위의 버진 PTFE는 부드럽고 낮은 저항 움직임을 위한 표준입니다.
- 극도의 무게 지지가 주요 초점인 경우: 25% 유리 섬유 충전 PTFE는 더 높은 베어링 하중에 필요한 압축 강도를 제공합니다.
- 고온 성능이 주요 초점인 경우: 흑연 기반 슬라이드 플레이트는 극한의 열 환경에서 무결성을 유지하도록 설계되었습니다.
궁극적으로 이러한 간단한 구성 요소는 가장 중요한 인프라의 안전과 수명에 필수적입니다.
요약표:
| 응용 분야 초점 | 권장 재료 | 주요 이점 |
|---|---|---|
| 최저 마찰 | 스테인리스 스틸 위의 버진 PTFE | 최소한의 저항으로 가장 부드러운 움직임 |
| 극한 하중 지지 | 25% 유리 섬유 충전 PTFE | 더 높은 압축 강도 및 내마모성 |
| 고온 성능 | 스테인리스 스틸 위의 흑연 | 최대 500°C 환경에서 무결성 유지 |
중요 인프라의 안전과 수명 보장
올바른 슬라이드 플레이트를 선택하는 것은 정밀한 엔지니어링 결정입니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 슬라이드 플레이트를 포함하여 고성능 PTFE 구성 요소 제조를 전문으로 합니다. 정밀 생산에 대한 당사의 전문 지식은 귀사의 구성 요소가 부하, 마찰 및 온도 요구 사항의 정확한 사양을 충족하도록 보장합니다.
구조적 움직임을 안전하고 안정적으로 관리하는 솔루션을 엔지니어링하는 데 도움을 드리겠습니다. 프로토타입부터 대량 생산까지 프로젝트 요구 사항에 대해 논의하려면 지금 KINTEK에 문의하십시오.

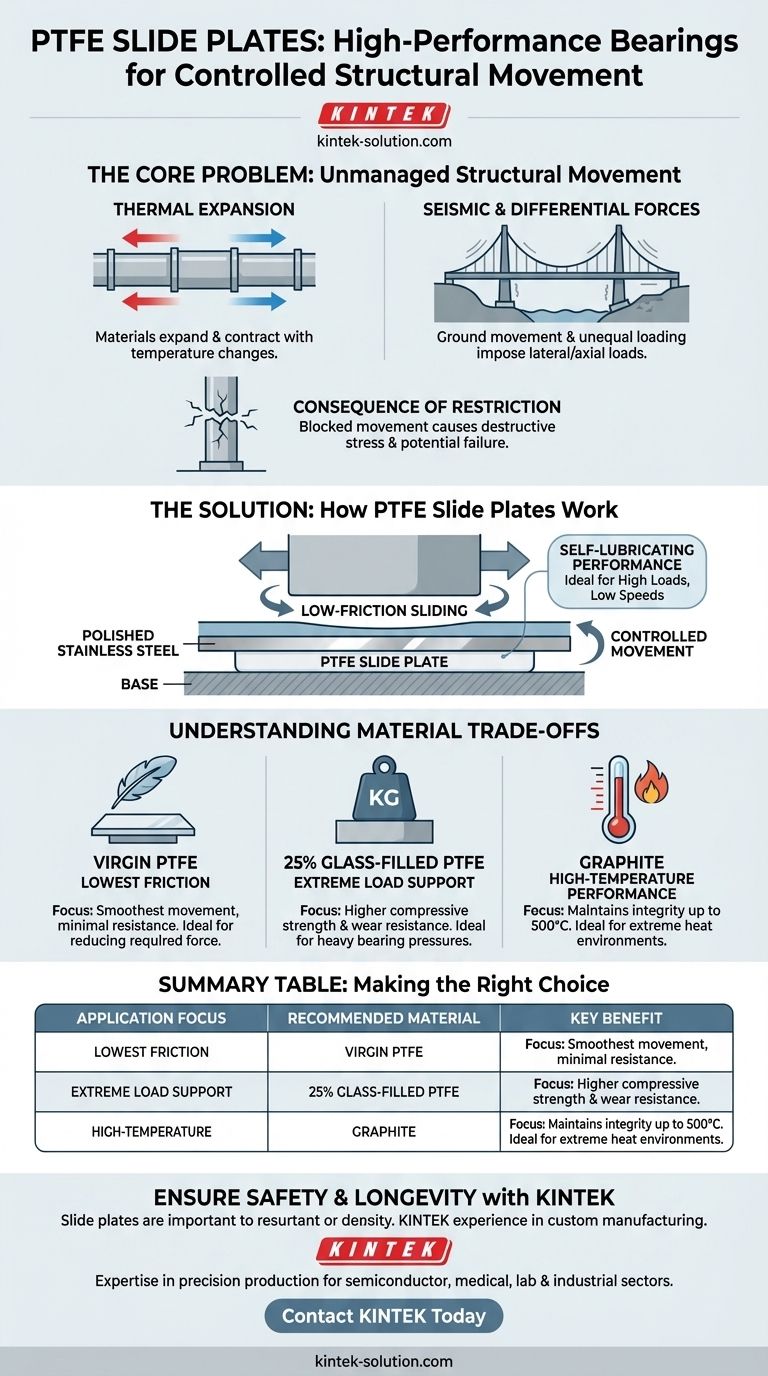

시각적 가이드
