폴리테트라플루오로에틸렌(PTFE)은 까다로운 응용 분야에서 사용할 수 있는 가장 효과적인 전기 절연체 중 하나입니다. 그 성능은 매우 높은 전압을 견딜 수 있는 높은 절연 내력과 고주파 전자 장치에서 신호 무결성을 보존하는 극도로 낮은 유전율의 조합으로 정의됩니다. 이러한 특성은 광범위한 온도와 주파수에서 놀라울 정도로 안정적으로 유지됩니다.
PTFE를 선택하는 핵심 이유는 단순히 우수한 절연 수치 때문이 아니라 고유한 일관성 때문입니다. 전기적 특성은 열 응력이나 주파수 스펙트럼 전반에 걸쳐 거의 변하지 않으므로 중요한 부품에 대해 매우 안정적이고 예측 가능한 선택이 됩니다.
PTFE의 전기적 성능 분석
PTFE가 우수한 절연체인 이유를 이해하려면 주요 성능 지표를 개별적으로 살펴봐야 합니다. 각 지표는 다른 측면의 전기적 스트레스를 다룹니다.
높은 절연 내력: 전기적 파괴 저항
절연 내력은 재료가 파괴되어 전류가 통과하기 전에 높은 전압을 견딜 수 있는 능력을 측정합니다.
PTFE의 절연 내력은 일반적으로 50~170kV/mm 범위로 매우 높습니다. 이는 1mm 두께의 PTFE 시트가 이론적으로 최대 170,000볼트를 견딜 수 있음을 의미하므로 고전압 전선 절연 및 변압기 부품에 이상적입니다.
극도로 높은 비저항: 전류 누설 방지
비저항은 재료가 전류 흐름에 얼마나 강하게 저항하는지를 측정합니다. 값이 높을수록 절연 성능이 좋습니다.
PTFE는 매우 높은 체적 비저항(10¹⁸-10¹⁹ Ω·cm)과 표면 비저항(10¹⁷ Ω/sq)을 나타냅니다. 이러한 수치는 재료 자체와 표면을 통한 전류 누설을 방지하는 데 매우 효과적임을 시사합니다.
낮은 유전율: 신호 무결성 보장
유전율은 재료가 전기장에서 저장할 수 있는 전기 에너지의 양을 나타냅니다. 고주파 응용 분야의 절연에는 낮은 값이 좋습니다.
PTFE는 2.0~2.1의 매우 낮은 유전율을 가집니다. 중요하게도 이 값은 광범위한 주파수 범위(50Hz에서 10GHz 이상)에서 안정적으로 유지됩니다. 이는 신호 왜곡과 전력 손실을 방지하여 동축 케이블, 마이크로파 회로 및 고속 PCB에 선호되는 재료가 됩니다.
최소한의 손실 계수: 에너지 손실 감소
손실 계수 또는 탄젠트 손실은 절연 재료 내에서 열로 손실되는 전기 에너지의 양을 정량화합니다.
PTFE의 손실 계수는 약 0.0003~0.0007로 극히 낮습니다. 이는 신호 에너지가 열로 낭비되는 양이 매우 적어 모든 전력이 중요한 고주파 전자 시스템에서 최대 효율을 보장함을 의미합니다.
성능 이면의 과학
PTFE의 뛰어난 전기적 특성은 우연이 아닙니다. 이는 고유한 분자 구조와 화학 성분의 직접적인 결과입니다.
분자 구조의 역할
PTFE의 고분자는 고도로 대칭적인 구조를 가지고 있습니다. 탄소 골격은 전기 음성도가 높은 불소 원자로 단단히 덮여 있습니다.
이러한 대칭적인 배열과 탄소-불소 결합의 강도는 비극성 분자를 만듭니다. 이는 전기장에 쉽게 정렬되지 않으므로 에너지를 거의 저장하지 않고(낮은 유전율) 전류 흐름에 저항합니다(높은 비저항).
환경 전반의 안정성
PTFE의 주요 공학적 이점은 특성의 일관성입니다. 전기적 성능은 온도 및 주파수 변화에 거의 영향을 받지 않습니다.
이러한 신뢰성 덕분에 다른 절연체가 성능 저하를 겪을 수 있는 가혹한 환경의 응용 분야에 적합합니다.
상충 관계 이해
전기적 특성은 뛰어나지만 PTFE가 모든 상황에 적합한 선택은 아닙니다. 기계적 및 가공 특성은 중요한 상충 관계를 제시합니다.
기계적 한계
PTFE는 다른 엔지니어링 플라스틱에 비해 인장 강도가 낮은 비교적 부드러운 재료입니다. 또한 지속적인 하중 하에서 변형되는 "크리프"에 취약합니다. 이는 모든 구조 설계에서 고려되어야 합니다.
가공 및 비용
PTFE는 녹는 점이 매우 높아 기존의 용융 압출 또는 사출 성형 기술을 사용하여 가공하기 어렵습니다. 이로 인해 특수 제조 공정이 필요한 경우가 많으며, 이는 PVC 또는 폴리에틸렌과 같은 일반적인 절연체에 비해 최종 부품 비용을 증가시킬 수 있습니다.
응용 분야에 맞는 올바른 선택
PTFE 선택은 전적으로 프리미엄 전기적 특성이 설계 목표를 충족하는 데 필요한지에 달려 있습니다.
- 고주파 신호 무결성(예: RF 케이블, 마이크로파 회로)에 중점을 두는 경우: PTFE의 매우 낮고 안정적인 유전율은 신호 손실과 왜곡을 방지하는 가장 귀중한 자산입니다.
- 고전압 절연(예: 전선 랩핑, 변압기)에 중점을 두는 경우: 높은 절연 내력과 우수한 열 안정성은 전기적 파괴에 대한 강력하고 안정적인 장벽을 제공합니다.
- 가혹한 환경에서의 신뢰성에 중점을 두는 경우: PTFE의 화학적 불활성과 광범위한 온도 범위에서의 일관된 성능은 다른 재료가 실패하는 곳에서 신뢰성을 보장합니다.
궁극적으로 PTFE의 고유한 분자 구조는 다른 폴리머가 거의 따라올 수 없는 뛰어난 전기적 특성의 조합을 제공합니다.
요약표:
| 특성 | 값 / 특성 | 주요 이점 |
|---|---|---|
| 절연 내력 | 50 - 170 kV/mm | 극도로 높은 전압을 견딤 |
| 유전율 | 2.0 - 2.1 (50Hz ~ 10+GHz에서 안정) | 고주파 회로에서 신호 무결성 보존 |
| 체적 비저항 | 10¹⁸ - 10¹⁹ Ω·cm | 재료를 통한 전류 누설 방지 |
| 손실 계수 | 0.0003 - 0.0007 | 열로 인한 에너지 손실 최소화 |
| 온도 및 주파수 안정성 | 우수 | 가혹한 환경에서 안정적인 성능 |
귀하의 중요 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 씰, 라이너, 실험실 기구 및 맞춤형 부품 제조를 전문으로 합니다. 당사의 전문 지식은 귀하의 부품이 PTFE의 우수한 전기 절연 특성을 최대한 활용하여 가장 까다로운 환경에서도 신뢰성과 성능을 보장하도록 합니다.
프로토타입부터 대량 주문까지 맞춤형 제작을 제공하며, 정확한 사양을 충족하기 위해 정밀도를 최우선으로 합니다.
지금 KINTEK에 문의하여 당사의 PTFE 솔루션이 제품의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오.

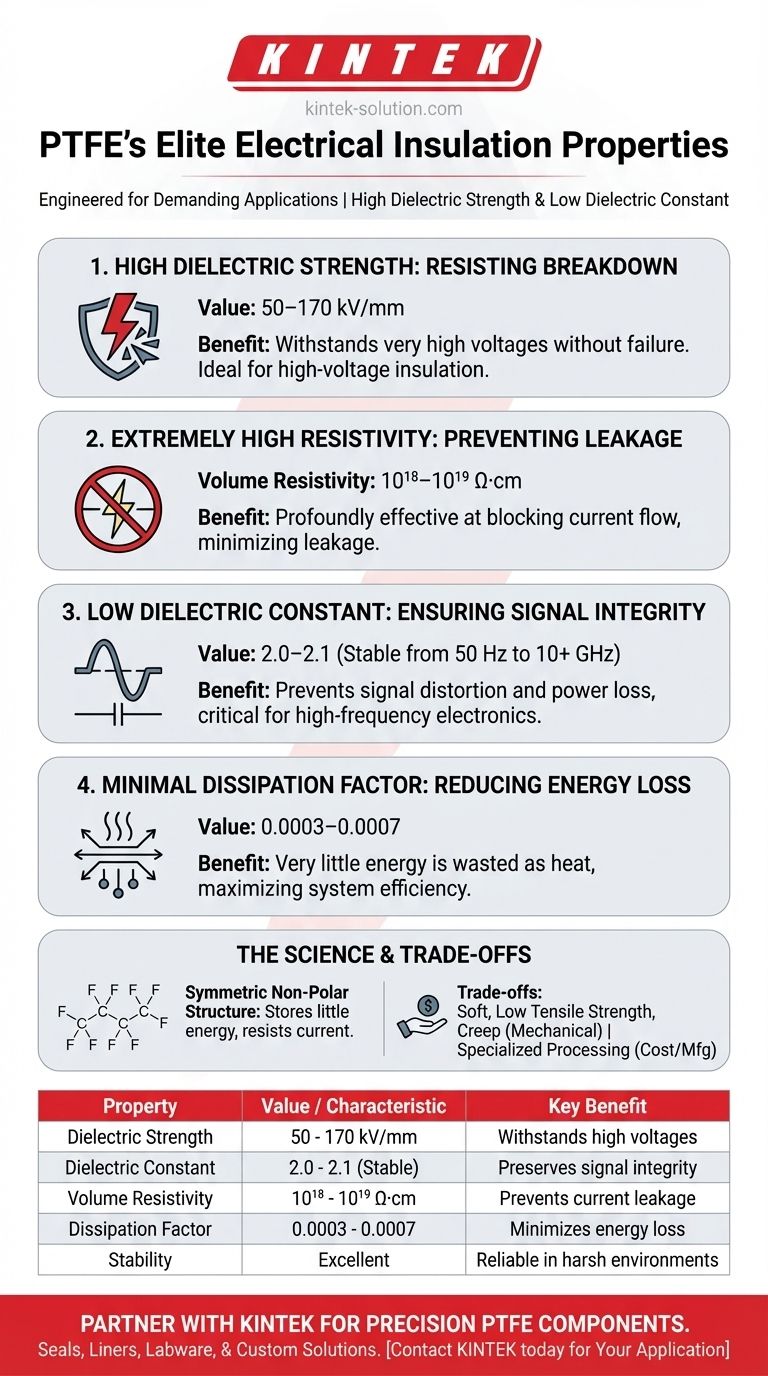

시각적 가이드
