Ptfe의 전기적 특성을 기반으로 한 일반적인 응용 분야는 무엇입니까?

고유한 전기적 특성을 바탕으로, PTFE는 고주파 동축 케이블, 무선 주파수 응용 분야용 인쇄 회로 기판(PCB), 고전압 절연체 및 커넥터, 안테나용 보호 레이돔에 가장 일반적으로 사용됩니다. 그 가치는 우수한 절연 능력과 고주파 신호에 대한 최소한의 간섭이 결합되어 있어, 까다로운 항공우주, 통신 및 컴퓨팅 어셈블리에서 필수적인 재료가 됩니다.

PTFE가 전기 응용 분야에 선택되는 핵심 이유는 이중의 우수성 때문입니다. 누설 전류 및 전압 파괴를 방지하는 우수한 절연체인 동시에 고주파 신호에 대해 거의 투명하여 데이터와 전송이 최소한의 손실이나 왜곡 없이 통과되도록 보장합니다.

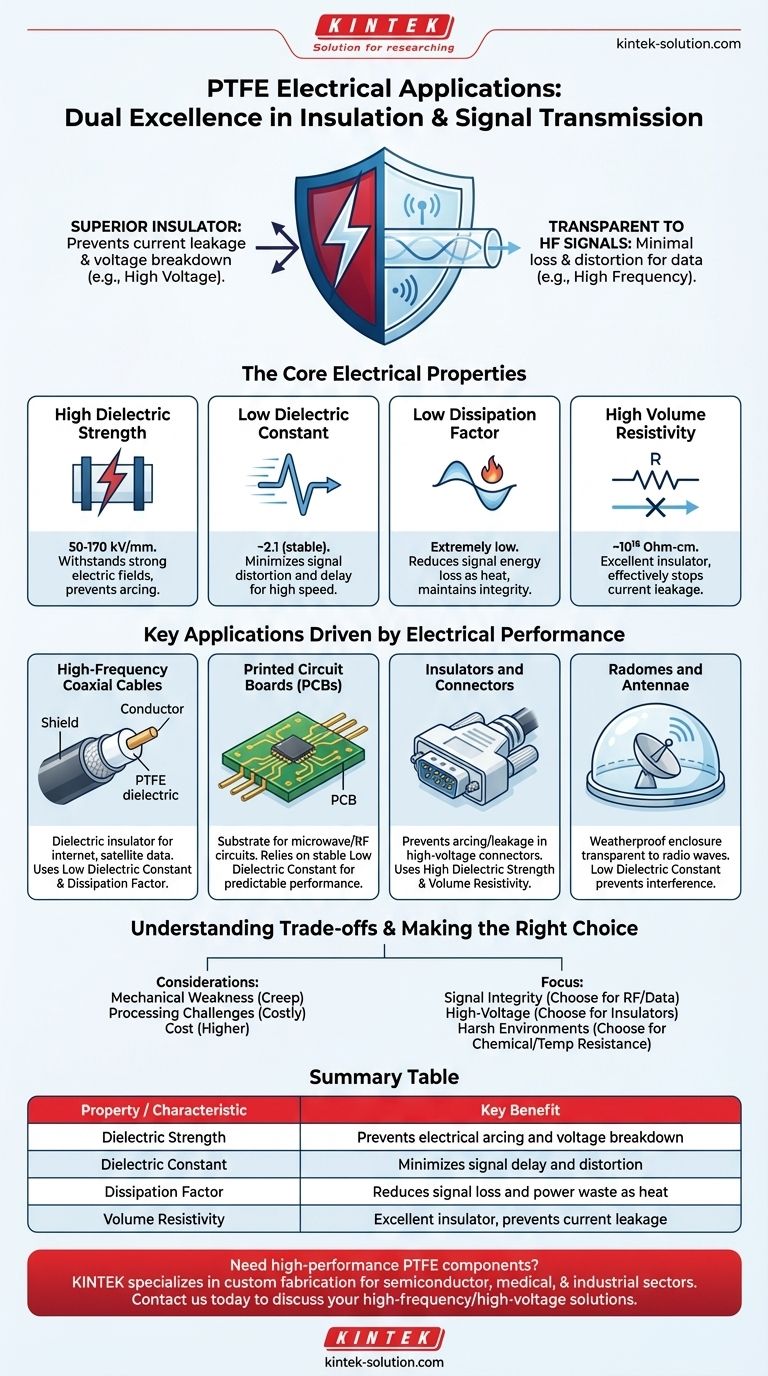

PTFE의 전기적 특성을 기반으로 한 일반적인 응용 분야는 무엇입니까? | 고주파 및 고전압 솔루션

PTFE의 핵심 전기적 특성

PTFE가 널리 사용되는 이유를 이해하려면 다른 재료가 실패하는 곳에서 높은 성능을 제공하는 이러한 특정 전기적 특성을 이해하는 것이 필수적입니다.

높은 절연 내력(High Dielectric Strength)

절연 내력은 재료가 고전압 하에서 절연체 역할을 하는 능력을 측정합니다.

PTFE는 일반적으로 50-170kV/mm 사이의 매우 높은 절연 내력을 가집니다. 이는 파괴되어 전류가 통과하기 전에 매우 강한 전기장을 견딜 수 있음을 의미하며, 아크 발생이나 단락을 방지합니다.

낮은 유전 상수(Low Dielectric Constant)

유전 상수는 재료가 전기장에서 저장할 수 있는 전기 에너지의 양을 나타냅니다.

PTFE의 유전 상수는 넓은 주파수 범위에서 매우 낮고 안정적입니다(약 2.1). 이는 신호 왜곡과 지연을 최소화하여 고속 응용 분야에서 깨끗하고 빠른 데이터 전송을 가능하게 하므로 매우 중요합니다.

낮은 손실 탄젠트(Low Dissipation Factor)

손실 탄젠트(또는 탄젠트 손실)는 신호 에너지가 재료를 통과할 때 열로 얼마나 많이 손실되는지를 정량화합니다.

PTFE는 극도로 낮은 손실 탄젠트를 가집니다. 이는 신호 전력이 낭비되는 것을 최소화하여 고주파 케이블 및 회로에서 신호 무결성과 효율성을 유지하는 데 필수적입니다.

높은 체적 저항률(High Volume Resistivity)

저항률은 재료가 자체 부피를 통해 전류 흐름에 얼마나 강하게 저항하는지를 측정합니다.

체적 저항률이 약 10¹⁸ Ohm-cm인 PTFE는 사용 가능한 최고의 전기 절연체 중 하나입니다. 전류 누설을 효과적으로 차단하여 전기가 의도된 곳으로만 흐르도록 보장합니다.

전기적 성능에 따른 주요 응용 분야

이 네 가지 특성으로 인해 PTFE는 여러 중요한 전자 및 통신 부품에 선호되는 재료가 됩니다.

고주파 동축 케이블

인터넷, 위성 및 통신 데이터에 사용되는 것과 같은 고주파 케이블에서 PTFE는 중심 도체와 외부 차폐를 분리하는 유전체 절연체로 사용됩니다.

여기서 낮은 유전 상수와 낮은 손실 탄젠트가 필수적입니다. 이는 고주파 신호가 케이블을 통해 최소한의 손실과 왜곡으로 이동하도록 보장하여 전송되는 데이터의 무결성을 보존합니다.

인쇄 회로 기판(PCB)

마이크로파 또는 무선 주파수(RF)에서 작동하는 회로의 경우 FR-4와 같은 표준 보드 재료는 부적절합니다.

PTFE는 이러한 특수 PCB의 기판으로 사용됩니다. 안정적인 낮은 유전 상수는 레이더 시스템, 증폭기 및 고속 통신 하드웨어와 같은 장치에서 예측 가능한 회로 성능을 보장합니다.

절연체 및 커넥터

고전압을 처리하는 커넥터, 소켓 및 단자에서는 절연이 가장 중요합니다.

PTFE의 높은 절연 내력과 높은 체적 저항률은 전도성 핀 사이의 전기적 아크 발생 및 누설을 방지합니다. 이는 항공우주 배선부터 과학 장비에 이르기까지 안전성과 안정적인 작동을 보장합니다.

레이돔 및 안테나

레이돔은 마이크로파 안테나를 보호하는 구조적인 방수 인클로저입니다.

재료는 전파에 투명해야 합니다. PTFE의 매우 낮은 유전 상수는 레이더 및 통신 신호가 거의 흡수되거나 왜곡되지 않고 통과하도록 하여 민감한 장비를 기능에 간섭 없이 보호합니다.

상충 관계 이해

전기적 특성은 탁월하지만, PTFE가 모든 문제에 대한 해결책은 아닙니다. 완전한 기술 평가는 그 한계를 인정하는 것을 필요로 합니다.

기계적 약점

PTFE는 비교적 부드러운 재료이며 "크리프" 또는 "콜드 플로우"의 영향을 받습니다. 이는 지속적인 기계적 부하 하에서 시간이 지남에 따라 서서히 변형될 수 있음을 의미합니다. 따라서 보강 없이는 고부하 구조 부품에는 부적합합니다.

가공의 어려움

많은 열가소성 수지와 달리 PTFE는 기존의 용융 압출 또는 사출 성형 기술을 사용하여 가공할 수 없습니다. 압축 성형 및 소결과 같은 더 복잡하고 비용이 많이 드는 방법을 사용하여 가공해야 합니다.

비용

고성능 불소수지인 PTFE는 일반 범용 플라스틱보다 상당히 비쌉니다. 그 사용은 일반적으로 고유한 전기적, 화학적 및 열적 특성의 조합이 엄격한 요구 사항일 때만 정당화됩니다.

목표에 맞는 올바른 선택

올바른 재료를 선택하는 것은 응용 분야의 주요 성능 동인에 전적으로 달려 있습니다.

주요 초점이 고주파 신호 무결성인 경우: PTFE는 낮은 유전 상수와 낮은 손실 탄젠트로 인해 RF 회로 및 고속 데이터 케이블과 같은 응용 분야에 이상적인 선택입니다.
주요 초점이 고전압 절연인 경우: PTFE의 높은 절연 내력과 체적 저항률은 까다로운 환경에서 절연체, 커넥터 및 와이어 재킷에 최고 수준의 재료가 됩니다.
가혹한 환경에서 전기적 성능이 필요한 경우: 우수한 전기적 특성과 극한의 온도 또는 부식성 화학 물질에 대한 내성이 모두 필요할 때 PTFE를 선택하십시오.

궁극적으로 PTFE의 전기적 특성은 오늘날 가장 진보된 전자 및 통신 기술의 기능과 신뢰성을 가능하게 합니다.

요약표:

특성	값 / 특성	주요 이점
절연 내력	50-170 kV/mm	전기적 아크 및 전압 파괴 방지
유전 상수	~2.1 (주파수에 걸쳐 안정적)	신호 지연 및 왜곡 최소화
손실 탄젠트	극도로 낮음	신호 손실 및 열로 인한 전력 낭비 감소
체적 저항률	~10¹⁸ Ohm-cm	우수한 절연체, 전류 누설 방지
