토목 공학에서 폴리테트라플루오로에틸렌(PTFE)은 구조용 베어링 및 슬라이드 플레이트의 핵심 구성 요소로 가장 중요하게 사용됩니다. 이 구성 요소는 교량, 장스팬 지붕 트러스, 터널, 파이프라인 및 저장 탱크와 같은 중공업 구조물에 필수적이며, 열팽창, 수축 및 기타 동적 하중으로 인한 엄청난 힘을 관리할 수 있도록 합니다.
토목 공학에서 PTFE의 핵심 가치는 거대한 구조 요소 사이에 거의 마찰이 없는 내구성 있는 인터페이스를 생성하는 능력입니다. 이를 통해 구조물은 파괴적인 응력을 기초에 전달하지 않고 하중 하에서 안전하게 팽창, 수축 및 이동할 수 있습니다.
PTFE의 근본적인 역할: 움직임과 하중 관리
대규모 토목 공학 프로젝트는 정적이지 않습니다. 구조적 무결성과 수명을 보장하기 위해 통제된 방식으로 움직이도록 설계되어야 하는 동적 시스템입니다.
열팽창 문제
강철과 콘크리트로 만들어진 거대한 구조물은 일일 및 계절별 온도 변화에 따라 크게 팽창하고 수축합니다. 예를 들어, 긴 강철 교량은 길이가 몇 피트 달라질 수 있습니다.
이러한 움직임이 제한되면 엄청난 내부 응력이 발생하여 지지 기둥이나 기초의 균열, 좌굴 및 치명적인 파손으로 이어질 수 있습니다.
동적 하중 수용
열 변화 외에도 구조물은 교통, 바람 및 지진 활동으로 인한 움직임을 견뎌야 합니다. 이러한 동적 하중은 저항 없이 움직임을 흡수하거나 수용할 수 있는 시스템을 필요로 합니다.
PTFE가 솔루션인 이유
PTFE의 극도로 낮은 마찰 계수가 핵심입니다. PTFE 표면이 연마된 스테인리스 스틸 플레이트에 대해 미끄러지는 베어링을 생성함으로써 엔지니어는 단절을 도입합니다.
이를 통해 상부 구조(예: 교량 상판)가 하부 구조(예: 지지 교각) 위로 자유롭게 미끄러져 최소한의 응력 전달로 움직임을 수용할 수 있습니다.
토목 공학의 주요 응용 분야
PTFE를 사용하여 저마찰 슬라이딩 표면을 생성하는 원리는 대규모 건설의 여러 중요한 영역에 적용됩니다.

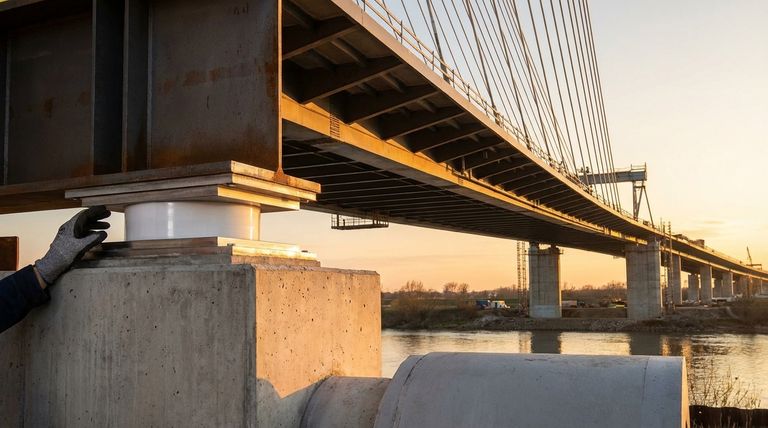

교량 베어링 및 슬라이드 플레이트
이것이 가장 일반적인 응용 분야입니다. 슬라이드 플레이트, 브래킷 또는 스위블 형태를 취하는 교량 베어링은 교량 상판과 지지 교각 사이에 배치됩니다. PTFE 시트는 상판이 팽창 및 수축함에 따라 수평으로 움직일 수 있도록 합니다.
장스팬 지붕 구조물
경기장, 공항 및 컨벤션 센터에 사용되는 강철 트러스는 상당한 열 움직임에 노출됩니다. PTFE 지지 슬라이딩 블록은 지붕과 지지 기둥 사이의 연결 지점에 배치되어 구조물이 무결성을 손상시키지 않고 "숨을 쉴" 수 있도록 합니다.
파이프라인 및 저장 탱크
긴 화학 파이프라인과 거대한 저장 탱크는 온도 변화에 따라 팽창 및 수축하며 지반 침하로 인해 이동할 수도 있습니다. 정기적인 간격으로 PTFE 지지 블록을 배치하면 구조물이 미끄러져 연결 지점 및 노즐에서 응력 축적을 방지할 수 있습니다.
장단점 및 한계 이해
PTFE를 구조용으로 사용하는 것은 매우 효과적이지만 어려움이 없는 것은 아닙니다. 설계는 재료의 특정 특성을 고려해야 합니다.
오염에 대한 민감성
PTFE 베어링의 저마찰 성능은 깨끗한 인터페이스에 크게 의존합니다. 먼지, 모래 및 습기는 그 효과를 손상시킬 수 있습니다. 이러한 이유로 이러한 베어링은 거의 항상 슬라이딩 표면을 보호하기 위해 캡슐화되거나 밀봉됩니다.
크리프에 대한 취약성
지속적이고 무거운 하중 하에서 PTFE는 시간이 지남에 따라 천천히 변형될 수 있습니다. 이를 크리프라고 합니다. 엔지니어는 윤활유를 관리하고 압력을 제어하기 위해 딤플 PTFE 표면을 사용하거나 더 높은 압축 강도를 가진 강화 또는 "충전된" PTFE 등급을 지정하여 이를 고려해야 합니다.
온도 범위
PTFE는 우수한 사용 온도 범위를 가지고 있지만, 극한의 고온 또는 저온에서는 기계적 특성이 변할 수 있습니다. 이는 비정상적으로 혹독한 기후의 프로젝트에 대한 설계 단계에서 고려되어야 합니다.
프로젝트에 적용하는 방법
귀하의 특정 목표에 따라 PTFE가 구조 설계에 통합되는 방식이 결정됩니다.
- 교량 또는 지붕의 열팽창 수용에 중점을 둔다면: PTFE 슬라이드 베어링은 상부 구조와 하부 구조 사이에 안정적인 저마찰 단절을 생성하기 위한 산업 표준입니다.
- 탱크 또는 파이프라인과 같이 무겁고 침하되는 구조물을 지지하는 데 중점을 둔다면: PTFE 지지 블록은 열 주기 및 지반 침하로 인한 움직임을 허용하여 응력 집중을 방지하는 가장 효과적인 방법입니다.
- 지진 보호에 중점을 둔다면: PTFE는 지진 격리 베어링의 핵심 구성 요소로, 건물을 지반 움직임으로부터 분리하고 지진 시 에너지를 소산시키도록 설계되었습니다.
궁극적으로 PTFE를 구조 설계에 통합하는 것은 엄청난 힘을 관리하여 중요한 인프라의 수명과 안전을 보장하기 위한 전략적 결정입니다.
요약표:
| 응용 분야 | PTFE의 주요 기능 |
|---|---|
| 교량 베어링 | 열팽창/수축을 관리하기 위해 교량 상판이 교각 위로 수평으로 미끄러지도록 합니다. |
| 지붕 지지 블록 | 장스팬 강철 지붕 트러스가 지지 기둥에서 자유롭게 움직일 수 있도록 합니다. |
| 파이프라인/탱크 지지대 | 열 주기 및 침하로 인한 구조물 이동을 허용하여 응력 축적을 방지합니다. |
| 지진 베어링 | 지진 움직임으로부터 구조물을 격리하는 시스템에서 저마찰 표면 역할을 합니다. |
토목 공학 프로젝트를 위한 고성능 PTFE 구성 요소가 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야에서 가장 까다로운 응용 분야를 위한 정밀 PTFE 씰, 라이너, 베어링 및 맞춤형 구성 요소 제조를 전문으로 합니다. 프로토타입부터 대량 주문에 이르는 맞춤형 제작에 대한 당사의 전문 지식은 움직임, 하중 및 환경 문제를 관리하기 위해 맞춤화된 솔루션을 얻을 수 있도록 보장합니다.
지금 KINTEK에 문의하여 당사의 PTFE 구성 요소가 귀하의 구조물의 안전과 수명을 어떻게 향상시킬 수 있는지 논의하십시오.

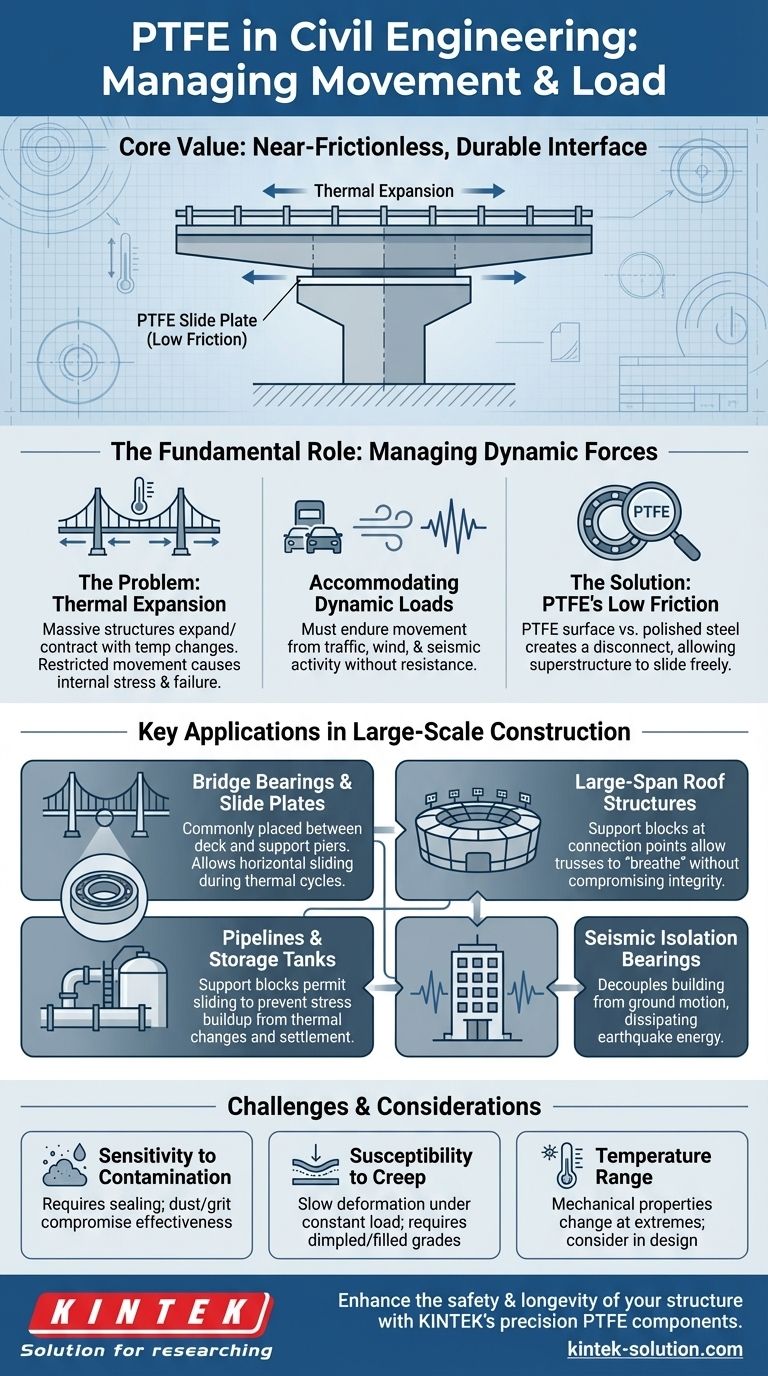

시각적 가이드
