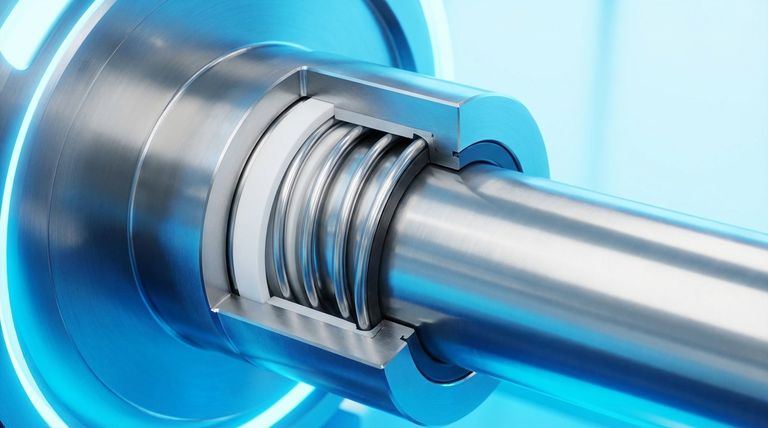

본질적으로, 스프링 구동 씰은 내구성이 뛰어난 폴리머 재킷(일반적으로 PTFE)과 부식 방지 금속 스프링 에너자이저로 구성된 고성능 밀봉 장치입니다. 스프링은 PTFE 재킷에 일정한 힘을 가하여 밀봉 립을 맞닿는 표면에 단단히 밀착시킵니다. 이 메커니즘은 극한의 작동 조건에서도 누출을 방지하는 매우 안정적인 장벽을 만듭니다.
스프링 구동 씰의 근본적인 장점은 일정하고 능동적인 밀봉력을 제공하는 능력입니다. 마모, 온도 변화 또는 압축 영구 변형으로 인해 실패할 수 있는 기존 탄성체 씰과 달리, 내부 스프링은 이러한 요소를 지속적으로 보상하여 누출 방지 연결을 유지합니다.
스프링 구동 씰이 우수한 성능을 제공하는 방법
이 씰의 효과는 두 가지 주요 구성 요소 간의 시너지 효과에서 비롯됩니다. 각 부품은 강력하고 탄력 있는 씰을 만드는 데 있어 뚜렷하지만 상호 보완적인 역할을 수행합니다.
PTFE 재킷: 밀봉 인터페이스
외부 재킷은 폴리테트라플루오로에틸렌(PTFE) 또는 이와 유사한 고성능 폴리머로 만들어집니다. 이 재료는 뛰어난 특성 때문에 선택됩니다.
PTFE는 보편적인 화학적 호환성을 제공하여 거의 모든 산, 용제 및 부식성 유체에 대한 내성을 갖습니다. 또한 마찰 계수가 매우 낮아 윤활이 필요 없이 동적 응용 분야에서 마모 및 에너지 손실을 줄여줍니다.
스프링 에너자이저: 힘의 원천
재킷 내부에는 금속 스프링이 있습니다. 이 스프링은 씰의 엔진 역할을 하여 효과적인 밀봉에 필요한 기계적 에너지를 제공합니다.
씰이 설치되면 스프링이 압축되어 일정한 반경 방향 힘이 생성됩니다. 이 힘은 부드러운 PTFE 립을 바깥쪽으로 밀어내어 낮은 압력에서도 밀봉 홈(gland)에 단단히 접촉하도록 보장합니다.
시너지 효과: 동적 씰
스프링의 진정한 가치는 동적 밀봉 솔루션을 생성하는 능력에 있습니다. 이는 기존 씰이 실패하는 원인이 되는 요소를 능동적으로 보상합니다.
여기에는 시간이 지남에 따른 씰 립 마모, 홈 정렬 불량 및 극저온에서 고온까지의 극심한 온도 변화로 인한 치수 변화에 대한 조정이 포함됩니다.
기존 씰에 비해 주요 장점
스프링 구동 씰은 표준 O-링과 같은 탄성체 씰이 응용 분야의 요구 사항을 충족할 수 없을 때 지정됩니다. 그 설계는 여러 가지 뚜렷한 기능을 제공합니다.
극한 온도 및 극저온 서비스
이 씰은 -425°F(-253°C)의 극저온 조건부터 575°F(302°C)의 고온 서비스에 이르기까지 매우 넓은 온도 범위에서 안정적으로 작동합니다.
보편적인 화학적 호환성
PTFE 재킷은 사실상 불활성이므로 이러한 씰은 열화 없이 가장 공격적인 화학 환경에서 사용할 수 있습니다.
고압 기능
스프링의 일정한 힘과 시스템 압력이 결합되어 이러한 씰이 종종 30,000 psi를 초과하는 고압 정격에서 성능을 발휘할 수 있도록 합니다.
압축 영구 변형 및 노화에 대한 내성
고무와 달리 금속 스프링은 영구적인 탄성을 제공합니다. 씰은 "압축 영구 변형"되거나 시간이 지남에 따라 부서지기 쉬워지지 않아 장기적인 성능과 신뢰성을 보장합니다.
상충 관계 이해
우수한 성능을 제공하지만, 이러한 씰은 표준 O-링보다 더 전문적인 엔지니어링 솔루션을 나타내며, 이는 몇 가지 고려 사항을 수반합니다.
정밀한 홈 설계
스프링 구동 씰이 최적으로 기능하려면 씰이 장착되는 홈(하우징)의 정밀한 가공이 필요합니다. 공차는 일반적으로 단순한 탄성체 씰보다 더 엄격합니다.
더 높은 초기 비용
다중 구성 요소 구조와 고성능 재료로 인해 범용 씰에 비해 초기 투자가 더 큽니다. 이 비용은 중요한 응용 분야에서의 연장된 수명과 신뢰성으로 정당화됩니다.
이 씰이 임무 수행에 중요한 곳
스프링 구동 PTFE 씰의 고유한 기능은 밀봉 실패가 선택 사항이 아닌 산업에서 선호되는 선택이 되도록 합니다.
항공 우주 및 극저온
연료 시스템, 극저온 추진 라인 및 액추에이터에 필수적입니다. 극한 온도, 고고도 진공 및 낮은 방출 특성을 처리하는 능력은 매우 중요합니다.
의료 및 실험실 장비
펌프 및 유체 처리 시스템에 사용되며, 화학적 내성은 가혹한 멸균 공정을 견디는 데 중요합니다. 오염을 방지하는 기밀 씰을 보장합니다.
자동차 및 고성능 시스템
엔진, 변속기 및 제동 시스템에서 강렬한 압력 및 온도 변동 하에서 안정적인 밀봉을 제공하는 동시에 효율성 향상을 위해 마찰 손실을 최소화합니다.
목표에 맞는 올바른 선택
올바른 씰을 선택하는 것은 전적으로 응용 분야의 작동 요구 사항에 따라 달라집니다.
- 극한 온도 또는 내화학성이 주요 초점인 경우: 기존 탄성체는 빠르게 열화되므로 스프링 구동 PTFE 씰이 종종 유일하게 실행 가능한 옵션입니다.
- 고압 또는 고속 동적 밀봉이 주요 초점인 경우: 저마찰 PTFE와 일정한 스프링 힘은 표준 씰보다 우수한 수명과 성능을 제공합니다.
- 중요 시스템에서 장기적인 신뢰성이 주요 초점인 경우: 씰의 압축 영구 변형에 대한 내성과 마모 보상 능력은 유지 보수를 최소화하고 고장을 방지하는 데 이상적인 선택입니다.
궁극적으로 스프링 구동 씰을 선택하는 것은 가장 까다로운 응용 분야를 위한 탁월한 신뢰성에 대한 투자입니다.
요약표:
| 특징 | 이점 |
|---|---|
| PTFE 재킷 | 보편적인 내화학성, 낮은 마찰, 윤활 불필요 |
| 스프링 에너자이저 | 일정한 밀봉력, 마모 및 온도 변화 보상 |
| 온도 범위 | -425°F ~ +575°F (-253°C ~ +302°C) |
| 압력 기능 | 최대 30,000 psi |
| 주요 이점 | 압축 영구 변형에 대한 내성 및 중요 시스템에서의 장기적인 신뢰성 |
극한 조건에 대한 안정적인 밀봉 솔루션이 필요하십니까?
KINTEK은 맞춤형 스프링 구동 씰을 포함하여 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 우리는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며 프로토타입부터 대량 생산까지 솔루션을 제공합니다.
당사의 씰은 다음을 제공하도록 설계되었습니다.
- 비교할 수 없는 신뢰성: 가장 중요한 응용 분야에서 누출 방지.
- 맞춤형 제작: 특정 홈 설계 및 작동 요구 사항에 완벽하게 맞춤.
- 전문가 지원: 재료 과학 및 밀봉 기술에 대한 당사의 전문 지식 활용.
지금 KINTECK에 문의하여 프로젝트 요구 사항을 논의하고 누출 방지 성능을 보장하십시오.

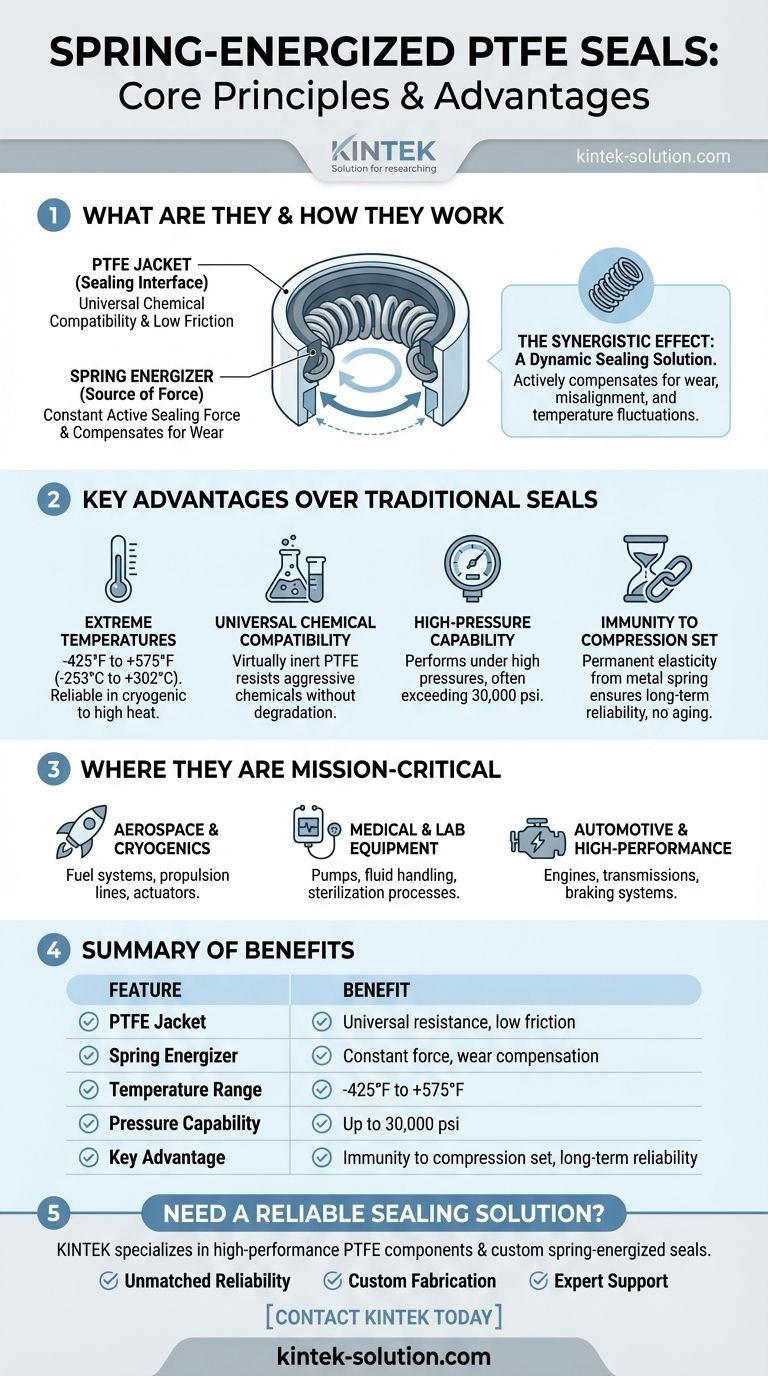

시각적 가이드
