본질적으로, 인쇄 회로 기판(PCB)에 폴리테트라플루오로에틸렌(PTFE) 라미네이트를 사용하는 주요 이점은 고주파 및 고속 응용 분야에서 탁월한 성능을 발휘한다는 점입니다. FR-4와 같은 표준 재료와 달리, PTFE는 주파수가 증가해도 안정적인 전기적 특성을 유지하여 회로를 통해 전달되는 신호가 선명하고 강력하며 왜곡되지 않도록 보장합니다.
고주파 회로 설계의 근본적인 과제는 신호 무결성을 보존하는 것입니다. PTFE 라미네이트는 매우 낮고 안정적인 유전율과 최소한의 신호 손실을 제공하여 이러한 문제를 해결하며, RF, 마이크로웨이브 및 고속 디지털 시스템과 같은 까다로운 응용 분야의 기본 선택이 됩니다.
고주파 PCB 설계에서 PTFE가 뛰어난 이유
표준 PCB 재료는 고주파에서 전기 신호를 흡수하고 왜곡하기 시작하여 비효율적으로 만듭니다. PTFE의 고유한 분자 구조는 몇 가지 주요 전기적 특성을 통해 이러한 한계를 극복할 수 있게 합니다.
뛰어난 유전율(Dk)
재료의 유전율(Dk)은 신호가 전파되는 속도에 영향을 미칩니다. PTFE의 Dk는 낮을 뿐만 아니라(신호 전파 속도를 높임), 더 중요하게는 매우 넓은 주파수 범위에 걸쳐 놀라울 정도로 안정적입니다.
이러한 안정성은 매우 중요합니다. 주파수에 따라 Dk가 변하는 재료에서는 복잡한 신호의 다른 부분이 다른 속도로 이동하여 왜곡을 일으키고 성능을 저하시킵니다.
극도로 낮은 손실 계수(Df)
손실 계수(Df) 또는 손실 탄젠트는 라미네이트 내에서 열로 손실되는 신호 에너지를 측정합니다. PTFE는 모든 PCB 재료 중에서 가장 낮은 Df 값 중 하나를 가집니다.
이러한 최소한의 에너지 손실은 신호가 보드 전체를 이동할 때 강도를 유지하도록 보장하며, 이는 민감한 수신기, 고출력 송신기 및 긴 신호 경로에 필수적인 요구 사항입니다.
최소한의 수분 흡수
PTFE는 본질적으로 소수성이므로 물과 습기를 잘 흡수하지 않습니다. 이는 공기 중의 수분을 흡수할 수 있는 FR-4와 같은 재료에 비해 상당한 이점입니다.
재료가 수분을 흡수하면 유전 특성이 변하여 예측할 수 없는 회로 성능으로 이어집니다. PTFE의 습기에 대한 저항성은 습한 환경에서도 전기적 특성이 일관되게 유지되도록 보장합니다.
전기적 특성 외: 중요한 물리적 특성
주요 매력은 전기적 성능이지만, PTFE의 물리적 특성도 고성능 전자 장치에서의 전반적인 가치에 기여합니다.
높은 열 안정성
PTFE는 녹는점이 매우 높으며 다른 재료가 실패할 수 있는 온도에서도 안정적으로 작동할 수 있습니다. 이는 상당한 열을 발생시키는 고출력 응용 분야에 적합하며, 납땜 및 조립 공정의 열 응력을 쉽게 견딜 수 있도록 보장합니다.
화학적 불활성
PTFE는 거의 모든 화학 물질과 용매에 대한 내성이 매우 높습니다. 이로 인해 시간이 지남에 따라 열화되지 않고 가혹한 산업 또는 환경 조건에서 안정적으로 작동할 수 있는 매우 내구성이 뛰어난 기판이 됩니다.
필러의 역할
순수 PTFE는 비교적 부드러운 재료입니다. PCB 제작을 위한 기계적 특성을 향상시키기 위해 제조업체는 직조 유리 또는 세라믹과 같은 필러를 추가하여 복합 라미네이트를 만듭니다.
이러한 첨가제는 치수 안정성을 개선하고, 열팽창률을 줄이며, 엔지니어가 특정 응용 분야의 요구 사항에 맞게 라미네이트의 최종 유전율을 정밀하게 조정할 수 있도록 합니다.
상충 관계 이해
PTFE를 선택하는 것은 성능 요구 사항에 의해 결정되는 결정이며 중요한 고려 사항이 따릅니다. 모든 PCB 설계에 대한 보편적인 해결책은 아닙니다.
더 높은 재료 비용
PTFE 라미네이트는 FR-4와 같은 기존 재료보다 훨씬 비쌉니다. 그 사용은 응용 분야의 전기적 성능 요구 사항이 이를 요구하는 경우에만 정당화됩니다.
복잡한 제조
PTFE의 상대적인 부드러움은 가공을 더 어렵게 만듭니다. 드릴링, 라우팅 및 도금과 같은 공정에는 특수 도구와 전문 지식이 필요하며, 이는 표준 경질 보드에 비해 전체 제조 비용을 증가시킵니다.
열팽창 계수(CTE)
PTFE는 트레이스 및 평면에 사용되는 구리보다 CTE가 높습니다. 이러한 불일치는 온도 변화 동안 도금 관통 구멍과 비아에 스트레스를 유발할 수 있습니다. 장기적인 신뢰성을 보장하기 위해 CTE를 관리하고 줄이는 데 필러가 중요합니다.
귀하의 응용 분야에 맞는 올바른 선택
PCB 라미네이트를 선택하는 것은 최종 제품의 성능과 비용에 직접적인 영향을 미치는 근본적인 엔지니어링 결정입니다.
- 고주파 RF 또는 마이크로웨이브 회로가 주요 관심사라면: PTFE는 탁월한 저손실 특성과 안정적인 유전율로 인해 탁월한 선택입니다.
- 고속 디지털 시스템이 주요 관심사라면: 신호 무결성을 유지하고 데이터 오류를 방지하기 위해 PTFE 기반 또는 이와 유사한 고성능 라미네이트가 필수적입니다.
- 비용에 민감한 저주파 응용 분야가 주요 관심사라면: 표준 FR-4가 가장 실용적이고 경제적인 옵션으로 남아 있습니다.
궁극적으로 올바른 재료를 선택하는 것은 전자 시스템이 설계된 대로 정확하게 작동하도록 보장하는 첫 번째 단계입니다.
요약표:
| 주요 이점 | PCB 응용 분야에 대한 이점 |
|---|---|
| 낮고 안정적인 유전율(Dk) | 고주파 회로에서 일관된 신호 속도를 보장하고 왜곡을 방지합니다. |
| 극도로 낮은 손실 계수(Df) | 신호 손실을 최소화하여 민감한 및 고출력 응용 분야에서 강도를 유지합니다. |
| 높은 열 안정성 | 높은 작동 온도와 납땜 공정을 안정적으로 견딥니다. |
| 최소한의 수분 흡수 | 습한 환경에서도 일관된 성능을 제공합니다. |
귀하의 중요한 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 정밀 PTFE 씰, 라이너, 실험 기구 및 맞춤형 부품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 귀하가 고주파 PCB 및 기타 까다로운 환경에 요구되는 엄격한 표준을 충족하는 부품을 받을 수 있도록 보장합니다.
지금 문의하여 당사의 PTFE 솔루션이 귀사 제품의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 논의하십시오.

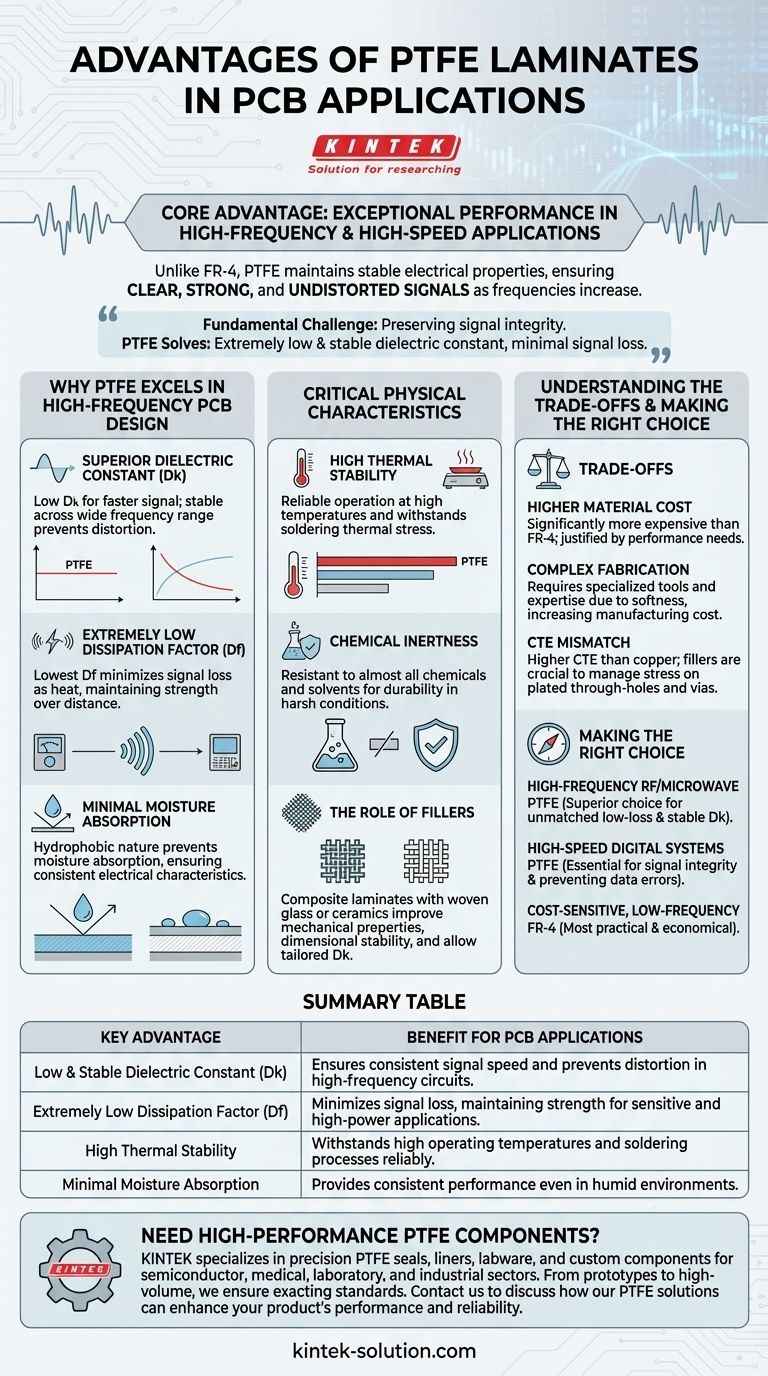

시각적 가이드
