RF 애플리케이션에서 PTFE 라미네이트의 주요 장점은 매우 낮은 유전 상수와 낮은 신호 손실로, 이는 고주파수에서 탁월한 신호 무결성과 효율성으로 직결됩니다. 이러한 특성과 뛰어난 열 및 화학적 안정성이 결합되어 PTFE는 까다로운 RF 및 마이크로파 회로에 선호되는 재료가 됩니다.
고주파수 설계의 핵심 과제는 회로 기판 재료가 더 이상 수동적인 구성 요소가 아니라 신호에 능동적으로 영향을 미친다는 점입니다. PTFE 라미네이트는 고유한 전기적 특성으로 이러한 원치 않는 영향을 최소화하여 신호의 순도와 전력을 소스에서 목적지까지 보존하는 데 탁월합니다.
PTFE의 핵심 전기적 장점
무선 주파수에서 구성 요소가 장착되는 기판 재료는 구성 요소 자체만큼이나 중요합니다. PTFE의 특성은 고주파 신호 전송의 물리적 특성을 관리하는 데 고유하게 적합합니다.
신호 손실 최소화 (낮은 유전 손실)
모든 기판 재료는 통과하는 전기 에너지의 일부를 흡수하여 열로 변환합니다. 이는 유전 손실이라고 하며, 소산 계수(Df) 또는 손실 탄젠트로 정량화됩니다.
PTFE는 매우 낮은 소산 계수를 가집니다. 이는 RF 신호 중 열로 낭비되는 부분이 훨씬 적어 최대 전력이 의도한 목적지에 도달하도록 보장합니다. 이는 고출력 증폭기나 민감한 수신기 애플리케이션에서 매우 중요합니다.
더 빠른 신호 전파 가능 (낮은 유전 상수)
재료의 유전 상수(Dk)는 전기 신호가 재료를 통해 얼마나 빨리 이동하는지를 결정합니다. Dk가 낮을수록 신호 전파 속도가 빨라집니다.
PTFE 라미네이트는 Dk가 2.2 정도로 매우 낮을 수 있으며, 이는 진공(1.0)에 매우 가깝고 표준 재료인 FR-4(일반적으로 ~4.5)보다 훨씬 우수합니다. 이 더 빠른 속도는 타이밍이 중요한 고주파수 설계에 필수적입니다.
일관된 임피던스 제어 보장
신호 반사를 방지하고 신호 무결성을 유지하려면 안정적인 임피던스가 매우 중요합니다. 광범위한 주파수에서 PTFE의 낮고 안정적인 Dk는 정확하고 예측 가능한 임피던스를 갖는 전송선을 설계하고 제조하는 것을 더 쉽게 만듭니다.
우수한 기계적 및 환경적 안정성
RF 장치는 종종 상당한 온도 변화나 화학 물질에 노출되는 환경에 배치됩니다. PTFE의 고유한 안정성은 회로가 전체 작동 수명 동안 안정적으로 유지되도록 보장합니다.
온도 변화에 따른 성능 (낮은 CTE)
PTFE는 낮은 열팽창 계수(CTE)를 가집니다. 이는 온도 변화에 따라 팽창하거나 수축하는 정도가 매우 적다는 것을 의미합니다.
이러한 안정성은 구리 트레이스, 부품 솔더 조인트 및 도금 관통 구멍(비아)에 가해지는 기계적 스트레스를 최소화하기 때문에 중요합니다. 이는 자동차, 항공 우주 또는 실외 애플리케이션에서 간헐적인 연결 또는 완전한 회로 고장의 위험을 크게 줄입니다.
열악한 조건에서의 내구성 (높은 내화학성)
불활성 재료인 PTFE는 습기, 용제 및 기타 화학 물질에 매우 강합니다. 이 특성은 라미네이트의 전기적 특성이 환경 노출로 인해 시간이 지남에 따라 저하되지 않도록 보장하여 더 길고 안정적인 제품 수명으로 이어집니다.
상충 관계 이해
PTFE는 최고의 성능을 제공하지만 모든 애플리케이션에 기본 선택 사항은 아닙니다. 상충 관계를 인식하는 것이 정보에 입각한 엔지니어링 결정을 내리는 데 중요합니다.
더 높은 재료 비용
PTFE 라미네이트는 FR-4와 같은 기존 PCB 재료보다 상당히 비쌉니다. 이 비용은 복잡한 제조 공정과 사용되는 프리미엄 원자재의 직접적인 결과입니다.
특수 제조 공정
PTFE 기반 라미네이트로 PCB를 제작하려면 전문 장비와 전문 지식이 필요합니다. 재료의 고유한 특성으로 인해 드릴링 및 도금과 같은 공정이 표준 기판보다 더 까다롭고 비용이 많이 들 수 있습니다.
애플리케이션에 맞는 올바른 선택
RF 라미네이트를 선택하는 것은 성능 요구 사항, 환경 복원력 및 예산 간의 균형입니다.
- 최고 수준의 고주파 성능(예: mmWave, 위성 통신 또는 고속 데이터)에 중점을 두는 경우: PTFE의 낮은 손실과 낮은 유전 상수는 필수적이며 종종 협상 불가능합니다.
- 열악한 열 환경에서의 신뢰성(예: 자동차 레이더 또는 항공 우주 시스템)에 중점을 두는 경우: PTFE의 열 안정성과 낮은 CTE는 고장을 방지하는 데 필요한 기계적 견고성을 제공합니다.
- 낮은 주파수(예: 1-2GHz 미만)에서 작동하는 비용에 민감한 설계를 중점적으로 다루는 경우: FR-4와 같은 손실이 더 큰 재료가 비용의 일부로 충분한 성능을 제공할 수 있습니다.
궁극적으로 PTFE 라미네이트를 선택하는 것은 가장 중요한 RF 애플리케이션을 위한 타의 추종을 불허하는 전기적 성능과 장기적인 신뢰성에 대한 투자입니다.
요약표:
| 장점 | 핵심 속성 | RF 애플리케이션에 대한 이점 |
|---|---|---|
| 낮은 신호 손실 | 매우 낮은 소산 계수(Df) | 고주파 신호에서 전력 전송 및 효율성 극대화 |
| 빠른 신호 전파 | 낮은 유전 상수(Dk ~2.2) | 고속 및 mmWave 설계를 위한 정확한 타이밍 지원 |
| 열 안정성 | 낮은 열팽창 계수(CTE) | 자동차, 항공 우주 및 열악한 환경에서 신뢰성 보장 |
| 내화학성 | 불활성, 내습성 재료 | 열화 방지 및 제품 수명 연장 |
정밀하게 설계된 PTFE 구성 요소로 RF 설계를 향상시킬 준비가 되셨습니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 PTFE 라미네이트, 씰, 라이너 및 맞춤형 실험실 용품 제조를 전문으로 합니다. 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 RF 애플리케이션이 최적의 신호 무결성과 장기적인 신뢰성을 달성하도록 보장합니다.
지금 전문가에게 문의하여 당사의 PTFE 솔루션이 특정 요구 사항을 충족하는 방법을 논의하십시오!

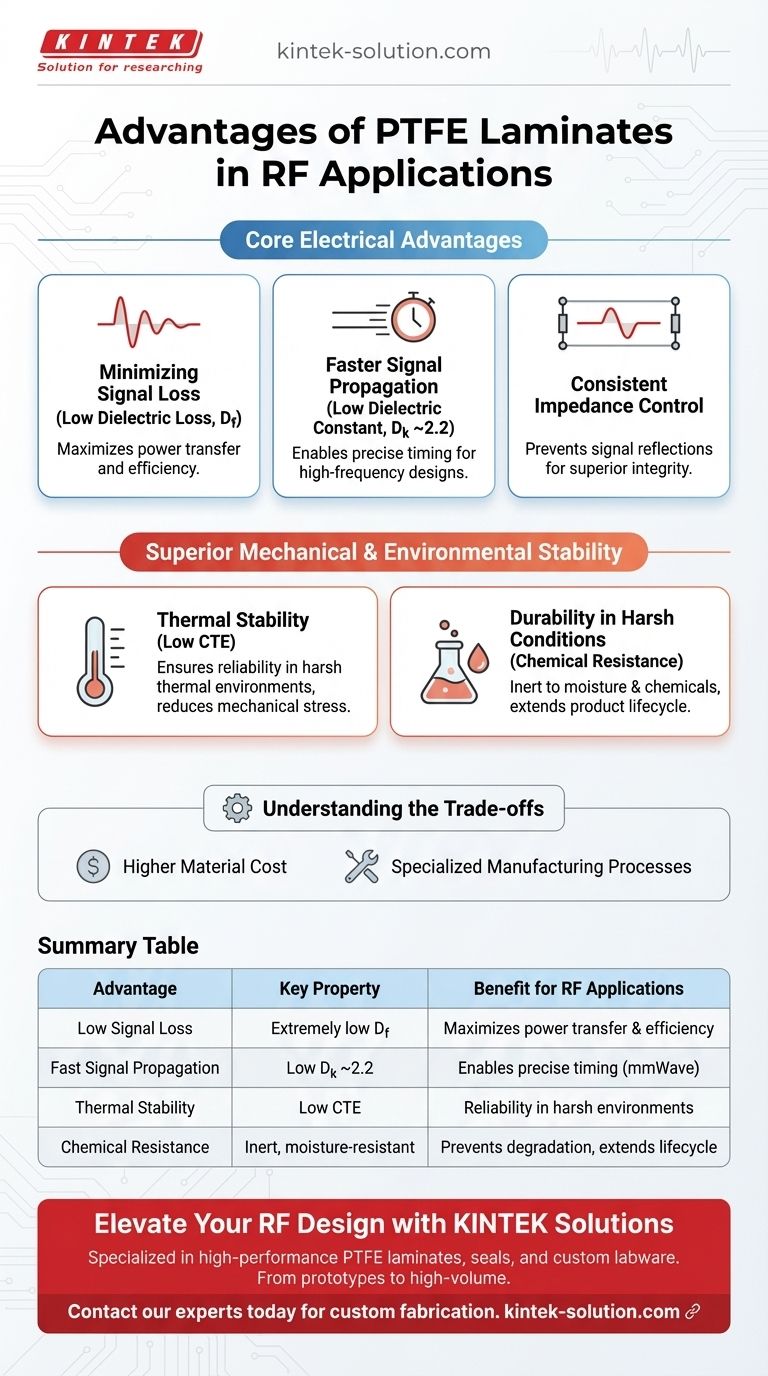

시각적 가이드
