정밀 공학 분야에서 두께가 0.03mm에서 0.1mm에 이르는 초박형 PTFE 와셔는 기계적 간극을 미세 조정하고, 소형 설계에서 전기 절연을 제공하며, 저압 시스템에서 효과적인 씰을 만드는 데 사용되는 특수 부품입니다. 이 부품의 가치는 PTFE의 고유한 특성과 미세 규모의 문제를 해결할 수 있는 형태 요소를 결합하는 데 있습니다.
초박형 PTFE 와셔의 핵심 기능은 무거운 하중을 지탱하는 것이 아니라, 매우 제약적인 환경에서 공간, 절연 및 씰링 문제를 해결하는 것입니다. 이 부품의 얇음은 주요 특징으로, 표준 부품이 단순히 너무 클 때 미세 조정 및 전기 격리를 가능하게 합니다.
초박형 PTFE의 핵심 기능
이러한 와셔의 응용 분야는 최소 두께가 필수적인 설계 제약 조건인 시나리오에 의해 정의됩니다. 이들은 전통적인 하중 지지 와셔라기보다는 정밀하게 설계된 필름처럼 기능합니다.
정밀 시밍 및 간극 제어
마이크로 어셈블리에서는 아주 작은 틈이라도 성능에 영향을 미칠 수 있습니다. 초박형 와셔는 원치 않는 유격을 제거하기 위한 정밀 시임(shim) 역할을 합니다.
이는 마이크로 일렉트로닉스, 광학 기기 정렬 또는 정밀한 축 위치 결정이 적절한 기능을 위해 필수적인 소형 기어박스와 같은 응용 분야에서 매우 중요합니다.
소형 어셈블리에서의 전기 절연
PTFE는 탁월한 유전체 재료, 즉 전기를 전도하지 않습니다. 이 특성은 밀집된 전자 부품 사이에서 매우 중요합니다.
초박형 와셔를 인쇄 회로 기판(PCB)의 전도성 층 또는 부품 사이에 배치하여 어셈블리의 전체 두께를 크게 늘리지 않고도 단락을 방지할 수 있습니다.
소형 시스템에서의 저압 씰링
PTFE의 고유한 부드러움과 화학적 불활성은 우수한 씰링 재료가 됩니다. 초박형 와셔로 제작되면 매우 작은 공간에서 씰을 형성할 수 있습니다.
이는 압력이 낮고 공간이 매우 중요한 소형 공압 또는 유압 시스템, 의료 기기 또는 실험실 장비의 연결부 씰링에 이상적입니다.
PTFE가 재료로 선택되는 이유
폴리테트라플루오로에틸렌(PTFE)의 선택은 임의적이지 않습니다. 이 재료의 고유한 특성은 특히 이러한 정밀한 공차로 제조될 때 이러한 까다로운 응용 분야에 독특하게 적합합니다.
내열성
PTFE는 넓은 온도 범위에서 무결성을 유지하므로 열 순환을 겪는 전자 장치 및 기타 부품에 적합합니다.
뛰어난 유전 특성
가장 잘 알려진 절연체 중 하나인 PTFE는 밀집된 전자 설계에서 전기적 아크 또는 누설을 방지하는 데 신뢰할 수 있는 선택입니다.
화학적 불활성
PTFE는 거의 모든 화학 물질과 용매에 내성이 있습니다. 이로 인해 이 얇은 와셔는 공격적인 환경, 산업 공정부터 공격적인 세척제를 사용하는 식품 등급 응용 분야까지 사용될 수 있습니다.
상충 관계 및 한계 이해
이러한 구성 요소를 효과적으로 사용하려면 한계를 이해하는 것이 중요합니다. 잘못된 적용은 일반적인 고장 원인입니다.
하중 분산용이 아님
표준의 더 두꺼운 와셔와 달리, 초박형 PTFE 와셔는 압축 강도가 매우 낮습니다. 이들은 나사나 볼트의 하중을 분산시키는 데 사용될 수 없으며 상당한 토크 하에서 쉽게 으스러집니다.
크리프(Creep)에 대한 민감성
PTFE는 "크리프" 또는 냉간 유동을 보이는 것으로 알려져 있는데, 이는 지속적인 하중 하에서 시간이 지남에 따라 서서히 변형될 수 있음을 의미합니다. 일관된 클램핑력이 필요한 모든 설계에서 이를 고려해야 합니다.
취급 및 설치
두께가 0.03mm인 와셔는 매우 섬세하여 특히 자동화된 조립 공정에서 취급 및 설치가 어려울 수 있습니다. 부품이 찢어지거나 변형되지 않도록 주의해야 합니다.
응용 분야에 맞는 올바른 선택
초박형 PTFE 와셔를 선택하려면 주요 엔지니어링 목표에 대한 명확한 이해가 필요합니다.
- 정밀한 기계적 간격 조정이 주요 초점인 경우: 광학 마운트나 마이크로 기어박스와 같은 민감한 어셈블리의 미세한 유격을 제거하기 위해 이러한 와셔를 시임으로 사용하십시오.
- 전기 절연이 주요 초점인 경우: 밀집된 인쇄 회로 기판(PCB) 및 센서의 층 사이에서 단락을 방지하기 위해 이러한 와셔를 사용하십시오.
- 저압 씰링이 주요 초점인 경우: 조립 치수를 변경하지 않고도 순응성 씰이 필요한 소형 밸브 또는 유체 시스템에 통합하십시오.
이러한 특정 응용 분야와 재료 한계를 이해함으로써 초박형 PTFE 와셔를 활용하여 미세 규모에서 복잡한 엔지니어링 문제를 해결할 수 있습니다.
요약표:
| 응용 분야 | 주요 기능 | 주요 산업 |
|---|---|---|
| 정밀 시밍 | 기계적 간극 미세 조정 | 마이크로 일렉트로닉스, 광학, 계측기 |
| 전기 절연 | 좁은 공간에서 단락 방지 | 반도체, 의료 기기, 전자 제품 |
| 저압 씰링 | 소형 시스템에서 씰 생성 | 실험실, 의료, 산업 |
신뢰할 수 있는 초박형 PTFE 와셔 공급처가 필요하신가요?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 맞춤형 초박형 와셔를 포함한 고정밀 PTFE 부품 제조를 전문으로 합니다. 당사는 귀하의 마이크로 어셈블리가 요구하는 재료 무결성 및 정확한 공차(0.03mm – 0.1mm)를 프로토타입부터 대량 생산까지 보장합니다.
귀하의 특정 요구 사항에 대해 논의하고 견적을 받으려면 지금 당사 엔지니어링 팀에 문의하십시오.

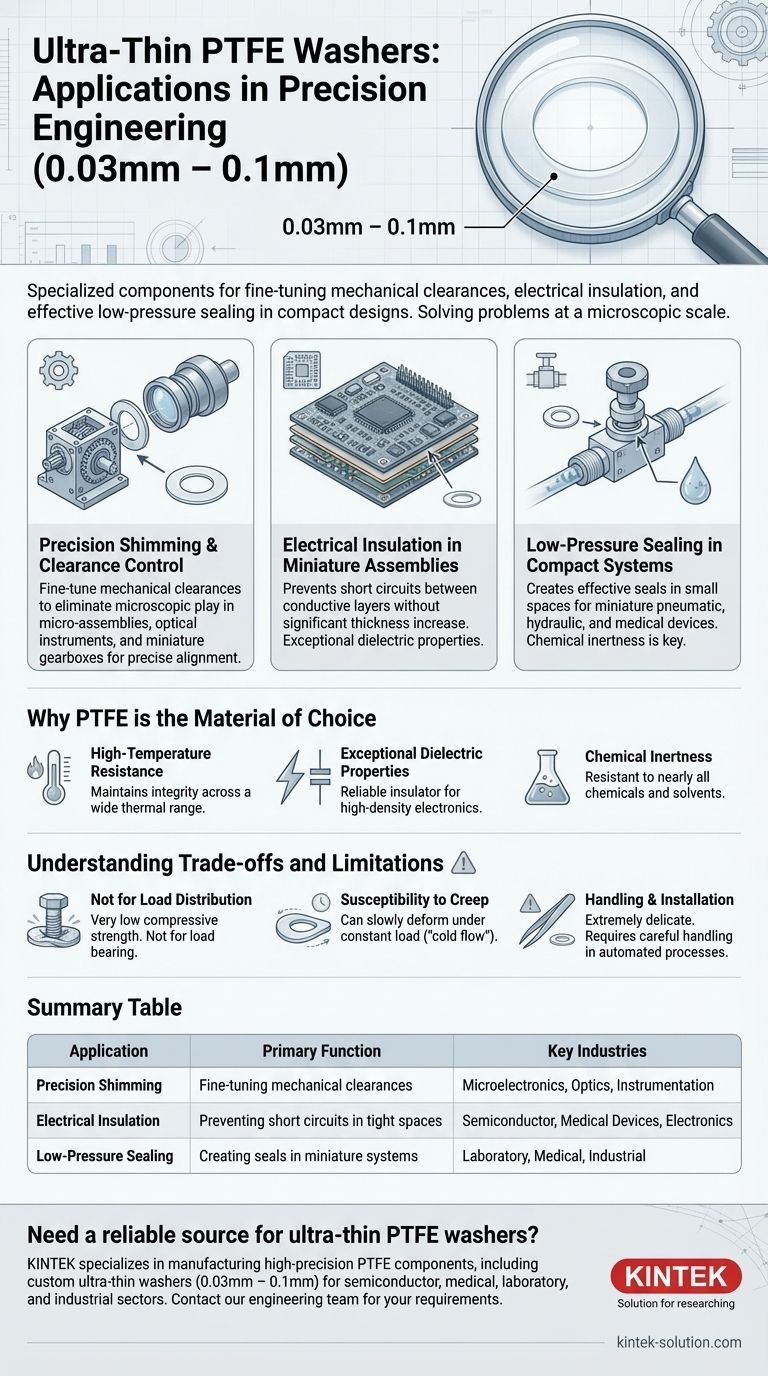

시각적 가이드
