본질적으로 발포 PTFE(ePTFE)는 이를 최고의 밀봉 재료로 만드는 독특한 기계적 및 화학적 특성의 조합으로 정의됩니다. 주요 물리적 측정 기준에는 68%의 높은 압축성, 12%의 낮은 복원력, 상당한 크리프 이완(온도에 따라 16-32%)이 포함됩니다. 또한 극한의 화학적 비활성 및 최대 260°C(500°F)의 높은 내열성과 같은 표준 PTFE의 기본 특성도 물려받습니다.
발포 PTFE의 정의적인 특징은 표준 PTFE의 뛰어난 내화학성 및 내열성을 부드럽고 순응성 있는 구조와 결합하는 능력입니다. 이로 인해 불규칙하거나 손상된 표면에 단단한 씰을 만드는 데 있어 타의 추종을 불허하는 재료가 되지만, 이는 복원력과 크리프 저항성에서 상충되는 부분이 있습니다.
기초: 핵심 PTFE 특성
발포 PTFE는 표준 폴리테트라플루오로에틸렌(PTFE)으로 제조됩니다. 따라서 PTFE를 매우 다재다능하고 탄력 있는 폴리머로 만드는 모든 기본 특성을 유지합니다.
극한의 내화학성
PTFE는 불활성 재료로, 거의 모든 일반적인 산업용 화학 물질과 반응하지 않습니다. 여기에는 공격적인 산, 염기 및 용제가 포함됩니다. 이 특성으로 인해 ePTFE는 부식성 매체를 처리하는 밀봉 시스템에 적합합니다.
높은 열 안정성
ePTFE는 열화 없이 최대 260°C(500°F)의 온도에서 지속적으로 작동할 수 있습니다. 이러한 높은 열 안정성은 광범위한 까다로운 산업 응용 분야에서 사용할 수 있도록 합니다.
낮은 마찰 표면
극도로 낮은 마찰 계수로 알려진 PTFE는 젖은 얼음 위의 젖은 얼음과 유사한 논스틱 표면을 가지고 있습니다. 밀봉에는 덜 중요하지만, 이 특성은 전반적인 재료 프로필에 기여합니다.
"발포"의 차이점: 주요 기계적 특성
발포 공정은 단단한 PTFE를 미세 다공성 섬유 구조로 변환합니다. 이는 기계적 거동을 근본적으로 변화시켜 단단한 플라스틱에서 부드럽고 순응성 있는 개스킷 재료로 변모시킵니다.
높은 압축성(68%)
이것이 ePTFE의 가장 중요한 기계적 이점입니다. 부드럽고 스펀지 같은 특성으로 인해 플랜지의 표면 불완전성, 긁힘 및 약간의 정렬 불량을 쉽게 채우고 채울 수 있습니다. 이는 완벽하지 않은 표면에서도 매우 단단한 씰을 보장합니다.
우수한 밀봉 능력
높은 압축성은 뛰어난 밀봉 성능으로 직접 이어집니다. 테스트 데이터에 따르면 ASTM 연료 A의 경우 0.0 ml/hr, 질소의 경우 0.16 ml/hr와 같이 예외적으로 낮은 누출률이 나타나 압력 하에서 기밀 씰을 생성하는 능력을 입증합니다.
비등방성 인장 강도(1600 psi)
발포 공정은 섬유 구조를 정렬하여 재료에 방향성 강도를 부여합니다. "결에 수직으로" 1600 psi의 인장 강도는 볼트 하중 하에서 무결성을 유지하는 데 중요한 요소인 찢어짐에 대한 저항성을 나타냅니다.
상충 관계 이해
완벽한 재료는 없습니다. ePTFE를 효과적으로 사용하려면 부드럽고 순응성 있는 구조의 직접적인 결과인 고유한 한계를 이해해야 합니다.
낮은 복원력(12%)
복원력은 압축된 후 재료가 원래 두께로 되돌아가는 능력입니다. 복원력이 12%로 낮기 때문에 ePTFE는 압축되면 영구적인 변형을 일으키는 경향이 있습니다. 이는 재사용 가능한 개스킷이나 자주 열고 닫는 조인트에는 일반적으로 적합하지 않음을 의미합니다.
크리프 이완(16-32%)
크리프는 일정한 응력 하에서 재료가 느리게 변형되는 경향입니다. 개스킷에서는 시간이 지남에 따라 볼트 하중 및 밀봉 압력 손실로 이어집니다. ePTFE는 73°F에서 16%, 212°F에서 더 상당한 32%의 크리프를 나타냅니다. 이 요소는 조인트 설계 시 고려해야 하며 특정 토크 절차 또는 주기적인 재토크가 필요할 수 있습니다.
응용 분야에 맞는 올바른 선택
올바른 재료를 선택하려면 해당 특성을 기본 목표와 일치시켜야 합니다.
- 불규칙하거나 손상된 표면 밀봉이 주요 초점인 경우: ePTFE의 탁월한 압축성은 다른 개스킷이 실패할 수 있는 곳에서 안정적인 씰을 만드는 데 이상적인 선택입니다.
- 응용 분야에 고온 및 일정한 압력이 포함되는 경우: 장기적인 누출 없는 조인트를 보장하기 위해 ePTFE의 크리프 이완을 설계할 때 고려해야 합니다.
- 자주 사용되는 재사용 가능한 개스킷이 필요한 경우: ePTFE의 낮은 복원력으로 인해 부적합한 선택입니다. 대신 엘라스토머 또는 나선형 권취 개스킷을 고려하십시오.
궁극적으로 이러한 뚜렷한 물리적 특성을 이해하면 까다로운 환경에서 매우 안정적인 씰을 만드는 데 있어 발포 PTFE의 강점을 활용할 수 있습니다.
요약표:
| 특성 | 값 / 설명 | 주요 시사점 |
|---|---|---|
| 압축성 | 68% | 불규칙한 표면에 순응하여 우수한 씰링 제공 |
| 복원력 | 12% | 재사용 가능한 개스킷에는 적합하지 않음; 영구적인 변형을 일으킴 |
| 크리프 이완 | 16% (73°F) ~ 32% (212°F) | 시간 경과에 따른 볼트 하중 손실; 설계 고려 사항 필요 |
| 최대 사용 온도 | 260°C (500°F) | 고온 환경에 적합 |
| 내화학성 | 우수함 (PTFE에서 계승) | 거의 모든 산업용 화학 물질, 산 및 용제에 저항 |
| 인장 강도 | 1600 psi (비등방성) | 볼트 하중 하에서 무결성 유지 |
가장 까다로운 밀봉 과제에 대해 발포 PTFE의 고유한 특성을 활용하십시오.
KINTEK은 맞춤형 씰, 라이너 및 실험실 용품을 포함하여 고성능 PTFE 및 ePTFE 부품의 정밀 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야에 관계없이 프로토타입부터 대량 주문까지 맞춤 제작에 대한 당사의 전문 지식은 신뢰성과 성능을 위해 설계된 밀봉 솔루션을 얻을 수 있도록 보장합니다.
가장 어려운 밀봉 문제를 해결할 준비가 되셨습니까? 오늘 저희 전문가에게 문의하여 특정 응용 분야 요구 사항에 대해 논의하십시오.

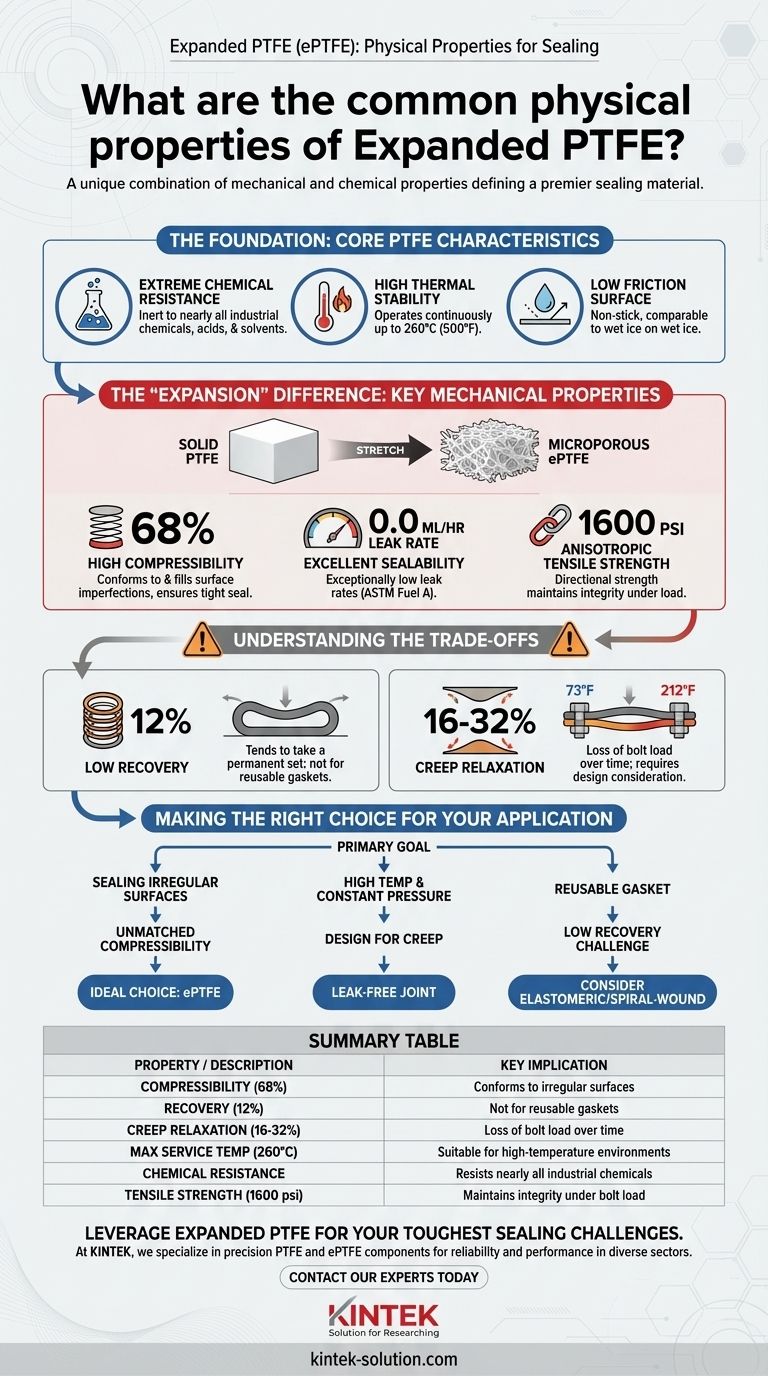

시각적 가이드
관련 제품
- 대용량 PTFE 반응병 2L 와이드 마우스 불소중합체 추출 용기, 회전 교반기 호환
- PTFE 방열 방열 슬리브 핫 플레이트 지지대 실험대 보호 맞춤형 열 차단 장치
- 고온 내식성 실험실 응용을 위한 맞춤형 CNC 가공 대형 PTFE 비커 및 플라스크
- 첨단 산업 응용 분야를 위한 맞춤형 흑연 충전 PTFE 로드
- 맞춤형 PTFE 광구 시약 반응병 내식성 고온 대용량 직동체 실험실 용기
