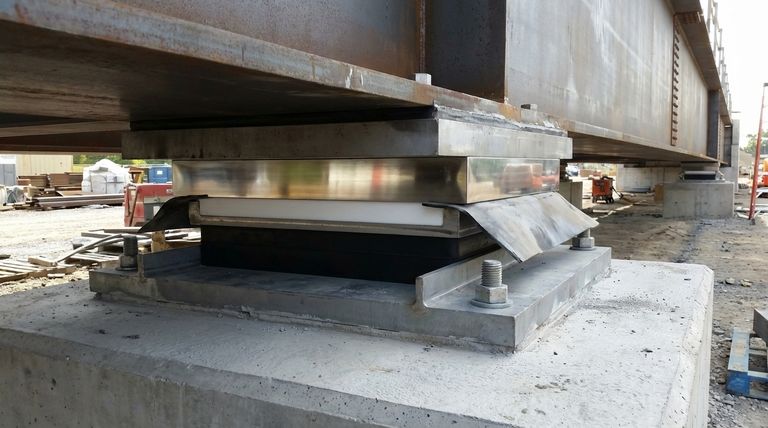

본질적으로, 조립식 PTFE 슬라이딩 베어링 패드는 단일 목적을 위해 설계된 층상 구성 요소 시스템입니다. 즉, 엄청난 하중을 안전하게 전달하면서 제어된 저마찰 움직임을 허용하는 것입니다. 완전한 어셈블리는 일반적으로 상부 강판, 연마된 스테인리스 스틸 플레이트, PTFE(폴리테트라플루오로에틸렌) 패드 자체, 하부 강판, 그리고 종종 가이드 플레이트, 앵커 볼트 및 보호용 방진 덮개를 포함합니다.
PTFE 슬라이딩 베어링은 단순한 저마찰 표면 그 이상입니다. 이는 강철 지지판에서 보호 덮개에 이르기까지 각 구성 요소가 구조적 하중 관리, 움직임 수용 및 장기적인 내구성 보장에 중요한 역할을 하는 엔지니어링된 어셈블리입니다.
핵심 슬라이딩 메커니즘 해부
베어링의 핵심은 움직임을 허용하는 인터페이스입니다. 이는 거의 항상 PTFE 시트와 연마된 스테인리스 스틸 플레이트의 조합입니다.
PTFE 슬라이딩 표면
PTFE는 마찰 계수가 극도로 낮은 불소수지이며, 알려진 고체 재료 중 가장 낮은 수준에 속합니다. 이 특성 덕분에 교량이나 건물에서 가해지는 엄청난 압력 하에서도 쉽게 미끄러질 수 있습니다.
이러한 높은 압축 하중을 견딜 때 변형되거나 밀려 나오지 않도록 PTFE 시트는 일반적으로 연강 지지판의 오목한 부분에 접착됩니다.
연마된 스테인리스 스틸 플레이트
PTFE 패드는 고도로 연마된 스테인리스 스틸 플레이트를 따라 미끄러집니다. 거울과 같은 마감 처리는 마찰을 최소화하는 데 중요하며, 스테인리스 스틸은 노출된 환경에서 장기적인 성능에 필수적인 우수한 내식성을 제공합니다.
PTFE와 마찬가지로 이 스테인리스 스틸 시트도 구조적 안정성을 위해 자체 연강 지지판에 점용접되어 완벽하게 평평하게 유지되도록 합니다.
전체 구조 어셈블리 이해
핵심 슬라이딩 메커니즘은 독립적으로 작동하지 않습니다. 구조물에서 하중을 전달하고 베어링을 보호하기 위해 일련의 다른 구성 요소가 필요합니다.
상부 및 하부 강판
이 두꺼운 강판은 어셈블리의 주요 구조 요소 역할을 합니다. 상부 플레이트는 상부 구조물(교량 거더 등)에 고정되고, 하부 플레이트는 하부 구조물(교각 등)에 고정됩니다. 이들은 하중을 베어링 구성 요소에 고르게 분산시킵니다.
탄성체(고무) 패드
많은 설계에서 탄성체 또는 고무 패드가 어셈블리에 통합되며, 일반적으로 PTFE 지지판 아래에 위치합니다. 이 구성 요소는 충격과 진동을 흡수하여 소음을 완화하고 구조물을 동적 하중으로부터 완충하는 데 도움이 됩니다.
가이드 플레이트 및 구속 장치
베어링은 한 방향(예: 열팽창으로 인한 종방향 움직임)으로 자유로운 움직임을 허용하도록 설계되었지만, 다른 방향의 움직임은 제한해야 하는 경우가 많습니다. 가이드 플레이트는 어셈블리에 용접된 강철 바로서 특정 축으로의 움직임을 구속합니다.
앵커 볼트 및 매입물
앵커 볼트와 매입된 강판은 전체 베어링 어셈블리를 구조물의 콘크리트 또는 강철에 고정하는 물리적 연결부로, 모든 힘의 강력한 전달을 보장합니다.
보호 요소(방진 덮개)
베어링의 저마찰 성능은 깨끗한 슬라이딩 표면에 크게 좌우됩니다. 종종 유연한 재료로 만들어진 방진 덮개는 이물질, 물 및 오염 물질이 PTFE와 스테인리스 스틸 인터페이스를 손상시키는 것을 방지하기 위해 설치됩니다.
중요한 설계 고려 사항
제조업체는 단일 크기로 모든 베어링을 생산할 수 없습니다. 최종 설계는 구조물의 특정 요구 사항에 대한 직접적인 응답입니다.
하중 및 움직임 수용
강판의 두께, PTFE 패드의 크기, 가이드 플레이트 포함 여부는 모두 고객 사양에 의해 결정됩니다. 여기에는 예상되는 수직 하중, 필요한 종방향 및 횡방향 움직임, 잠재적인 들림(Uplift) 힘 및 모든 회전 요구 사항이 포함됩니다.
재료 무결성은 협상 불가
재료 선택은 기능적입니다. 강철 지지판의 높은 인장 강도는 휘어짐을 방지하고, 스테인리스 스틸의 내식성은 구조물의 수명 동안 부드럽고 안정적인 슬라이딩 표면을 보장합니다. PTFE와 지지판 사이의 결합은 하중 하에서 파손을 방지하는 데 중요합니다.
목표에 맞는 올바른 선택
PTFE 베어링을 지정하거나 평가할 때 각 구성 요소의 역할을 이해하면 프로젝트 성공에 가장 중요한 요소에 집중할 수 있습니다.
- 단순한 열팽창 수용이 주요 초점인 경우: PTFE의 품질과 스테인리스 스틸 플레이트의 거울 마감이 가장 중요한 요소입니다.
- 복잡한 다방향 힘 관리가 주요 초점인 경우: 가이드 플레이트의 설계와 지지판의 전반적인 구조적 무결성에 세심한 주의를 기울여야 합니다.
- 장기적인 내구성과 낮은 유지보수가 주요 초점인 경우: 방진 덮개의 설계와 내식성 스테인리스 스틸의 등급이 성능에 가장 중요합니다.
궁극적으로 이러한 개별 부품이 시스템으로 함께 작동하는 방식을 인식하는 것이 탄력적이고 오래 지속되는 구조물을 설계하고 구축하는 열쇠입니다.
요약표:
| 구성 요소 | 주요 기능 |
|---|---|
| 상부 및 하부 강판 | 구조적 하중을 분산하고 베어링을 고정합니다. |
| PTFE 패드 | 초저마찰 슬라이딩 표면을 제공합니다. |
| 연마된 스테인리스 스틸 플레이트 | PTFE의 매끄럽고 부식 방지 대면 역할을 합니다. |
| 탄성체 패드 | 충격과 진동을 흡수합니다. |
| 가이드 플레이트 및 구속 장치 | 움직임의 방향을 제어합니다. |
| 앵커 볼트 및 방진 덮개 | 어셈블리를 고정하고 슬라이딩 인터페이스를 오염 물질로부터 보호합니다. |
구조용 베어링 애플리케이션을 위한 안정적인 PTFE 구성 요소 솔루션이 필요하십니까?
KINTEK은 맞춤형 베어링 패드, 씰 및 라이너를 포함하여 고성능 PTFE 구성 요소의 정밀 제조를 전문으로 합니다. 당사의 전문 지식은 교량 건설 및 중공업 프로젝트와 같이 까다로운 환경에서 극한의 하중과 움직임을 관리하는 데 중요한 재료 무결성과 치수 정확도를 보장합니다.
당사는 반도체, 의료, 실험실 및 산업 분야의 엔지니어 및 제조업체와 협력하여 프로토타입부터 대량 주문까지 맞춤 제작을 제공합니다.
지금 KINTEK에 문의하여 당사의 PTFE 구성 요소가 다음 프로젝트의 내구성과 성공에 어떻게 기여할 수 있는지 논의하십시오.

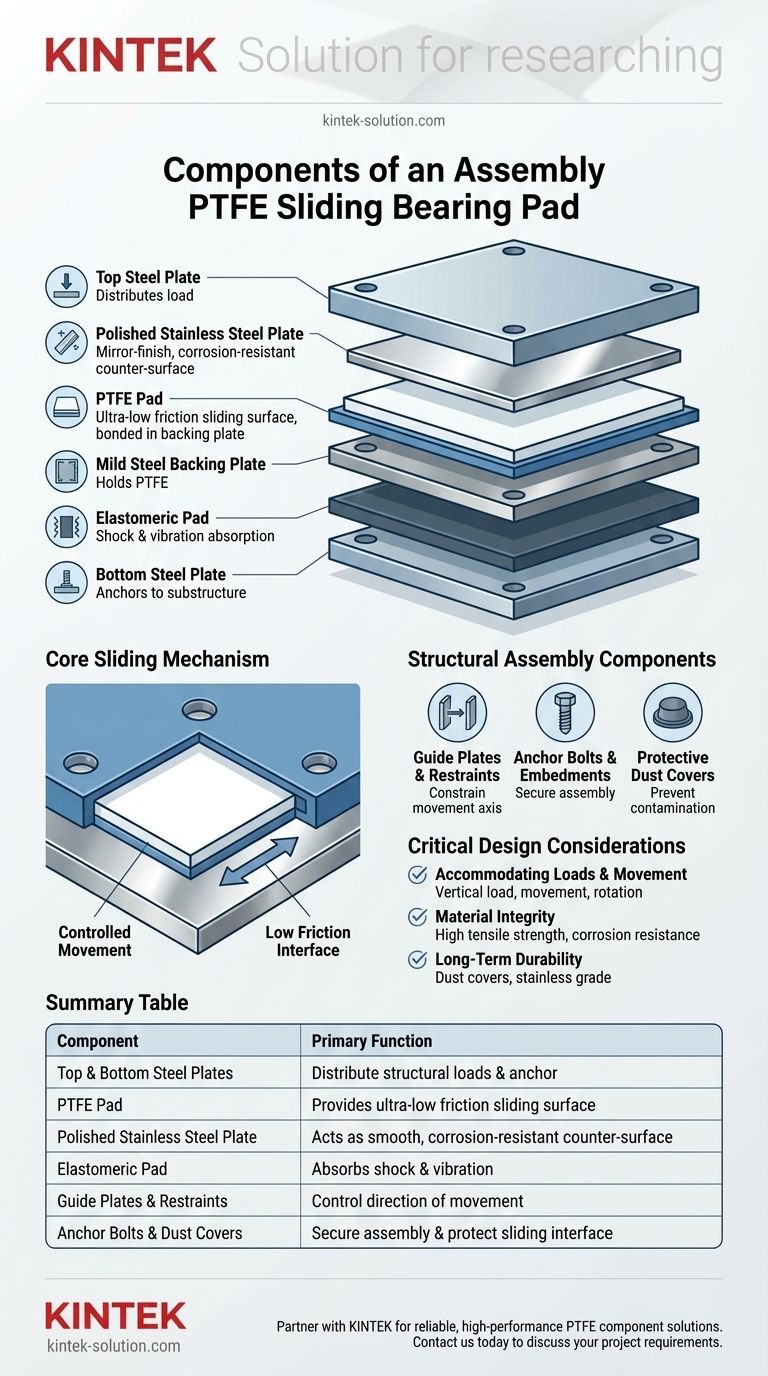

시각적 가이드
