PTFE 라이닝 밸브의 주요 유형은 볼, 버터플라이, 플러그, 다이어프램 및 체크 밸브입니다. 각 밸브는 흐름을 제어하기 위한 특정 기계적 작동 방식으로 설계되었지만, 모두 폴리테트라플루오로에틸렌(PTFE)으로 라이닝되어 있어 매우 부식성이 강하거나 고순도의 매체에 대해 탁월한 저항성을 제공합니다. 이들 중에서 선택하는 것은 유량 제어 유형, 파이프 직경, 청결도 표준 등 응용 분야의 특정 요구 사항에 전적으로 달려 있습니다.
핵심 과제는 PTFE가 내화학성을 제공한다는 것을 아는 것뿐만 아니라, 밸브의 기계적 기능(볼, 디스크, 플러그 또는 다이어프램)을 공정 배관의 특정 요구 사항에 맞추는 것입니다.
PTFE 라이닝이 결정적인 요소인 이유
밸브 유형을 비교하기 전에, 까다로운 응용 분야에서 PTFE가 선호되는 재료인 이유를 이해하는 것이 중요합니다. PTFE의 특성은 이러한 밸브를 공격적인 물질을 취급하는 데 독특하게 적합하게 만듭니다.
타의 추종을 불허하는 화학적 불활성
PTFE는 거의 모든 산업용 화학 물질에 대해 화학적으로 불활성인 불소수지입니다. 여기에는 매우 부식성이 강한 산, 염기, 염 및 유기 용제가 포함됩니다. 이 특성은 밸브와 그 사이를 통과하는 매체의 무결성을 보장하여 오염 및 부식을 방지합니다.
넓은 온도 내성
PTFE 라이닝은 일반적으로 극저온(-196°C)에서 200°C까지 넓은 작동 온도 범위에서 안정적으로 성능을 발휘합니다. 이러한 안정성은 밸브의 밀봉 성능을 저하시키지 않으면서 상당한 온도 변동을 겪는 공정에 적합하게 만듭니다.
우수한 밀봉 성능
PTFE의 논스틱(non-stick) 및 저마찰 표면은 우수한 밀봉 능력에 기여하여 종종 누출이 거의 없음을 달성합니다. 이는 유해 물질을 다루는 응용 분야나 공정 효율성이 엄격한 차단에 달려 있는 경우에 중요합니다.
일반적인 PTFE 라이닝 밸브 유형 분석
PTFE 라이너가 화학적 보호 기능을 제공하는 동안, 밸브의 기계적 설계가 그 기능을 결정합니다. 각 유형은 다른 목적으로 설계되었습니다.
PTFE 라이닝 볼 밸브
이것은 가장 일반적인 유형 중 하나로, 주로 켜기/끄기(on/off) 제어에 사용됩니다. 중앙에 구멍이 있는 회전하는 볼이 흐름을 허용하거나 차단합니다. 구멍이 파이프와 정렬되면 밸브가 열리고, 90도 회전하면 완전히 닫힙니다.
PTFE 라이닝 버터플라이 밸브
특히 대구경 파이프라인에서 흐름을 차단하거나 조절하는 데 이상적입니다. 스템에 장착된 디스크가 유로 내에서 회전합니다. 이 설계는 간단하고 비용 효율적이며 신속한 개폐가 가능합니다.
PTFE 라이닝 플러그 밸브
기능적으로 볼 밸브와 유사하며, 이 유형은 구멍이 있는 원통형 또는 테이퍼형 플러그를 사용합니다. 이 역시 주로 켜기/끄기 서비스에 사용되며, 특히 고온 응용 분야에서 내구성으로 알려져 있습니다.
PTFE 라이닝 다이어프램 밸브
이 밸브는 제약 또는 식품 및 음료 산업과 같이 순도가 가장 중요한 응용 분야를 위해 설계되었습니다. 틈새가 없는 설계는 공정 매체를 밸브의 기계적 구성 요소로부터 격리하여 잠재적인 오염 지점을 제거합니다.
PTFE 라이닝 체크 밸브
이것은 파이프라인에서 역류(backflow)를 방지하기 위해 단독으로 설계된 수동식 단일 목적 밸브입니다. 압력 차이에 따라 자동으로 작동하며 외부 제어 장치가 없습니다.
주요 선택 요소 이해하기
올바른 밸브를 선택하려면 라이너 재료를 넘어 시스템의 작동 요구 사항을 분석해야 합니다. 잘못된 기계적 선택은 비효율적인 작동 또는 조기 고장으로 이어질 수 있습니다.
유량 제어: 켜기/끄기 대 조절(Throttling)
첫 번째 고려 사항은 흐름을 제어하는 방법입니다. 볼 및 플러그 밸브는 간단하고 안정적인 켜기/끄기 서비스에 탁월하지만, 일반적으로 조절 또는 유량 제어에는 적합하지 않습니다.
반면, 버터플라이 밸브는 차단 및 조절 모두에 사용될 수 있어 더 많은 작동 유연성을 제공합니다.
시스템 규모 및 파이프 직경
더 큰 파이프(일반적으로 3인치 이상)의 경우, 버터플라이 밸브는 유사한 크기의 볼 밸브에 비해 비교적 간단한 구조와 낮은 무게로 인해 가장 실용적이고 비용 효율적인 솔루션인 경우가 많습니다.
순도 및 청결 요구 사항
공정이 오염을 용납할 수 없거나 빈번하고 쉬운 세척이 필요한 경우, 다이어프램 밸브가 결정적인 선택입니다. 그 설계는 매체가 갇혀 정체될 수 있는 영역을 제거합니다.
작동 압력 및 온도
PTFE 라이너는 우수한 내열성을 가지고 있지만, 밸브의 전체 압력 및 온도 등급은 본체 재질(예: 연성 주철, 탄소강, 스테인리스강) 및 구조에 의해 결정됩니다. 항상 전체 밸브 어셈블리가 시스템 사양을 충족하는지 확인하십시오.
응용 분야에 맞는 올바른 선택
이상적인 밸브를 선택하는 것은 밸브의 설계를 주요 작동 목표와 일치시키는 문제입니다.
- 부식성 매체에 대한 안정적인 켜기/끄기 제어가 주요 초점인 경우: PTFE 라이닝 볼 밸브가 가장 강력하고 간단한 솔루션입니다.
- 비용이 고려되는 대형 파이프라인에서 유량 제어가 주요 초점인 경우: PTFE 라이닝 버터플라이 밸브는 성능, 다용성 및 경제성 사이에서 최상의 균형을 제공합니다.
- 위생 또는 위생 공정에서 절대적인 순도가 주요 초점인 경우: PTFE 라이닝 다이어프램 밸브의 틈새 없는 설계는 협상의 여지가 없습니다.
- 단순히 역류를 자동으로 방지하는 것이 주요 초점인 경우: PTFE 라이닝 체크 밸브가 해당 작업에 적합하고 유일한 구성 요소입니다.
밸브의 기계적 기능을 특정 공정 요구 사항과 일치시킴으로써 시스템의 최적 성능, 안전 및 수명을 보장할 수 있습니다.
요약표:
| 밸브 유형 | 주요 기능 | 주요 특징 | 이상적인 용도 |
|---|---|---|---|
| 볼 밸브 | 켜기/끄기 제어 | 간단한 90° 작동, 안정적인 차단 | 일반 부식성 서비스 |
| 버터플라이 밸브 | 차단/조절 | 대형 파이프에 비용 효율적, 빠른 작동 | 대구경 파이프라인 |
| 플러그 밸브 | 켜기/끄기 제어 | 내구성, 고온 성능 | 고온 응용 분야 |
| 다이어프램 밸브 | 고순도 유량 제어 | 틈새 없음, 위생적인 설계 | 제약, 식품 및 음료 |
| 체크 밸브 | 역류 방지 | 자동 작동, 외부 제어 없음 | 역류 방지가 필요한 시스템 |
까다로운 응용 분야를 위한 안정적인 PTFE 라이닝 밸브가 필요하신가요?
올바른 밸브를 선택하는 것은 공정의 안전과 효율성에 매우 중요합니다. KINTEK은 맞춤 제작된 PTFE 라이닝 밸브, 씰, 라이너 및 실험실 기구를 포함한 고성능 PTFE 부품 제조를 전문으로 합니다.
당사는 반도체, 의료, 실험실 및 산업 분야에 서비스를 제공하며, 프로토타입부터 대량 주문까지 정밀도와 내화학성을 우선시하는 솔루션을 제공합니다.
저희 전문가들이 귀하의 시스템에 완벽한 밸브를 지정할 수 있도록 도와드리겠습니다. 상담 및 견적을 위해 지금 KINTEK에 문의하세요! KINTEK에 지금 문의하세요!

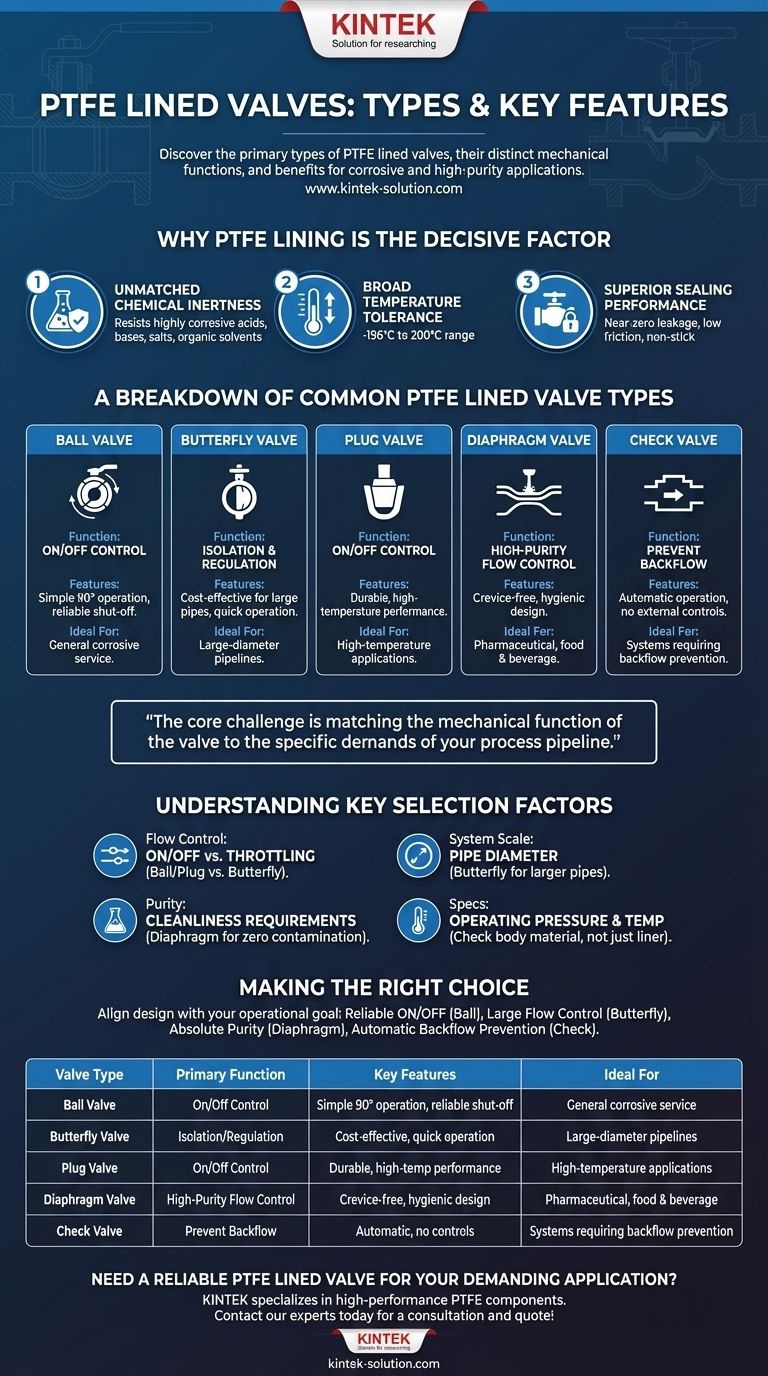

시각적 가이드
