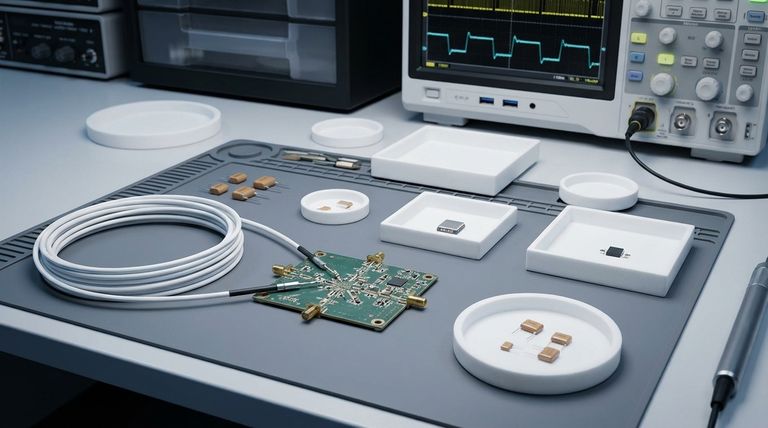

전기 및 전자 산업에서, PTFE는 전선 및 케이블 절연, 인쇄 회로 기판(PCB), 커패시터 및 커넥터와 같은 고성능 응용 분야에 사용되어 높이 평가됩니다. 이는 일반 플라스틱으로는 따라올 수 없는 뛰어난 전기 절연성, 열 안정성 및 내화학성의 고유한 조합에 의해 선택이 결정됩니다.
PTFE가 첨단 전자 분야에서 필수적인 핵심 이유는 단순히 우수한 절연체이기 때문이 아닙니다. 진정한 가치는 매우 낮은 유전율과 최소한의 신호 손실에 있으며, 이는 고주파 및 고속 응용 분야에서 신호 무결성을 유지하는 데 매우 중요합니다.
PTFE를 정의하는 핵심 전기적 특성
PTFE의 역할을 이해하려면 먼저 PTFE를 차별화하는 특성을 이해해야 합니다. 이러한 특성은 안정적이고 대칭적인 분자 구조의 직접적인 결과입니다.
극도로 낮은 유전율
PTFE는 유전율이 약 2.0으로, 모든 고체 재료 중에서 가장 낮은 수준에 속합니다. 이는 전기장에서 매우 적은 양의 에너지를 저장한다는 것을 의미합니다.
고속 회로 및 고주파 케이블의 경우, 이 특성은 도체 간의 커패시턴스를 최소화하여 신호 왜곡 및 간섭을 방지하는 데 매우 중요합니다.
최소한의 손실 계수 (낮은 손실)
이 재료는 매우 낮은 손실 계수를 가지므로, 통과하는 교류 전기 신호로부터 에너지를 거의 흡수하지 않습니다. (손실이 적습니다.)
이러한 "낮은 손실" 특성은 무선 주파수(RF) 및 마이크로파 응용 분야에 필수적이며, 신호 전력이 열로 낭비되지 않고 효율적으로 전송되도록 보장합니다.
탁월한 전기 절연성
PTFE는 높은 절연 파괴 강도를 가진 우수한 전기 절연체로, 전류가 흐르기 전에 매우 높은 전압을 견딜 수 있음을 의미합니다.
또한 전기 트래킹(electrical tracking)에 매우 강합니다. 전기 트래킹은 오염되거나 습도가 높은 환경에서 흔히 발생하는 절연체 표면을 따라 전도성 경로가 형성되는 현상입니다.)
타의 추종을 불허하는 환경 저항성
전기적 특성 외에도 PTFE는 거의 완벽하게 화학적으로 불활성이며 습기에 매우 강합니다.
이러한 내구성은 가혹한 화학 물질, 극한 온도 또는 습기에 노출되어도 전기적 성능이 안정적이고 신뢰할 수 있도록 보장합니다.
전자 및 전기 시스템의 주요 응용 분야
이러한 기본 특성은 성능과 신뢰성이 필수적인 특정 고부가가치 응용 분야로 직접 이어집니다.
고주파 배선 및 케이블
PTFE는 통신, 항공 우주 및 라디오 시스템에 사용되는 동축 케이블의 절연체로 선호됩니다. 낮은 손실 특성으로 인해 장거리에서도 신호가 강력하고 선명하게 유지됩니다.
또한 높은 내열성으로 인해 열이 축적될 수 있는 전자 장치 내부 배선에도 이상적입니다.
인쇄 회로 기판(PCB) 및 반도체
고속 디지털 및 RF 회로에서 PCB 기판 재료는 매우 중요합니다. PTFE 기반 라미네이트는 신호 저하를 최소화하면서 기가헤르츠 주파수를 처리할 수 있는 회로를 만드는 데 사용됩니다.
PTFE의 순도와 내화학성은 반도체 제조 공정에서도 귀중한 재료가 되게 합니다.
커패시터 및 변압기
PTFE 필름은 고성능 커패시터의 유전체 재료로 사용됩니다. 광범위한 온도 및 주파수에서 안정적이므로 정밀하고 신뢰할 수 있는 전자 부품을 만드는 데 적합합니다.
마찬가지로 우수한 절연성과 고온 내성은 고성능 변압기 및 모터의 권선 절연에 이상적입니다.
센서 및 변환기
특수 응용 분야에서는 PTFE의 다른 고유한 특성을 활용합니다. 예를 들어, 선택적 기체 투과성 덕분에 PTFE 필름은 산소 센서 및 고충실도 마이크의 핵심 구성 요소가 됩니다.
상충 관계 이해하기
성능은 뛰어나지만, PTFE가 모든 응용 분야에 대한 기본 선택은 아닙니다. 한계를 이해하는 것이 정보에 입각한 결정을 내리는 데 중요합니다.
높은 재료 비용
PTFE는 폴리염화비닐(PVC) 또는 폴리에틸렌(PE)과 같은 일반적인 절연체보다 훨씬 더 비쌉니다. 사용은 일반적으로 고유한 성능 특성이 비용을 정당화하는 응용 분야로 제한됩니다.
기계적 한계
PTFE는 상대적으로 부드러운 재료이며 "크리프(creep)"에 대한 저항성이 낮습니다. 이는 지속적인 기계적 하중 하에서 서서히 변형될 수 있음을 의미합니다. 구조 부품에는 적합하지 않습니다.
가공 복잡성
높은 융점 점도 때문에 PTFE는 사출 성형과 같은 기존의 용융 가공 기술로는 가공할 수 없습니다. 소결과 같은 특수 방법이 필요하며, 이는 제조 복잡성과 비용을 증가시킵니다.
응용 분야에 맞는 올바른 선택
올바른 절연체를 선택하려면 프로젝트의 기술적 및 상업적 요구 사항에 재료의 특성을 맞춰야 합니다.
- 고주파 성능(RF, 마이크로파, 고속 데이터)에 중점을 두는 경우: 낮은 유전율과 최소한의 신호 손실 덕분에 PTFE가 종종 최고의 기술적 선택입니다.
- 가혹한 환경(고온, 화학 물질 노출)에서의 신뢰성에 중점을 두는 경우: PTFE의 타의 추종을 불허하는 열 및 화학적 안정성은 전선 절연 및 부품 보호를 위한 선도적인 후보가 되게 합니다.
- 비용에 민감한 저주파 응용 분야(예: 표준 건물 배선)에 중점을 두는 경우: PVC 또는 폴리에틸렌과 같은 더 경제적인 재료가 실용적이고 적절한 선택입니다.
궁극적으로 PTFE의 기본 전기적 특성을 이해하면 고유한 장점이 가장 필요한 곳에 정확하게 지정할 수 있는 역량을 갖추게 됩니다.
요약표:
| 핵심 속성 | 전자 분야에서 중요한 이유 |
|---|---|
| 낮은 유전율 (~2.0) | 고속/고주파 회로에서 신호 왜곡을 최소화합니다. |
| 최소한의 손실 계수 | RF/마이크로파 응용 분야에서 낮은 손실로 효율적인 신호 전송을 보장합니다. |
| 높은 절연 파괴 강도 | 고전압에서도 우수한 전기 절연성을 제공합니다. |
| 우수한 내열성 및 내화학성 | 가혹한 작동 환경에서 성능과 신뢰성을 유지합니다. |
귀하의 중요 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위해 씰, 라이너, 실험실 기구 및 맞춤형 부품을 포함한 정밀 PTFE 부품 제조를 전문으로 합니다. 맞춤형 제작에 대한 당사의 전문 지식은 고주파, 고온 또는 화학적으로 공격적인 응용 분야가 안정적으로 작동하도록 보장합니다.
프로토타입부터 대량 생산까지, 귀하의 프로젝트 요구 사항에 대해 당사 전문가에게 문의하십시오.

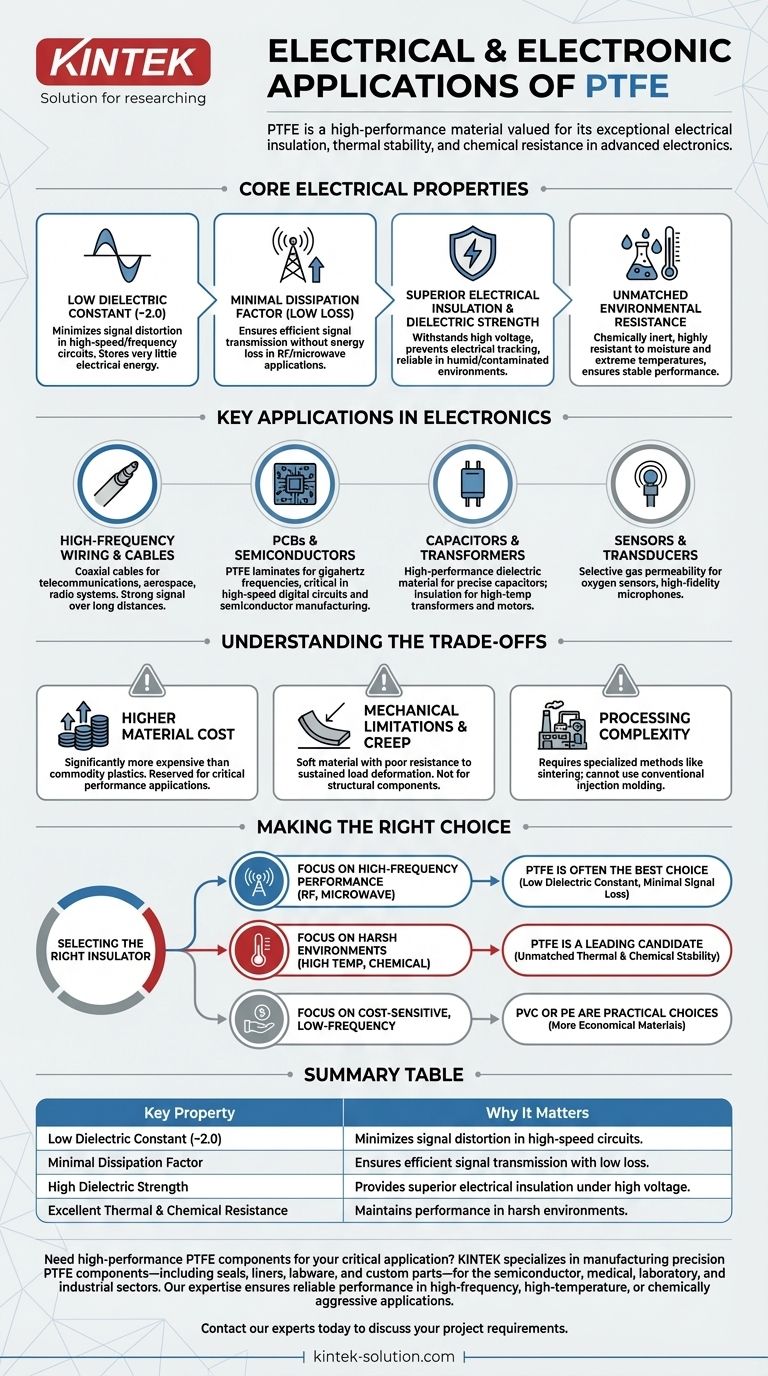

시각적 가이드
