PTFE PCB 설계 시 주요 고려 사항은 무엇일까요? 전문가 팁으로 성능 최적화

PTFE(폴리테트라플루오로에틸렌) PCB를 설계하려면 기존 FR4 기판과 크게 다른 재료의 특성으로 인해 고유한 과제가 수반됩니다. PTFE의 부드러움, 열 안정성 및 전기적 특성은 성능과 신뢰성을 보장하기 위해 제조 과정에서 특별한 취급이 필요합니다. 주요 고려 사항으로는 손상을 방지하는 제조 기술, 구리 층의 접착력 향상, 뒤틀림을 방지하는 치수 안정성 등이 있습니다. 숙련된 공급업체와의 파트너십을 통해 맞춤형 PTFE 부품 숙련된 공급업체와 협력하면 설계 단계 초기에 재료별 요구 사항을 해결하여 프로세스를 간소화할 수 있습니다.

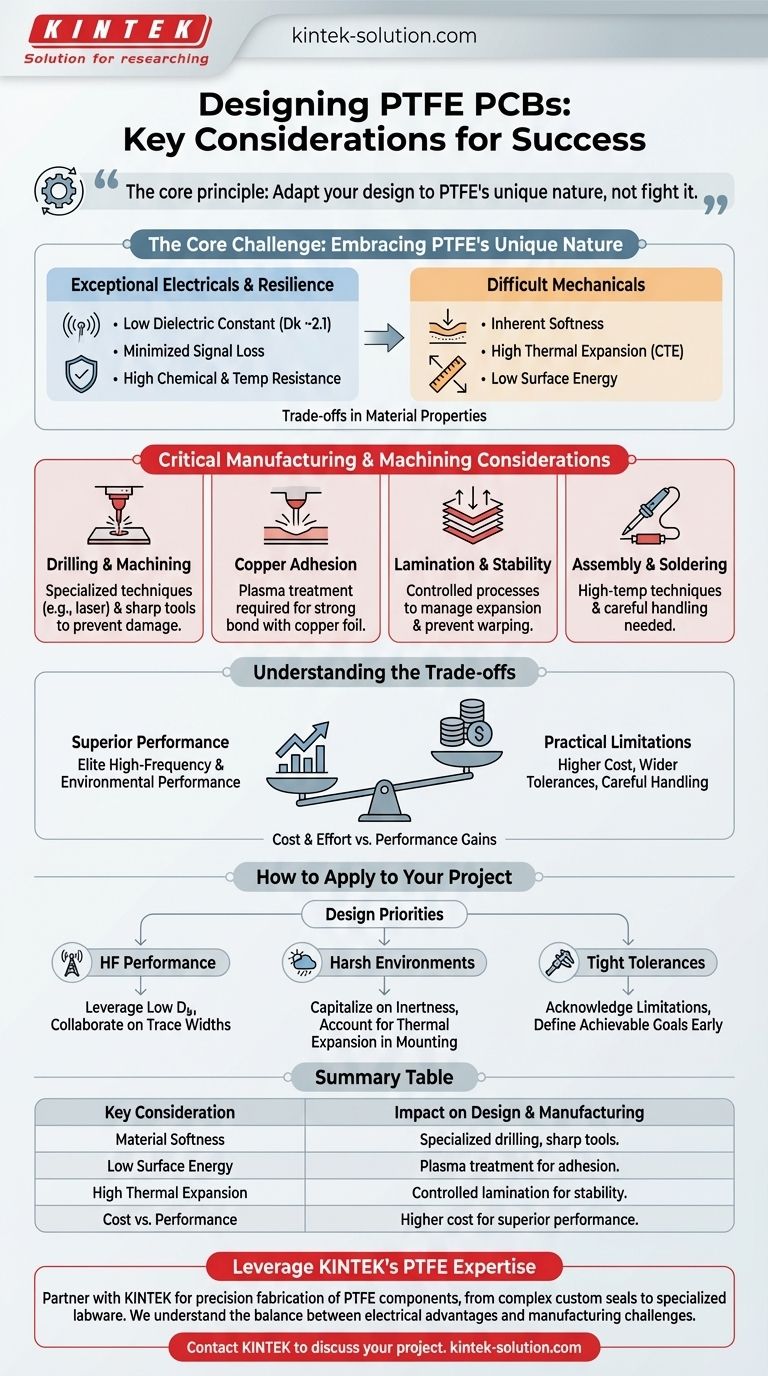

핵심 포인트 설명:

1. 재료 취급 및 드릴링 기술

   • PTFE는 부드러워 기존 드릴링 시 표면이 손상되기 쉽습니다. 기판의 무결성을 손상시키지 않고 정밀한 비아 홀을 얻기 위해 고해상도 레이저 드릴링이 선호되는 경우가 많습니다.
   • 기계식 드릴링을 사용하는 경우, 버링이나 박리를 최소화하기 위해 더 느린 속도와 특수 드릴 비트가 필요합니다.

2. 구리 접착 및 표면 처리

   • PTFE의 비점착성 특성은 구리 접착을 방해합니다. 플라즈마 처리 또는 화학적 에칭(예: 나프탈렌 나트륨)은 안정적인 접착을 위해 표면을 거칠게 만드는 데 필수적입니다.
   • 전기 도금 전에 전도성 베이스 레이어를 만들기 위해 무전해 구리 증착이 뒤따를 수 있습니다.

3. 열 관리 및 납땜

   • PTFE PCB는 고주파 또는 고온 환경에서 작동하는 경우가 많습니다. 고온 납땜 기술(예: 무연 합금 사용)은 패드가 들리는 것을 방지합니다.
   • 응력으로 인한 고장을 방지하려면 PTFE와 구리 사이의 열팽창 불일치를 고려해야 합니다.

4. 치수 안정성 및 라미네이션

   • 뒤틀림을 방지하려면 라미네이션 공정을 제어하는 것이 중요합니다. 다단계 가열/냉각 사이클은 접착제와 피착재의 균일한 경화를 보장합니다.
   • 필러(예: 유리 마이크로스피어 또는 세라믹 입자)는 강성을 개선하고 열팽창을 줄일 수 있습니다.

5. 전기적 성능 고려 사항

   • PTFE는 유전율과 손실 탄젠트가 낮기 때문에 RF/마이크로파 애플리케이션에 이상적입니다. 그러나 트레이스 형상과 임피던스 제어에는 정밀한 설계 조정이 필요합니다.
   • 신호 손실을 최소화하려면 더 두꺼운 구리 층이나 최적화된 트레이스 폭이 필요할 수 있습니다.

6. 환경 및 내화학성

   • PTFE의 고유한 화학적 불활성은 열악한 환경에 적합하지만 컨포멀 코팅 또는 포팅 재료와의 호환성을 확인해야 합니다.
   • 시간이 지남에 따라 자외선 저항성이 저하될 수 있으며, 첨가제나 보호층으로 이를 완화할 수 있습니다.

7. 맞춤형 솔루션을 위한 공급업체 협업

   • 경험이 풍부한 제조업체와의 파트너십 맞춤형 PTFE 부품 맞춤형 소재 등급(예: 강화된 기계적 특성을 위한 충전 PTFE)에 대한 접근성을 보장합니다.
   • 실제 조건에서의 프로토타이핑 및 테스트는 설계 선택을 조기에 검증하는 데 도움이 됩니다.

이러한 요소를 해결함으로써 설계자는 우수한 고주파 성능 및 내열성과 같은 PTFE의 장점을 활용하면서 문제를 완화할 수 있습니다. 특정 애플리케이션에서 미량 밀도가 PTFE의 열팽창과 어떻게 상호 작용할 수 있는지 고려하셨나요?
