올바른 적층판을 선택하는 것은 고주파 회로 설계의 기초입니다. 주요 차이점은 PTFE 기반 적층판이 매우 낮은 신호 손실과 함께 우수한 전기적 성능을 제공하여 까다로운 고주파 응용 분야에 필수적이라는 것입니다. 비PTFE 적층판은 신호 손실이 더 높지만 제조가 훨씬 쉽고 비용이 저렴하여 덜 중요하거나 비용에 민감한 설계에 실용적인 선택이 됩니다.
PTFE와 비PTFE 적층판 사이의 결정은 전기적 성능과 제조 용이성 사이의 직접적인 상충 관계입니다. PTFE는 고주파 회로에 가장 깨끗한 신호 경로를 제공하는 반면, 비PTFE 재료는 일부 성능 저하가 허용되는 경우 보다 실용적이고 비용 효율적인 솔루션을 제공합니다.
핵심 차이점: 전기적 성능
특정 RF 적층판을 선택하는 주된 이유는 목표 주파수에서 신호 무결성을 유지하는 능력입니다. 이는 두 가지 주요 전기적 특성에 의해 결정됩니다.
유전 상수 (Dk)
유전 상수는 신호가 재료를 통해 이동하는 속도를 결정하며 회로 임피던스를 제어하는 데 중요한 요소입니다.
PTFE는 일반적으로 약 2.1로 매우 낮고 안정적인 Dk로 알려져 있습니다. 광범위한 주파수 범위에 걸친 이러한 안정성은 필터 및 안테나와 같은 구성 요소에 필수적인 예측 가능한 회로 성능을 보장합니다.
일반적인 FR-4와 같은 비PTFE 재료는 훨씬 더 높은 Dk(약 4.5)를 가집니다. 더 중요한 것은 주파수와 온도 변화에 따라 Dk가 상당히 변동할 수 있어 정확한 임피던스 제어가 더 어려워진다는 것입니다.
손실 탄젠트 (Df)
손실 탄젠트 또는 소산 계수는 적층판 내에서 신호 에너지가 열로 흡수되어 손실되는 정도를 측정합니다. 낮을수록 항상 좋습니다.
PTFE는 예외적으로 낮은 Df를 가집니다. 이는 신호가 회로를 통과하면서 손실되는 신호 전력이 매우 적다는 것을 의미하므로 고출력 증폭기나 신호 감쇠 최소화가 중요한 시스템에 이상적입니다.
비PTFE 재료는 본질적으로 더 높은 Df를 가집니다. 이로 인해 신호 손실이 증가하며 주파수가 높아질수록 점진적으로 악화됩니다. 이러한 감쇠는 시스템 성능을 저하시켜 신호 대 잡음비와 전반적인 효율성을 감소시킬 수 있습니다.
물리적 및 제조 특성
순수한 전기적 특성 외에도 재료의 물리적 특성은 제조 및 실제 안정성에 중대한 영향을 미칩니다.
열 안정성
이는 재료가 광범위한 온도 범위에서 전기적 및 기계적 특성을 얼마나 잘 유지하는지를 나타냅니다.
PTFE는 열적으로 매우 안정적입니다. 전기적 특성은 극저온에서 200°C 이상까지 일관되게 유지되어 열악한 환경에서도 안정적인 성능을 보장합니다.
FR-4와 같은 비PTFE 재료는 정의된 유리 전이 온도(Tg)를 가집니다. 이 온도 이상에서는 재료의 특성이 급격하게 변하여 회로의 무결성과 안정성이 손상될 수 있습니다.
흡습성
수분은 Dk가 높은 물 때문에 RF 성능에 해롭습니다.
PTFE는 소수성이 있어 물을 밀어내며 흡습성이 거의 없습니다. 이는 습한 환경에서도 전기적 특성이 안정적으로 유지되도록 보장합니다.
비PTFE 적층판은 공기 중의 수분을 흡수할 수 있으며, 이는 재료의 Dk와 Df를 증가시킬 수 있습니다. 이는 주변 습도에 따라 달라지는 성능 저하로 이어집니다.
실질적인 상충 관계 이해
PTFE의 우수한 성능은 가격뿐만 아니라 제조 복잡성 측면에서도 대가를 치릅니다.
제작의 어려움
PTFE는 부드럽고 치수적으로 불안정한 재료입니다. 이러한 부드러움 때문에 깨끗한 구멍을 뚫기가 어려워 종종 얼룩이 생겨 이를 수정하기 위해 전문적이고 비용이 많이 드는 2차 공정이 필요합니다.
특히 FR-4와 같은 비PTFE 재료는 단단하며 표준화된 제조 공정을 사용합니다. 이로 인해 거의 모든 PCB 업체에서 훨씬 쉽고 빠르며 저렴하게 제작할 수 있습니다.
비용 영향
PTFE 적층판의 원자재 비용은 비PTFE 재료에 비해 상당히 높습니다.
필요한 특수 공구 및 느린 처리 속도와 결합하면 PTFE 기반 PCB의 최종 비용은 비PTFE 재료로 만든 유사한 보드의 비용보다 몇 배 더 높을 수 있습니다.
귀하의 응용 분야를 위한 올바른 선택
귀하의 응용 분야에 대한 주파수, 전력 및 예산에 대한 특정 요구 사항은 최적의 재료 선택을 결정할 것입니다.
- 최고의 RF 성능(>10GHz, 저손실 또는 고출력)에 중점을 두는 경우: 비용과 제작 복잡성이 높음에도 불구하고 PTFE 기반 적층판이 필수적인 선택입니다.
- 성능과 비용의 균형(1-10GHz, 중간 전력)에 중점을 두는 경우: 우수한 절충안을 제공하는 탄화수소 또는 세라믹 충전 적층판과 같은 고성능 비PTFE 재료를 고려하십시오.
- 낮은 RF 주파수(<2GHz)에 대한 비용 민감도에 중점을 두는 경우: FR-4 또는 유사한 비PTFE 재료의 고주파 등급이 종종 충분하고 매우 경제적인 솔루션입니다.
이러한 핵심 상충 관계를 이해하면 성능 목표와 프로젝트 제약을 모두 충족하는 적층판을 선택할 수 있습니다.
요약표:
| 속성 | PTFE 적층판 | 비PTFE 적층판 |
|---|---|---|
| 유전 상수 (Dk) | 약 2.1 (낮고 안정적) | 약 4.5 (더 높고 가변적) |
| 손실 탄젠트 (Df) | 극도로 낮음 | 더 높음 |
| 열 안정성 | 우수 (200°C 이상) | 제한적 (Tg에 의해 정의됨) |
| 흡습성 | 거의 제로 | 수분 흡수 |
| 제조 용이성 | 복잡하고 비용이 많이 듦 | 표준화되고 경제적 |
| 최적 용도 | 고주파(>10GHz), 저손실, 고출력 | 비용 민감, 저주파(<2-10GHz) |
귀하의 RF 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
올바른 적층판을 선택하는 것은 첫 번째 단계일 뿐입니다. 고주파 성능에서 재료 무결성의 중요한 역할을 이해하는 파트너가 필요합니다. KINTEK은 반도체, 의료 및 산업 분야를 위한 맞춤형 씰, 라이너 및 실험실 기구를 포함하여 PTFE 부품의 정밀 제조를 전문으로 합니다.
당사는 귀하의 설계가 의도한 대로 작동하도록 PTFE의 우수한 전기적 특성을 유지하는 부품을 제공함으로써 재료 선택과 최종 제품 간의 격차를 해소하도록 돕습니다. 신속한 프로토타이핑부터 대량 생산까지, 맞춤형 PTFE 가공에 대한 당사의 전문 지식은 귀하의 가장 까다로운 프로젝트를 지원합니다.
지금 KINTEK에 문의하여 당사의 PTFE 솔루션이 제품의 성능과 안정성을 어떻게 향상시킬 수 있는지 논의하십시오.

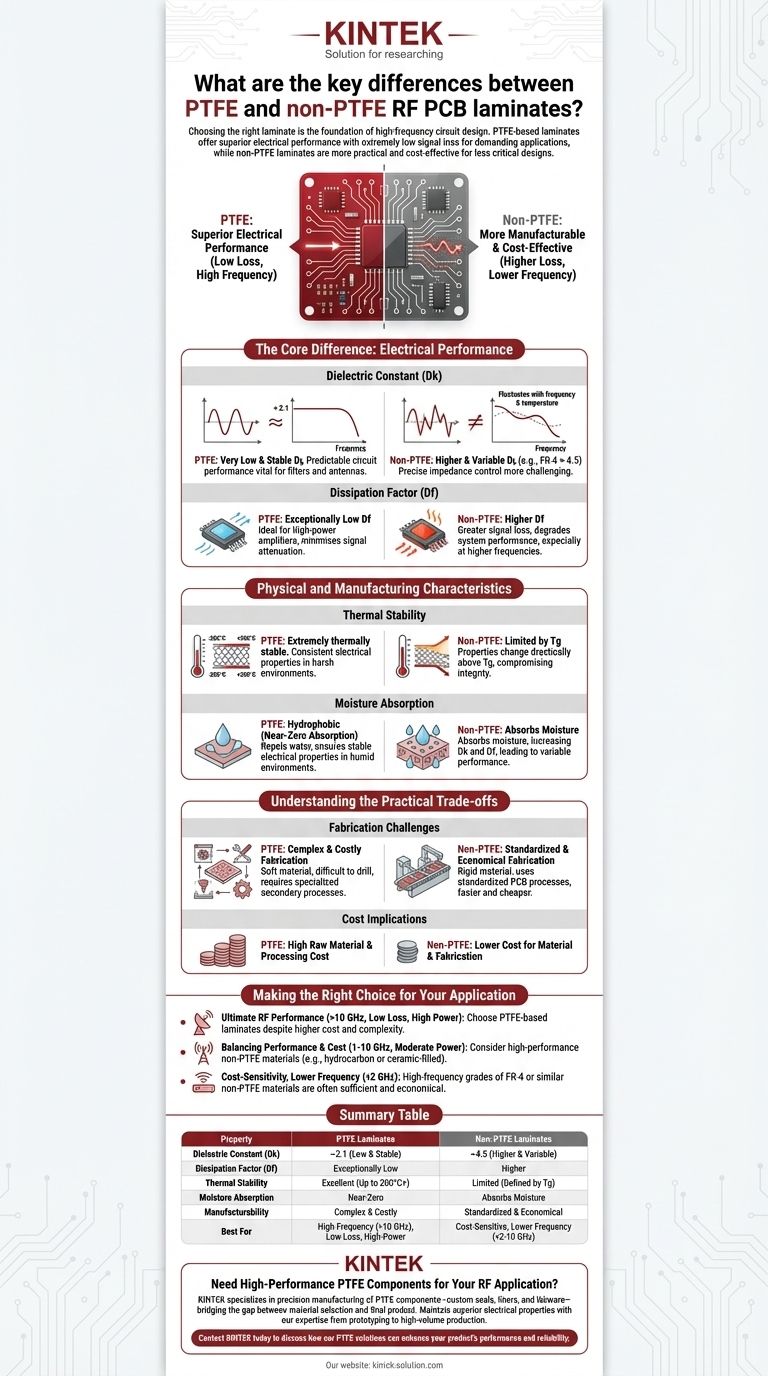

시각적 가이드
