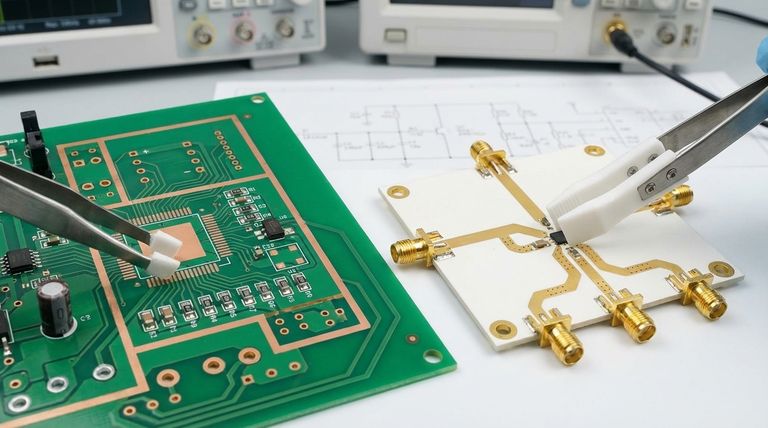

본질적으로 FR4와 PTFE 라미네이트 사이의 선택은 비용 효율적인 다용성과 특수 고주파 성능 사이의 근본적인 상충 관계입니다. FR4는 대다수의 전자 애플리케이션에 적합한 보편적이고 저렴한 산업 표준입니다. PTFE는 신호 손실 최소화가 가장 중요한 고속 및 고주파 회로를 위해 특별히 설계된 프리미엄 재료입니다.
FR4 대신 PTFE를 사용하기로 한 결정은 거의 전적으로 회로의 작동 주파수에 의해 좌우됩니다. 설계에 고속 디지털 신호 또는 RF/마이크로파 에너지가 포함된 경우, PTFE의 우수한 전기적 특성이 필수가 되어 더 높은 비용과 제조 복잡성을 정당화합니다.
근본적인 재료 차이점
각 재료를 언제 사용해야 하는지 이해하려면 먼저 재료가 무엇이며 왜 고유한 특성이 그토록 극적으로 다른지 이해해야 합니다.
FR4: 산업의 주력
FR4는 에폭시 수지 바인더가 있는 직조 유리 섬유 천으로 만든 복합 재료입니다. 난연성(이름의 "FR")이며 대부분의 애플리케이션에 대해 견고하고 저렴한 구조와 우수한 전기 절연성을 제공합니다.
광범위하게 채택되어 수많은 공급업체로부터 쉽게 구할 수 있으며 모든 PCB 제조업체가 효율적으로 가공할 수 있는 장비를 갖추고 있습니다. 이로 인해 가전제품, 산업 제어 및 자동차 시스템의 프로토타이핑 및 대량 생산을 위한 기본 선택이 됩니다.
PTFE: 고주파 전문가
PTFE는 브랜드 이름 테플론(Teflon)으로 널리 알려져 있으며, 전기적 손실이 극히 적은 불소수지입니다. 그 자체로는 대부분의 PCB 애플리케이션에 너무 부드럽기 때문에 일반적으로 충전재로 보강됩니다.
유리, 세라믹 또는 탄소와 같은 이러한 충전재는 구조를 위한 것만이 아닙니다. 이는 PTFE의 기계적 강도를 향상시키고, 열전도율을 개선하며, 안정적인 회로 제조에 필요한 치수 안정성을 제공하는 데 중요합니다.
성능 심층 분석: PTFE가 뛰어난 부분
PTFE의 더 높은 비용은 신호 주파수가 증가함에 따라 필수 불가결해지는 우수한 전기적 특성에 대한 직접적인 대가입니다.
유전 상수(Dk)
PTFE 라미네이트는 넓은 주파수 범위에서 더 낮고 훨씬 더 안정적인 유전 상수를 가집니다. 이 안정성은 고속 설계에서 임피던스와 타이밍을 예측 가능하게 유지하여 신호 무결성을 유지하는 데 필수적이므로 매우 중요합니다.
손실 탄젠트(Df)
이것은 아마도 가장 중요한 차이점일 것입니다. PTFE는 매우 낮은 손실 탄젠트, 즉 소산 계수(Dissipation Factor)를 가집니다. 이는 재료 내에서 신호 에너지가 열로 흡수되어 손실되는 양이 매우 적다는 것을 의미합니다. RF 및 마이크로파 회로의 경우, 낮은 Df는 신호의 전력과 선명도를 보존하는 데 필수적입니다.
상충 관계 이해
PTFE를 선택하는 것은 단순한 성능 향상이 아닙니다. 이는 새로운 설계 및 제조 고려 사항을 도입합니다.
비용 요인
여기에는 모호성이 없습니다. PTFE는 FR4보다 상당히 비쌉니다. 원자재 비용이 더 높고 제조 중 필요한 특수 취급으로 인해 최종 보드의 가격이 더욱 상승합니다.
제조성 문제
PTFE는 FR4보다 부드러운 재료입니다. 이 부드러움은 드릴링 중 번짐과 같은 문제를 일으킬 수 있으며, 이를 방지하기 위해 특수 도구와 기술이 필요합니다. 이러한 가공 어려움은 높은 제조 비용의 주요 원인입니다.
조달 및 가용성
FR4는 상품이지만 특정 고성능 PTFE 라미네이트는 가용성이 제한되거나 리드 타임이 길 수 있습니다. 따라서 지정한 재료를 사용할 수 있고 제조업체가 이를 올바르게 가공할 수 있는 능력을 갖추고 있는지 확인하려면 PCB 제조업체와 조기에 협력하는 것이 필수적입니다.
설계에 적합한 선택
애플리케이션의 작동 주파수와 예산이 이 재료 결정을 내리는 주요 동인입니다.
- 비용 효율적인 범용 전자 제품(1GHz 미만)에 중점을 두는 경우: FR4는 성능, 비용 및 제조 용이성의 균형을 위해 기본적이고 올바른 선택입니다.
- 고주파 RF 또는 마이크로파 회로에 중점을 두는 경우: 신호 손실을 최소화하고 설계가 성능 사양을 충족하도록 하려면 PTFE가 필수적입니다.
- 고속 디지털 신호(다중 기가비트)에 중점을 두는 경우: 신호 무결성을 유지하고 임피던스를 제어하려면 PTFE 또는 기타 특수 고성능 라미네이트가 필요합니다.
궁극적으로 올바른 라미네이트를 선택하는 것은 제품의 성능과 최종 비용 모두에 직접적인 영향을 미치는 근본적인 엔지니어링 결정입니다.
요약표:
| 특징 | FR4 라미네이트 | PTFE 라미네이트 |
|---|---|---|
| 주요 용도 | 범용 전자 제품 (<1 GHz) | 고주파, RF/마이크로파, 고속 디지털 |
| 비용 | 저렴한 비용, 산업 표준 | 상당히 높은 비용 |
| 주요 전기적 특성 | 대부분의 애플리케이션에 대한 우수한 절연체 | 극도로 낮은 신호 손실(손실 탄젠트) |
| 제조 용이성 | 가공 용이, 널리 사용 가능 | 특수 취급 및 도구 필요 |
까다로운 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 반도체, 의료 및 산업 분야를 위한 씰, 라이너 및 실험실 기구를 포함하여 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. PTFE와 같은 고급 재료에 대한 당사의 전문 지식은 귀하의 설계가 최고 수준의 성능 및 신뢰성을 충족하도록 보장합니다.
프로토타입부터 대량 생산까지 귀하의 프로젝트를 지원하겠습니다. 특정 요구 사항에 대해 당사 전문가에게 지금 문의하십시오.

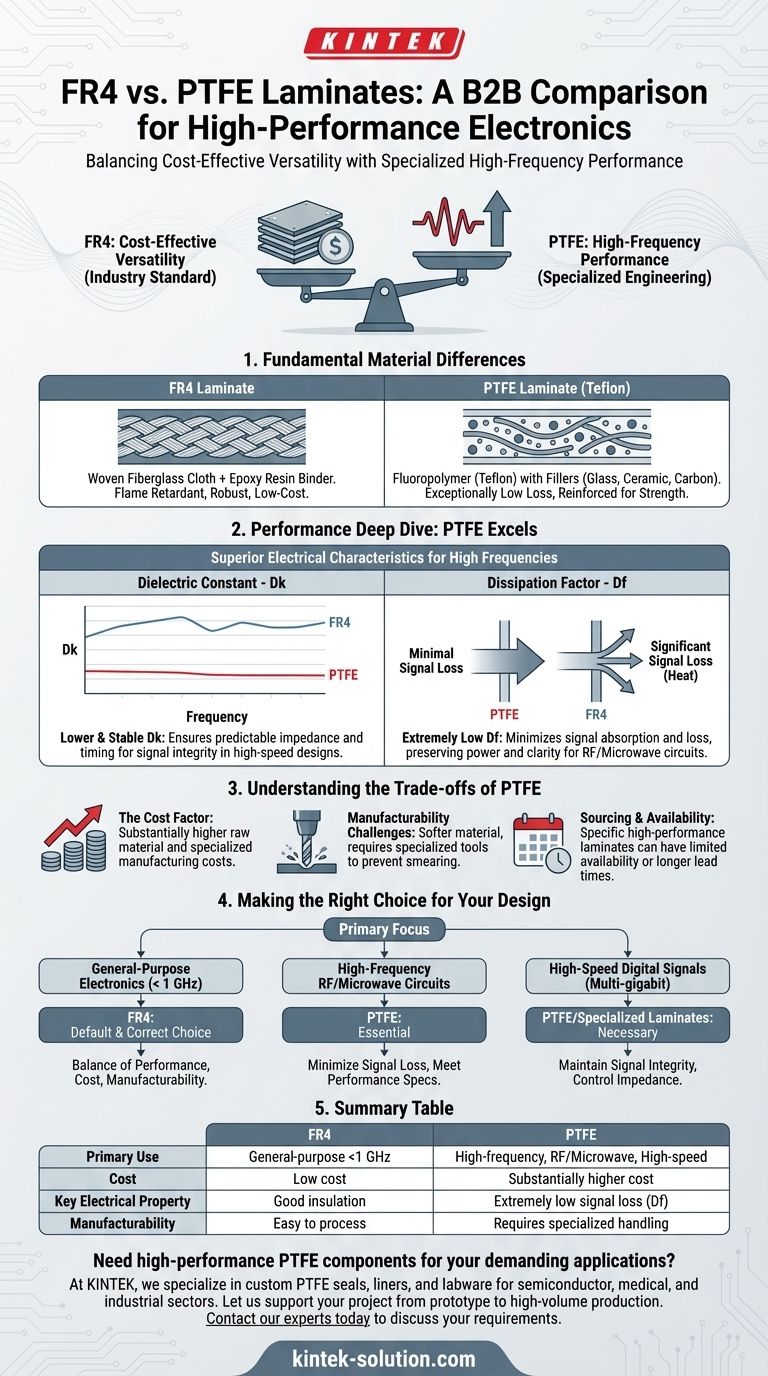

시각적 가이드
