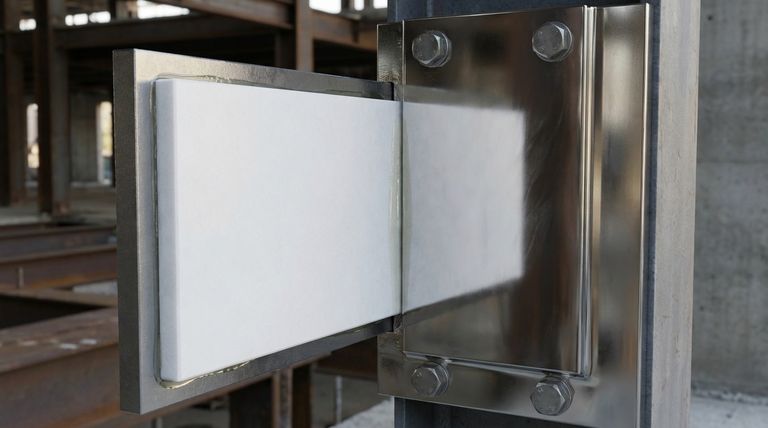

본질적으로 PTFE 슬라이딩 패드는 간단한 2부 시스템입니다. 이는 고도로 연마된 스테인리스 스틸 플레이트를 따라 미끄러지도록 설계된 폴리테트라플루오로에틸렌(PTFE) 플레이트로 구성됩니다. 이 두 가지 주요 구성 요소는 거의 항상 단단한 지지판에 접착되거나 용접되어 최소한의 마찰로 엄청난 하중을 지탱할 수 있는 완전한 상부 및 하부 어셈블리를 만듭니다.
PTFE 슬라이딩 패드의 근본적인 목적은 PTFE와 연마된 스테인리스 스틸 사이의 독특하고 거의 마찰이 없는 상호 작용을 활용하는 것입니다. 이를 통해 무거운 구조물에서 제어되고 유지 보수가 필요 없는 움직임, 팽창 또는 회전이 가능합니다.
핵심 기능 구성 요소
완전한 베어링 어셈블리에는 앵커 볼트 및 방진 덮개와 같은 많은 부품이 포함될 수 있지만, 슬라이딩 기능 자체는 몇 가지 핵심 요소가 협력하여 작동하는 데 의존합니다.
PTFE 플레이트
이것이 베어링의 저마찰 기능의 핵심입니다. PTFE는 일반적으로 강철 지지판의 오목한 부분에 접착된 얇은 시트입니다.
이 오목한 "포켓" 설계는 PTFE가 접착하기가 매우 어렵기 때문에 중요합니다. 기계적으로 고정하면 고압 및 움직임 하에서도 제자리에 유지되도록 보장합니다.
스테인리스 스틸 맞닿는 표면
PTFE는 연마된 스테인리스 스틸 플레이트를 따라 미끄러집니다. 이 표면의 품질은 PTFE 자체만큼이나 중요합니다.
가장 낮은 마찰 계수를 달성하려면 극도로 매끄러워야 합니다. 스테인리스 스틸은 내구성과, 가장 중요하게는 부식에 대한 높은 저항성 때문에 사용되어 베어링 수명 동안 표면이 매끄럽게 유지되도록 합니다.
강철 지지판
PTFE나 얇은 스테인리스 스틸 층 자체는 상당한 구조적 강성을 제공하지 않습니다. 이들은 일반적으로 연강으로 만들어진 더 두꺼운 지지판에 부착됩니다.
이러한 지지판은 필요한 강도를 제공하고, 기능성 층을 완벽하게 평평하게 유지하며, 베어링을 더 큰 구조물에 용접하거나 볼트로 고정하기 위한 장착 지점 역할을 합니다.
선택적 탄성체(고무) 패드
교량이나 대형 HVAC 시스템과 같이 충격이나 진동 흡수가 필요한 응용 분야에서는 고무 베어링 패드가 어셈블리에 통합되는 경우가 많습니다.
PTFE 패드는 이 고무 층에 접착되어 진동을 흡수하고 완충 효과를 제공하여 소음과 구조물에 가해지는 응력을 줄입니다.
PTFE가 선택되는 이유
PTFE의 선택은 임의적이지 않습니다. PTFE의 고유한 분자 특성은 고하중, 저마찰 응용 분야에 이상적인 재료가 되도록 합니다.
비교할 수 없는 낮은 마찰
PTFE는 알려진 고체 재료 중 가장 낮은 마찰 계수 중 하나를 가지고 있습니다. 젖은 얼음 위 젖은 얼음보다도 낮습니다. 이를 통해 거대한 구조물도 쉽게 미끄러질 수 있습니다.
높은 압축 강도
미끄러운 특성에도 불구하고 PTFE는 짓눌리거나 변형되지 않고 엄청난 압력을 견딜 수 있습니다. 이는 건물, 교량 및 중공업 장비의 무게를 지탱하는 데 필수적입니다.
뛰어난 내구성과 저항성
PTFE는 화학적으로 불활성이므로 거의 모든 산업용 화학 물질, 용매 및 산에 내성이 있습니다. 또한 날씨, 자외선 및 광범위한 온도 범위(-196°C ~ +260°C)의 영향을 받지 않아 열악한 환경에서 장기적인 성능을 보장합니다.
상충 관계 이해
매우 효과적이지만 PTFE 슬라이딩 패드의 설계 및 구현에는 한계를 이해하는 것이 필요합니다.
깨끗한 시스템의 중요성
저마찰 특성은 깨끗한 PTFE와 연마된 스테인리스 스틸 간의 직접적인 접촉에 달려 있습니다. 먼지, 모래 또는 이물질이 유입되면 마찰이 크게 증가하고 마모가 발생할 수 있습니다.
접착의 어려움
언급했듯이 PTFE의 화학적 불활성은 다른 재료에 접착하기가 매우 어렵게 만듭니다. 이로 인해 신뢰할 수 있고 영구적인 기계적 접착을 보장하기 위해 PTFE를 포켓에 넣는 것과 같은 정밀한 제조 기술이 필요합니다.
단순 패드 대 복잡한 어셈블리
기본적인 2중 플레이트 시스템은 시작점에 불과합니다. 교량 베어링과 같은 까다로운 응용 분야의 경우 핵심 구성 요소는 움직임 방향을 제어하기 위한 가이드 플레이트, 장착을 위한 앵커 볼트 및 보호를 위한 방진 덮개를 포함할 수 있는 훨씬 더 큰 어셈블리로 구축됩니다.
귀하의 응용 분야에 맞는 구성 요소 선택
PTFE 슬라이딩 패드의 특정 구성은 엔지니어링 목표에 의해 결정되어야 합니다.
- 단순 회전 또는 선형 움직임에 중점을 두는 경우: 표준 2요소 시스템(강철 지지판 위의 PTFE 및 자체 지지판 위의 스테인리스 스틸)이 가장 직접적인 해결책입니다.
- 열팽창 수용에 중점을 두는 경우: 핵심 2요소 시스템은 파이프라인이나 장경 지붕과 같은 구조물이 응력을 받지 않고 팽창 및 수축할 수 있도록 이상적입니다.
- 진동 감쇠를 통한 구조적 지지에 중점을 두는 경우: 탄성체(고무) 패드를 통합하는 어셈블리를 지정하는 것이 충격을 흡수하고 소음 전달을 줄이는 데 중요합니다.
이러한 핵심 구성 요소가 함께 작동하는 방식을 이해함으로써 프로젝트가 내구성이 뛰어나고 예측 가능하며 유지 보수가 필요 없는 슬라이딩 시스템의 이점을 누릴 수 있도록 보장할 수 있습니다.
요약표:
| 구성 요소 | 주요 기능 | 핵심 특성 |
|---|---|---|
| PTFE 플레이트 | 저마찰 슬라이딩 표면 제공 | 극도로 낮은 마찰 계수, 높은 압축 강도 |
| 연마된 스테인리스 스틸 플레이트 | PTFE의 맞닿는 표면 | 매우 매끄럽고, 내구성이 있으며, 부식에 강함 |
| 강철 지지판 | 구조적 강성과 장착 지점 제공 | 두껍고, 견고하며, 기능성 층을 평평하게 유지 |
| 탄성체 패드 (선택 사항) | 충격 및 진동 흡수 | 감쇠가 필요한 응용 분야에 통합됨 |
귀하의 프로젝트를 위한 안정적인 PTFE 슬라이딩 솔루션이 필요하십니까?
KINTEK은 맞춤형 슬라이딩 패드 및 베어링을 포함한 고성능 PTFE 부품의 정밀 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야에 종사하든 당사의 전문 지식은 귀하의 응용 분야가 다음의 이점을 누리도록 보장합니다:
- 내구성 있는 저마찰 성능: 유지 보수가 필요 없는 움직임을 위해 PTFE의 비교할 수 없는 특성을 활용합니다.
- 맞춤형 제작: 프로토타입부터 고용량 주문까지 복잡한 통합 기능을 갖춘 구성품을 포함하여 정확한 사양에 맞게 부품을 맞춤 제작합니다.
- 정밀 엔지니어링: 당사의 부품은 신뢰성을 위해 제작되었으며 엄청난 하중을 지탱하고 열악한 환경에서 성능을 발휘합니다.
귀하의 프로젝트에 필요한 핵심 구성 요소를 제공하도록 하십시오. KINTEK에 오늘 문의하여 요구 사항을 논의하고 견적을 받으십시오.

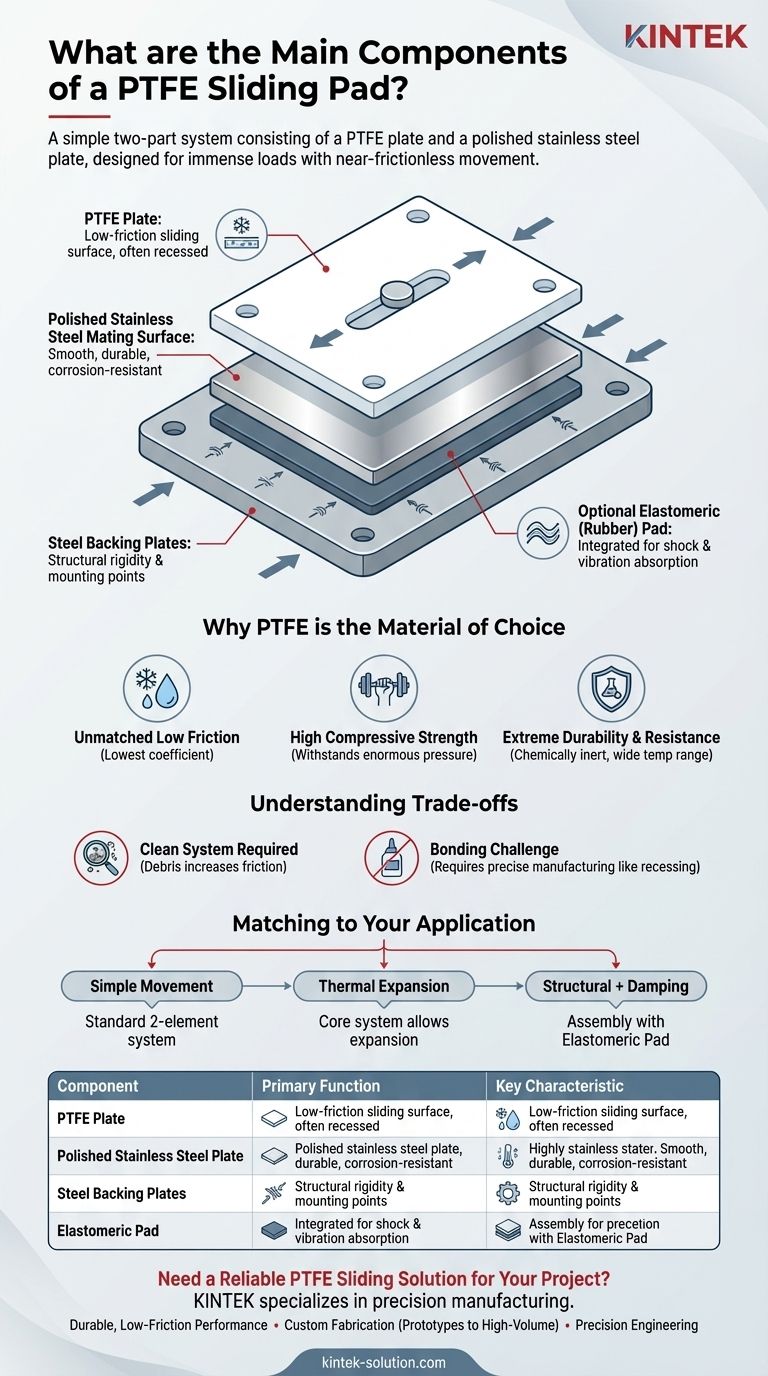

시각적 가이드
