FR4와 PTFE의 근본적인 차이점은 의도된 응용 분야와 그에 따른 전기적 성능에 있습니다. FR4는 대다수의 범용 전자 제품을 위한 비용 효율적인 업계 표준 적층 재료입니다. 반면, PTFE는 고속 또는 고주파수에서 신호 무결성이 주요 관심사인 응용 분야에 필수적인 특수 고성능 재료입니다.
FR4와 PTFE 중 선택하는 것은 단순한 재료 선택이 아니라 프로젝트의 성능 요구 사항과 예산 사이의 균형을 맞추는 전략적 결정입니다. FR4가 대부분의 응용 분야에 실용적인 선택이지만, 신호 무결성이 고주파수에서 가장 중요할 때 PTFE는 필수 불가결한 요소가 됩니다.
전기적 성능: 핵심 차별화 요소
이 두 재료의 가장 중요한 차이점은 특히 주파수가 증가함에 따라 전기 신호를 처리하는 방식에서 분명하게 나타납니다.
유전율 (Dk)
유전율은 재료가 전기 에너지를 저장하는 능력을 측정합니다. 고주파 응용 분야에서는 낮고 안정적인 Dk가 매우 바람직합니다.
PTFE는 FR4(약 4.5)에 비해 훨씬 낮은 Dk(약 2.1)를 가집니다. 더 중요한 것은 PTFE의 Dk가 넓은 주파수 범위에서 놀라울 정도로 일관성을 유지하여 고속 신호에 대한 예측 가능한 성능을 보장한다는 것입니다.
손실 탄젠트 (Df)
손실 탄젠트는 신호 에너지가 재료 내에서 열로 흡수되고 손실되는 양을 정량화합니다.
PTFE는 매우 낮은 Df를 나타내는데, 이는 신호 에너지를 최소한으로 흡수한다는 의미입니다. 이는 RF, 마이크로웨이브 및 고속 디지털 회로에서 신호 강도를 유지하는 데 중요합니다. FR4는 Df가 더 높아 신호 손실이 커지며, 이는 더 높은 주파수에서 문제가 됩니다.
고주파 신호에 미치는 영향
이 두 가지 특성이 결합되어 고급 응용 분야에 대한 재료의 적합성을 결정합니다.
PTFE의 낮고 안정적인 Dk와 낮은 Df는 회로 기능에 고주파 신호의 모양과 강도를 보존하는 것이 중요한 모든 설계에 있어 우수한 선택이 되게 합니다.
물리적 및 열적 특성
전기적 특성 외에도 재료의 물리적 특성은 다양한 환경에서의 응용에 영향을 미칩니다.
열 안정성
PTFE는 뛰어난 열 안정성을 제공하여 FR4보다 더 높은 온도에서 구조적 및 전기적 무결성을 유지합니다. 이는 환경 노출이 우려되는 까다로운 산업 또는 항공 우주 응용 분야에서 신뢰할 수 있는 선택이 되게 합니다.
화학 및 습기 저항성
불소수지인 PTFE는 본질적으로 대부분의 화학 물질에 내성이 있으며 습기를 거의 흡수하지 않습니다. 이는 환경 노출이 우려되는 까다로운 산업 또는 항공 우주 응용 분야에서 명확한 신뢰성 이점을 제공합니다.
상충 관계 이해
PTFE와 같은 고성능 재료를 선택하는 데에는 결정을 내리기 전에 이해해야 할 중요한 상충 관계가 있습니다.
결정적인 비용 요소
PTFE 사용의 가장 큰 장벽은 비용입니다. PTFE PCB는 FR4로 만든 동급 보드보다 3~5배 더 비쌀 수 있습니다.
이러한 비용 차이는 원자재 가격과 PTFE에 필요한 더 복잡한 제조 공정 모두에 기인합니다.
가공 및 제조
FR4는 표준화되고 널리 사용 가능한 장비를 사용하여 드릴링, 밀링 및 가공하기 쉬운 단단한 유리 에폭시 적층 재료입니다.
PTFE는 특수 취급 및 제조 기술이 필요한 훨씬 더 부드러운 재료입니다. 이러한 복잡성은 비용을 증가시키며 가공 업체의 선택을 제한할 수 있습니다.
응용 분야에 맞는 올바른 선택
최종 결정은 프로젝트의 주요 목표에 대한 명확한 이해를 바탕으로 이루어져야 합니다.
- 표준 응용 분야에 대한 비용 효율성이 주요 초점인 경우: FR4는 대부분의 디지털 및 저주파 아날로그 회로에 안정적인 성능을 제공하는 기본 산업 표준 선택입니다.
- 고주파 RF/마이크로웨이브 회로의 신호 무결성이 주요 초점인 경우: PTFE의 낮은 유전율과 최소한의 신호 손실은 성능에 중요하므로 PTFE에 대한 투자가 필요합니다.
- 까다로운 열악한 환경에서의 작동이 주요 초점인 경우: PTFE의 우수한 안정성과 저항성은 더 높은 비용을 정당화할 수 있는 신뢰성 이점을 제공합니다.
- 엄격한 임피던스 제어가 필요한 고속 디지털 설계가 주요 초점인 경우: 긴 트레이스에서 신호 무결성을 유지하려면 PTFE 또는 기타 특수 고속 적층 재료가 필수적입니다.
이러한 핵심 상충 관계를 이해함으로써 기술 요구 사항과 프로젝트의 재정적 제약에 완벽하게 부합하는 재료를 선택할 수 있습니다.
요약표:
| 속성 | FR4 | PTFE |
|---|---|---|
| 유전율 (Dk) | 약 4.5 (주파수에 따라 다름) | 약 2.1 (주파수에 따라 안정적) |
| 손실 탄젠트 (Df) | 더 높음 (신호 손실 많음) | 매우 낮음 (신호 손실 최소화) |
| 주요 사용 사례 | 비용 효율적인 범용 전자 제품 | 고주파 RF/마이크로웨이브, 고속 디지털 |
| 상대적 비용 | 낮음 (업계 표준) | 높음 (3~5배 더 비쌈) |
| 열/화학적 안정성 | 양호 | 우수 |
| 가공 복잡성 | 표준 공정 | 특수 취급 필요 |
중요한 응용 분야를 위한 고성능 PTFE 부품이 필요하십니까?
귀하의 설계가 PTFE의 우수한 신호 무결성과 안정성을 요구할 때, 재료의 복잡성을 이해하는 제조 파트너가 필요합니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 씰, 라이너 및 실험 기구를 포함하여 맞춤형 PTFE 부품의 정밀 생산을 전문으로 합니다.
당사는 귀하가 가공 문제를 극복하고 고주파 또는 가혹한 환경 응용 분야가 안정적으로 작동하도록 돕습니다. 프로토타입부터 대량 주문까지, 필요한 품질을 제공합니다.
맞춤형 PTFE 요구 사항에 대해 논의하고 견적을 받으려면 지금 KINTEK에 문의하십시오.

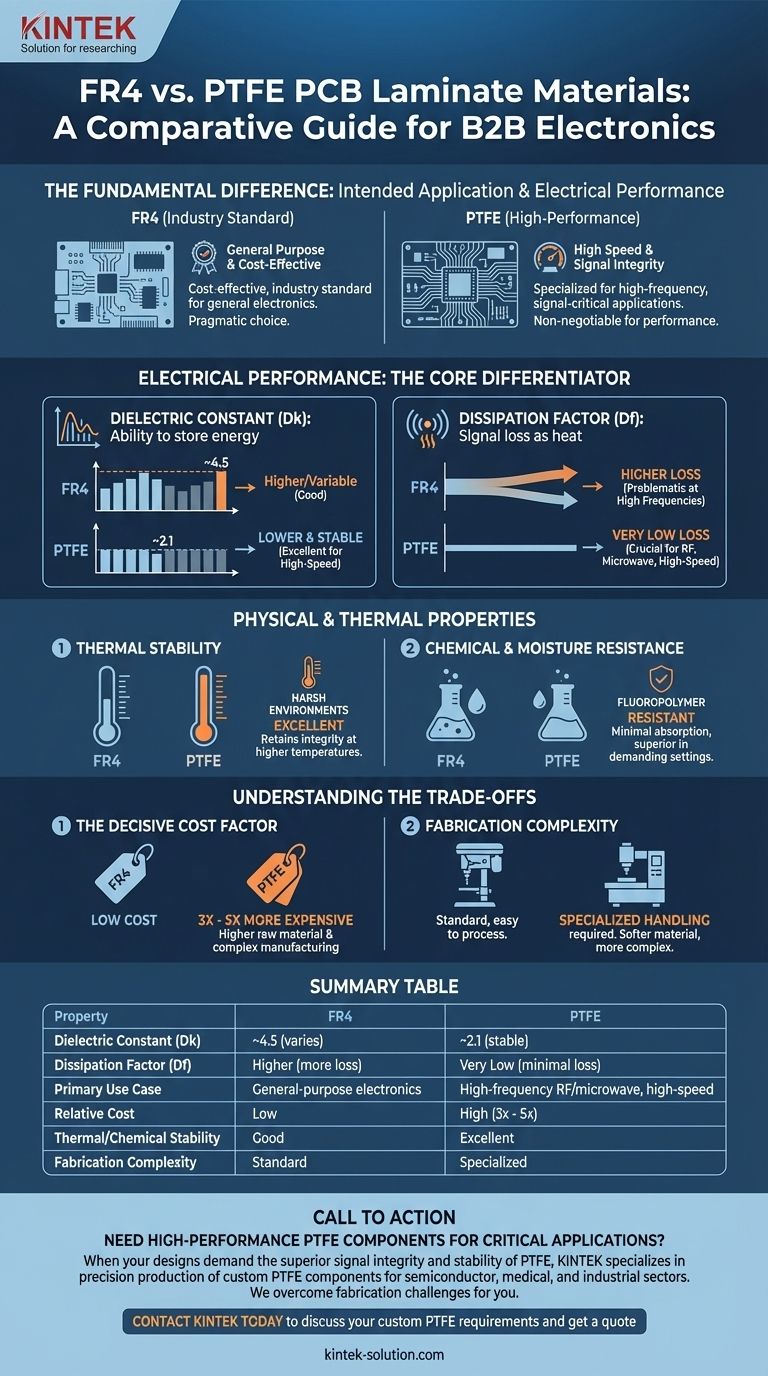

시각적 가이드
