PTFE 씰 설치의 필수 단계는 검사, 청소, 윤활, 적절한 도구를 사용한 신중한 설치, 최종 확인입니다. 단순한 고무 O-링과 달리 PTFE 씰의 효율성은 재료의 고유한 특성을 존중하는 정밀한 설치에 크게 좌우되어 변형을 방지하고 안정적이며 오래 지속되는 씰을 보장합니다.
PTFE 씰 설치의 핵심 원칙은 힘이 아닌 정밀도입니다. 목표는 섬세한 씰링 엣지를 손상시키거나 모양을 영구적으로 변형시키지 않고 씰을 제자리에 안착시키는 것입니다. 이는 조기 고장 및 누출의 주요 원인입니다.
PTFE 씰의 고유한 과제
폴리테트라플루오로에틸렌(PTFE)은 극도로 낮은 마찰력과 높은 내화학성으로 알려진 고성능 폴리머입니다. 그러나 이는 또한 쉽게 긁히거나 변형될 수 있는 비교적 부드러운 재료이기도 합니다.
구성 요소 이해하기
대부분의 고성능 PTFE 씰은 단일 플라스틱 조각이 아닙니다. 이들은 일반적으로 가공된 PTFE 재킷과 내부 활성화 장치(종종 스프링 또는 고무 요소)로 구성된 활성화 씰(energized seals)입니다.
설치 시 이 활성화 장치가 압축됩니다. 이는 스프링처럼 작용하여 PTFE 재킷을 바깥쪽으로 밀어 씰링 표면에 밀착시킵니다. 이 지속적인 힘은 단단한 장벽을 만들며, 시스템 압력이 가해지면 이 힘을 강화하여 더욱 단단한 씰을 만듭니다.
기술이 중요한 이유
PTFE는 고무만큼 탄성이 없기 때문에 설치 중 과도하게 늘어나거나 변형되어도 모양이 "복원"되지 않습니다. 부주의한 취급은 영구적인 평평한 부분이나 씰링 립 손상을 유발하여 장비가 작동하기도 전에 누출 경로를 만들 수 있습니다.
설치 프로토콜: 단계별 가이드
세심한 프로세스를 따르는 것이 안정적이고 누출 없는 씰을 보장하는 유일한 방법입니다.
1단계: 설치 전 검사
시작하기 전에 씰과 하드웨어를 모두 검사하십시오. 새 PTFE 씰에 흠집, 긁힘 또는 제조 결함이 있는지 확인하십시오.
결정적으로 하드웨어 자체를 검사하십시오. 씰 글랜드나 샤프트에 버(burr), 날카로운 모서리 또는 긁힘이 없는지 확인하십시오. 금속 표면의 모든 불완전성은 설치 중 부드러운 PTFE 재료를 자르거나 손상시킬 수 있습니다.
2단계: 세심한 청소
씰링 표면은 완벽하게 깨끗해야 합니다. 글랜드와 맞닿는 부품에서 모든 먼지, 때, 그리스 및 오래된 실란트 잔여물을 제거하십시오. 깨끗하고 매끄러운 표면은 씰이 올바르게 작동하는 데 필수적입니다.
3단계: 적절한 윤활
깨끗하고 호환되는 윤활제를 씰과 설치 표면에 바르십시오. 이는 밀봉을 위한 것이 아니라 설치 중 마찰을 줄여 씰이 날카로운 모서리에 걸리거나 비틀리지 않고 부드럽게 제자리에 미끄러지도록 돕기 위함입니다.
4단계: 신중한 설치 및 정렬
이것이 가장 중요한 단계입니다. 절대 무리한 힘을 사용해서는 안 됩니다. 설치는 점진적이고 통제된 프로세스여야 합니다.
균일한 압력을 제공하는 씰 설치용으로 설계된 올바른 도구를 사용하십시오. 씰이 홈에 완벽하게 정렬되어 있고 기울어지거나 비틀리지 않았는지 확인하십시오. 정렬 불량은 고르지 않은 마모를 유발하고 조기 고장으로 이어집니다.
5단계: 최종 확인
씰이 제자리에 있으면 최종 육안 검사를 수행하십시오. 씰이 글랜드 내에 올바르고 고르게 자리 잡았는지 확인하십시오. 눈에 띄는 틈, 끼임 또는 변형의 징후가 없어야 합니다. 씰은 전체적으로 균일해 보여야 합니다.
피해야 할 일반적인 함정
무엇이 잘못될 수 있는지 이해하는 것은 올바른 단계를 아는 것만큼 중요합니다. 이러한 일반적인 실수를 피하는 것이 성공적인 설치의 핵심입니다.
과도하게 조이는 위험
응용 분야에서 볼트나 토크 렌치를 사용하는 경우 제조업체의 사양을 정확히 따르십시오. 과도하게 조이는 것이 고장의 주요 원인입니다. 부드러운 PTFE 재료를 짓눌러 영구적으로 변형시키고 효과적으로 밀봉하는 능력을 파괴할 수 있습니다.
씰링 표면 손상 위험
항상 씰을 조심스럽게 다루십시오. 떨어뜨리거나 날카로운 모서리에 누르면 압력 하에서 주요 누출이 되는 감지할 수 없는 결함이 생길 수 있습니다. 씰링 라인과 하드웨어의 돌출된 표면이 손상되지 않도록 보호하십시오.
하드웨어 설계 무시
때로는 어려운 설치가 하드웨어 설계의 문제를 나타냅니다. 씰을 크게 구부리거나 비틀어야 하는 복잡하게 가공된 포켓은 성공적인 설치를 거의 불가능하게 만듭니다. 플랜지나 리테이너를 사용하는 적절한 글랜드 설계는 씰을 수용하는 데 중요합니다.
목표에 맞는 올바른 선택
설치 접근 방식은 장비에 대한 주요 목표와 일치해야 합니다.
- 주요 초점이 최대 씰 수명인 경우: 하드웨어를 세심하게 검사하고 청소하여 버나 오염을 제거하는 준비 단계에 가장 주의를 기울이십시오.
- 주요 초점이 즉각적인 누출 없는 성능인 경우: 완벽한 정렬을 보장하고 올바른 도구를 사용하여 균일하고 점진적인 압력을 가하는 설치 기술 자체에 집중하십시오.
- 주요 초점이 장기적인 시스템 신뢰성인 경우: 나중에 고장을 유발할 수 있는 숨겨진 문제를 방지하기 위해 씰이 올바르게 안착되었고 변형되지 않았는지 확인하는 최종 확인을 강조하십시오.
궁극적으로 성공적인 PTFE 씰링은 노력보다는 규율과 정밀도의 산물입니다.
요약표:
| 단계 | 주요 조치 | 목적 |
|---|---|---|
| 1. 검사 | 손상 여부를 씰 및 하드웨어 확인 | 결함이 있는 표면에서의 설치 방지 |
| 2. 청소 | 모든 먼지, 그리스 및 잔여물 제거 | 완벽한 씰링 표면 보장 |
| 3. 윤활 | 호환되는 윤활제 도포 | 부드러운 설치를 위한 마찰 감소 |
| 4. 설치 | 균일하고 정렬된 압력을 위해 적절한 도구 사용 | 손상이나 비틀림 없이 씰 안착 |
| 5. 확인 | 올바르고 균일한 안착 확인 | 틈이나 변형에 대한 최종 확인 |
KINTEK의 정밀 PTFE 부품으로 최대 신뢰성을 달성하십시오.
적절한 설치가 중요하지만, 완벽하게 제조된 씰에서 시작됩니다. KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 고성능 PTFE 씰, 라이너 및 실험실 기구 전문입니다. 우리는 전문적인 재료 지식과 정밀 가공을 결합하여 가장 까다로운 사양을 충족하는 부품을 제공합니다.
표준 부품이든 맞춤형 제작이든—프로토타입부터 대량 주문까지—당사 팀은 귀하의 씰이 완벽한 핏과 긴 서비스 수명을 위해 제작되도록 보장합니다.
씰 고장으로 장비 성능을 저하시키지 마십시오. 오늘 전문가에게 문의하여 귀하의 응용 분야에 대해 논의하고 견적을 받으십시오.

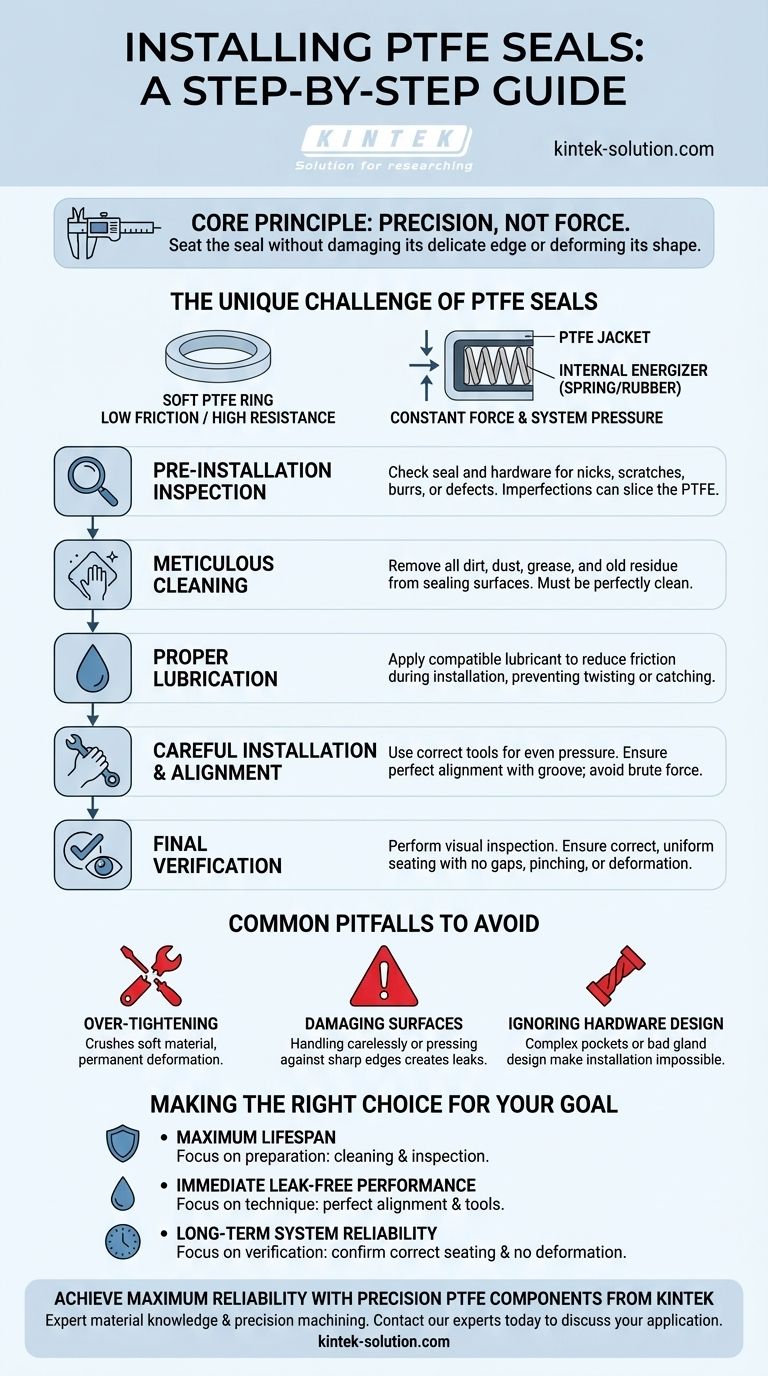

시각적 가이드
