간단히 말해, PTFE O-링은 일반적으로 -200°C(-328°F)에서 260°C(500°F)까지의 넓은 온도 범위 내에서 안정적으로 작동합니다. 이러한 놀라운 열 안정성 덕분에 대부분의 표준 엘라스토머 및 고무 화합물이 빠르게 고장나는 극한 조건에서도 기능할 수 있어, 까다로운 응용 분야를 위한 특수 솔루션이 됩니다.
특정 등급은 적용 분야에 따라 약간 다를 수 있지만, PTFE의 근본적인 가치는 극저온 및 고온 환경 모두에서 일관된 구조적 무결성과 화학적 불활성입니다.
전체 온도 스펙트럼 분석
PTFE의 넓은 작동 범위는 PTFE의 특징입니다. 그러나 효과적으로 사용하려면 이 스펙트럼의 양쪽 끝에서 재료의 거동을 이해하는 것이 중요합니다.
고온 한계
PTFE O-링은 고온에서 탁월한 성능을 발휘하며, 일관된 상한 온도는 250°C ~ 260°C (482°F ~ 500°F)입니다.
녹는 많은 플라스틱과 달리 PTFE는 이 온도에서 고체 형태와 화학 구조를 유지합니다. 이는 화학 처리, 식품 생산 및 자동차 시스템과 같이 고온이 지속되는 산업에 이상적입니다.
극저온 조건에서의 탄력성
다른 극단에서는 PTFE가 심한 추위에서도 기계적 강도를 유지하며, 표준 저온 등급은 -200°C (-328°F)입니다.
대부분의 재료는 이러한 저온에서 극도로 취약해지고 파손되지만, PTFE는 구조적 무결성을 유지합니다. 이 특성은 항공우주, 우주 탐사 및 과학 장비 분야의 응용 분야에 중요합니다.
"일반 사용" 대 절대 한계
-73°C ~ +204°C와 같은 보다 보수적인 "일반 사용" 온도 범위를 자주 볼 수 있습니다.
이러한 등급은 더 넓은 안전 마진을 제공하며, 변화하는 조건에서 밀봉을 유지하기 위해 O-링이 어느 정도 유연해야 하는 동적 응용 분야를 위한 것입니다. 더 넓은 -200°C ~ 260°C 범위는 재료의 절대적인 생존 한계를 나타내며, 일반적으로 정적 밀봉에 사용됩니다.
장단점 이해
PTFE의 열 범위는 인상적이지만, 만능 솔루션은 아닙니다. PTFE의 독특한 기계적 특성은 모든 엔지니어가 고려해야 할 중요한 장단점을 제시합니다.
저온에서의 유연성 손실
PTFE가 저온 한계에 가까워질수록 점점 더 단단해집니다. 깨지지는 않지만, 표면에 압축되고 적합하는 능력이 크게 감소합니다.
이러한 강성은 동적 응용 분야나 플랜지 표면이 완벽하게 매끄럽지 않은 경우 밀봉 성능을 저하시킬 수 있습니다.
크리프 및 콜드 플로우
PTFE의 가장 중요한 특성 중 하나는 "크리프" 또는 콜드 플로우 경향입니다. 지속적인 압축 하중을 받으면 재료는 시간이 지남에 따라 천천히 변형됩니다.
고온은 이 과정을 가속화하여 밀봉 압력 손실로 이어질 수 있습니다. 이는 글랜드 또는 하우징 설계에서 고려되어야 합니다.
제한된 탄성 (기억력)
PTFE는 고무와 같은 진정한 엘라스토머가 아닌 플라스틱입니다. "탄성 기억력"이 좋지 않아 압축된 후 원래 모양으로 효과적으로 되돌아오지 않습니다.
이로 인해 빈번한 압력 주기 또는 반복적인 조립 및 분해가 필요한 응용 분야에는 덜 적합합니다.
캡슐화된 PTFE 대 고체 PTFE
탄성 부족을 극복하기 위해 캡슐화된 O-링이 개발되었습니다. 이들은 얇은 PTFE 쉘 내부에 유연한 코어(실리콘 또는 FKM과 같은)를 특징으로 합니다.
이 디자인은 PTFE의 내화학성과 엘라스토머의 탄성을 결합합니다. 그러나 온도 범위는 코어 재료에 의해 제한되며, 이는 종종 -60°C ~ +205°C와 같이 더 좁습니다.
응용 분야에 적합한 선택
올바른 밀봉재를 선택하려면 재료의 특성을 작동 요구 사항과 일치시켜야 합니다.
- 극심한 고온 또는 극저온 정적 밀봉이 주요 초점인 경우: 고체 PTFE는 유연성이 핵심 요구 사항이 아닌 경우 탁월한 열 안정성을 제공하는 훌륭한 선택입니다.
- 온도 주기와 함께 동적 밀봉이 주요 초점인 경우: 캡슐화된 O-링은 고체 PTFE에 부족한 필요한 탄성을 엘라스토머 코어가 제공하므로 더 나은 솔루션일 가능성이 높습니다.
- 지속적인 압력 하에서 신뢰성이 주요 초점인 경우: 설계 시 PTFE의 크리프 경향을 고려하여 글랜드가 일정하고 균일한 압축을 제공하도록 해야 합니다.
궁극적으로 PTFE의 강점이 탄성이 아닌 열 안정성에 있다는 것을 이해하는 것이 설계에 효과적으로 적용하는 핵심입니다.
요약 표:
| 속성 | 사양 | 참고 |
|---|---|---|
| 고온 한계 | 250°C ~ 260°C (482°F ~ 500°F) | 구조적 무결성 유지; 고온 환경의 정적 밀봉에 이상적. |
| 저온 한계 | -200°C (-328°F) | 강도를 유지하고 깨지지 않음; 극저온 응용 분야에 탁월. |
| 일반 사용 범위 | -73°C ~ +204°C (-100°F ~ +400°F) | 더 많은 유연성이 필요한 동적 응용 분야에 대한 보수적인 등급. |
| 주요 한계 | 크리프 (콜드 플로우) | 지속적인 하중 하에서 변형; 설계 시 이 속성을 고려해야 함. |
| 주요 장단점 | 제한된 탄성 | 기억력이 좋지 않음; 특수 설계(예: 캡슐화) 없이는 빈번한 압력 주기에 이상적이지 않음. |
극한 온도용 고성능 PTFE 씰이 필요하십니까?
열악한 환경에서 장비의 신뢰성을 위해 올바른 씰을 선택하는 것이 중요합니다. KINTEK은 O-링, 씰, 라이너 및 맞춤형 실험실 장비를 포함한 정밀 PTFE 부품 제조를 전문으로 합니다.
다음과 같은 솔루션을 제공합니다:
- 초청정, 고온 안정성이 요구되는 반도체 제조 공정.
- 극저온에서 오토클레이브 온도까지 화학적 불활성 및 신뢰성이 요구되는 의료 및 실험실 장비.
- 극심한 열 또는 추위로 인해 표준 엘라스토머가 고장나는 산업 응용 분야.
당사의 전문 지식에는 프로토타입부터 대량 주문까지 맞춤형 제작이 포함되어 있어, 귀하의 응용 분야의 열 및 기계적 요구 사항에 완벽하게 맞는 씰을 얻을 수 있습니다.
당사의 엔지니어가 가장 어려운 밀봉 문제를 해결하는 데 도움을 드릴 것입니다. 지금 KINTEK에 문의하여 상담하십시오.

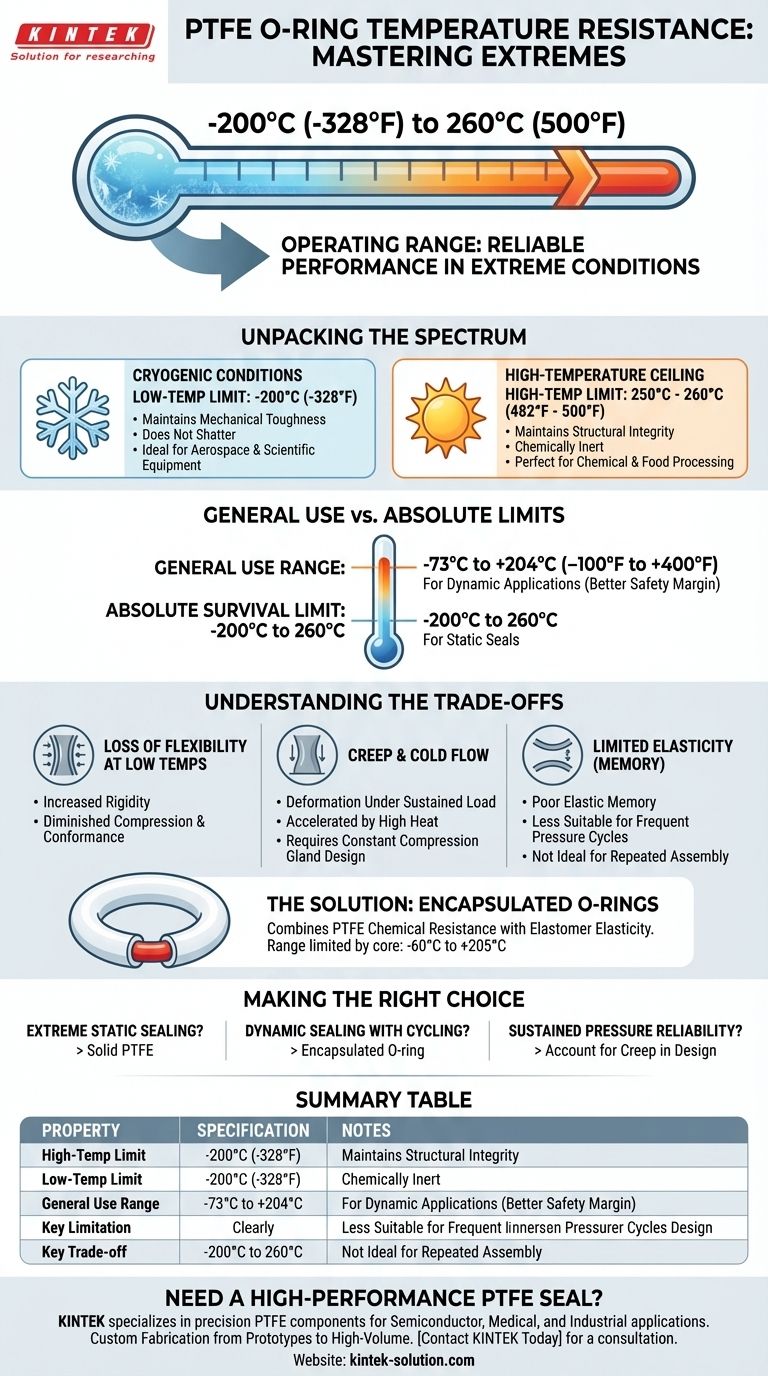

시각적 가이드
