PTFE 기반 재료에는 세 가지 주요 보강 전략이 있습니다. 유리 보강, 세라믹 보강 및 비보강. 유리 보강은 상당한 강성을 제공하기 위해 표준화되거나 무작위적인 유리 직조를 사용합니다. 세라믹 보강은 일반적으로 전기적 및 열적 특성을 조정하기 위해 세라믹 충전재를 추가하는 것을 포함합니다. 비보강 재료는 입자 충전재가 포함된 PTFE 매트릭스로만 구성되어 매우 유연하고 전기적으로 균일합니다.
보강재의 선택은 단순히 기계적 강도에 관한 것이 아닙니다. 이는 특히 고주파 전자 장치에서 재료의 전기적 성능, 열 안정성 및 특정 응용 분야에 대한 적합성을 결정하는 근본적인 결정입니다.
보강재 대 충전재: 결정적인 차이점
이러한 재료를 올바르게 이해하려면 구조적 보강재와 기능적 충전재를 구별하는 것이 필수적입니다. 이들은 서로 다른 주요 목적을 수행합니다.
보강재는 구조적 무결성을 제공합니다
보강재는 일반적으로 직조된 유리와 같은 직물 또는 섬유 직조입니다. 주된 역할은 부드러운 PTFE 매트릭스에 기계적 강도, 강성 및 치수 안정성을 제공하는 것입니다.
이러한 구조적 백본은 재료가 제조 중 및 열 응력 하에서 변형되거나 모양이 변하는 것을 방지합니다.
충전재는 핵심 속성을 수정합니다
충전재는 일반적으로 성형되기 전에 PTFE 수지에 혼합되는 분말입니다. 주된 역할은 PTFE의 고유한 특성을 수정하는 것입니다.
세라믹이 가장 일반적인 충전재입니다. 이는 유전 상수(Dk)를 제어하고, 전기 손실을 줄이며, 열 전도성을 크게 향상시켜 열 방출을 돕기 위해 추가됩니다.
각 보강재 유형에 대한 심층 분석
각 보강 전략은 뚜렷한 강점과 약점 프로필을 가진 재료를 만듭니다.
유리 보강 PTFE
이것은 직조된 유리 직물이 PTFE로 함침되는 가장 전통적인 복합 구조입니다. 많은 인쇄 회로 기판(PCB) 응용 분야에서 표준 선택입니다.
주요 이점은 우수한 기계적 안정성입니다. 유리 직조는 재료를 단단하게 만들어 제조 중 취급이 용이합니다. 일반적인 유리 직조에는 106, 1078, 1080과 같은 유형이 포함됩니다.
그러나 유리 직조는 재료 전체에 유전 상수에서 불일치를 유발하여 고주파 전기 성능에 부정적인 영향을 미칠 수 있습니다.
세라믹 충전 PTFE
이러한 재료는 전기적 및 열적 성능을 우선시합니다. 이들은 세라믹 분말로 채워진 PTFE 매트릭스로 구성됩니다.
주요 이점은 우수한 전기적 성능입니다. 여기에는 더 낮은 신호 손실과 거친 직조 패턴이 없어 더 균일하고 등방성인 유전 상수가 포함됩니다.
세라믹 충전재는 또한 열 전도성을 극적으로 증가시켜 고전력 구성 요소에서 열을 방출하는 데 중요합니다. 때로는 구조적 지지를 위해 매우 가벼운 미세 분산 유리(micro-dispersed glass)를 사용하지만, 전기적 특성을 손상시키지 않는 범위 내에서 사용되기도 합니다.
비보강 PTFE
이 범주는 가장 유연한 형태의 PTFE를 나타냅니다. 이는 세라믹 분말과 같은 기능성 충전재를 포함할 수도 있고 포함하지 않을 수도 있는 PTFE 매트릭스로 구성됩니다.
정의하는 특징은 유연성과 순응성입니다. 구조적 직조가 없기 때문에 재료는 매우 부드러우며 구부러짐이 필요한 응용 분야에 사용할 수 있습니다.
전기적으로 유리 직조가 신호 전파에 영향을 미치지 않으므로 매우 균일합니다(등방성). 이는 전기적 일관성이 절대적인 우선 순위인 응용 분야에 이상적입니다.
상충 관계 이해
재료를 선택하는 것은 경쟁 요구 사항의 균형을 맞추는 것을 포함합니다. 단 하나의 "최고" 옵션은 없으며, 특정 설계 목표에 가장 적합한 옵션만 있을 뿐입니다.
기계적 안정성 대 전기적 일관성
직조 유리는 최고의 치수 안정성과 강성을 제공하므로 PCB 제조가 단순해집니다. 그러나 유리 섬유와 PTFE 수지는 서로 다른 유전 상수를 가지므로 매우 고주파 또는 민감한 설계에 문제가 될 수 있는 전기적 불일치를 만듭니다.
세라믹 충전 및 비보강 재료는 훨씬 더 우수한 전기적 일관성을 제공하지만 기계적으로 더 부드러워 제조에 어려움을 초래할 수 있습니다.
열 관리
표준 유리 보강 PTFE는 열 전도성이 낮습니다. 세라믹 충전재를 추가하면 상당한 개선이 이루어져 활성 구성 요소에서 방열판으로 열이 빠져나갈 수 있는 직접적인 경로가 생성됩니다. 이는 전력 증폭기 및 기타 고전력 RF 장치에 중요한 이점입니다.
비용 및 복잡성
유리 보강 재료는 일반적으로 가장 성숙하고 비용 효율적인 옵션입니다. 고성능 세라믹 충전 복합재는 일반적으로 고급 재료 및 공정으로 인해 더 비쌉니다.
귀하의 응용 분야에 가장 적합한 선택
최종 결정은 설계에서 가장 중요한 단일 성능 매개변수에 의해 안내되어야 합니다.
- 일반적인 응용 분야에서 기계적 강성과 비용 효율성이 주요 초점인 경우: 표준 유리 보강 PTFE 재료를 선택하십시오.
- 우수한 고주파 전기 성능 및 열 관리가 주요 초점인 경우: 세라믹 충전 PTFE 복합재를 선택하십시오.
- 유연성 또는 절대적인 전기적 균일성이 민감한 회로에서 주요 초점인 경우: 유전율 제어를 위해 세라믹 충전재를 포함할 수 있는 비보강 PTFE가 이상적인 선택입니다.
이러한 보강 전략을 이해하면 재료를 설계의 고유한 기계적, 열적 및 전기적 요구 사항에 정확하게 맞출 수 있습니다.
요약표:
| 보강재 유형 | 주요 특성 | 주요 응용 분야 |
|---|---|---|
| 유리 보강 | 우수한 기계적 강성, 치수 안정성 | 표준 PCB, 비용 효율적인 응용 분야 |
| 세라믹 충전 | 우수한 고주파 전기 성능, 높은 열 전도성 | 고전력 RF 장치, 전력 증폭기 |
| 비보강 | 높은 유연성, 우수한 전기적 균일성, 유연함 | 민감한 회로, 굽힘이 필요한 응용 분야 |
중요한 응용 분야를 위한 정밀 PTFE 부품이 필요하십니까?
올바른 PTFE 재료를 선택하는 것은 반도체, 의료, 실험실 또는 산업 분야에서 프로젝트의 성공에 필수적입니다. 잘못된 재료는 성능 문제, 제조 지연 및 비용 증가로 이어질 수 있습니다.
KINTEK은 고성능 PTFE 솔루션 분야의 전문 파트너입니다. 우리는 부품을 공급하는 것 이상을 합니다. 우리는 귀하의 구성 요소가 응용 분야의 정확한 기계적, 열적 및 전기적 요구 사항을 충족하도록 재료 전문 지식과 정밀 제조를 제공합니다.
우리는 초기 프로토타입부터 대량 생산에 이르기까지 PTFE 씰, 라이너, 실험실 기구 및 기타 중요 구성 요소의 맞춤형 제작을 전문으로 합니다. 정밀도에 중점을 두어 설계가 안정적으로 작동하도록 보장합니다.
최적의 PTFE 솔루션을 선택하고 제조하는 데 도움을 드리겠습니다. 귀하의 프로젝트 요구 사항에 대해 논의하고 견적을 받으려면 오늘 엔지니어링 팀에 문의하십시오.

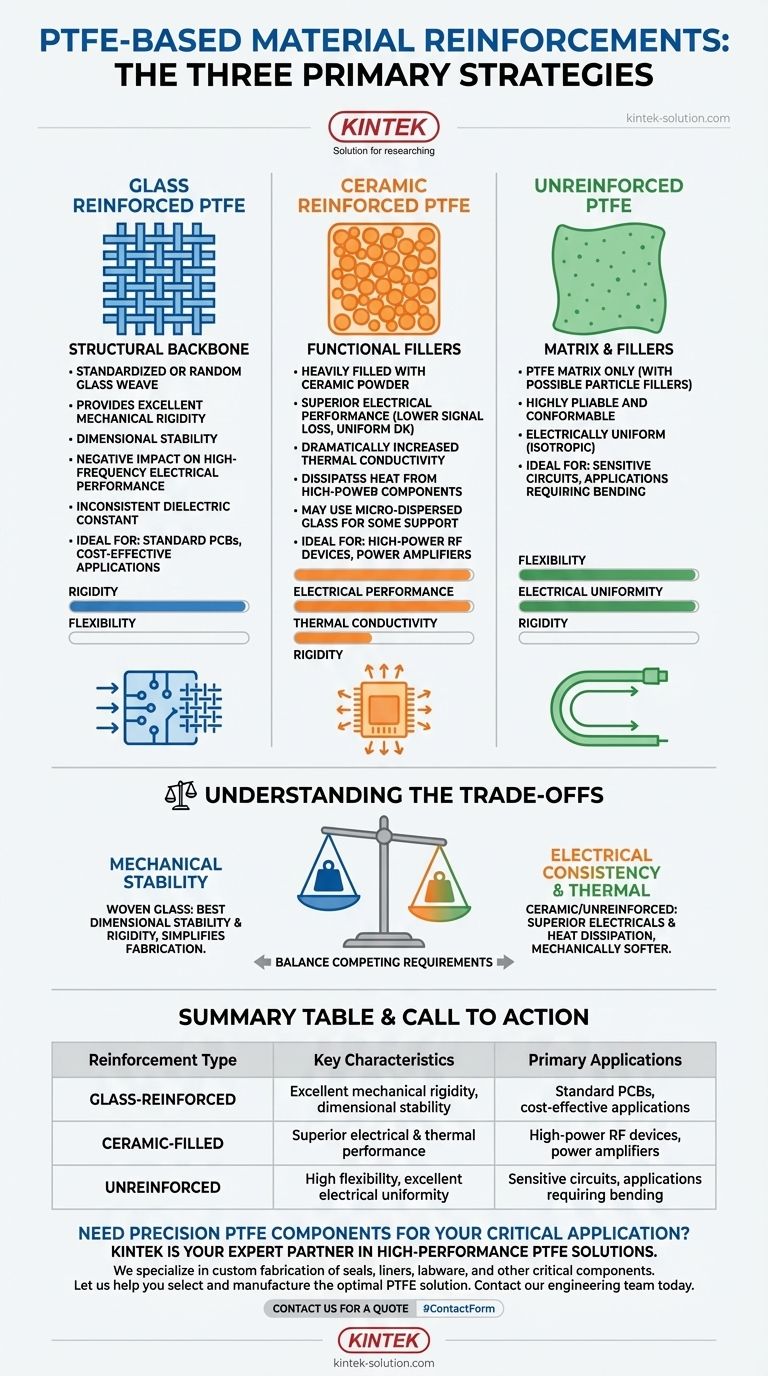

시각적 가이드
