스프링 활성화 PTFE 립 씰에 광범위한 접촉 패턴을 적용할 때 고려해야 할 가장 중요한 단일 설계 매개변수는 벨 마우스 현상(bell mouthing)을 방지하는 것입니다. 씰 립의 선단이 변형되어 샤프트에서 떨어져 나가는 이 현상은 유체역학적 쐐기를 생성하여 씰을 가로질러 유체를 적극적으로 밀어내고 치명적인 누출 속도를 초래할 수 있습니다.
핵심 과제는 PTFE의 고유한 강성(내마모성에 유익함)이 하중 하에서 변형되기 쉽다는 것입니다. 따라서 광범위한 접촉 설계는 씰이 펌프처럼 변하는 것을 방지하기 위해 평평하고 안정적인 접촉 패턴을 유지하도록 세심하게 설계되어야 합니다.
주요 위험: 벨 마우스 현상 이해
벨 마우스 현상은 부적절하게 설계된 광범위 접촉 PTFE 씰과 관련된 주요 고장 모드입니다. 이는 씰의 기능을 완전히 훼손하는 미묘한 기하학적 변화입니다.
벨 마우스 현상이란 무엇입니까?
벨 마우스 현상은 넓은 씰 립의 앞쪽 가장자리가 샤프트 표면에서 약간 벗어나는 상태를 설명합니다. 접촉 패턴이 평평하게 놓이는 대신 벨의 입구와 유사하게 각지게 됩니다. 이 변형은 씰에 가해지는 힘이 너비 전체에 걸쳐 완벽하게 균형을 이루지 못할 때 발생하며, 종종 재료의 높은 굽힘 탄성 계수 및 열팽창으로 인해 악화됩니다.
유체역학적 쐐기 효과
벨 마우스 현상이 발생하면 회전하는 샤프트가 들어 올려진 씰 엣지에 의해 생성된 테이퍼진 틈새로 유체를 끌어들입니다. 이 작용은 립 아래에 가압된 유체막, 즉 오일 쐐기(oil wedge)를 형성합니다. 씰은 유체를 밀봉하는 대신 소형 유체역학적 펌프처럼 작동하여 매체를 저압 쪽으로 적극적으로 전달하고 상당한 누출을 유발합니다.
PTFE 씰의 중요 설계 원칙
벨 마우스 현상을 방지하려면 PTFE의 고유한 특성과 주변 하드웨어와의 상호 작용을 고려하는 총체적인 설계 접근 방식이 필요합니다.
씰 단면 제어
씰 요소 자체의 기하학적 구조가 가장 중요합니다. 설계에서는 종종 균일하게 얇은 단면을 통합합니다.
이 얇은 프로파일은 PTFE의 높은 강성(굽힘 탄성 계수)을 보상하는 데 도움이 되어 샤프트 런아웃을 처리할 수 있을 만큼 충분히 유연하게 유지됩니다. 또한 열팽창 및 압축 크리프의 영향을 최소화하여 시간이 지남에 따라 접촉 패턴이 안정적이고 제어된 상태로 유지되도록 합니다.
씰 포켓의 중요성
씰을 수용하는 하드웨어, 즉 씰 포켓은 씰 자체만큼 중요합니다. PTFE의 플라스틱 특성을 고려할 때 포켓은 설치를 복잡하게 만들지 않으면서 적절한 지지력을 제공해야 합니다.
단순한 플랜지 또는 리테이너가 있는 설계가 종종 선호됩니다. 이는 씰을 적절하게 지지하고 조립을 단순화하여 요소를 비틀거나 구부려 벨 마우스 현상을 유발할 수 있는 방식으로 사전 장력을 가하는 위험을 줄입니다.
일반적인 함정과 상충 관계
광범위한 접촉 패턴은 안정성과 같은 이점을 제공할 수 있지만, 신중하게 관리해야 하는 특정 위험을 수반합니다.
잠재적 이점 대 고유 위험
광범위한 접촉 표면은 이론적으로 보다 안정적이고 견고한 밀봉 인터페이스를 제공할 수 있습니다. 그러나 이러한 잠재적 이점은 유체역학적 쐐기 효과를 통해 누출 경로를 생성할 위험이 크게 증가함에 따라 상쇄됩니다.
마찰 및 열 증가
더 넓은 접촉 영역은 본질적으로 좁은 "칼날" 접촉 패턴보다 더 많은 마찰과 열을 발생시킵니다. 이는 상승된 온도가 씰 마모 및 재료 열화를 가속화할 수 있으므로 시스템의 열 관리에 고려되어야 합니다.
광범위한 작동 조건 무시
씰이 벨 마우스 현상을 일으키는 경향은 전체 애플리케이션 환경에 의해 영향을 받습니다. 샤프트 속도, 작동 온도, 시스템 압력 및 밀봉되는 매체는 모두 밀봉 인터페이스에서의 힘과 재료 반응에 영향을 미칩니다. 설계는 해당 환경의 특정 요구 사항에 대해 견고해야 합니다.
설계에 적용하는 방법
최종 설계 선택은 밀봉 애플리케이션의 주요 목표에 따라 안내되어야 합니다.
- 누출 방지가 주요 초점인 경우: 설계는 샤프트의 접촉 패턴이 완벽하게 평평하게 유지되도록 씰의 단면과 포켓 기하학적 구조를 엄격하게 제어해야 합니다.
- 높은 샤프트 런아웃을 다루는 경우: 벨 마우스 모양으로 변형되지 않고 샤프트 움직임에 순응할 수 있는 얇고 유연한 씰 요소를 갖춘 설계를 우선시해야 합니다.
- 설치의 용이성과 신뢰성이 중요한 경우: 씰을 지지하고 조립 중 비틀림이나 손상을 방지하는 플랜지 또는 단순 리테이너와 같은 하드웨어 기능을 통합해야 합니다.
궁극적으로 성공적인 광범위 접촉 PTFE 씰 설계는 완전하고 잘 설계된 시스템 내에서 재료 특성을 관리함으로써 달성됩니다.
요약표:
| 설계 매개변수 | 주요 고려 사항 | 목표 |
|---|---|---|
| 씰 단면 | 균일하게 얇은 프로파일 사용 | PTFE 강성 보상, 런아웃 처리 |
| 씰 포켓/하드웨어 | 단순 플랜지 또는 리테이너로 설계 | 적절한 지지력 제공, 비틀림 방지 |
| 작동 조건 | 속도, 온도, 압력, 매체 고려 | 특정 환경에 대한 설계 견고성 보장 |
까다로운 애플리케이션을 위한 안정적인 PTFE 씰 솔루션이 필요하십니까?
KINTEK은 반도체, 의료, 실험실 및 산업 분야를 위한 맞춤형 스프링 활성화 립 씰을 포함하여 PTFE 부품의 정밀 설계 및 제조를 전문으로 합니다. 우리는 벨 마우스 현상과 같은 고장 모드를 방지하기 위한 재료 특성과 시스템 설계의 중요한 균형을 이해합니다. 당사의 전문 지식을 통해 귀사의 씰이 안정적이고 누출 없는 성능을 제공하도록 보장하십시오.
지금 KINTEK에 문의하여 프로토타입부터 대량 생산까지 맞춤형 밀봉 요구 사항에 대해 논의하십시오.

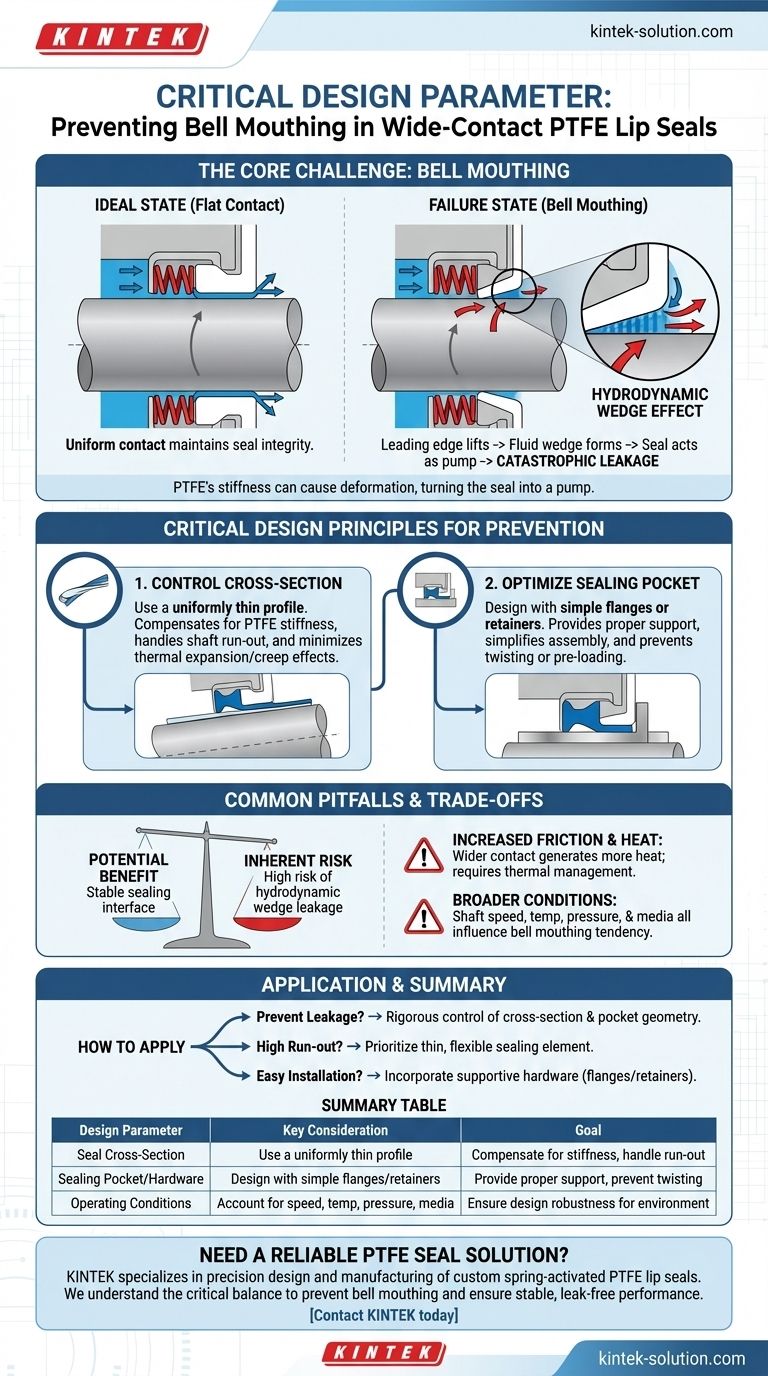

시각적 가이드
