PTFE 적층판과 비(非)PTFE 적층판 사이의 선택은 애플리케이션의 작동 주파수, 신호 손실 허용 범위, 환경 조건, 제작 복잡성 및 프로젝트 예산이라는 다섯 가지 주요 요소에 달려 있는 중요한 엔지니어링 결정입니다. PTFE는 고주파 및 열악한 환경 애플리케이션에 대해 최고의 성능을 제공하는 반면, 비(非)PTFE 재료는 광범위한 표준 전자 장치에 대해 보다 실용적이고 비용 효율적인 솔루션을 제공합니다.
핵심 결정은 직접적인 상충 관계입니다. PTFE는 더 높은 재료 비용과 상당한 제조 문제라는 대가로 우수한 전기적 성능과 환경 복원력을 제공합니다. 반대로, 비(非)PTFE 재료는 최고 수준의 성능보다 제작 용이성과 비용 효율성을 우선시합니다.
성능 격차: PTFE를 선택하는 이유는 무엇입니까?
테플론(Teflon®)으로 상업적으로 알려진 폴리테트라플루오로에틸렌(PTFE)은 고성능 불소수지입니다. 고유한 분자 구조는 까다로운 전자 애플리케이션에 매우 바람직한 특성을 부여합니다.
우수한 고주파 성능
PTFE는 매우 낮고 안정적인 유전 상수(Dk)를 가지며, 일반적으로 약 2.1입니다. 이 특성은 고주파 회로에 매우 중요합니다. 주파수가 마이크로파 및 밀리미터파 범위로 증가함에 따라 예측 가능한 성능과 최소한의 신호 왜곡을 허용하기 때문입니다.
또한, Dk는 넓은 주파수 및 온도 범위에서 예외적으로 일관성을 유지하는데, 이는 장치 작동의 신뢰성을 위해 핵심적인 요구 사항입니다.
타의 추종을 불허하는 신호 무결성
신호 손실은 고속 디지털 및 RF 회로에서 주요 관심사입니다. PTFE는 매우 낮은 손실 계수(Df), 즉 손실 탄젠트를 나타냅니다.
낮은 Df는 적층판 재료에 의해 신호 에너지의 매우 적은 부분이 흡수되어 열로 변환됨을 의미합니다. 이는 더 깨끗한 신호, 거리에 따른 감쇠 감소 및 전반적인 시스템 효율성 향상으로 이어집니다.
열악한 환경에서의 복원력
PTFE는 화학적으로 불활성이며 거의 모든 산업용 화학 물질 및 용제에 내성이 있습니다. 또한 인상적으로 높은 녹는점을 가지며 대부분의 다른 적층판을 열화시키는 온도에서도 안정적으로 작동할 수 있습니다.
이로 인해 항공 우주, 국방 및 산업 분야와 같이 극한의 온도나 부식성 물질에 노출될 것으로 예상되는 애플리케이션의 기본 선택이 됩니다.
실제적 고려 사항: 비(非)PTFE의 장점
PTFE가 최고의 성능을 제공하지만, 대다수의 전자 장치는 그러한 극단적인 능력을 요구하지 않습니다. 이때 가장 일반적으로 FR-4인 비(非)PTFE 적층판이 실용적인 선택이 됩니다.
압도적인 비용 효율성
FR-4(유리 강화 에폭시)와 같은 비(非)PTFE 적층판의 가장 큰 장점은 비용입니다. PTFE 기반 재료보다 몇 배나 저렴하여 대량 생산되는 소비자 전자 제품 및 비용에 민감한 프로젝트에 유일하게 실행 가능한 옵션입니다.
단순화되고 표준화된 제작
FR-4 및 기타 단단한 비(非)PTFE 적층판은 업계 표준입니다. 수십 년간의 공정 최적화를 통해 제조가 매우 쉬워졌습니다. 기계적으로 단단하고 깨끗하게 드릴링되며 구리에 잘 접착되어 전체 회로 기판 생산 공정을 단순화합니다.
"충분히 좋은" 성능의 스펙트럼
비(非)PTFE 범주에는 기본 FR-4만 포함되는 것은 아닙니다. (Rogers 또는 Isola와 같은 제조업체의) 세라믹 충전 탄화수소 적층판 및 고성능 에폭시 재료가 많으며, 이들은 성능 격차를 해소합니다.
이러한 재료는 순수 PTFE보다 낮은 비용과 더 쉬운 제작으로 FR-4보다 개선된 Dk 및 Df 특성을 제공하여 많은 애플리케이션에 균형 잡힌 옵션을 제공합니다.
상충 관계 이해하기
올바른 재료를 선택하려면 각 옵션의 단점을 인식해야 합니다. 한 재료의 장점은 종종 다른 재료의 직접적인 약점입니다.
PTFE 제작의 어려움
PTFE 가공은 악명이 높을 정도로 어렵습니다. 부드러움은 드릴링 중 번짐을 유발할 수 있으며, 높은 열팽창 계수는 치수 불안정성과 도금 관통 구멍(PTH) 신뢰성 문제를 초래할 수 있습니다. 성공적인 처리를 위해서는 특수 장비와 전문 지식이 필요하며, 이는 전체 비용을 증가시킵니다.
FR-4의 성능 한계
표준 FR-4는 몇 기가헤르츠 이상의 애플리케이션에는 부적합합니다. 유전 상수가 더 높고(약 4.5), 더 중요하게는 주파수와 온도에 따라 상당히 변동됩니다. 손실 계수도 훨씬 높아 고주파 설계에서 용납할 수 없는 신호 손실을 초래합니다.
예산 대 성능 방정식
궁극적으로 결정은 경제적인 것입니다. PTFE가 제공하는 성능 향상이 재료 비용과 제조 복잡성의 상당한 증가를 정당화하는지 여부를 결정해야 합니다. 고성능 비(非)PTFE 재료로 충분한데도 PTFE로 설계를 과도하게 엔지니어링하는 것은 흔하고 비용이 많이 드는 실수입니다.
애플리케이션에 맞는 올바른 선택하기
설계 프로세스 초기에 PCB 제작자와 상담하는 것이 항상 권장됩니다. 그들은 재료 선택과 관련된 실제적인 어려움과 비용에 대한 중요한 통찰력을 제공할 수 있습니다.
- 최고 수준의 RF/마이크로파 성능(>10 GHz)에 중점을 둔 경우: PTFE는 매우 낮은 손실과 안정적인 유전 특성으로 인해 필수적인 선택입니다.
- 비용에 민감한 저주파 전자 제품(<1-2 GHz)에 중점을 둔 경우: FR-4와 같은 표준 비(非)PTFE 재료가 가장 실용적이고 경제적인 솔루션입니다.
- 고속 디지털 또는 중급 RF 성능(2-10 GHz)과 제조 용이성의 균형에 중점을 둔 경우: 두 극단 사이의 절충안을 제공하는 고성능 비(非)PTFE 적층판을 고려해 보십시오.
올바른 적층판을 선택하는 것은 재료의 기능을 프로젝트의 정확한 요구 사항에 의도적으로 맞추는 것입니다.
요약표:
| 요소 | PTFE 적층판 | 비(非)PTFE 적층판 (예: FR-4) |
|---|---|---|
| 유전 상수 (Dk) | 매우 낮음 (~2.1), 주파수/온도에 따라 안정적 | 더 높음 (~4.5), 주파수/온도에 따라 변동 |
| 손실 계수 (Df) | 극히 낮음 (최소 신호 손실) | 더 높음 (신호 손실 증가) |
| 환경 복원력 | 우수함 (고온, 화학적 내성) | 표준 |
| 제작 복잡성 | 높음 (특수 공정 필요) | 낮음 (업계 표준, 제조 용이) |
| 비용 | 높음 | 매우 비용 효율적 |
| 최적의 애플리케이션 | 고주파 RF/마이크로파 (>10 GHz), 열악한 환경 | 저주파 (<1-2 GHz), 비용에 민감한 소비자 전자 제품 |
귀하의 까다로운 애플리케이션을 위한 고성능 PTFE 부품이 필요하십니까?
KINTEK은 성능과 신뢰성이 협상 불가능한 산업을 위해 씰, 라이너 및 실험 기구를 포함한 맞춤형 PTFE 부품의 정밀 제조를 전문으로 합니다. 반도체, 의료, 실험실 또는 산업 분야에 종사하든, 우리는 재료 특성과 제조 용이성 사이의 중요한 균형을 이해하고 있습니다.
우리는 다음을 제공합니다:
- 전문적인 재료 안내: PTFE 및 기타 고성능 폴리머에 대한 당사의 깊은 지식을 활용하십시오.
- 정밀 생산: 맞춤형 프로토타입부터 대량 주문까지, 모든 부품이 귀하의 정확한 사양을 충족하도록 보장합니다.
- 입증된 신뢰성: 내구성이 뛰어나고 화학적으로 내성이 있으며 고온 솔루션을 위해 전문 산업에서 신뢰합니다.
당사의 PTFE 전문 지식이 귀하 제품의 성능과 신뢰성을 어떻게 향상시킬 수 있는지 논의해 봅시다. 상담을 위해 지금 바로 당사 엔지니어링 팀에 문의하십시오!

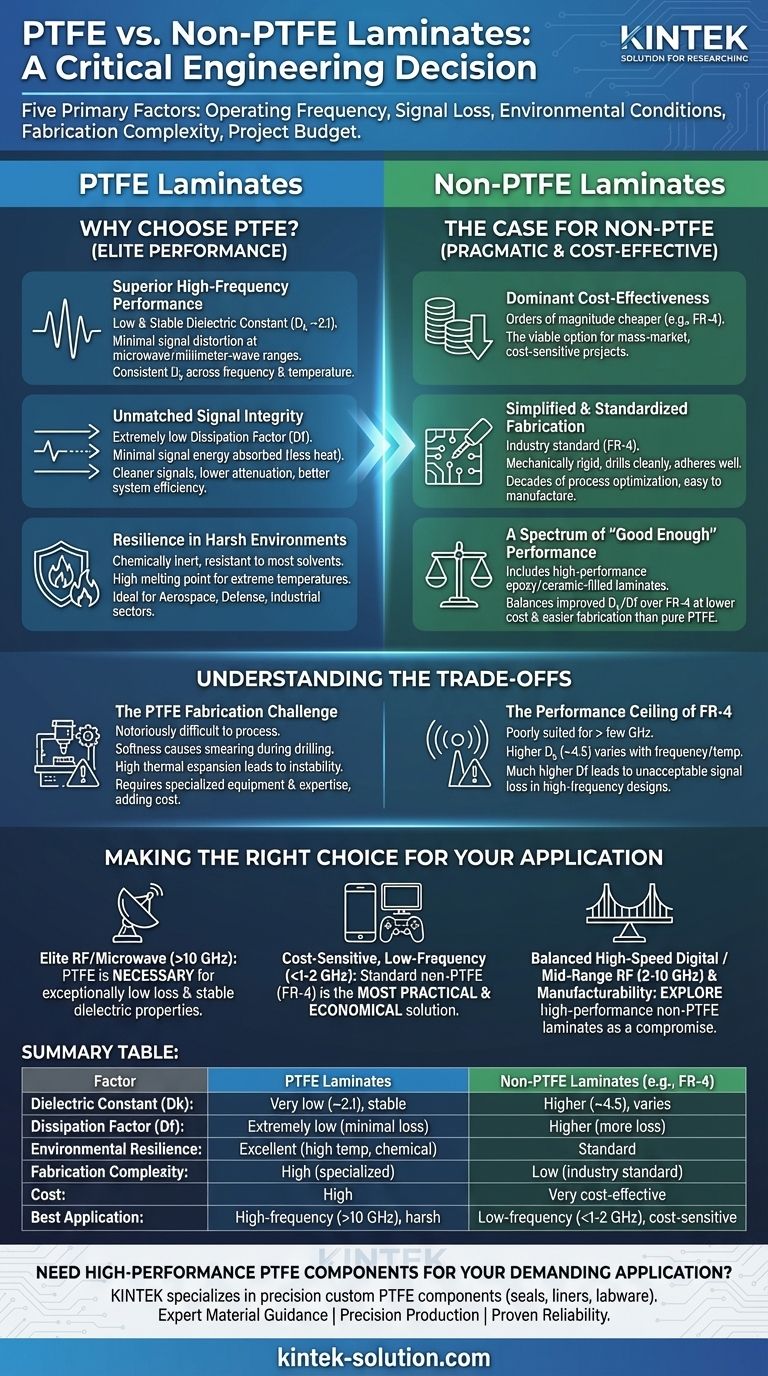

시각적 가이드
